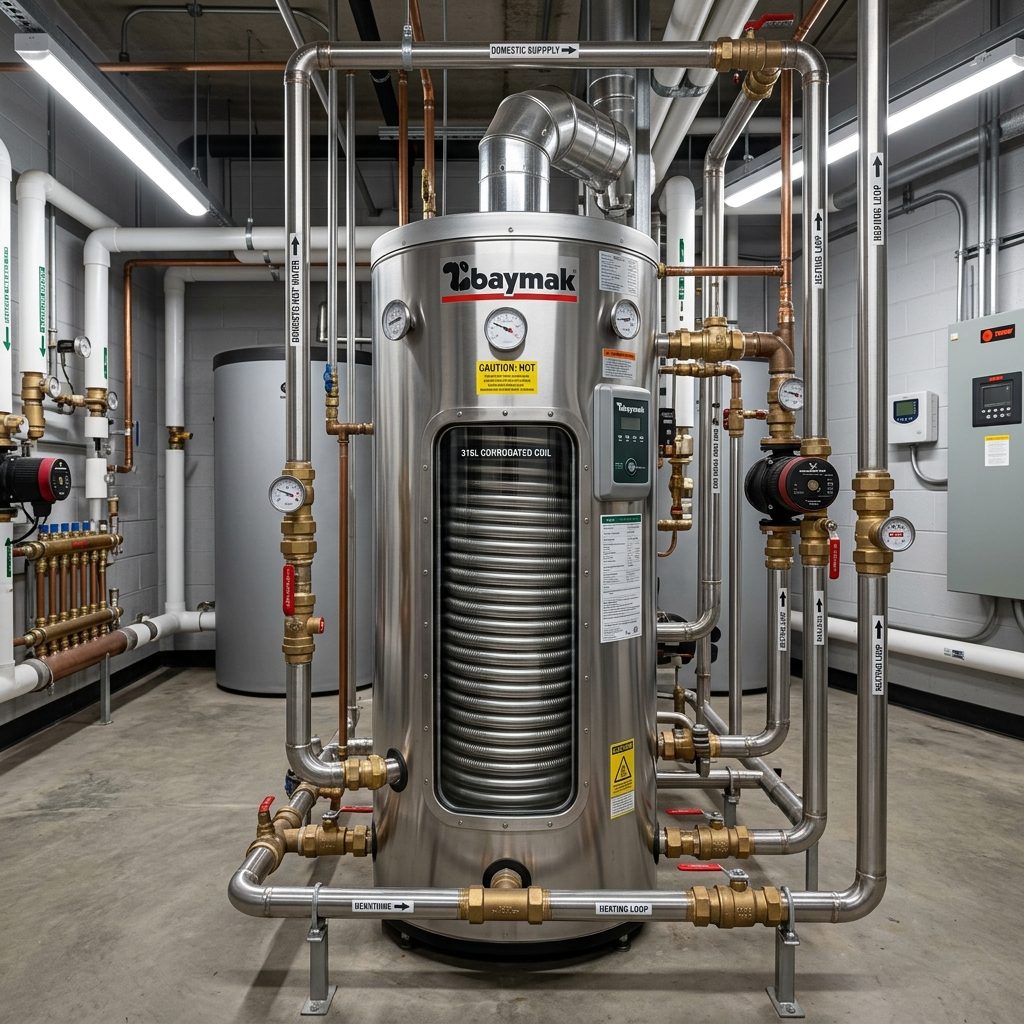

Baymak Boyler Serpantini Delindiğinde Ne Yapılmalı? Basınç Artışı ve 316L Flex Çözüm
Baymak sıcak su boylerlerinde serpantin delinmesi, şebeke suyunun merkezi ısıtma devresine kaçarak sistem basıncını tehlikeli seviyelere yükseltmesine yol açar. Bu kapsamlı teknik rehberde delinme fiziği, kaynak tamiratının riskleri, AISI 316L paslanmaz flex serpantin dönüşümü ve 10 bar basınç test protokolleri mühendislik standartlarıyla açıklanmaktadır.
1. Baymak Boylerlerde Serpantin Delinmesi ve Basınç Artışının Hidrolik Fiziği
Merkezi ısıtma sistemine bağlı çalışan Baymak emaye veya galvaniz boylerlerde en sık karşılaşılan kritik arızalardan biri iç serpantin borusunun korozyon, kavitasyon veya yüksek ısıl gerilim nedeniyle delinmesidir. Bu durum meydana geldiğinde kazan dairesinde ilk fark edilen belirti, kalorifer tesisatı manometresindeki basıncın kontrolsüz şekilde yükselmesi ve kazan emniyet ventillerinin sürekli su tahliyesi yapmasıdır.
Bu arızanın hidrolik prensibi oldukça basittir: Şebeke kullanım suyu boyler gövdesi içerisine genellikle 4 ila 6 bar basınç aralığında girer. Buna karşın kazan dairesindeki kapalı devre kalorifer veya brülör ısıtma hattının statik çalışma basıncı 1.5 ila 2.5 bar seviyesindedir. Boyler serpantini delindiği anda, yüksek basınçlı şebeke suyu (4-6 bar), serpantin borusundaki mikro çatlaklardan ve deliklerden geçerek düşük basınçlı kalorifer tesisatına hücum eder. Sonuç olarak kazan devresinde aşırı basınç oluşur, genleşme tankları şişer, emniyet ventilleri açılır ve kazan dairesini su basma riski ortaya çıkar. Bu tablo gözlemlendiğinde kazana su basan otomatik doldurma vanası kapalı olmasına rağmen basınç yükselmeye devam ediyorsa, teşhis %100 boyler serpantini delinmesidir.
2. Serpantin Delinmesinin Kök Nedenleri: Korozyon, Kireç ve Termal Yorulma
Baymak boylerlerde serpantin delinmesi rastlantısal bir arıza değildir; malzeme yorulması, elektrokimyasal korozyon ve yanlış işletme koşullarının kaçınılmaz bir sonucudur. Şebeke suyunda çözünmüş halde bulunan serbest klor (Cl-) iyonları ve çözünmüş oksijen (O2), boyler içerisindeki yüksek sıcaklıkla (60°C - 80°C) birleştiğinde agresif bir korozyon ortamı yaratır.
Karbon çelik üzeri emaye kaplı standart serpantinlerde zamanla meydana gelen kireç (kalsiyum karbonat - CaCO3) kabuklaşması, serpantin borusu üzerinde bölgesel aşırı ısınma (hot-spot) noktaları oluşturur. Kireç tabakasının altındaki metal ile açıkta kalan metal arasında galvanik potansiyel farkı doğar ve 'çukurcuk korozyonu' (pitting corrosion) başlar. Ayrıca kazanın devreye girip çıkması sırasında serpantinin maruz kaldığı ani ısınma ve soğuma döngüleri, rijit boru yapısında yüksek ısıl genleşme stresine yol açar. Bu mekanik gerilim, korozyon çukurlarının mikro çatlaklara ve nihayetinde gövde delinmesine dönüşmesini hızlandırır.
3. Delinen Boyler Serpantinine Neden Asla Kaynak Yapılamaz?
Saha tecrübelerimizde apartman yöneticilerinin ve işletme müdürlerinin en sık düştüğü yanılgı, delinen serpantini kaynakla tamir ettirmeye çalışmaktır. Bir boyler serpantini delindiğinde boru et kalınlığı korozyon sebebiyle homojen olarak incelmiş, kavitasyon nedeniyle mikron seviyesinde gözenekli hale gelmiştir. Delinen noktaya kaynak pensesi değdirildiği an, çevresindeki çürümüş metal daha da erir ve delik büyür.
Daha da tehlikelisi, kaynak esnasında açığa çıkan 1200°C'nin üzerindeki lokal sıcaklık, boyler iç cidarındaki titanyum emaye kaplamayı tamamen yakar ve döker. Emayesi yanan boyler sacı çıplak metal olarak klorlu kullanım suyuyla doğrudan temas eder ve 1-2 ay içinde boylerin ana gövdesi delinerek tüm kazan kullanılamaz hale gelir. Ayrıca serpantinin iç kıvrımlarına kaynak elektrodunun veya TIG torcunun fiziksel olarak ulaşması imkansızdır. Bu nedenle delinen boyler serpantinine kaynak yapmak teknik bir cinayettir; kalıcı, garantili ve mühendislik standardına uygun tek çözüm AISI 316L paslanmaz flex serpantin revizyonudur.
4. AISI 316L Paslanmaz Flex Serpantin Teknolojisi ve Malzeme Avantajları
Baymak boylerlerin revizyonunda uyguladığımız AISI 316L (1.4404) kalite paslanmaz flex serpantinler, korozyon dayanımı ve yüksek ısı transfer verimi açısından boyler teknolojisinin zirve noktasıdır. Standart 304 kalite paslanmaz çelikten farklı olarak AISI 316L alaşımında %2 ila %3 oranında Molibden (Mo) ve yüksek oranda Nikel (Ni) bulunur. Molibden katkısı, klorür içeren kullanım sularında meydana gelen oyuklaşma ve aralık korozyonuna karşı malzemeye mükemmel bir mukavemet kazandırır.
Flex serpantinin kıvrımlı (ondüleli) yapısı üç büyük mühendislik avantajı sağlar: Birincisi, düz boruya kıyasla yüzey alanını %250'ye kadar artırarak çok daha yüksek bir ısı transfer katsayısı (kW/m²K) sunar ve kullanım suyunu rekor sürede ısıtır. İkincisi, suyun ısınma ve soğuma döngülerinde flex borunun mikro hareketler yapması sayesinde boru yüzeyinde kireç ve taş tabakası tutunamaz; kireç kendi kendine dökülür. Üçüncüsü ise yüksek elastikiyet kabiliyeti sayesinde 10 bar basınca ve koç darbelerine karşı kırılmadan, çatlamadan onlarca yıl formunu korur.
5. Kapasiteye Göre Doğru Çap Seçimi: DN16 ve DN20 Mühendislik Standartları
Bir boylerin ısıtma performansının düşmemesi ve kazandan gelen primer devrenin hidrolik direncini aşmaması için doğru serpantin çapı seçimi hayati önem taşır. Boyler hacmine uygun olmayan dar çaplı serpantin seçimi, primer devre sirkülasyon pompasını zorlar ve boylerin suyu geç ısıtmasına neden olur.
Mühendislik standartlarımız doğrultusunda:
- 100 Litre ile 450 Litre Arası Boylerler (500L Altı): DN16 (1/2" - 5/8") AISI 316L Paslanmaz Flex Serpantin uygulanır. Bu çap, küçük ve orta ölçekli konut veya villa boylerlerinde yeterli debi ve kusursuz ısı transferi sağlar.
- 500 Litre ile 5000 Litre Arası Boylerler (500L ve Üzeri): DN20 (3/4") AISI 316L Paslanmaz Flex Serpantin (veya yüksek debili tesisler için çift hatlı paralel sanayi tipi flex) monte edilir. Apartmanlar, oteller, hastaneler ve spor salonları gibi pik sıcak su tüketimi yüksek binalarda DN20 serpantin, yüksek ısı iletimi ve sıfır debi kaybı sunar.
6. Kazan Dairesinde Yerinde Montaj ve 10 Bar Hidrostatik Basınç Testi
Flex serpantin uygulaması boylerin yerinden sökülüp taşınmasını gerektirmez. Tüm işlem kazan dairesinde, boylerin mevcut revizyon flanş kapağı üzerinden gerçekleştirilir. İlk adımda boyler içerisindeki kullanım suyu ve kalorifer devresi suyu tamamen tahliye edilir. Arızalı, delinmiş eski serpantin kesilerek dışarı alınır.
Özel olarak CNC tezgahlarda boyler kapağının cıvata delik merkezlerine (PCD) uygun olarak imal edilen AISI 316L paslanmaz flanş ve nipel bağlantıları hazırlanır. DN16 veya DN20 flex serpantin, boyler iç hacmine homojen ısı dağılımı yapacak helisel formda monte edilir. Flanş birleşiminde yüksek sıcaklığa ve basınca dayanıklı EPDM veya Klingerit contalar kullanılır. Montaj tamamlandıktan sonra serpantine 10 Bar Hidrostatik Basınç Testi uygulanır. Basınç manometresinde sıfır sızdırmazlık teyit edildikten sonra sistem devreye alınır ve 2 Yıl Resmi Garanti Belgesi düzenlenerek yönetime teslim edilir.
7. Magnezyum Anot Çubuğu Koruması ve Katodik Güvenlik
AISI 316L flex serpantin korozyona karşı tam dirençli olsa da boylerin ana gövdesinin (emaye kaplı saç kazan) korunması için Magnezyum Anot Çubuğu (kurban anot) kritik bir bileşendir. Boyler içerisindeki su, elektrolit görevi görür. Magnezyum, elektrokimyasal gerilim serisinde demirden daha aktif (daha negatif potansiyele sahip) olduğu için boyler sacı yerine kendisini feda eder.
Flex serpantin montajı sırasında, boyler içerisindeki eski erimiş anot çubuğu mutlaka sökülmeli, boyler hacmine uygun (örneğin 500L boyler için minimum Ø33x500mm veya 1000L için çift anot) yüksek saflıkta yeni magnezyum anot çubuğu takılmalıdır. Anot çubuğunun yılda en az bir kez kontrol edilmesi, boyler gövdesinin korozyona uğrayıp delinmesini kalıcı olarak engeller.
8. Boyler İçi Kireç Temizliği ve Flanş-Conta Revizyonu Protokolü
Serpantin arızası yaşayan bir boylerin alt flanşı açıldığında, gövde tabanında onlarca kilogram kireç, balçık ve korozyon tortusunun biriktiği görülür. Bu tortular boylerin su depolama hacmini daralttığı gibi lejyonella bakterisinin üremesi için de uygun bir zemin oluşturur.
Flex serpantin montajından önce boyler içi yüksek basınçlı yıkama makineleri ile kireç ve çamurdan tamamen arındırılır. Asla boyler emayesini aşındıracak agresif inorganik asitler (tuz ruhu vb.) kullanılmaz; bunun yerine emaye dostu organik kireç çözücü solüsyonlarla nötralizasyon sağlanır. Boyler flanş kapağının paslanmış cıvata ve somunları 8.8 kalite çelik veya paslanmaz cıvatalarla yenilenir, deforme olmuş contalar yüksek sıcaklık dayanımlı özel sızdırmazlık elemanlarıyla değiştirilir.
9. Boyler Değişimi ile 316L Flex Serpantin Revizyonunun Maliyet Karşılaştırması
Apartman ve tesis yöneticileri için arıza anında en önemli kriterlerden biri maliyet ve amortisman süresidir. Serpantin delinmesi sebebiyle 1000 litrelik bir boyleri komple değiştirmek; yeni boyler satın alma bedeli, kazan dairesi kapılarının dar olması durumunda kapı/duvar kırma masrafları, ağır nakliye, vinç kiralama, boru tesisatının yeniden yapılması ve günlerce sürecek sıcak su kesintisi anlamına gelir.
Buna karşın yerinde AISI 316L Paslanmaz Flex Serpantin revizyonu yapıldığında:
1. Toplam maliyet yeni bir boyler alımına kıyasla %70 daha ekonomiktir.
2. Montaj işlemi yalnızca 3-5 saat içerisinde tamamlanır; bina sakinleri veya otel müşterileri günlerce susuz kalmaz.
3. AISI 316L malzeme ömrü, standart serpantinlere göre 3 kat daha uzundur.
4. Kireç tutmayan esnek yüzey sayesinde ısı transfer performansı ilk günkü gibi kalarak yakıt tasarrufu sağlar.
10. Hızlı Teşhis ve Acil Müdahale: WhatsApp ile 5 Dakikada Çözüm
Kazan dairenizde Baymak boyler serpantini delindiyse, kalorifer basıncınız sürekli yükseliyor ve emniyet ventilinden su akıyorsa zaman kaybetmeden uzman mühendislik kadromuzla iletişime geçebilirsiniz.
Boylerinizin üzerindeki etiket bilgilerini ve ön alt kısımda bulunan serpantin giriş-çıkış flanş kapağının fotoğrafını 0533 046 61 34 numaralı WhatsApp hattımıza iletmeniz yeterlidir. Baş mühendislerimiz fotoğraf üzerinden flanş çapını, boyler hacmini ve gerekli flex serpantin metrajını 5 dakika içinde analiz ederek tesisinize özel teknik şartnameyi ve en uygun fiyat teklifini sunacaktır.
Sıkça Sorulan Sorular ve Uzman Yanıtları
Boyler serpantininin delindiğini kazan dairesinde nasıl kesin olarak anlarım?
Kazana bağlı otomatik su besleme vanasını tamamen kapatın. Kalorifer devresi emniyet ventilinden su tahliyesi yapmasına rağmen kalorifer manometresindeki basınç yükselmeye devam ediyorsa, yüksek basınçlı şebeke suyu delik boyler serpantininden kalorifer devresine kaçıyor demektir. Bu durum serpantin delinmesinin kesin kanıtıdır.
316L paslanmaz flex serpantin kireç tutar mı ve boylerin suyunu geç ısıtır mı?
Hayır. AISI 316L paslanmaz çelik pürüzsüz yüzey yapısına sahiptir ve flex (ondüleli) yapısı sıcaklık değişimlerinde mikron düzeyinde esneyerek üzerinde kalsiyum tabakası birikmesini engeller. Ayrıca yüzey alanı düz borulara göre 2.5 kat daha fazla olduğu için suyu standart serpantinlerden çok daha hızlı ısıtır.
Flex serpantin montajı kaç saat sürer ve kazan dairesinde duvar kırmaya gerek var mıdır?
Flex serpantin revizyonu tamamen boylerin mevcut temizlik/flanş kapağı üzerinden yerinde yapılır. Hiçbir duvar veya kapı kırmaya gerek yoktur. İşlem süresi boyler hacmine bağlı olarak ortalama 3 ila 5 saat arasında tamamlanır ve aynı gün içinde sıcak su verilmeye başlanır.
Montaj sonrası garanti süresi nedir ve hangi testler uygulanır?
İmalatını ve montajını yaptığımız tüm AISI 316L flex serpantin sistemleri, montaj sonrasında kazan dairesinde 10 Bar Hidrostatik Basınç Testine tabi tutulur. Sistem sızdırmazlığı onaylandıktan sonra 2 Yıl Resmi Garanti Belgesi ile teslim edilir.
