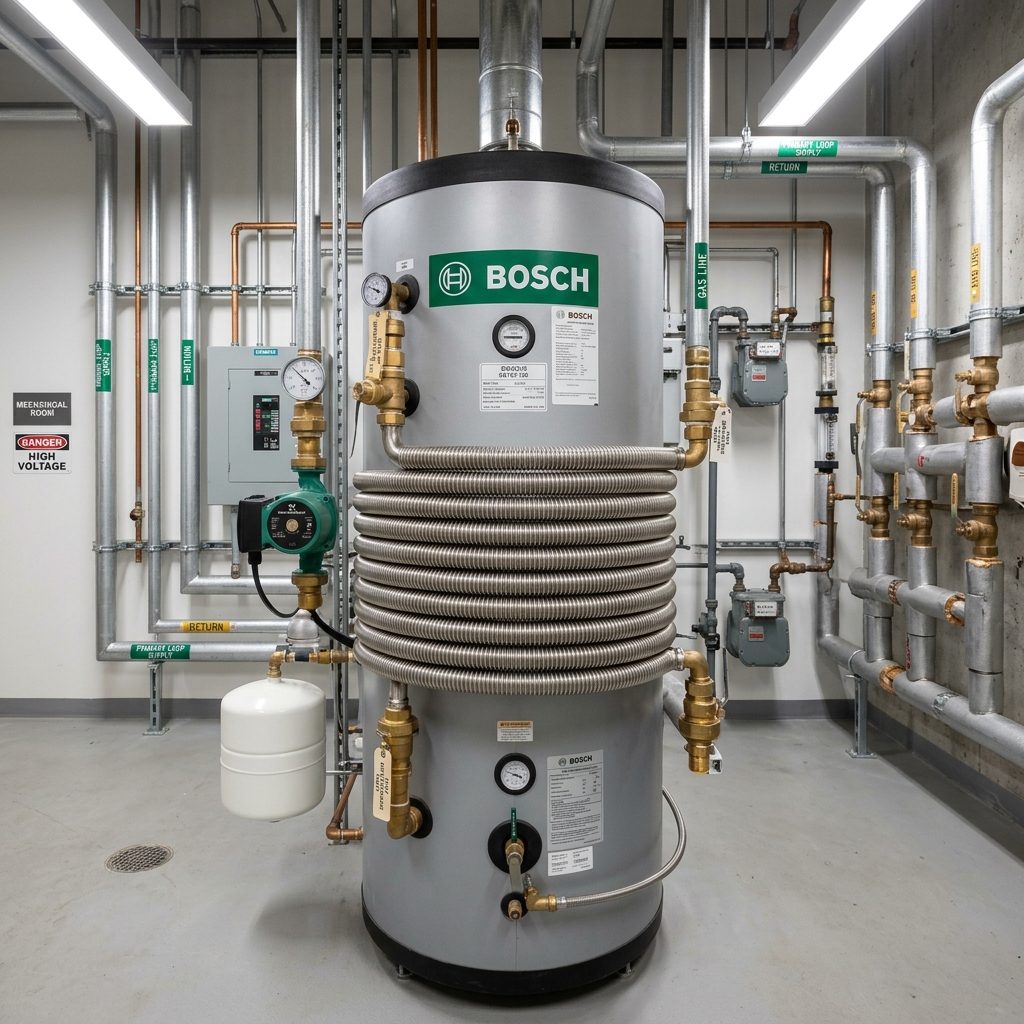

Bosch Boyler Serpantini Delindiğinde Ne Yapılmalı? Basınç Artışı ve 316L Flex Çözüm

Bosch Boyler Sistemlerinde Serpantin Delinmesi ve Hidrolik Denge Bozulması

Toplu konut siteleri, oteller, spor salonları, yurtlar ve hastaneler gibi sürekli sıcak su sirkülasyonunun hayati önem taşıdığı işletmelerde kullanılan Bosch boyler tankları, kapalı devre ısıtma suyu ile şebekeden gelen kullanım sıcak suyunu fiziksel olarak birbirinden ayıran bir ısı transfer yüzeyine sahiptir. Boyler içerisindeki primer devre, merkezi ısıtma kazanından veya kaskad sisteminden gelen yaklaşık 80-90°C sıcaklığındaki suyu 1.5 - 2.5 bar çalışma basıncında dolaştırır. İkincil devre ise şehir şebekesinden veya hidrofor grubundan beslenen ve boyler gövdesini dolduran 4 ila 6.5 bar aralığındaki kullanım suyudur.

Zamanla galvanik korozyon, şebeke suyundaki yüksek klor konsantrasyonu, yetersiz kireç temizliği veya işlevini yitirmiş magnezyum anot çubuğu nedeniyle boyler serpantini üzerinde mikron seviyesinde gözenekler ve iğne ucu delinmeler (pitting korozyonu) başlar. Hidrolik prensiplere göre, iki farklı akışkan hacmi arasında bariyer kalktığında basınç daima yüksek olandan alçak olana doğru akar (P_kullanım > P_kazan). 5 bar basınçtaki boyler kullanım suyu, delinen serpantin borusunun cidarından geçerek 1.5 - 2.0 bar işletme basıncına sahip merkezi ısıtma kazan devresine basılmaya başlar. Bu durum, boyler arızasının ilk ve en sinsi evresidir.

Kazan Dairesinde Basınç Yükselmesi ve Emniyet Ventili Boşaltma Arızası

Merkezi kazan dairesinde görevli teknik personelin veya site yöneticilerinin karşılaştığı en belirgin teşhis senaryosu, kazan manometresindeki basıncın dolum vanası tamamen kapalı olmasına rağmen sürekli olarak 3.0 - 4.5 bar seviyelerine tırmanmasıdır. Isıtma devresi kapalı devre bir sistem olduğundan, boyler serpantini delindiğinde şebekeden gelen su hacmi sisteme durmaksızın kütle transferi yapar. Kısa sürede 2.5 veya 3.0 bar ayarlı kazan emniyet ventili devreye girer, mekanik yay açılarak daire zeminine veya tahliye hattına aralıksız sıcak su tahliyesi gerçekleşir.

Bu aşamada sahada sıklıkla yapılan kritik bir hata, arızanın genleşme tankı membran patlamasından veya otomatik su besleme ünitesi arızasından kaynaklandığının sanılmasıdır. Teknik ekipler emniyet ventilini defalarca değiştirir veya genleşme tankına hava basarak sorunu çözmeye çalışır. Oysa gerçek teşhis basittir: Boylerin primer ısıtma giriş ve çıkış servis vanaları kapatılıp boyler serpantin devresi izole edildiğinde, kazan dairesindeki basınç artışı anında durur. Eğer vanalar kapatıldığında basınç sabitleniyor, vanalar açıldığında kazan manometresi tırmanmaya devam ediyorsa teşhis kesinleşmiştir: Bosch boyler serpantini delinmiştir.

Delik Boyler Serpantinine Neden Asla Kaynak Yapılamaz? Emaye ve Gövde Tahribatı

Teknik müdürlerin ve bina yöneticilerinin serpantin delinmesi ile yüzleştiklerinde ilk refleksleri genellikle boylerin alt veya üst temizleme flanşını açtırarak içerideki boruya kaynak yaptırma fikridir. Ancak boyler imalat teknolojisi ve malzeme bilimi açısından bu işlem intihardan farksızdır. Bosch emaye boylerlerin iç yüzeyi, 850°C - 900°C sıcaklıkta fırınlanmış titanyum katkılı camsı emaye tabakası ile kaplanmıştır. Emaye kaplama esnek değildir; yüksek ısıl genleşme farklılıklarına ve noktasal termal şoklara karşı son derece hassastır.

Oksi-gaz, elektrik ark veya TIG kaynağı uygulandığında elektrotun oluşturduğu 1400°C - 1600°C kaynak banyosu sıcaklığı, borunun iç çeperinden boylerin iç sacına transfer olur. Bu yüksek sıcaklık temas ettiği noktadaki emaye tabakasını anında çatlatır, yakar ve pul pul dökülmesine neden olur. Kaynak yapılan bölgenin hemen arkasındaki emaye koruması tamamen yok olduğu için çıplak ST 37-2 karbon çeliği sacı, kullanım suyunun yüksek oksijen ve klor muhteviyatıyla doğrudan temas eder. Sonuç olarak kaynak dikişi etrafında mikronluk çatlaklar daha da büyür ve 1 ila 3 ay içerisinde boylerin ana gövde sacı delinerek tank tamamen hurdaya ayrılır. Boyler serpantini kaynakla tamir edilebilecek bir komponent kesinlikle değildir.

Kalıcı Çözüm: Boyler İçi AISI 316L Paslanmaz Flex Serpantin Dönüşüm Teknolojisi

Fabrika çıkışı sabit emaye borulu serpantini delinen bir boyleri çöpe atmak; özellikle 500 litreden 5000 litreye kadar olan endüstriyel boylerlerde çok büyük bir amortisman kaybı, vinç ve hafriyat maliyeti, borulama işçiliği ve günlerce sıcak susuz kalma anlamına gelir. Mühendislik çözümümüz, delinmiş ve işlevini yitirmiş eski boru hattını boyler içinde hidrolik olarak körleyip izole ettikten sonra, boylerin temizleme flanşı veya revizyon ağzından içeriye AISI 316L Kalite Paslanmaz Çelik Flex Serpantin entegre etmektir.

Körük geometrisine sahip AISI 316L flex serpantinler, homojen kıvrım yapısı sayesinde düz borulu sistemlere oranla %140 ila %180 arasında daha yüksek ısı transfer katsayısına (U değeri) sahiptir. Türbülanslı akış rejimi oluşturan körüklü yapısı, akışkan hızının sınır tabakayı aşmasını sağlayarak kireç kristallerinin boru cidarına yapışmasını engeller. Mevcut boyler gövdesi sapasağlam dururken, sadece ısı transferini gerçekleştiren iç kalp yenilenmiş olur; tesisat yıkılmadan, duvarlar kırılmadan sadece 2-3 saatlik bir mühendislik çalışmasıyla boyler ilk günkü fabrikasyon veriminden daha üstün bir performansa kavuşturulur.

Kapasiteye Göre Doğru Çap Seçimi: DN16 ve DN20 Mühendislik Standartları

Boyler revizyonunda optimum debi ve ısıl güç dengesini yakalamak, doğru çap ve uzunluktaki flex serpantinin seçimine bağlıdır. Yanlış çap seçimi, boylerin geç ısınmasına, sirkülasyon pompalarının aşırı yüklenmesine ve kavitasyon oluşumuna yol açar. Bu doğrultuda mühendislik hesaplamalarımıza dayalı standartlarımız nettir:

1. 500 Litre Altı Boylerler (100L - 450L Arası): Bu hacimdeki domestik ve yarı ticari boylerlerde DN16 (1/2" - 5/8") AISI 316L Paslanmaz Flex Serpantin kullanılır. Düşük hacimli tanklarda primer su debisi 1.2 - 2.5 m³/h mertebesindedir. DN16 flex hattın sağladığı hidrolik direnç ve yüzey alanı, 20 ila 35 kW arasındaki kazan kapasitesini boyler suyuna kayıpsız aktarır.

2. 500 Litre ve Üzeri Endüstriyel Boylerler (500L - 5000L Arası): Siteler, oteller, hastaneler ve yurtlardaki büyük boylerlerde DN20 (3/4") AISI 316L Paslanmaz Flex Serpantin (veya yüksek ısı transfer taleplerinde çift hatlı paralel DN20 flex demetleri) uygulanır. 40 kW ile 160 kW arasında değişen termal güç gereksinimlerinde DN20 çap, primer devre sirkülasyon debisini boğmadan saatte 3.5 - 6.0 m³/h suyun yüksek hızla akmasına izin verir. Bu da 500 litrelik bir tankın 10°C'den 55°C'ye ulaşma süresini 35-40 dakikaya indirir.

Malzeme Bilimi: %2-3 Molibden Katkılı 316L Paslanmaz Çeliğin Klor ve Kireç Mukavemeti

Neden standart 304 kalite değil de mutlaka AISI 316L kalite paslanmaz çelik kullanılmalıdır? Şehir şebeke suları, patojen mikroorganizmaların bertaraf edilmesi amacıyla yoğun şekilde klorlanır. Standart ostenitik paslanmaz çelikler (AISI 304 gibi) ortamdaki serbest klor iyonları (Cl-) karşısında pasivasyon tabakasını hızla kaybeder ve gerilme korozyonu çatlağına (SCC) uğrar. AISI 316L kimyasal kompozisyonunda yer alan %2.0 - %3.0 oranındaki Molibden (Mo) ve düşük karbon içeriği (%0.03 altı), alaşımın oyuklanma korozyonu direnç endeksini (PREN) olağanüstü düzeye çıkarır.

Ayrıca sıcak kullanım suyu uygulamalarında sudaki kalsiyum ve magnezyum bikarbonatlar 55°C üzerine çıkıldığında kalsiyum karbonat (kireç taşı) olarak çökelir. Karbon çelik veya bakır borularda kireç, boru yüzeyine yapışarak 1 mm kireç tabakasında %8 ila %12 termal verim kaybına neden olur. AISI 316L flex boruların dikey körük olukları, ısıtma ve soğuma döngülerinde mikron seviyesinde esneyerek üzerinde oluşan kalker kristallerini çatlatır ve kendi kendini temizleyen (self-cleaning) bir yüzey dinamizmi sağlar.

Basınç Güvenliği: 10 Bar Hidrostatik Test ve 2 Yıl Resmi Garanti

Kazan dairesi güvenliği sıfır hata toleransı gerektirir. Üretimini ve sahada montajını gerçekleştirdiğimiz tüm AISI 316L flex serpantin üniteleri, boylere takılmadan önce imalat hattında 10 Bar Hidrostatik Basınç Testine tabi tutulur. Tesisat çalışma basıncının 2.5 - 3 katı olan bu hidrostatik basınç altında tüm kaynak birleşimleri, rakor geçişleri ve körük boğumları basınç düşüm test cihazları ile doğrulanır.

Sertifikalı mühendislik kalitemiz, devreye alınan her boyler revizyonuna 2 Yıl Resmi Garanti Belgesi ile taahhüt edilir. Site yöneticileri ve teknik müdürler için bu garanti belgesi; sistemin ani delinmelere, basınç dalgalanmalarına ve malzeme yorulmalarına karşı tam koruma altında olduğunun resmi ve hukuki teminatıdır.

Boyler Katodik Koruması: Magnezyum Anot Çubuğu Muayenesi ve Montajı

Yeni bir flex serpantin takılmış olsa dahi, boylerin ana sac gövdesinin ömrünü koruyan yegane unsur katodik korumadır. Magnezyum anot çubuğu, elektrokimyasal potansiyel diziliminde demirden daha negatif bir gerilime (-2.37 V) sahip olduğu için kurban elektrot olarak çalışır. Galvanik hücre reaksiyonunda boyler sacı yerine magnezyum anot kendisini eriterek gövdeyi korozyondan korur.

Boyler serpantini revize edilirken alt flanş söküldüğünde magnezyum anottan geriye yalnızca paslı bir tel kaldığı sıkça görülür. %50'den fazla erimiş bir magnezyum anot derhal DIN 4753 standartlarına uygun yüksek saflıkta yeni bir magnezyum anot çubuğu ile değiştirilmelidir. Yıllık periyodik bakımlarda anot çubuğunun çapı kumpasla ölçülmeli, erime durumu kayıt altına alınmalıdır. Katodik koruması bulunmayan bir boyler tankı, içerisine dünyanın en iyi serpantini takılsa dahi gövde sacından delinecektir.

Boyler Kireç Temizliği, Flanş Sökümü ve Conta Değişimi Adımları

Serpantin montajı esnasında gerçekleştirilen boyler kireç temizliği, sistemin hidrolik ve hijyenik performansını fabrika ayarlarına döndürür. Boylerin alt temizleme flanşı açıldığında tabanda birikmiş olan yüzlerce kilogramlık kireç balçığı, tortu ve lejyonella riski taşıyan biyofilm tabakası mekanik vakum ve nötralize edilmiş kimyasal yıkama yöntemleri ile tamamen tahliye edilir.

Flanş kapatma aşamasında asla eskiyen, sertleşmiş veya deforme olmuş contalar tekrar kullanılmamalıdır. Flanş yüzeyleri raspa ve tel fırça ile korozyon artıklarından arındırıldıktan sonra, minimum 120°C sürekli çalışma sıcaklığına ve 16 bar basınca dayanıklı EPDM veya Klingerit flanş contası yerleştirilmelidir. Flanş civataları tork anahtarı kullanılarak çapraz sıkma yöntemiyle sıkılmalı; eşit baskı dağılımı sağlanarak ileride oluşabilecek flanş sızıntıları ve gövde paslanmaları engellenmelidir.

Yerinde Teşhis ve Hızlı Mühendislik Desteği

Kazan dairesinde manometreler durmaksızın yükseliyor, emniyet ventilleri tahliye yapıyor veya kullanım suyunuz ısınmıyorsa, binanızdaki sıcak su konforunu riske atmayın. Kazan dairesini su basması ve sistemin tamamen devre dışı kalması gibi felaket senaryolarının önüne geçmek dakikalar içinde mümkündür.

Apartman yöneticileri, teknik müdürler ve tesis sorumluları; arızalı Bosch boylerinizin gövde etiketini ve alt/üst temizleme flanş bağlantılarının fotoğrafını çekerek 0533 046 61 34 numaralı teknik destek hattımıza WhatsApp üzerinden gönderebilirsiniz. Baş mühendis kadromuz fotoğrafları ve teknik verileri inceleyerek yalnızca 5 dakika içerisinde boylerinizin litre kapasitesine, flanş ölçüsüne ve ısıtma gücüne en uygun DN16 veya DN20 AISI 316L Flex Serpantin mühendislik projesini ve net fiyatlandırmasını tarafınıza sunacaktır.
