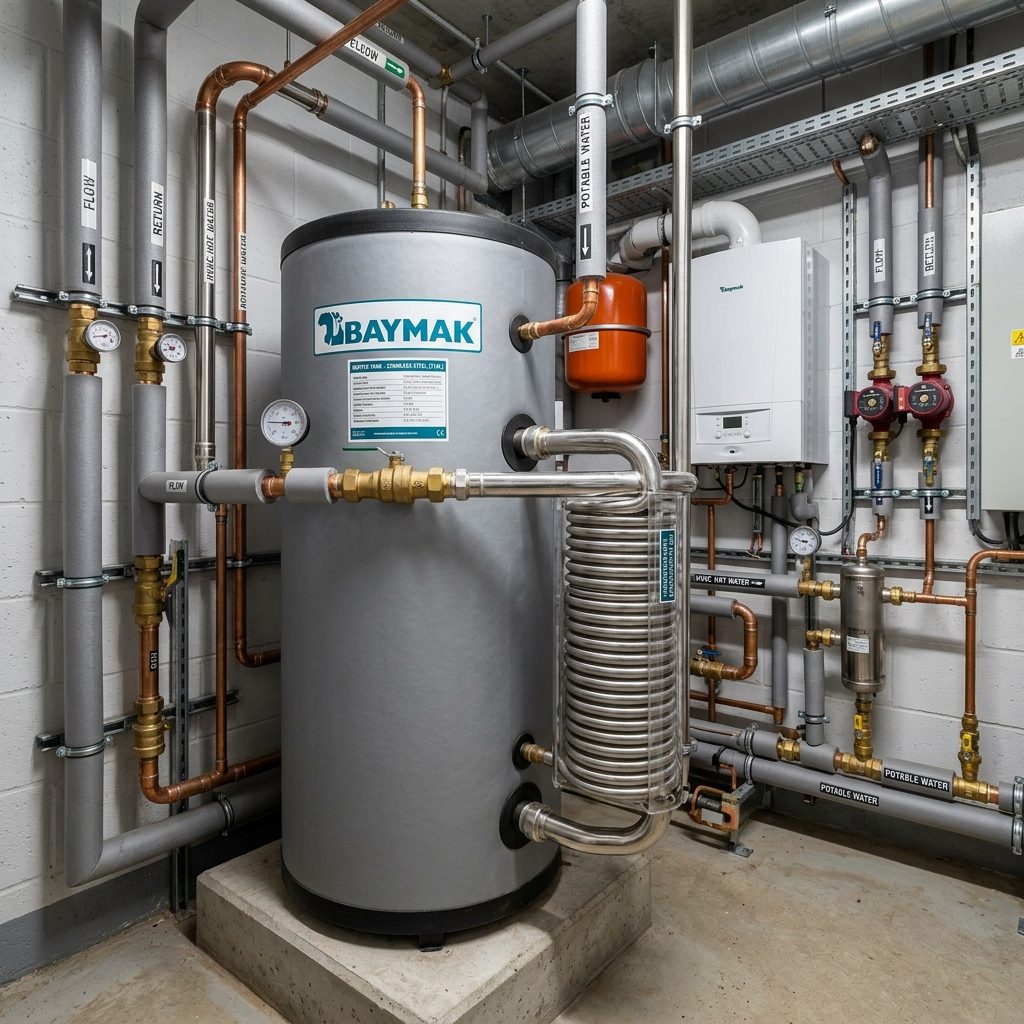

İstanbul Başakşehir ve Beylikdüzü Sitelerinde 500 Dairelik Merkezi Boyler Basınç Yükselmesi ve Kesin Çözümü

1. Başakşehir ve Beylikdüzü Toplu Konutlarında Boyler Basınç Yükselmesi Krizi

İstanbul'un hızla genişleyen modern yerleşim merkezlerinden Başakşehir (Kayaşehir, Bahçeşehir, Başakport) ve Beylikdüzü (Barış, Yakuplu, Beykent, Gürpınar) aksındaki 500 ila 1500 dairelik devasa sitelerde, merkezi sıcak su hazırlama sistemlerinin bel kemiğini büyük hacimli boyler kazanları oluşturmaktadır. Bu toplu konut yapılarında, sabah ve akşam saatlerindeki pik kullanım anlarında binlerce litre kullanım sıcak suyu kesintisiz olarak sağlanmak zorundadır. Ancak kazan dairelerinde en sık karşılaşılan, site yönetimlerini ve teknik personeli çaresiz bırakan en kritik arıza 'kazan devresi basıncının kontrolsüz şekilde yükselmesi' ve akabinde emniyet ventillerinin durmaksızın su tahliyesi yapmasıdır.

Normal işletme şartlarında kazan ısıtma devresi kapalı devre olarak 1.5 - 2.5 bar çalışma basıncında tutulurken, kullanım sıcak suyu (şebeke/hidrofor) tarafı 5.0 - 7.5 bar gibi yüksek basınçlarda çalışır. Boyler kazanı gövdesi veya içindeki dikişli/karbon çelik serpantin boruları metal yorulması, klor korozyonu ve kireç taşı çatlakları sebebiyle delindiğinde, yüksek basınçlı şebeke suyu doğrudan düşük basınçlı kalorifer devresine hücum eder. Bu durum sadece ısıtma kazanının ve genleşme tanklarının patlama riskini doğurmakla kalmaz, aynı zamanda hidroforların sürekli çalışmasına, yüksek su faturalarına ve dairelerde sıcak suyun tamamen kesilmesine yol açar.

2. Arızanın Fiziksel ve Kimyasal Mekanizması: Neden Serpantin Delinir?

Boyler kazanlarında basınç yükselmesinin ana sebebi, boylerin içindeki ısıtıcı serpantinin delinmesidir. İstanbul şebeke suyunun içerdiği serbest klor iyonları (Cl-), çözünmüş oksijen ve değişken sertlik dereceleri (özellikle Terkos ve Büyükçekmece havzası sularında dönemsel kireç artışları), standart karbon çelik veya kalitesiz dikişli borulardan imal edilmiş serpantin yüzeylerinde 'çukurcuk korozyonu' (pitting corrosion) başlatır. 60°C üzerindeki sıcaklıklarda kireç çökelmesi katlanarak artar. Kireç tabakası (kalsiyum karbonat - CaCO3) serpantin borusu üzerine yapıştığında, ısı transferini bloke eder ve boru et kalınlığında lokal aşırı ısınma (hot-spot) meydana getirir.

Sıcaklık farklarına bağlı olarak sürekli genleşip büzülen serpantin boruları, kireç tabakasının altından mikronluk çatlaklar vererek patlar. Hidrolik prensip gereği; akışkan her zaman yüksek basınçtan düşük basınca doğru hareket eder. 6 bar basınçtaki boyler kullanım suyu, serpantindeki delikten kalorifer devresine akar. Kazan dairesindeki otomatik doldurma kapalı olsa dahi kazan basınç manometresinin 3-4 barı aştığı, emniyet ventilinin açtığı ve genleşme tankı membranlarının patladığı görülür. Bu arıza anında boyler devre dışı bırakılmazsa tüm merkezi kazan dairesi ekipmanları geri dönülmez hasar alır.

3. Neden Boyler Gövdesine ve Delinen Boruya Kaynak Yapılamaz?

Birçok apartman yöneticisi veya tecrübesiz tesisatçı, maliyeti düşürmek amacıyla delinen boyler kazanını kesip içeriden veya dışarıdan elektrik ark/gazaltı kaynağı ile tamir etmeye çalışmaktadır. Bu yaklaşım mühendislik ilkelerine tamamen aykırıdır ve felaketle sonuçlanır. Boyler kazanlarının iç yüzeyi korozyonu önlemek amacıyla titanyum katkılı çift kat emaye ile kaplanmıştır. Gövdeye veya serpantin diplerine kaynak pensesi değdiği anda, kaynak bölgesindeki sıcaklık 1500°C'ye ulaşır ve çevresindeki emaye tabakası 30-40 cm çapında kavrularak yanar, pul pul dökülür.

Emayesi yanan çıplak saç metali, klorlu su ile temas ettiği ilk 48 saat içinde hızla paslanmaya başlar. Ayrıca kaynak dikişinde oluşan mikronluk gözenekler ve ısıl gerilmeler, hidrostatik basınç altında daha büyük yarılmalara sebebiyet verir. Kaynak yapılan bir boyler en fazla 2-3 hafta içinde tekrar delinir ve bu kez gövde yırtılması yaşanarak kazan dairesini tamamen su basma riski ortaya çıkar. Doğru ve kalıcı mühendislik çözümü; delinmiş eski serpantini körleyerek devreden çıkarmak ve boylerin temizleme flanşı yuvasına özel AISI 316L Paslanmaz Flex Serpantin demeti monte etmektir.

4. AISI 316L Paslanmaz Flex Serpantin Teknolojisi ve Malzeme Üstünlüğü

Merkezi boyler revizyonlarında kullanılan AISI 316L (EN 1.4404) kalite paslanmaz çelik, içeriğindeki %16-18 Krom (Cr), %10-14 Nikel (Ni) ve en önemlisi %2-3 Molibden (Mo) alaşımı sayesinde klor korozyonuna ve asidik su yapısına karşı mükemmel bir mukavemet sunar. Karbon oranının %0.03'ün altında tutulması ('L' - Low Carbon), taneler arası korozyon direncini maksimum seviyeye çıkarır.

Flex serpantin borularının helisel oluklu (körük tipi boğumlu) yapısı, iki devasa hidrolik ve termal avantaj sağlar: Birincisi, düz boruya kıyasla yüzey alanını %250 ila %300 oranında artırarak çok daha kompakt hacimlerde devasa ısı transfer kapasitesi (kW) oluşturur. İkincisi ise 'kendi kendini temizleme' (self-descaling) özelliğidir. Sıcak su kullanımı başladığında ve durduğunda flex körükleri milimetrik olarak esner; bu dinamik hareket, kireç kristallerinin boru yüzeyine tutunmasını engeller ve oluşan ince kireç tabakalarını kırarak boyler tabanına döker. Böylece ısı transfer verimi yıllarca ilk günkü seviyesinde kalır.

5. Boyler Kapasitesine Göre Serpantin Boyutlandırma ve Mühendislik Standartları

Kazan dairesi rehabilitasyon projelerinde serpantin seçimi rastgele yapılamaz. Serpantin anma çapı, debi gereksinimleri, kazan gidiş-dönüş sıcaklık rejimleri (örn: 80/60°C veya 70/50°C) ve pik saatteki kullanım faktörleri dikkate alınarak titizlikle hesaplanmalıdır. Standart boyler hacimlerine göre uyguladığımız mühendislik normları şunlardır:

- 500 Litre Altı Boylerler (100L - 450L): Bu kapasitelerdeki konut ve küçük işletme boylerlerinde DN16 (1/2" - 5/8") AISI 316L Paslanmaz Flex Serpantin demeti kullanılır. Yüksek esneklik ve dar boyler flanş deliklerinden (DN100 - DN150) rahat geçiş imkanı sağlar.

- 500 Litre ve Üzeri Boylerler (500L - 5000L): Başakşehir ve Beylikdüzü gibi büyük sitelerde bulunan 1000L, 1500L, 2000L, 3000L ve 5000L hacimli devasa boylerlerde kesinlikle DN20 (3/4") veya DN25 (1") AISI 316L Paslanmaz Flex Serpantin demetleri (gerektiğinde çift/üç hatlı paralel manifoltlu sanayi tipi sistem) uygulanır. Yüksek primer devre debisini karşılayacak düşük basınç kaybı ve 45 kW ila 250 kW arasında kesintisiz ısı transfer performansı elde edilir.

6. 10 Bar Hidrostatik Basınç Testi ve 2 Yıl Resmi Garanti Prosedürü

İmalatını ve montajını gerçekleştirdiğimiz her AISI 316L paslanmaz flex serpantin modülü, boyler flanşına kaynaklı lazer kesim paslanmaz kör flanş ve pirinç/paslanmaz rakorlu bağlantı elemanları ile entegre edilir. Kazan dairesine sevk edilmeden önce serpantin demetleri, test standında işletme basıncının (genellikle 3-6 bar) çok üzerinde olan tam 10 Bar Hidrostatik Basınç Testine tabi tutulur.

Test havuzunda basınç altında bekletilen borularda sıfır sızıntı ve sıfır deformasyon onaylandıktan sonra kalite kontrol raporu düzenlenir. Sahada boyler temizleme flanşına montajı tamamlanan sistem, 2 Yıl Resmi Garanti Belgesi ile site yönetimine teslim edilir. Bu garanti; basınç dayanımı, korozyon direnci ve malzeme mukavemetini kapsayarak sitelerin merkezi sıcak su konforunu güvence altına alır.

7. Magnezyum Anot Koruma Çubuğu ve Boyler Kireç Temizliği Entegrasyonu

Bir boylerin sadece serpantinini değiştirmek tek başına yeterli bir koruma sağlamaz; boyler kazanı gövdesinin katodik koruma altına alınması şarttır. Emaye kaplı boylerlerin iç gövdesini elektrokimyasal korozyondan koruyan en kritik parça Magnezyum Anot Çubuğudur (Sacrificial Anode). Magnezyum, çelikten daha aktif bir metal olduğu için sudaki galvanik akımların hedefi olur ve boyler sacı yerine kendisini feda ederek erir.

Her serpantin dönüşümü ve yıllık periyodik bakım esnasında:
1. Boyler alt flanşı açılarak gövde içerisinde biriken 50-150 kg kireç ve çamur tortusu özel kimyasal ve hidroforlu yıkama ile tamamen tahliye edilir.
2. Mevcut magnezyum anot kontrol edilir; eğer anot kütlesinin %50'sinden fazlası erimişse kesinlikle DIN 4753-6 standardına uygun yeni yüksek saflıkta magnezyum anot çubuğu takılır.
3. Boyler flanş contası, yüksek sıcaklığa ve basınca dayanıklı EPDM veya Klingrit conta ile yenilenir, tork anahtarı ile çapraz sıkım yapılarak flanş sızdırmazlığı garanti edilir.

8. Adım Adım Yerinde Dönüşüm Uygulaması ve Site Yöneticileri İçin Eylem Planı

500 dairelik bir sitede sıcak suyun günlerce kesilmesi ciddi mağduriyet ve yönetim krizlerine yol açar. Geliştirdiğimiz yerinde serpantin dönüşüm metodu ile sıcak su kesintisi yalnızca 3-4 saat ile sınırlandırılmaktadır:

1. Aşama (Arıza Teşhisi ve İzolasyon): Boylerin soğuk su girişi, sıcak su çıkışı ve kazan gidiş-dönüş vanaları kapatılır. Boyler tahliye vanasından içerideki su tamamen boşaltılır.
2. Aşama (Eski Serpantin İptali ve Flanş Sökümü): Delinmiş olan gövdeye gömülü serpantinin kazan bağlantıları körlenir. Boylerin alt/yan gövdesinde bulunan temizleme flanşı sökülür.
3. Aşama (Kazan İçi Temizlik): Boyler tabanında biriken taşlaşmış kireç tabakası emayeye zarar vermeden temizlenir.
4. Aşama (316L Flex Serpantin ve Yeni Anot Montajı): Boyler flanş ölçüsüne özel üretilmiş DN20 AISI 316L flex serpantin demeti ve yeni magnezyum anot flanş yuvasından içeri sürülür, yeni conta ile cıvatalanır.
5. Aşama (Kazan Bağlantısı ve Basınç Testi): Serpantin giriş-çıkışları kalorifer devresine bağlanır, sistem doldurulur, havası alınır ve sızdırmazlık testleri tamamlanarak sistem anında devreye alınır.

9. Mühendislik İletişim Hattı: 5 Dakikada WhatsApp ile Teşhis ve Hızlı Teklif

Başakşehir, Kayaşehir, Bahçeşehir, Beylikdüzü, Esenyurt, Avcılar, Büyükçekmece ve tüm İstanbul genelindeki toplu konut site yöneticileri, otel teknik müdürleri, spor salonu ve hastane teknik sorumluları; boylerinizde basınç yükselmesi, su kaçırma veya sıcak su yetersizliği problemi yaşıyorsanız kazanı çöpe atmanıza gerek yoktur.

Kazan dairenizdeki arızalı boylerin etiketini ve temizleme flanşının net bir fotoğrafını çekerek 0533 046 61 34 numaralı WhatsApp Mühendislik Destek Hattımıza gönderebilirsiniz. Baş mühendislerimiz flanş çapını, boyler hacmini ve gerekli flex serpantin kapasitesini (DN16 veya DN20) 5 dakika içerisinde analiz ederek kesin çözüm planını ve resmi revizyon teklifini tarafınıza ulaştıracaktır.
