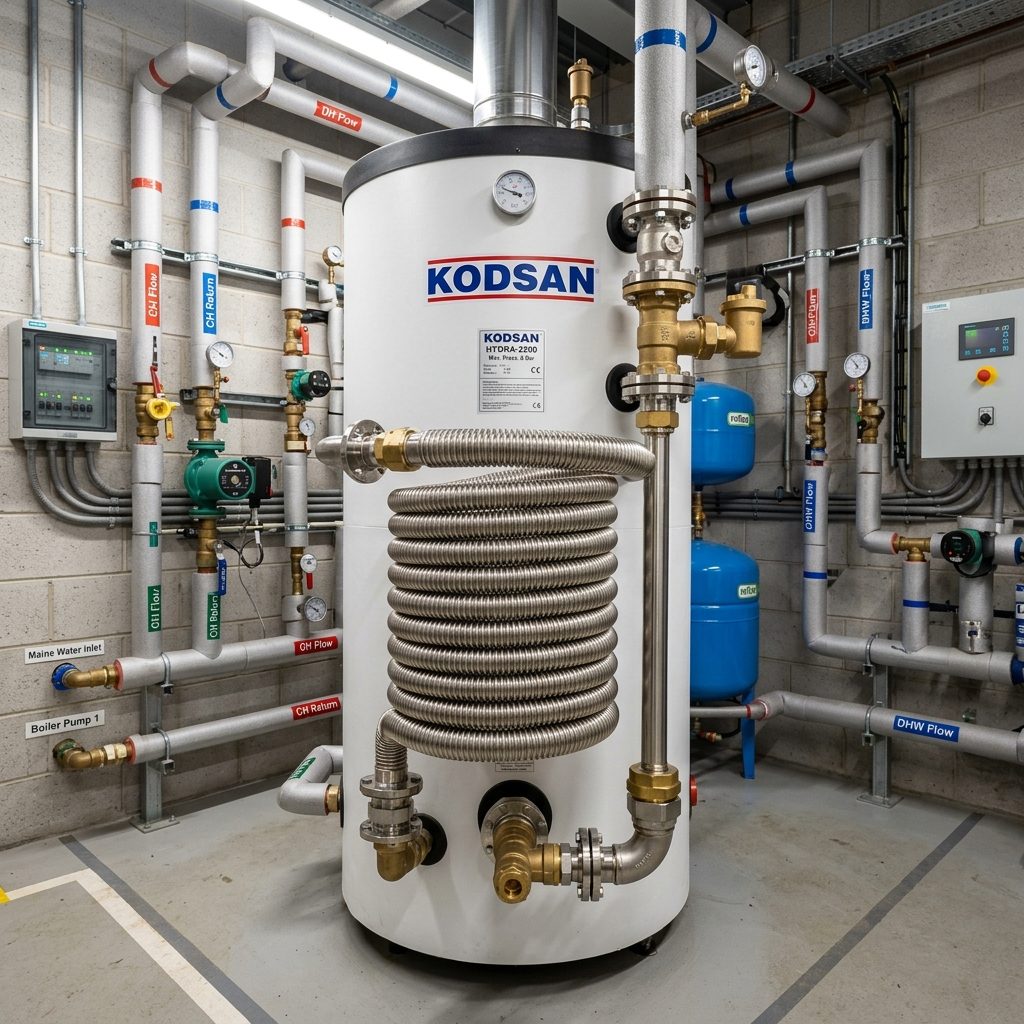

Kodsan Boyler Flanş Kapağı ve Conta Değişimi: 10 Bar Sızdırmazlık Rehberi
Bu teknik rehber, merkezi sıcak su sistemlerinde kullanılan Kodsan boylerlerin flanş kapağı deformasyonları, korozyon dinamikleri, conta seçimi ve 10 bar hidrostatik test protokollerini kapsamaktadır. Emaye korumasını kaybetmeden yapılan revizyonlar, AISI 316L paslanmaz flex serpantin entegrasyonu ve magnezyum anot bakımıyla boyler ömrünü maksimuma çıkarma yöntemleri aktarılmaktadır.
Merkezi Boyler Sistemlerinde Flanş Kapağı ve Sızdırmazlığın Kritik Rolü
Toplu konutlar, oteller, hastaneler, spor salonları ve AVM'ler gibi yüksek hacimli sıcak su tüketen tesislerde kullanılan Kodsan boylerler, kesintisiz işletme konforunun bel kemiğidir. Bu kazanlar, şebekeden gelen soğuk suyu kazan dairesindeki ısıtıcı akışkandan aldığı enerjiyle 55-65°C aralığına ısıtır ve depolarlar. Sistem sürekli basınç altında çalışır. Şebeke dinamik basıncı, hidrofor şokları ve suyun genleşmesi neticesinde boyler gövdesi ile alt/yan servis flanş bağlantıları sürekli olarak 4 ila 8 bar arasında bir çalışma basıncına maruz kalır.
Flanş kapağı, boylerin hem periyodik mekanik temizliğinin (kireç tahliyesi) yapıldığı hem magnezyum anot çubuğunun takıldığı hem de ısıtıcı serpantin hatlarının kazana giriş yaptığı ana montaj merkezidir. Flanş kapağındaki en ufak bir sızdırma, sadece kazan dairesinin zeminini su basmasıyla kalmaz; boyler gövde sacı ile flanş boğazı arasına sızarak korozyonu hızlandırır, izolasyon taş yününü ıslatarak devasa ısı kayıplarına yol açar ve nihayetinde gövde sacının delinmesine neden olur. Dolayısıyla flanş kapağı ve contası, basit birer yedek parça değil, 10 bar basınca dayanım göstermesi gereken birincil emniyet bariyeridir.
Flanş Kapağı ve Conta Neden Bozulur? Arıza Fiziği ve Korozyon Mekanizması
Kazan dairesi operasyonlarında karşılaşılan flanş sızıntılarının temelinde elektrokimyasal korozyon, ısıl genleşme farklılıkları ve hatalı montaj dinamikleri yatar. Boyler içinde ısınan su, kalsiyum ve magnezyum iyonlarının çözünürlüğünü düşürerek kireç (CaCO3) kristalleşmesine sebep olur. Bu çökelti flanşın alt ölü noktalarında birikir ve durgun su bölgeleri oluşturur. Durgun su altında oksijen konsantrasyonu farkından dolayı 'oyuk korozyonu' (pitting corrosion) başlar.
İkinci ana arıza kaynağı ise magnezyum anot çubuğunun zamanında değiştirilmemesidir. Katodik koruma sağlayan anot tamamen eridiğinde, galvanik korozyon akımları flanş boğazındaki ve kapağındaki mikro çatlaklara, kaynak dikişlerine yönelir. Üçüncü faktör termal yorulmadır; suyun sürekli ısınıp soğuması contada elastikiyet kaybına (compression set) neden olur. Standart nitril veya sıradan kauçuk contalar 60°C üzerindeki sıcaklıklarda sertleşir, çatlar ve mikro sızıntılara yol açar. Civataların tork anahtarı kullanılmadan dengesiz sıkılması ise flanş kapağının bombelenmesine (dışa doğru eğilmesine) ve yüzey temas basıncının homojenliğini kaybetmesine yol açar.
Contalarda Malzeme Mühendisliği: Standart Lastik Yerine EPDM ve Grafitli Klingrit
Kodsan boyler flanşlarında sızdırmazlığın sağlanması için kullanılacak conta malzemesi, işletme basıncı (maksimum 10 bar) ve işletme sıcaklığı (maksimum 95°C) dikkate alınarak seçilmelidir. Sahada yapılan en büyük hatalardan biri, sıhhi tesisatçılar tarafından tesis edilen ucuz tabii kauçuk (NR) veya düşük kaliteli contalardır. Bu malzemeler sıcak suda hızla polimerize olarak sertleşir ve kırılganlaşır.
Doğru mühendislik tercihi, içme suyuna uygunluk sertifikasına (WRAS veya NSF) sahip, yüksek sıcaklık dayanımlı EPDM (Etilen Propilen Dien Monomer) veya aramid elyaflı grafit takviyeli klingrit contalardır. EPDM contalar, 120°C sürekli çalışma sıcaklığına kadar elastik hafızasını korur; flanş yüzeyindeki mikroskobik pürüzleri 3-4 mm et payı ile mükemmel şekilde doldurur. Grafitli klingrit ise özellikle serpantin giriş-çıkış manşonlarında ve yüksek tork uygulanan kalın flanşlarda tercih edilir. Conta iç çapı boyler boğaz çapına tam oturmalı, civata delikleri delinirken eksenel kaçıklık yaratılmamalıdır; aksi takdirde su akışkanlığı contayı dışarı doğru iterek patlatabilir (blow-out).
Flanş Kapağı ve Boğazında Kesinlikle Kaynak Yapılmaması Gereken Durumlar
Bir Kodsan boylerin flanş kapağında veya flanş boğazında korozyon kaynaklı bir incelme ya da delinme meydana geldiğinde, bina yönetimlerinin başvurduğu ilk yanlış yöntem bir kaynak ustası çağırarak bölgeye kaynak yaptırmaktır. Bu, mühendislik prensiplerine göre felaketle sonuçlanacak bir hatadır.
Kodsan boylerlerin iç yüzeyi emaye (camsı kaplama) ile korunmaktadır. Emaye, 850°C ile 900°C arasında fırınlanarak çeliğe yapıştırılmış rijit ve kırılgandır. Flanş boğazına veya kapağına dışarıdan uygulanan ark kaynağı veya oksijen kaynağı, çelik sacı 1400°C'nin üzerine çıkarır. Bu lokal aşırı sıcaklık, arka taraftaki emaye tabakasını anında yakar, patlatır ve camsı dokuyu unufak eder. Kaynak yapılan bölgenin arkası artık çıplak st37 karbon çeliğidir. Şebeke suyuyla temas eden bu korumasız nokta, galvanik korozyon ve klor saldırısı sebebiyle 2 ila 4 ay içinde tekrar delinir; üstelik delik çapı bu kez daha da büyür. Çözüm kaynak değil; deforme olmuş flanş kapağının orijinal toleranslarında imal edilmiş yeni bir kapakla değiştirilmesi, boğaz yüzeyinin honlanarak temizlenmesi ve korozyon inhibitörlü contalama yapılmasıdır.
AISI 316L Paslanmaz Flex Serpantin ile Isıtma Kapasitesinin Yenilenmesi
Boyler revizyonlarında flanş kapağının sökülmesi, içerideki ısıtıcı serpantinin durumunu görmek için en büyük fırsattır. Eski tip karbon çelik üzeri emaye kaplı boru serpantinler veya bakır serpantinler zamanla kireç taşıyla kaplanır ya da delinerek kazan suyunu kalorifer tesisatına karıştırır. Serpantin kireç bağladığında ısı transfer katsayısı düşer; kazan 80°C'de yanmasına rağmen boyler suyu 40°C'yi geçemez.
Bu sorunun modern mühendislikteki nihai çözümü, flanş kapağına entegre edilen AISI 316L paslanmaz flex serpantin dönüşümüdür. İmalatta kullandığımız borular, kimyasal bileşiminde minimum %2 ila %3 oranında Molibden (Mo) barındıran AISI 316L (1.4404) östenitik paslanmaz çeliktir. Molibden, şebeke sularındaki agresif klor iyonlarının oluşturduğu pitting korozyonuna karşı maksimum direnç sağlar. Paslanmaz flex serpantinin oluklu (boğumlu) geometrisi, su akışı esnasında türbülans yaratarak laminer sınır tabakasını kırar ve ısı transfer verimini klasik düz borulara göre %35-40 artırır. Ayrıca su sıcaklığının her değişiminde flex boru mikro genleşmeler yaparak üzerindeki kireç kabuklarını kırar ve kendi kendini temizleme özelliği gösterir (self-descaling).
Kapasiteye Göre Serpantin Boyutlandırma: DN16 ve DN20 Mühendislik Standartları
Boyler revizyonunda flanş üzerine monte edilecek paslanmaz flex serpantinin çapı ve yüzey alanı rastgele belirlenemez. Yanlış hidrolik çap seçimi, primer devre sirkülasyon pompasında aşırı basınç düşümüne (ΔP) veya yetersiz debi nedeniyle geç ısınmaya yol açar.
Firmamızın uyguladığı katı mühendislik normları şunlardır:
- 500 Litre Altı Boylerler (100L - 450L): Bu gruptaki boylerlerde flanş çapı ve boyler iç hacmi sınırlıdır. Bu sebeple DN16 (1/2" - 5/8") AISI 316L Paslanmaz Flex Serpantin tercih edilir. Serpantin boyu, boylerin hacmine bağlı olarak 8 ila 16 metre arasında optimize edilir. Bu sayede hidrolik direnç kontrol altında tutularak 30-45 kW arası güç transferi elde edilir.
- 500 Litre ve Üzeri Boylerler (500L - 5000L): Merkezi sistem toplu konutlar, oteller ve fabrikalar için DN20 (3/4") AISI 316L Paslanmaz Flex Serpantin (veya aşırı pik yük gerektiren yerlerde flanşa paralel bağlı çift hatlı sanayi tipi flex serpantin) kullanılmalıdır. DN20 borunun geniş kesit alanı, primer ısıtma devresinden geçen yüksek debileri (saatte 2-5 m³) minimum sürtünme kaybıyla karşılar ve 60 kW ile 250 kW arasında devasa ısıtma kapasiteleri sağlayarak boylerin pik kullanım saatlerinde dahi soğumasını engeller.
Magnezyum Anot Çubuğu Koruması ve Kireç Temizliği Entegrasyonu
Flanş kapağı değişimi sırasında boylerin içine fiziki erişim sağlanmışken, boyler gövde ömrünü belirleyen iki kritik işlem aynı anda yürütülmelidir: Kireç çamurunun tahliyesi ve magnezyum anodun yenilenmesi. Boylerin tabanında biriken kireç tabakası, flanş seviyesine kadar ulaşmışsa, kapağın conta yuvasını korozyona uğratır. Bu çökelti flanş açıklığından özel vakum ve mekanik aparatlarla tamamen dışarı alınmalıdır.
Ardından, flanş kapağının merkezindeki manşona bağlı olan magnezyum anot çubuğu incelenmelidir. DIN 4753-6 standardına göre magnezyum anot, boyler iç sacındaki emaye çatlaklarından suya açığa çıkan demir atomlarını korumak için kendisini feda eden kurban anottur (-2.37 V elektrokimyasal potansiyel). Eğer anot çapı orijinal kalınlığının %50'sinin altına inmişse veya üzeri tamamen kireçle kaplanıp iletkenliğini kaybetmişse derhal yenilenmelidir. Yeni takılacak yüksek saflıktaki magnezyum anot, flanş kapağına elektriksel olarak tam temas etmeli (gövde ile anot arasında 0 ohm direnç olmalı), böylece katodik koruma akımı boylerin her köşesine eşit yayılmalıdır.
Adım Adım Flanş Kapağı ve Conta Değişimi: Torklama ve 10 Bar Hidrostatik Test
Kodsan boyler flanş kapağı ve conta değişimi profesyonel bir metodoloji gerektirir. İlk olarak boyler soğuk su giriş, sıcak su çıkış ve serpantin gidiş-dönüş vanaları kapatılır, boyler tahliye vanasından içerideki su tamamen boşaltılır ve emniyet ventili açılarak sistem atmosferik basınca getirilir. Eski flanş civataları sökülürken paslanma varsa pas sökücü uygulanmalı, civata yuvalarına kılavuz çekilerek dişler temizlenmelidir.
Eski conta kalıntıları flanş aynasından pirinç fırça veya özel kimyasal çözücülerle temizlenir; kesinlikle taşlama motoru veya keski gibi çelik yüzeyi çizecek takımlar kullanılmaz. Yeni EPDM conta, yüzeyine hiçbir sıvı conta, silikon veya gres sürülmeden (bu kimyasallar contanın kaymasına ve kimyasal yapısının bozulmasına yol açar) flanş üzerine merkezlenir. Flanş kapağı yerine oturtulduktan sonra civatalar takılır. Sıkma işlemi mutlaka tork anahtarı ile 'çapraz yıldız' metoduyla 3 aşamada (ön tork: 30 Nm, orta tork: 60 Nm, nihai tork: 90-110 Nm civata kalitesine göre) yapılmalıdır. Montaj tamamlandıktan sonra boyler suyla doldurulur, havası purjörden atılır ve hidrostatik test pompası bağlanarak 10 bar hidrostatik basınç testi uygulanır. Sistem 10 bar altında en az 30 dakika bekletilir; manometrede basınç düşüşü ve flanş çevresinde mikro sızıntı görülmediğinde işlem 2 yıl resmi garanti belgesi düzenlenerek teslim edilir.
Sahada Hızlı Teşhis: 5 Dakikada WhatsApp Üzerinden Mühendislik Çözümü
Kazan dairesinde boyler flanşından su sızdığını fark ettiğiniz an zaman aleyhinize işler. Sızan su, flanş cıvatalarını paslandırarak kaynatır, boyler gövde sacını çürütür ve binanın sıcak susuz kalmasına sebep olur. Tesis yöneticilerinin ve teknik personelin saatlerce katalog aramasına veya ehil olmayan tesisatçıların deneme-yanılma yöntemleriyle vakit kaybetmesine gerek yoktur.
Boylerinizin marka etiketini, flanş kapağının mevcut bağlantı durumunu ve varsa sızıntı bölgesini gösteren net bir fotoğrafı 0533 046 61 34 numaralı teknik danışma hattımıza WhatsApp üzerinden göndermeniz yeterlidir. Uzman baş mühendislerimiz fotoğrafı inceleyerek flanş boğaz çapını, delik eksen mesafesini, gereken EPDM conta formunu, anot durumunu ve serpantin revizyonu gerekip gerekmediğini 5 dakika içinde analiz eder. Net fiyat ve mühendislik çözüm planınız tarafınıza iletilerek yerinde müdahale organize edilir.
Sıkça Sorulan Sorular ve Uzman Yanıtları
Boyler flanş kapağından sızan suyu önlemek için cıvataları daha çok sıkmak doğru bir çözüm müdür?
Kesinlikle hayır. Flanş sızdırdığında cıvataları kontrolsüzce ve aşırı torkla sıkmak, contanın ezilerek yuvasından dışarı fırlamasına (blow-out) veya flanş kapağının bombelenerek kavis almasına sebep olur. Kavis alan flanş yüzeyinde sızıntı daha da artar. Doğru yöntem, suyun boşaltılması, contanın orijinal yüksek sıcaklık EPDM conta ile değiştirilmesi ve cıvataların tork anahtarı ile çapraz düzende eşit torklanmasıdır.
Kodsan boyler flanş revizyonu esnasında neden AISI 316L paslanmaz flex serpantin tercih edilmelidir?
AISI 316L paslanmaz çelik, kimyasındaki %2-3 molibden sayesinde klor korozyonuna ve asidik su koşullarına karşı en dayanıklı alaşımdır. Flex serpantinin dalgalı yapısı türbülans yaratarak kirecin yüzeye tutunmasını engeller, ısı transfer yüzeyini artırır ve boylerinizin ilk günkü performansında çok daha hızlı ve ekonomik sıcak su üretmesini sağlar.
Boyler flanş conta değişim periyodu ne olmalıdır ve magnezyum anot bu periyoda nasıl dahil edilir?
Toplu kullanım alanlarında (otel, site, spor salonu) flanş contası ve magnezyum anot kontrolü yılda bir kez periyodik olarak yapılmalıdır. Her flanş açıldığında basınca ve ısıya maruz kalmış eski conta elastikiyetini kaybettiği için tekrar kullanılmamalı, mutlaka sıfır conta takılmalıdır. Kontrolde eridiği tespit edilen magnezyum anot da derhal yenilenmelidir.
Yapılan flanş değişimi ve serpantin montajı kaç bar basınçta test edilir ve garantisi nedir?
Gerçekleştirdiğimiz tüm Kodsan boyler flanş kapağı, conta değişimi ve 316L paslanmaz flex serpantin uygulamaları, montaj sonrasında işletme basıncının 1.5 katı olan 10 Bar Hidrostatik Basınç Testi'ne tabi tutulur. Testi başarıyla geçen sistemler parça ve işçilik dahil olmak üzere 2 Yıl Resmi Garanti Belgesi ile güvence altına alınır.
