Kodsan Boylerlerde Isı Pompası ve Güneş Enerjisi Uyumlu Geniş Yüzeyli 316L Serpantin

1. Isı Pompası ve Güneş Enerjisinde Düşük Sıcaklık Fiziği ve Serpantin Yüzey Alanı İhtiyacı

Apartman, site, otel ve hastane gibi merkezi kullanım sıcak suyu (Kullanma Sıcak Suyu - KSS) talebi yüksek olan tesislerde, enerji dönüşümü kapsamında klasik kazanlardan ısı pompası ve güneş enerjisi kolektörlerine geçiş hız kazanmıştır. Ancak bu geçişte karşılaşılan en temel termodinamik açmaz, primer devre besleme sıcaklıklarının klasik kazanlara kıyasla ciddi oranda düşük olmasıdır. Geleneksel kazanlar boyler serpantinini 80°C - 90°C sıcak su ile beslerken, modern hava/su kaynaklı endüstriyel ısı pompaları 50°C - 55°C, güneş enerjisi sistemleri ise bulutlu veya geçiş mevsimlerinde 45°C - 50°C bandında ısı enerjisi üretebilmektedir.

Termodinamikte ısı transferi Q = U × A × ΔTlm formülü ile ifade edilir. Burada Q transfer edilen ısı gücünü (kW), U toplam ısı geçiş katsayısını (W/m²K), A serpantin dış yüzey alanını (m²), ΔTlm ise logaritmik ortalama sıcaklık farkını tanımlar. Primer devre sıcaklığı 85°C'den 55°C'ye düştüğünde, ΔTlm değeri yaklaşık üçte birine geriler. Sabit bir Q gücünü koruyabilmek ve boyler içindeki suyu lejyonella riskini bertaraf edecek şekilde 50°C - 55°C bandına ulaştırabilmek için serpantin yüzey alanı A'nın 2,5 ila 3,5 kat büyütülmesi termodinamik bir zorunluluktur. Kodsan boyler gövdelerinde fabrika çıkışlı olarak yer alan standart karbon çelik emaye kaplı boru serpantinler, bu yüzey alanını karşılamaktan uzaktır. Yetersiz yüzey alanı, ısı pompasının sürekli yüksek kafa basıncında çalışmasına, kompresörün sık sık termik açmasına ve güneş enerjisi panel devresinin aşırı ısınarak stajyasyona (buharlaşma kilitlemesine) girmesine neden olur.

2. Kodsan Boyler Altyapısında AISI 316L Paslanmaz Flex Serpantin Dönüşümü

Kodsan boyler serilerinde (tek serpantinli KSB, çift serpantinli KDB serileri gibi) gövde korozyon direnci, iç yüzeye uygulanan çift kat titanyum katkılı cam emaye (DIN 4753-3) ile sağlanır. Bu boylerleri düşük sıcaklıklı hibrit kaynaklara entegre ederken yapılacak en büyük mühendislik hatası, mevcut serpantini kesip gövdeye kaynakla ek boru kaynatmaya çalışmaktır. Boyler içine uygulanan her türlü elektrot veya argon kaynağı, sac sıcaklığını 1200°C'nin üzerine çıkararak emaye astarını mikron seviyesinde yakar ve cama benzer camsı tabakada kılcal çatlaklar oluşturur. Bu durum, boylerin 6 ila 12 ay içerisinde kaynak dikişlerinden delinmesine yol açar.

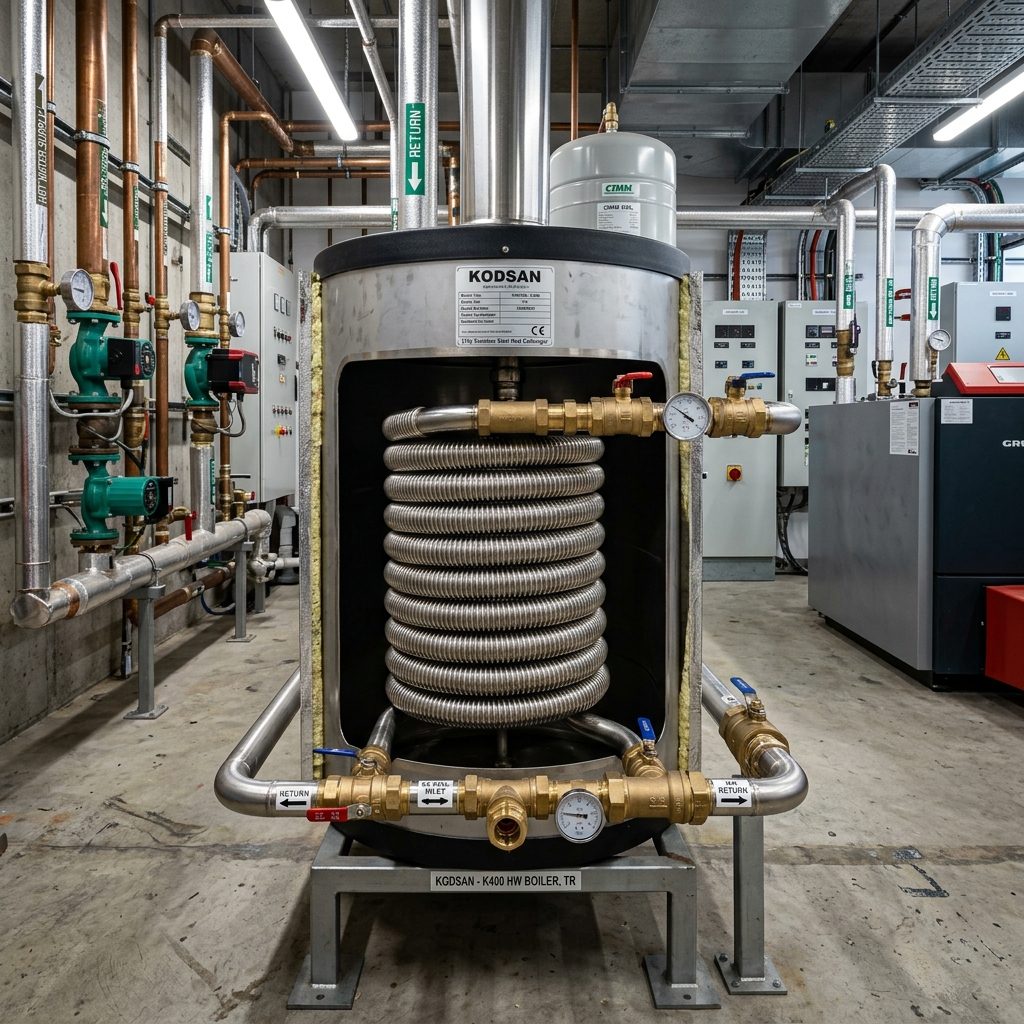

Bu riski sıfırlayan modern mühendislik çözümü; boylerin mevcut temizlik/kontrol flanşı açıklığından içeriye akuple edilen 'Geniş Yüzeyli AISI 316L Paslanmaz Flex Serpantin Demetleri'dir. Flex yapısı, derin oluklu dalga geometrisi sayesinde düz borulara oranla aynı hat boyunda %180 ila %240 daha fazla ısı transfer alanı sunar. Kodsan boylerin oval veya dairesel yan flanş boğazından içeriye kompakt spiral formda sokulur, boyler içinde genişletilir ve sızdırmaz kör flanş üzerine özel rekorlu paslanmaz bağlantılarla mekanik olarak sabitlenir. Böylece boyler gövdesine tek bir punta dahi vurulmadan, gövde emayesi %100 muhafaza edilerek serpantin alanı istenen termodinamik büyüklüğe ulaştırılır.

3. Boyler Kapasitesine Göre DN Çap Standartları ve Hidrolik Direnç Hesapları

Geniş yüzeyli paslanmaz flex serpantin imalatında hidrolik sürtünme kayıpları ve kavitasyon riskleri göz önüne alınarak doğru anma çapı (DN) seçilmelidir. Isı pompası ve güneş enerjisi sirkülasyon pompaları yüksek debi, düşük basma yüksekliği karakteristiğine sahiptir. Yanlış boru çapı seçimi pompanın basma eğrisini bozar ve debiyi düşürerek ısı transferini kilitler.

100 Litre ile 450 Litre Arası Boylerler: Bu hacim aralığındaki Kodsan boylerlerde primer devre akış debisi genellikle 0.8 - 1.8 m³/h bandındadır. Uygulanması gereken mühendislik standardı DN16 (1/2" - 5/8") AISI 316L paslanmaz flex serpantindir. Düşük hacimlerde dar boyler flanş boğazından geçişi kolay olan DN16 spirali, optimum basınç düşümü ile yüksek yüzey alanı sağlar.

500 Litre ile 5000 Litre Arası Boylerler: Toplu konutlar, oteller, hastaneler ve spor salonlarında kullanılan 500L, 800L, 1000L, 1500L, 2000L, 3000L ve 5000L Kodsan boylerlerde primer sirkülasyon debisi 3.5 m³/h ile 15 m³/h seviyelerine çıkar. Bu devasa debinin karşılanabilmesi için tek hat DN16 kesinlikle yetersiz kalır ve aşırı hidrolik dirence sebep olur. Bu grupta standart olarak DN20 (3/4") AISI 316L Paslanmaz Flex Serpantin kullanılır. 1500 Litre ve üzeri kapasitelerde ise hidrostatik dengeyi korumak adına çoklu DN20 paralel flex hatları içeren özel flanş manifoldu imalatı gerçekleştirilir. Bu sayede primer devre basınç kaybı 150-250 mbar aralığında tutularak sirkülasyon pompalarının aşırı akım çekmesi engellenir.

4. Malzeme Bilimi: AISI 316L Paslanmaz Çeliğin Molibden Zırhı ve Klor Direnci

Kullanım sıcak suyu sistemlerinde şebeke suları dezenfeksiyon amacıyla serbest klor ile klorlanır. Standart karbon çelik borular veya kalitesiz paslanmaz alaşımlar (AISI 304 gibi), sıcaklığın 40°C üzerine çıktığı ve serbest klor iyonu (Cl-) konsantrasyonunun arttığı ortamlarda 'çukurcuk korozyonu' (pitting corrosion) ve 'gerilmeli korozyon çatlağı' (stress corrosion cracking) tehlikesiyle karşı karşıya kalır. AISI 304 alaşımında klor iyonları mikronluk pasif tabakayı delerek boru et kalınlığını hızla tüketir ve serpantinin patlamasına sebep olur.

İmalatlarımızda zorunlu kıldığımız AISI 316L (EN 1.4404) paslanmaz çelik, bileşiminde %16-18 Krom, %10-14 Nikel ve en kritik faktör olan %2.0 - %3.0 Molibden (Mo) ihtiva eder. Molibden katkısı, malzemenin Pitting Direnci Eşdeğer Sayısını (PREN) 23-25 seviyelerine çıkararak klor iyonlarının oluşturduğu elektrokimyasal saldırılara karşı tam zırh oluşturur. Ayrıca karbon oranının '%0.03'ün altında' (L: Low Carbon) tutulması, montaj bükümlerinde karbür çökelmesini tamamen önler. Bu kimyasal stabilite, boyler serpantininin en sert, klorlu ve mineralli şehir şebeke sularında dahi onlarca yıl delinmeden ve aşınmadan ilk günkü et kalınlığını muhafaza etmesini temin eder.

5. Türbülans Dinamiği ve Flex Profilin Kireç (Kalsiyum Karbonat) Tutmama Mekanizması

Sert şebeke sularında çözünmüş halde bulunan kalsiyum ve magnezyum hidrojen bikarbonat bileşikleri, su sıcaklığı 45°C'yi geçtiğinde kalsiyum karbonat (CaCO3) yani kireç taşı formuna dönüşerek serpantin dış cidarına çökelir. Standart düz yüzeyli karbon çelik boyler borularında laminar bir sınır tabaka oluşur. Bu durgun tabaka, kirecin boru yüzeyine mikron mikron yapışarak sert bir tabaka (kışır) oluşturmasına neden olur. Sadece 1 mm'lik kireç tabakası dahi ısıl iletkenlik katsayısını 40 kat düşürür; bu da ısı pompasının boyler suyunu ısıtamamasına ve aşırı elektrik sarfiyatına yol açar.

AISI 316L paslanmaz flex serpantinin helisel ve ondüleli (körük tipi) dış yapısı ise iki aşamalı bir self-cleaning (kendi kendini temizleme) dinamiğine sahiptir. Birincisi, akışkan dalgalı yüzeyden geçerken Reynolds sayısını kritik değerin üzerine çıkararak yüzeyde sürekli mikrotürbülans yaratır; böylece kireç kristallerinin cidar üzerinde tutunabileceği durgun bir film tabakası oluşamaz. İkincisi ve en önemlisi, ısı pompası veya güneş sisteminin devreye girip çıkması sırasında oluşan mikro termal genleşme hareketleridir. Paslanmaz çeliğin ısıl genleşmesi ile körüklü yapının boyutsal esnemesi, yüzeyde oluşabilecek gevşek kalker birikintilerini mekanik olarak çatlatıp boyler tabanına döker. Bu mekanizma sayesinde boyler serpantini hiçbir zaman kireçle tıkanmaz, ısı transfer katsayısı U değeri yıllar boyunca sabit kalır.

6. Elektrokimyasal Denge ve Katodik Koruma: Magnezyum Anot Çubuğu Entegrasyonu

Farklı metallerin aynı elektrolit (su) içerisinde bir arada bulunması, galvanik pil korozyonu riskini doğurur. Emaye kaplı karbon çelik gövdeye sahip Kodsan boyler içerisine yüksek elektrokimyasal potansiyele sahip AISI 316L paslanmaz flex serpantin akuple edildiğinde, sistemin korozyon dengesi mühendislik hassasiyetiyle yeniden kurulmalıdır. Paslanmaz çelik daha asil bir metaldir; emaye yüzeyinde imalat kaynaklı mikronluk gözenekler veya mikro deformasyonlar varsa, çıplak kalan karbon çelik bölge anodik korozyona uğrayarak delinebilir.

Bu riski bertaraf eden hayati unsur, boylerin magnezyum anot çubuğu (veya elektronik titanyum anot) korumasıdır. Magnezyum, -2.37 V standart elektrot potansiyeli ile sistemdeki hem karbon çelikten hem de paslanmaz çelikten daha aktiftir. DIN 4753-6 standartlarına uygun olarak boyler üst ve alt flanş yuvalarına yerleştirilen yüksek saflıktaki (%99.9 Mg-Al-Zn alaşımlı) magnezyum anot çubukları, devreye kurban elektron vererek kendilerini tüketir. Açığa çıkan elektronlar emayedeki tüm mikro delikleri ve paslanmaz flex serpantinin çevresini negatif potansiyelle koruma altına alır. Flex serpantin dönüşümü yapılan her Kodsan boylerde, mevcut magnezyum anot çubuklarının kütle ve çap kontrolü yapılmalı, ömrünü tamamlamış çubuklar ivedilikle yenisi ile değiştirilerek galvanik korozyon tamamen önlenmelidir.

7. Boyler Flanş İmalatı, Yüksek Sıcaklık EPDM Conta Değişimi ve Kaçak Önleme

Geniş yüzeyli 316L paslanmaz flex serpantin demetinin Kodsan boylere montajı, boylerin temizlik ve revizyon flanş kapağı üzerinden gerçekleştirilir. Kodsan boylerlerin flanş standartları modele göre değişiklik gösterir (8 delikli, 12 delikli, oval veya daire formunda DN200 - DN400 boğaz ölçüleri). İmalat aşamasında boylerin orijinal flanş cıvata aksı CNC plazma tezgahlarında lazer hassasiyetiyle işlenmiş kör flanş plakalarına birebir aktarılır. Serpantin gidiş ve dönüş rekorları flanş plakasına TIG kaynağı ile argon koruması altında ve özel sızdırmaz paslanmaz nipel adaptörleriyle sabitlenir.

Montaj aşamasında en kritik zafiyet noktası flanş contasıdır. Sıhhi tesisat piyasasında yaygın olarak kullanılan kalitesiz klingrit veya şambrel contalar, 60°C sıcak su ve 6-8 bar basınç altında 3-5 ay içinde sertleşir, elastikiyetini kaybederek flanş altından boyler sacına mikro sızıntılar başlatır. Bu sızıntılar izolasyon cam yününün içine işleyerek dış gövdeden fark edilmeden boylerin dış sacını çürütür. İmalatlarımızda flanş birleşimleri için -30°C ile +140°C sıcaklığa, klorlu suya ve 16 bar basınca dayanıklı özel kalıplanmış 'Gıda Normuna Uygun Yüksek Sıcaklık EPDM Flanş Contaları' kullanılır. Tork anahtarı ile çapraz sıkma prensibine göre sıkılan flanş cıvataları, ömür boyu hidrostatik sızdırmazlık garantisi sunar.

8. Kalite Güvence: 10 Bar Hidrostatik Basınç Testi ve 2 Yıl Resmi Garanti

Merkezi binalarda şehir şebeke basınçları gece saatlerinde 8-9 barlara kadar tırmanabilmekte, hidroforların kalkış anlarında koç darbeleri (water hammer) 10-12 bar pik basınçlar oluşturabilmektedir. Kalitesiz boru bükümleri ve kontrolsüz kaynak birleşimleri bu basınç şoklarında patlayarak ısı pompası devresine veya güneş panellerine kullanım suyu basılmasına ve yüzbinlerce liralık cihaz hasarlarına sebep olur.

Atölyemizde imal edilen her bir Kodsan uyumlu AISI 316L paslanmaz flex serpantin demeti ve flanş mekanizması, montaj öncesinde test havuzunda '10 Bar Hidrostatik Basınç Testi'ne tabi tutulur. Serpantin içerisine 10 bar basınçlı su ve kontrol gazı basılarak dikiş yerleri, rekor dişleri ve dalga boğumları 24 saat boyunca mikromanyetik basınç sensörleriyle takip edilir. En ufak bir basınç düşüşü dahi kabul edilmez. Testi başarıyla geçen serpantinlerimiz, bina yöneticilerine ve teknik müdürlere kaşeli ve imzalı '2 Yıl Resmi Garanti Belgesi' ile teslim edilir. Bu belge, hem malzeme kalitesinin hem de mühendislik işçiliğinin kurumsal teminatıdır.

9. Saha Deneyimi: Kodsan Boyler Kireç Temizliği ve Periyodik Bakım Protokolü

Geniş yüzeyli serpantin montajı öncesinde veya periyodik bakım süreçlerinde boyler kazanının içi detaylı bir revizyondan geçirilmelidir. Kodsan boylerlerde yılların birikimiyle tabanda biriken kireç, balçık ve tortu tabakası 50 ila 200 kilograma kadar ulaşabilmektedir. Bu kireç tabakası alt ısıtma bölgesini körler, su hacmini daraltır ve bakteri üremesi için uygun biyofilm tabakası oluşturur.

Uyguladığımız saha bakım protokolünde asla agresif hidroklorik asit (tuz ruhu) türevi kimyasallar kullanılmaz; zira bu asitler boylerin emayesini eritir ve mikro gözenekler açarak kazanı iflasa sürükler. Bunun yerine emaye yüzeyine ve paslanmaz çeliğe zarar vermeyen organik inhibitörlü asitler ve nötralizasyon solüsyonları ile sirkülasyonlu kimyasal yıkama yapılır. Ardından flanş kapağı açılarak mekanik temizlik yapılır, boyler tabanındaki tortu vakumlanır, mevcut serpantinler arındırılır, magnezyum anot çubuğu kontrol edilir ve yeni EPDM conta ile 316L flex serpantin sistemi kapatılarak basınçlandırılır.

10. İletişim, WhatsApp ile Hızlı Teşhis ve 5 Dakikada Yerinde Çözüm

Apartmanınızda, otelinizde, sitenizde, AVM'nizde veya spor tesisinizde bulunan Kodsan marka boylerlerinizin ısı pompası veya güneş enerjisi panellerine uyum sağlamadığını, suyun geç ısındığını veya faturalarınızın aşırı yükseldiğini düşünüyorsanız doğrudan mühendislik kadromuzla iletişime geçebilirsiniz. Boylerinizin etiket fotoğrafını, mevcut flanş bağlantısını ve kazan dairesi yerleşimini WhatsApp üzerinden bize iletmeniz yeterlidir.

Teknik ekibimiz boylerinizin litre kapasitesine, flanş ölçülerine ve entegre edilecek ısı pompası/güneş enerjisi gücüne göre gereken DN16 veya DN20 AISI 316L Paslanmaz Flex Serpantin yüzey alanı hesabını anında yapar. 5 dakika içerisinde yerinde arıza teşhisi, doğru serpantin boyutlandırması ve malzeme teklifiniz hazırlanarak tarafınıza sunulur. Türkiye geneli hızlı imalat, yerinde montaj ve süpervizörlük desteğimizle kazan dairenizi kesintisiz ve yüksek verimli sıcak su konforuna kavuşturuyoruz.
