Viessmann Boyler Serpantini Delindiğinde Ne Yapılmalı? Basınç Artışı ve 316L Flex Çözüm

1. Viessmann Boylerlerde Serpantin Delinmesi ve Hidrolik Arıza Fiziği

Merkezi ısıtma sistemine sahip apartmanlar, toplu konut siteleri, oteller, spor salonları, hastaneler ve sosyal tesislerde sıcak kullanım suyu üretimi için yaygın olarak tercih edilen Viessmann boyler sistemleri, kapalı devre kazan suyu ile açık devre kullanım suyunu birbirinden tamamen yalıtılmış iki ayrı hidrolik hatta tutar. Boyler içerisindeki serpantin borusu, kazandan gelen 70-80°C sıcaklığındaki kapalı devre suyunu dolaştırarak boyler tankı içerisindeki kullanım suyunu dolaylı olarak ısıtır.

Zamanla korozyon, oksijen taşınımı, kavitasyon, klor aşınması ve malzeme yorulması nedeniyle serpantin borusunda mikronluk delikler ve kılcal çatlaklar meydana gelir. Bu durum hidrolik dengenin anında bozulmasına yol açar. Kullanım suyu şebeke basıncı genellikle 4.0 ile 6.5 bar aralığında seyrederken, kapalı devre kazan/kalorifer tesisatının işletme basıncı 1.5 ile 2.5 bar arasındadır. İki hat arasında doğrudan temas oluştuğunda, yüksek basınçlı şebeke suyu, delinen serpantin cidarından geçerek düşük basınçlı kazan devresine hücum eder.

Sonuç olarak kazan dairesindeki kalorifer manometreleri hızla tırmanır, kazan emniyet ventilleri 2.5 veya 3.0 barda açılarak sürekli su tahliye etmeye başlar ve tesisat su basma tehlikesiyle karşı karşıya kalır. Teknik yöneticiler çoğunlukla arızayı kazan doldurma musluğunda veya genleşme tankında arasa da, hidrostatik basınç farkından kaynaklanan bu süreğen yükselişin asıl faili boyler serpantini delinmesidir.

2. Serpantin Delinmesinin Belirtileri: Kazan Dairesi Teknik Teşhis Protokolü

Apartman ve tesis teknik personeli, boyler serpantininin delindiğini anlamak için şu kritik belirtileri takip etmelidir:

1. Kalorifer Devresinde Sürekli Basınç Yükselmesi: Kazan otomatik su besleme vanası kapalı olmasına rağmen tesisat basıncının durmaksızın yükselmesi ve emniyet ventillerinden kesintisiz tahliye olması.
2. Kullanım Suyunda Renk ve Koku Değişimi: Kazan devresinde tortulu veya kimyasal şartlandırma görmüş su bulunuyorsa, musluklardan ilk açılışta paslı, siyahımsı veya kokulu su akması.
3. Isıtma Performansında Çöküş: Gece saatlerinde sıcak su tüketiminin durduğu periyotlarda bile boyler suyunun istenen sıcaklığa ulaşamaması veya kazan sıcaklığının aşırı dalgalanması.

Kesin teknik teşhis için boylerin kazan gidiş-dönüş vanaları kapatılır, boyler serpantin devresinin tahliye vanası açılarak içerisindeki basınç sıfırlanır. Eğer serpantin vanası açıkken kullanım suyu şebeke basıncı boyler tankında aktif tutulduğunda serpantin drenajından sürekli basınçlı su akmaya devam ediyorsa, serpantinin cidar delinmesi kesinleşmiş olur.

3. Delinen Boyler Serpantinine Neden Asla Kaynak Yapılamaz?

Boyler serpantini delindiğinde bazı işletmeler maliyeti düşürmek amacıyla kaynak tamiratı veya serpantin borusunu lehimleme yoluna başvurmaktadır. Ancak mühendislik prensipleri ve malzeme bilimi açısından boyler serpantinine kaynak yapmak kesinlikle imkansız ve tehlikelidir.

İlk olarak, Viessmann boylerlerin iç yüzeyi ve fabrika çıkışlı sabit serpantinleri özel Ceraprotect emaye kaplama ile korunmaktadır. Serpantin borusu üzerinde kaynak torcu veya elektrot ile lokal bir ısı (1200-1400°C) uygulandığında, borunun ve arka gövdenin emaye tabakası termal şok etkisiyle çatlar, kavrulur ve pul pul dökülür. Emayesi yanan çıplak karbon çeliği, sıcak su ve klor ile temas ettiği anda elektrokimyasal korozyona maruz kalır ve haftalar içinde kaynak yapılan noktanın hemen yanından çok daha büyük bir delikle patlar.

İkinci olarak, serpantin borusunun korozyona uğramış cidarı homojen değildir; bir noktada delik oluşmuşsa, borunun geri kalan tüm yüzey et kalınlığı mikron seviyelerine inmiştir. Yapılan kaynak dikişi sağlam bir et kalınlığı bulamaz ve hidrostatik test uygulandığında dikiş dibinden anında yırtılır. Bu nedenle boyler gövdesine ve sabit serpantine kaynak vurmak, boylerin tamamen hurdaya ayrılmasına sebep olmaktan başka bir işe yaramaz.

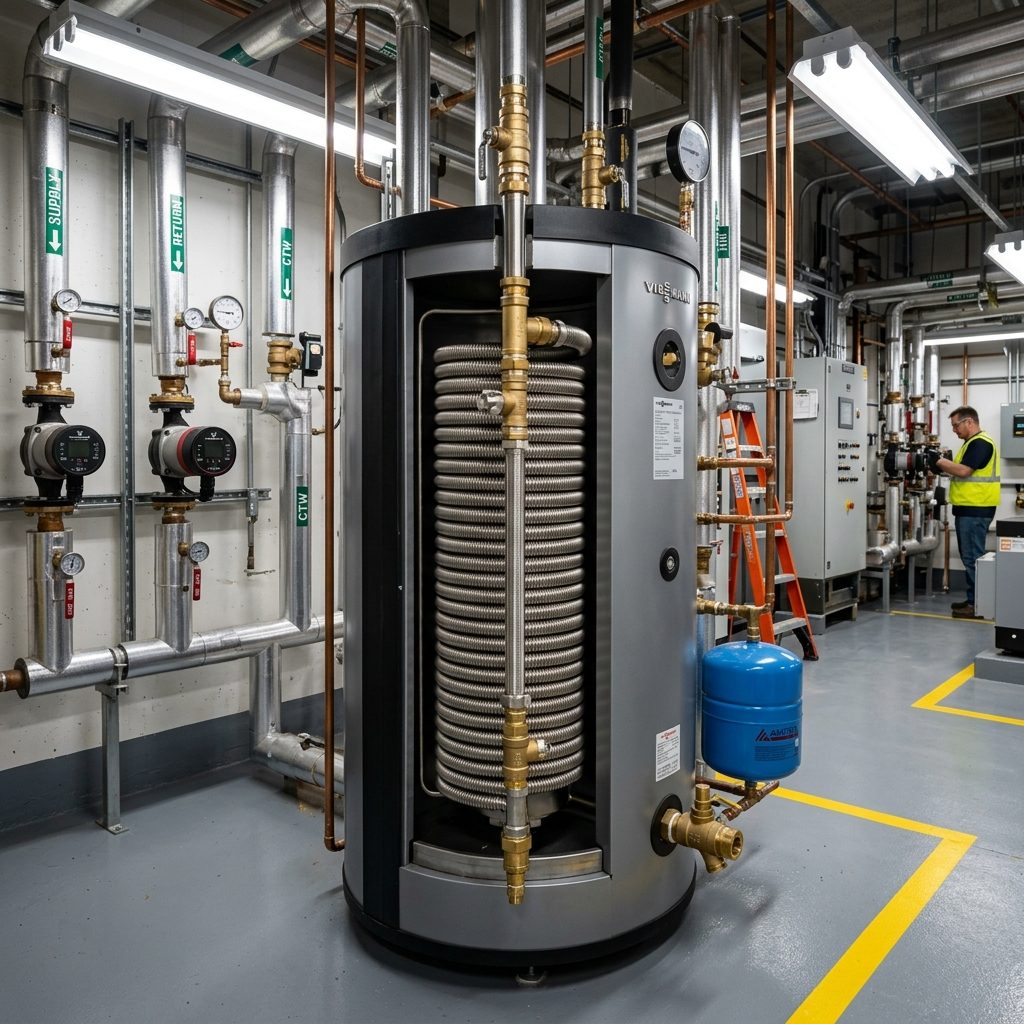

4. Kesin Çözüm: AISI 316L Paslanmaz Flex Serpantin Teknolojisi

Delinmiş veya verimini kaybetmiş Viessmann boylerleri hurdaya atmak yerine, boylerin temizleme ve revizyon flanş kapağı üzerinden uygulanan AISI 316L Paslanmaz Flex Serpantin dönüşümü, en akılcı, uzun ömürlü ve ekonomik mühendislik çözümüdür.

Bu yöntemde boylerin delinmiş olan eski iç serpantini devre dışı bırakılarak körlenir. Boylerin alt veya yan gövdesinde bulunan standart temizleme flanşı sökülür. Bu flanşın üzerine fabrikasyon olarak özel lazer kaynaklı manşonlar kaynatılır ve boyler hacmine uygun metrajda helisel sarımlı AISI 316L paslanmaz flex serpantin monte edilir. Yeni serpantin flanş yuvasından boyler tankının tam merkezine yerleştirilerek hijyenik EPDM/Grafit conta ile sıkılır.

Böylece Viessmann boyler gövdesine hiçbir mekanik zarar vermeden, kırma-dökme yapmadan ve yeni bir boyler satın alma maliyetinin 4'te 1'i fiyatına boyler sıfırlanmış olur. Üstelik AISI 316L paslanmaz çelik malzeme, karbon çeliği emaye serpantinlere kıyasla korozyona ve basınca katbekat daha dayanıklıdır.

5. Hacme Göre Doğru Serpantin Seçimi: DN16 ve DN20 Mühendislik Standartları

Boyler serpantin revizyonunda optimum ısıl transfer ve düşük hidrolik direnç elde etmek için serpantin boru çapı ve yüzey alanı doğru hesaplanmalıdır:

- 500 Litre Altı Boylerler (100L, 160L, 200L, 300L, 450L): Bu kapasitelerdeki boylerlerde genellikle DN16 (1/2" - 5/8") et payına sahip AISI 316L paslanmaz flex serpantin kullanılır. Kompakt sarım geometrisi sayesinde boyler flanş çapından (DN100 - DN120) rahatça geçer ve boyler iç tabanına kadar homojen ısı dağılımı sağlar.

- 500 Litre ve Üzeri Boylerler (500L, 750L, 1000L, 1500L, 2000L, 3000L, 5000L): Yüksek sıcak su sirkülasyonu gerektiren otel, site, hastane ve spor salonlarında DN20 (3/4") veya çift hatlı paralel sirkülasyonlu sanayi tipi AISI 316L paslanmaz flex serpantin demetleri kullanılır. DN20 geniş iç çapı, yüksek debili sirkülasyon pompalarının yarattığı basınç kayıplarını minimize eder ve pik kullanım saatlerinde dahi kullanım suyunun 15-20 dakika gibi rekor bir sürede 60°C'ye ulaşmasını sağlar.

Tüm flex serpantin imalatlarımız fabrikamızda 10 Bar Hidrostatik Basınç Testine tabi tutulmakta ve 2 Yıl Resmi Garanti Belgesi ile montaja sunulmaktadır.

6. Malzeme Bilimi: AISI 316L Paslanmaz Çeliğin Korozyon ve Kireç Direnci

Neden standart 304 kalite paslanmaz değil de kesinlikle AISI 316L kalite paslanmaz çelik kullanılmalıdır?

Kullanım sularında bulunan serbest klor iyonları (Cl-) ve çözünmüş tuzlar, standart paslanmaz çeliklerde 'çukurcuk korozyonu' (pitting corrosion) adı verilen noktasal delinmelere yol açar. AISI 316L paslanmaz çeliğin kimyasal bileşiminde bulunan %2 ile %3 oranındaki Molibden (Mo) ve düşük karbon (<%0.03 C) içeriği, klor korozyonuna karşı olağanüstü bir pasif koruma kalkanı oluşturur.

Ayrıca, helisel oluklu flex boru yapısı, kazan suyu sirkülasyonu ve suyun ısınma-soğuma periyotları sırasında mikro genleşme hareketleri yapar. Bu doğal termal esneme hareketi, kalsiyum karbonat (kireç) kristallerinin serpantin borusu yüzeyine yapışmasını engeller. Oluşan ince kireç tabakaları kendi kendine kırılarak boyler tabanına dökülür ve serpantinin ısı transfer verimi yıllar geçse de ilk günkü seviyesinde kalır.

7. Magnezyum Anot Çubuğu Koruması, Kireç Temizliği ve Flanş Bakımı

Yeni 316L paslanmaz flex serpantin takılan bir boylerin ömrünü 15-20 yıla uzatmanın temel şartı, periyodik anot kontrolü ve kireç temizliğidir.

1. Magnezyum Anot Çubuğu Değişimi: Boyler tankı içerisindeki elektrokimyasal korozyonu kendi gövdesini eriterek önleyen 'kurbanlık anot' (Magnezyum Anot), her yıl periyodik olarak kontrol edilmelidir. Çapı %50'den fazla incelmiş veya tamamen erimiş anotlar derhal orijinal DIN 4753 standardına uygun magnezyum anot çubukları ile yenilenmelidir.

2. Boyler Taban Kireç Temizliği: Serpantin montajı sırasında boylerin tabanında biriken kireç, balçık ve kışır tabakası mekanik olarak ve boyler emayesine zarar vermeyen organik kireç çözücülerle tamamen tahliye edilmelidir. Bu temizlik, bakteriyel üremeyi (özellikle Legionella) önler ve su hijyenini garanti eder.

3. Flanş ve Conta Yenileme: Montaj esnasında eskiyen, sertleşen contalar yerine yüksek sıcaklığa ve 10 bar basınca dayanıklı EPDM veya çelik telli grafit flanş contaları kullanılmalı, cıvatalar tork anahtarı ile çapraz düzende eşit sıkılmalıdır.

8. Türkiye Geneli İmalat, Hızlı Lojistik ve Yerinde Dönüşüm Hizmeti

Kazan dairesi ve boyler revizyonu alanında çeyrek asırlık baş mühendislik tecrübemizle, Türkiye'nin 81 ilindeki apartman yönetimlerine, otellere, hastanelere ve endüstriyel tesislere özel ölçülü AISI 316L flanşlı flex serpantin imalatı gerçekleştirmekteyiz.

Viessmann boylerinizin serpantini delindiyse, yeni bir boyler alıp yüzbinlerce lira harcamanıza gerek yoktur. Mevcut boyler flanşınızın cıvata aralıkları, flanş çapı ve boyler derinliğine göre özel olarak tasarlanan paslanmaz flex serpantin ünitelerimiz, montaja hazır contası ve cıvata setiyle birlikte 24-48 saat içerisinde adresinize sevk edilmektedir. İstanbul, Kocaeli, Bursa, Ankara, İzmir, Antalya başta olmak üzere talep halinde uzman teknik ekiplerimiz kazan dairenizde yerinde montaj ve devreye alma hizmeti sunmaktadır.

Arızalı boylerinizin flanş görselini ve etiketini WhatsApp üzerinden bize ileterek 5 dakika içerisinde mühendislik analizi ve net fiyat teklifi alabilirsiniz.

9. Hemen Mühendislik Desteği Alın: 5 Dakikada WhatsApp Teşhisi

Kazan dairesinde sürekli yükselen basınç, su kaçıran emniyet ventilleri veya soğuk su şikayetleriyle vakit kaybetmeyin. Yanlış müdahaleler ve bilgisizce yapılan kaynak girişimleri boylerinizi tamamen kullanılamaz hale getirebilir.

Teknik Danışma ve Sipariş Hattı: 0533 046 61 34

Yapmanız gereken tek şey: Delinen Viessmann boylerinizin ön/alt flanş kapağının ve ürün etiketinin fotoğrafını 0533 046 61 34 numaralı WhatsApp hattımıza göndermektir. Baş mühendislerimiz dakikalar içinde boylerinizin litre kapasitesine uygun DN16 veya DN20 AISI 316L paslanmaz flex serpantin projesini hazırlayacak, net fiyat ve teslimat planını tarafınıza iletecektir.
