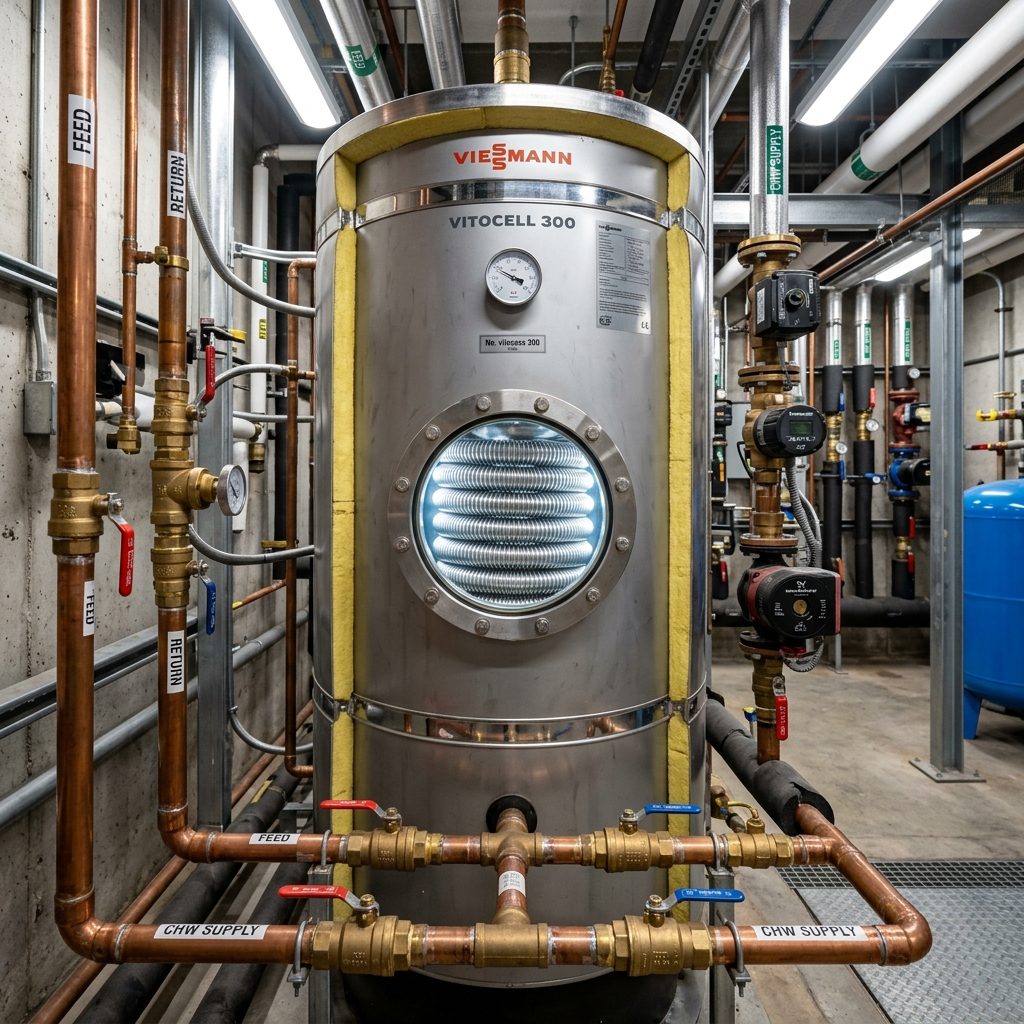

Viessmann Boylerlerde Isı Pompası ve Güneş Enerjisi Uyumlu Geniş Yüzeyli 316L Serpantin

1. Viessmann Boyler Kazanlarında Düşük Sıcaklık Isıtma Rejiminin Termodinamik Analizi

Toplu konut siteleri, merkezi sistem apartmanlar, oteller, spor salonları ve ticari binalarda yaygın olarak kullanılan Viessmann Vitocell serisi boyler kazanları, geleneksel yüksek sıcaklıklı merkezi kazan rejimlerine (80/60°C veya 90/70°C) göre optimize edilmiş standart iç boru demetlerine sahiptir. Ancak günümüzün enerji verimliliği odaklı modernizasyon projelerinde devreye giren hava ve su kaynaklı endüstriyel ısı pompaları ile güneş enerjisi kollektör tarlaları, çalışma karakteristiği gereği düşük sıcaklık rejiminde (gidiş 45°C - 55°C, dönüş 35°C - 40°C) sıcak su üretmektedir.

Termodinamiğin Fourier ısı iletim yasası ve Newton'un soğuma kanunu gereğince, ısı transfer miktarı Q = U · A · ΔTlm formülü ile hesaplanır. Burada U toplam ısı geçiş katsayısını, A ısı transfer yüzey alanını ve ΔTlm logaritmik ortalama sıcaklık farkını temsil eder. Geleneksel fosil yakıtlı kazanlarda yüksek olan ΔTlm değeri, ısı pompası ve güneş enerjisi devreye girdiğinde 10-15°C seviyelerine kadar geriler. Isı transfer yüzeyi (A) sabit kaldığı takdirde, boyler içerisindeki kullanım sıcak suyunun istenilen 45-50°C seviyesine ulaşması imkansızlaşır; kompresörler sürekli devrede kalarak aşırı elektrik tüketir, kavitasyon riski doğar ve sistem sık sık yüksek basınç hatasına (High Pressure Error) düşer.

Bu termodinamik tıkanıklığı aşmanın tek mühendislik yolu, boyler içerisindeki ısı transfer yüzey alanını (A) en az 2 ila 3 katına çıkarmaktır. Boyler gövdesinin mevcut temizlik ve revizyon flanşı üzerinden entegre edilen yüksek yüzeyli AISI 316L paslanmaz flex serpantin demetleri, düşük ΔTlm koşullarında dahi ihtiyaç duyulan anlık ısı enerjisini boyler kullanım suyuna kesintisiz aktararak ısı pompasının COP değerini 4.2 seviyesinin üzerine çıkarır.

2. Isı Pompası ve Güneş Enerjisi Entegrasyonunda Yüzey Alanı Yetersizliğinin Arıza Fiziği

Merkezi sıcak su sistemlerinde ısı pompası veya güneş enerjisi entegre edilmiş fakat serpantin yüzey alanı genişletilmemiş Viessmann boylerlerde ciddi teknik arızalar meydana gelmektedir. Isı pompasından gelen 50°C'deki primer devre akışkanı, boyler içindeki standart yüzeyli boru demetinde enerjisini bırakamadan neredeyse aynı sıcaklıkta ısı pompasına geri döner. Bu durum, primer devre giriş-çıkış sıcaklık farkının (ΔT) 1-2°C gibi verimsiz bir aralığa sıkışmasına yol açar.

Isı pompasının kondenser ünitesinde yoğuşamayan soğutucu gaz akışkanı, evaporatör ve kompresör hattında aşırı basınç birikimine neden olur. Kompresör motor sargıları aşırı ısınır, termik şalterler devreyi keser ve yıllık bazda on binlerce liralık elektrik faturası zararı oluşur. Benzer şekilde, güneş enerjisi devresinde boylere aktarılamayan termal yük kollektörlerde hapsolur; solar sıvısı (glikol) aşırı ısınıp kimyasal parçalanmaya (karamelizasyon) uğrar ve solar sirkülasyon pompaları kuru çalışma kavitasyonuna maruz kalarak yanar.

Spor salonları, oteller ve kalabalık sitelerde tepe kullanım saatlerinde (sabah 07:00-09:00, akşam 19:00-22:00) boyler içerisindeki sıcak su 15 dakika içinde tükenir ve gelen soğuk şebeke suyu ısı pompasının yetersiz transfer yüzeyi sebebiyle ısıtılamaz. Kullanıcılardan gelen 'sıcak su yetmiyor' şikayetlerinin asıl mühendislik sebebi boyler hacminin yetersizliği değil, ısı transfer yüzey alanının düşük primer sıcaklık rejimine uyumsuzluğudur.

3. AISI 316L Paslanmaz Flex Serpantin Malzeme Bilimi ve %2-3 Molibden Zırhı

Merkezi sıcak su boylerlerinde korozyon ve kireçlenme, malzeme seçiminin en kritik parametresidir. Standart karbon çelik veya bakır borular, klorlu şebeke sularında ve yüksek sıcaklık döngülerinde hızla oksitlenir veya galvanik korozyona uğrar. Viessmann boyler dönüşümlerimizde kullandığımız serpantinler, düşük karbonlu ve östenitik yapıya sahip AISI 316L (EN 1.4404) kalite paslanmaz çelikten üretilmektedir.

AISI 316L paslanmaz çeliğin standart 304 serisinden en temel farkı, alaşımında bulunan %2.0 ila %3.0 oranındaki Molibden (Mo) ve %10-14 oranındaki Nikel (Ni) bileşenleridir. Molibden elementi, boyler içerisindeki şebeke suyunda serbest halde bulunan agresif klorür (Cl-) iyonlarının metal kristal sınırlarına sızmasını engelleyerek çukurcuk korozyonuna (pitting corrosion) ve gerilmeli korozyon çatlamasına (SCC) karşı olağanüstü bir kimyasal bariyer oluşturur.

Ayrıca AISI 316L flex yapının helisel boğum geometrisi, laminer akışı kırarak türbülanslı akış (Reynolds sayısı > 4000) yaratır. Türbülanslı akış, sınır tabaka direncini yok ederek ısı geçiş katsayısını düz borulara göre %40 oranında artırır. Isıl genleşme ve büzülme döngüleri sırasında flex boruların mikron düzeyindeki dinamik esnemesi, boru yüzeyinde kireç (kalsiyum karbonat - CaCO3) kristallerinin tutunmasını imkansız kılar; oluşan ince kabuklar yüzeyden kendiliğinden dökülerek boyler tabanına çöker ve serpantinin ısı transfer verimi yıllar boyunca ilk günkü seviyesinde kalır.

4. Boyler Kapasitelerine Göre Serpantin Çap ve Hat Mühendisliği Standartları

Kazan dairesi hidrolik dengesi ve basınç kayıplarının optimize edilmesi için boyler hacmine göre doğru flex serpantin nominal çapı (DN) seçilmelidir. Yanlış boru çapı seçimi, primer devre sirkülasyon pompasında aşırı basma yüksekliği kaybına veya yetersiz debi geçişine neden olur. Mühendislik standartlarımız uyarınca şu boyutlandırma protokolü zorunludur:

1. 500 Litre Altı Boylerler (100L, 160L, 200L, 300L, 450L): Bu kapasitelerdeki boylerler için DN16 (1/2" - 5/8") AISI 316L Paslanmaz Flex Serpantin tasarımı uygulanır. Kompakt flanş açıklıklarından rahatça girebilen bu çap, düşük debili villa tipi ve küçük ticari ısı pompaları ile mükemmel hidrolik uyum yakalar.

2. 500 Litre ve Üzeri Boylerler (500L, 750L, 800L, 1000L, 1500L, 2000L, 3000L, 5000L): Yüksek sıcak su tüketimi olan otel, hastane, yurt, AVM ve toplu konut sitelerinde DN20 (3/4") AISI 316L Paslanmaz Flex Serpantin veya paralel çift hatlı sanayi tipi flex demetleri kullanılır. 1000 litre ve üzerindeki dev kazanlarda, sirkülasyon pompasının basma yüksekliğini korumak ve debi darboğazını (choking effect) önlemek amacıyla serpantin giriş-çıkışları çift manifoldlu olarak boyutlandırılır.

Tüm boyler serpantin tasarımlarımız, fabrikasyon imalatın ardından 10 Bar Hidrostatik Basınç Testine tabi tutulur ve 2 Yıl Resmi Garanti Belgesi ile montaja hazır hale getirilir.

5. Gövdeye Kaynak Yapılmama Kuralı: Emaye Tabakası ve Sac Delinmesi Riski

Saha uygulamalarında en sık karşılaşılan vahim mühendislik hatalarından biri, boyler içerisine ilave serpantin yerleştirmek amacıyla boyler dış cidarının veya bombeli sacının oksijen kaynağı, gazaltı veya elektrot kaynağı ile delinip boru kaynatılmasıdır. Viessmann Vitocell boylerlerin iç yüzeyi, DIN 4753 standartlarına uygun Ceraprotect çift katmanlı emaye cam kaplama ile korozyona karşı mühürlenmiştir.

Boyler gövdesine kaynak tatbik edildiğinde, 1200°C'yi aşan kaynak arkı ısısı sac boyunca hızla yayılır ve iç yüzeydeki emaye tabakasını anında çatlatarak cam yapının pul pul dökülmesine (spalling) yol açar. Emayesi yanan bölgedeki çıplak karbon çelik sac, 60°C'deki klorlu sıcak su ve oksijen ile temas ettiği anda elektrokimyasal korozyon süreci başlar. Ortalama 6 ila 18 ay içerisinde kaynak bölgesinde iğne deliği korozyonu (pitting) sonucu boyler sacı delinir ve kazan dairesini su basar.

Bu sebeple mühendislik metodolojimizde boyler sacına KESİNLİKLE HİÇBİR KAYNAK YAPILMAZ. Tüm 316L flex serpantin demetleri, boylerin gövdesinde orijinal olarak bulunan temizlik ve kontrol flanşı kapağı üzerine özel sızdırmazlık rekorları ve gıdaya uygun EPDM/Klingerit contalar ile işlenir. Boyler flanşı gövdeden sökülür, yeni serpantinli flanş takılır ve civatalar tork anahtarıyla sıkılarak işlem tamamlanır. Böylece emaye kaplamaya tek bir mikronluk dahi zarar verilmez.

6. Katodik Koruma: Magnezyum Anot Çubuğu Kimyası ve Doğru Montaj Kriterleri

Paslanmaz çelik flex serpantin ile emaye kaplı karbon çelik boyler gövdesi aynı su ortamında bir araya geldiğinde, iki farklı metal arasındaki standart elektrot potansiyeli farkından dolayı galvanik korozyon potansiyeli ortaya çıkar. Bu riski ve emaye yüzeyinde zamanla oluşabilecek mikro çatlakları korumanın yegane yolu, DIN 4753-6 normuna uygun Magnezyum Anot Çubuğu ile katodik koruma sağlamaktır.

Magnezyum (-2.37 V elektrot potansiyeli), demir (-0.44 V) ve paslanmaz çeliğe kıyasla çok daha düşük bir elektronegatifliğe sahiptir. Bu sayede magnezyum anot kurban anot görevi üstlenerek boyler içerisindeki suya kendi elektronlarını salar (Mg -> Mg2+ + 2e-) ve boyler gövdesini katot durumuna getirerek paslanmayı tamamen durdurur.

Serpantin dönüşümü yapılan her Viessmann boylerde magnezyum anot kontrolü zorunludur. Çapı orijinal ölçüsünün %50'sinin altına inmiş, kireçle kaplanmış veya erimiş anot çubukları derhal yenilenmelidir. Montaj esnasında anot çubuğunun gövde ile elektriksel temas direnci ölçülmeli, teflon bant veya sızdırmazlık keteni ile anottan gövdeye geçmesi gereken elektron akışı asla izole edilmemelidir. İsteğe bağlı olarak bakım gerektirmeyen harici akımlı titanyum anot sistemleri de entegre edilebilir.

7. Flanş, Conta Değişimi ve Kimyasal Kireç Temizliğinde Kritik Güvenlik Adımları

Yıllarca çalışan Viessmann boylerlerin alt tabanında şebeke suyundan çöken ağır kireç çamuru, kalsiyum tortuları ve biyofilm tabakası birikir. Serpantin montajı öncesinde profesyonel boyler kireç temizliği yapılması, hem yeni 316L serpantinin maksimum verimle çalışması hem de lejyonella (Legionella pneumophila) bakterisi riskinin ortadan kaldırılması için şarttır.

Kireç temizliğinde emaye tabakasına ve paslanmaz flex serpantine asla zarar vermeyen özel inhibitörlü organik asit solüsyonları kullanılmalıdır. Hidroklorik asit (tuz ruhu) gibi agresif kimyasallar emaye yüzeyini matlaştırıp deler, 316L paslanmaz çeliğin pasif tabakasını bozar. Boyler alt tahliye vanasından tortular tamamen boşaltıldıktan sonra iç gövde nötralize edici solüsyonla yıkanır ve durulanır.

Flanş montaj aşamasında eskiyen sertleşmiş contalar mutlaka 120°C sıcaklığa ve 10 Bar basınca dayanıklı, içme suyuna uygun EPDM veya Klingerit contalar ile değiştirilmelidir. Flanş civataları karşılıklı (çapraz) yıldız sıkma deseni takip edilerek tork anahtarı ile eşit kuvvetle sıkılmalıdır. Dengesiz sıkılan flanş civataları, boyler basınç altına girdiğinde contayı patlatır veya flanş sacının kasılarak kaçırmasına neden olur.

8. Apartman, Otel ve Tesisler İçin WhatsApp ile 5 Dakikada Hızlı Teşhis ve Teklif

Merkezi sıcak su sistemlerinde arıza ve verimsizlik durumunda tesislerin günlerce bekleme lüksü yoktur. Apartman ve site yöneticileri, otel teknik müdürleri, AVM ve hastane işletmecileri için yerinde mühendislik tespit süreçlerini dijitalleştirdik. Kazan dairenizdeki Viessmann boylerin mevcut flanş kapağının, kazan etiketinin ve boyler bağlantı borularının fotoğraflarını WhatsApp hattımıza ilettiğinizde teknik ekibimiz 5 dakika içinde sisteminizi analiz eder.

0533 046 61 34 numaralı mühendislik destek hattımız üzerinden paylaşılan teknik veriler ışığında, boylerinizin hacmi (örneğin 300L Vitocell 100 veya 1000L Vitocell 300), bağlı olan ısı pompası gücü (kW) veya güneş enerjisi kollektör sayısı hesaplanır. İhtiyacınız olan DN16 veya DN20 AISI 316L paslanmaz flex serpantin yüzey alanı (m²), flanş delik çapları ve conta setleri tam ölçülü olarak projelendirilir.

Fabrikasyon olarak imal edilen, 10 Bar basınç testinden geçirilmiş ve 2 Yıl Resmi Garanti Belgesi ile sertifikalandırılmış serpantin flanş modülünüz aynı gün kargoya verilir veya uzman montaj ekiplerimizce yerinde montajı yapılarak sisteminiz birkaç saat içinde devreye alınır.
