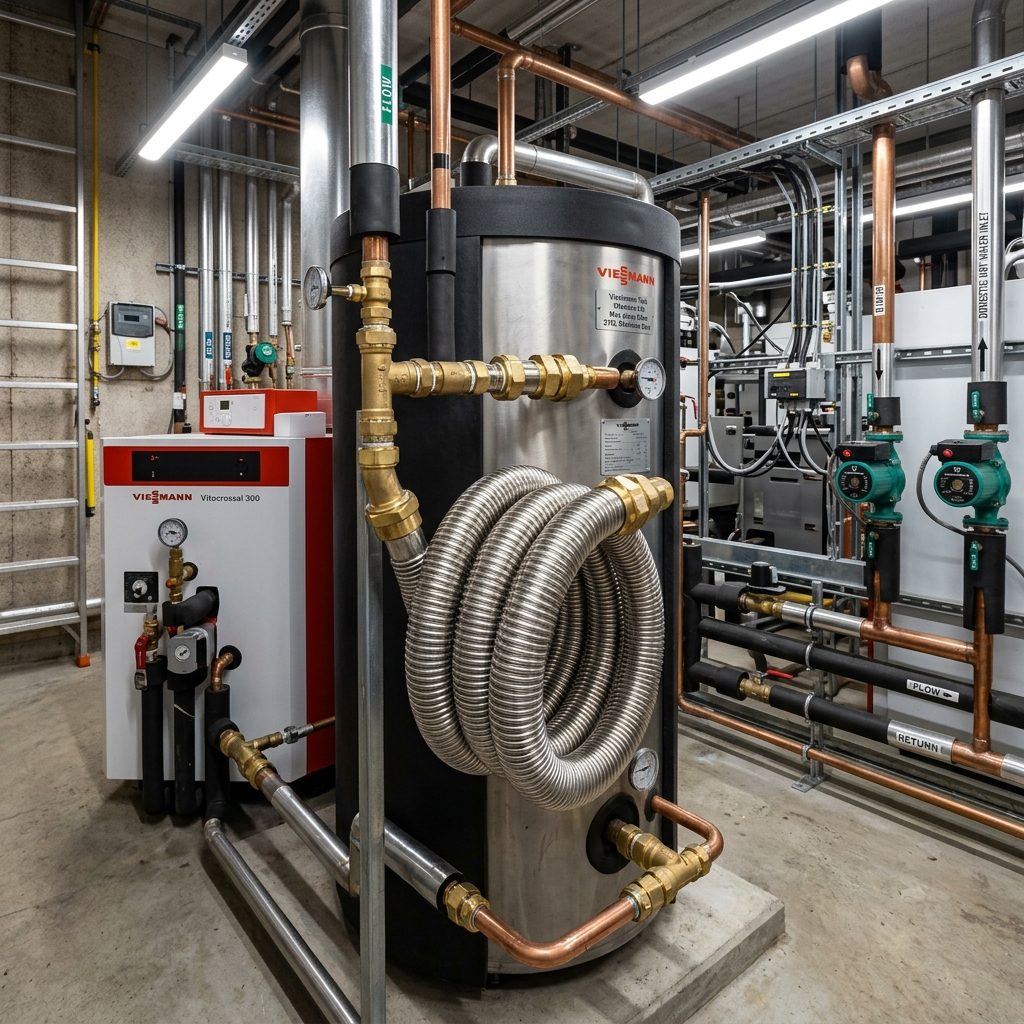

Viessmann Merkezi Sistem Boylerlerde Kireçlenme ve %35 Doğalgaz Tasarruf Kılavuzu

1. Viessmann Merkezi Sistem Boylerlerde Kireçlenme Dinamiği ve Isı Transfer Kayıpları

Merkezi ısıtma sistemlerinde kullanılan Viessmann boyler kazanları, kullanım sıcak suyu hazırlama sürecinde şebeke suyunda çözünmüş halde bulunan kalsiyum (Ca2+) ve magnezyum (Mg2+) iyonlarına maruz kalır. Su sıcaklığı 55°C üzerine çıktığında kalsiyum bikarbonat bileşikleri termal olarak parçalanarak kalsiyum karbonat (CaCO3) halinde boyler serpantini yüzeyinde kristalleşir.

Kireç tabakasının termal iletkenlik katsayısı (λ ≈ 0.8 - 2.2 W/mK), çeliğin termal iletkenliğine (λ ≈ 45 - 50 W/mK) kıyasla son derece düşüktür. Serpantin boru cidarlarında oluşan yalnızca 2 mm kalınlığındaki kireç ve kışır tabakası, kazan ile kullanım suyu arasındaki ısı transfer katsayısını (U değeri) %40'a varan oranda düşürür. Bu yalıtkan katman sebebiyle brülör hedef kullanım suyu sıcaklığına ulaşabilmek için %30 ila %35 oranında daha fazla doğalgaz yakmak zorunda kalır.

2. Düşük Verim ve Geç Isınma Probleminin Arıza Fiziği

Apartman, toplu konut siteleri, oteller ve hastaneler gibi yüksek pik debili sıcak su tüketen tesislerde sabah ve akşam saatlerinde suyun geç ısınması veya hiç ısınmaması en sık karşılaşılan problemdir. Kireçle kaplanan boyler serpantini, primer devre kazan suyundaki ısı enerjisini boyler içerisindeki sekonder kullanım suyuna aktaramaz.

Sonuç olarak primer dönüş suyu sıcaklığı yüksek kalır, kazan modülasyona girerek brülör alevini kısar veya durdurur. Ancak boyler gövdesindeki su henüz istenen 60°C konfor seviyesine ulaşamamıştır. Tesisat sirkülasyon pompaları sürekli devrede kalarak elektrik tüketimini artırırken, daire sakinlerine veya otel misafirlerine ılık su gitmesi şikayetlerin ana kaynağıdır.

3. Neden Boyler Gövdesine Kaynak Yapılmaz? Emaye ve Sac Delinmesi Riski

Sahada yapılan en kritik mühendislik hatalarından biri, delinen veya kireçten tıkanan boyler serpantini borularını kazan gövdesine kaynak yaparak onarmaya çalışmaktır. Viessmann boylerlerin iç yüzeyi, korozyonu önlemek amacıyla yüksek sıcaklıkta fırınlanmış termo-emaye (cam astar) tabakası ile kaplanmıştır.

Herhangi bir kaynak işlemi esnasında ulaşılan 1200°C - 1500°C lokal ısı, kaynak noktasının çevresindeki emaye tabakasını tamamen yakar, cam dokuda mikronluk çatlaklar ve kılcal dökülmeler oluşturur. Emayesi yanan çıplak karbon çeliği sac, sıcak kullanım suyunun içerisindeki klor ve çözünmüş oksijen ile doğrudan temas ederek 3 ila 6 ay içerisinde elektrokimyasal korozyona uğrar ve boyler gövdesi delinerek kullanılamaz hale gelir. Serpantin revizyonları kesinlikle kaynaksız, flanş bağlantılı mekanik tasarımla gerçekleştirilmelidir.

4. AISI 316L Paslanmaz Flex Serpantin Teknolojisi ve Malzeme Bilimi

Boyler kazanlarında maksimum ısıl iletkenlik ve korozyon dayanımı sağlamak için AISI 316L (1.4404) kalite paslanmaz çelik spiral flex borular kullanılır. Standart AISI 304 çelikten farklı olarak AISI 316L alaşımında %2 ila %3 oranında Molibden (Mo) ve düşük karbon (<%0.03 C) bulunur. Bu kimyasal kompozisyon, kullanım suyunda yoğun bulunan klorür iyonlarının neden olduğu çukurcuk (pitting) korozyonuna ve gerilmeli korozyon çatlağına karşı tam koruma sağlar.

Flex boruların oluklu (ondüleli) yapısı türbülanslı akış rejimi oluşturur. Akışkanın boru cidarına laminer oturmasını engelleyen bu mikro-türbülans, kalsiyum karbonat kristallerinin boru yüzeyine tutunmasını mekanik olarak bloke eder. Böylece AISI 316L paslanmaz flex serpantin kendi kendini kireçten arındırma (self-cleaning) dinamizmine sahip olur.

5. Boyler Hacmine Göre Mühendislik Çap Seçimi Standartları

Merkezi sıcak su sisteminin hidrolik direnci ve ısıl transfer alanı, boyler hacmine uygun nominal boru çapı ile doğrudan ilişkilidir:

• 500 Litre Altı Boylerler (100L - 450L): Daire tipi ve küçük ticari boyler kazanlarında DN16 (1/2" - 5/8") AISI 316L Paslanmaz Flex Serpantin tercih edilir. DN16 hat, düşük kazan pompası debilerinde dahi optimum akış hızı ve maksimum ısı geçiş alanı sunar.

• 500 Litre ve Üzeri Boylerler (500L - 5000L): Siteler, oteller, AVM'ler ve spor salonlarında kullanılan yüksek hacimli boylerlerde hidrolik basınç kayıplarını minimumda tutmak için DN20 (3/4") AISI 316L Paslanmaz Flex Serpantin veya çift hatlı sanayi tipi flex serpantin demeti uygulanır. Bu tasarım, pik tüketim saatlerinde bile suyun anlık olarak rejenerasyonunu sağlar.

6. 10 Bar Hidrostatik Basınç Testi ve 2 Yıl Garanti Standardı

İmalatı ve montajı tamamlanan her özel bükümlü paslanmaz flex serpantin kiti, boyler içerisine yerleştirilmeden önce test standında 10 Bar hidrostatik basınç testine tabi tutulur. Tesisattaki olası koç darbeleri (su darbesi) ve primer devre basınç dalgalanmalarına karşı boru mukavemeti, büküm dirsekleri ve nipel bağlantıları hassas manometrelerle kontrol edilir.

Fabrika standartlarında test edilen ve sertifikalandırılan 316L paslanmaz flex serpantin uygulamaları, malzeme ve işçilik hatalarına karşı 2 Yıl Resmi Garanti Belgesi ile güvence altına alınır. Bu sertifikasyon, kazan dairesi işletme güvenliğini uluslararası normlara taşır.

7. Magnezyum Anot Çubuğu Katodik Koruması ve Korozyon Kalkanı

Viessmann boyler kazanlarında emaye üzerindeki mikro gözeneklerin ve metal yüzeylerin korunması kurbanlık Magnezyum Anot (Mg) çubukları ile sağlanır. Magnezyumun elektropotansiyeli (-2.37 V), demir ve çeliğin potansiyelinden daha negatiftir. Bu sayede galvanik hücrede korozyon akımı boyler sacı yerine magnezyum anota yönelir ve anot kendini feda ederek kazanın delinmesini önler.

Magnezyum anot çubuğunun yılda en az bir kez boyler flanş kapağı açılarak kontrol edilmesi şarttır. Çapı %50'den fazla erimiş veya üzeri kireçle kaplanmış anotlar derhal orijinal magnezyum alaşımlı yenisi ile değiştirilmelidir. Anotu tükenmiş bir boyler kazanı, korozyona karşı tamamen savunmasızdır.

8. Boyler Flanş-Conta Revizyonu ve Periyodik Kireç Temizliği Aşamaları

Kazan dairesi bakım süreçlerinde boyler tabanında biriken kireç balçığı ve kışır tabakası tahliye edilmelidir. Mekanik temizlik işleminde asit bazlı ağır kimyasallar kullanılmamalıdır; agresif kimyasallar emaye dokusuna ve serpantin bağlantılarına geri dönülmez zararlar verir.

Temizlik sonrası boyler flanş kapağı kapatılırken eskiyen, elastikiyetini kaybetmiş ve sertleşmiş contalar kesinlikle yeniden kullanılmamalıdır. EPDM veya yüksek sıcaklığa dayanıklı klingerit boyler contası yenilenmeli, flanş civataları tork anahtarı ile çapraz düzende sıkılarak sızdırmazlık garanti altına alınmalıdır.

9. Apartman, Otel ve Tesis Yöneticileri İçin %35 Doğalgaz Tasarruf Protokolü

Kazan dairelerinde enerji verimliliğini maksimize etmek ve doğalgaz faturalarını %35 düşürmek için şu 4 adımlı mühendislik protokolü uygulanmalıdır:
1. Kireçten tıkanmış verimsiz serpantinleri AISI 316L paslanmaz flex serpantin ile kaynaksız olarak yenileyin.
2. Boyler su sıcaklığını legionella bakterisi riskine karşı 60°C'de sabit tutarken serpantin verimi sayesinde kazanın düşük alev modülasyonunda çalışmasını sağlayın.
3. Magnezyum anot çubuklarını her yıl periyodik olarak kontrol edin ve tükendikçe yenileyin.
4. Boyler gövde izolasyonunu ve boru hattı vana ceketlerini kontrol ederek kazan dairesi ısı yayılım kayıplarını sıfırlayın.
