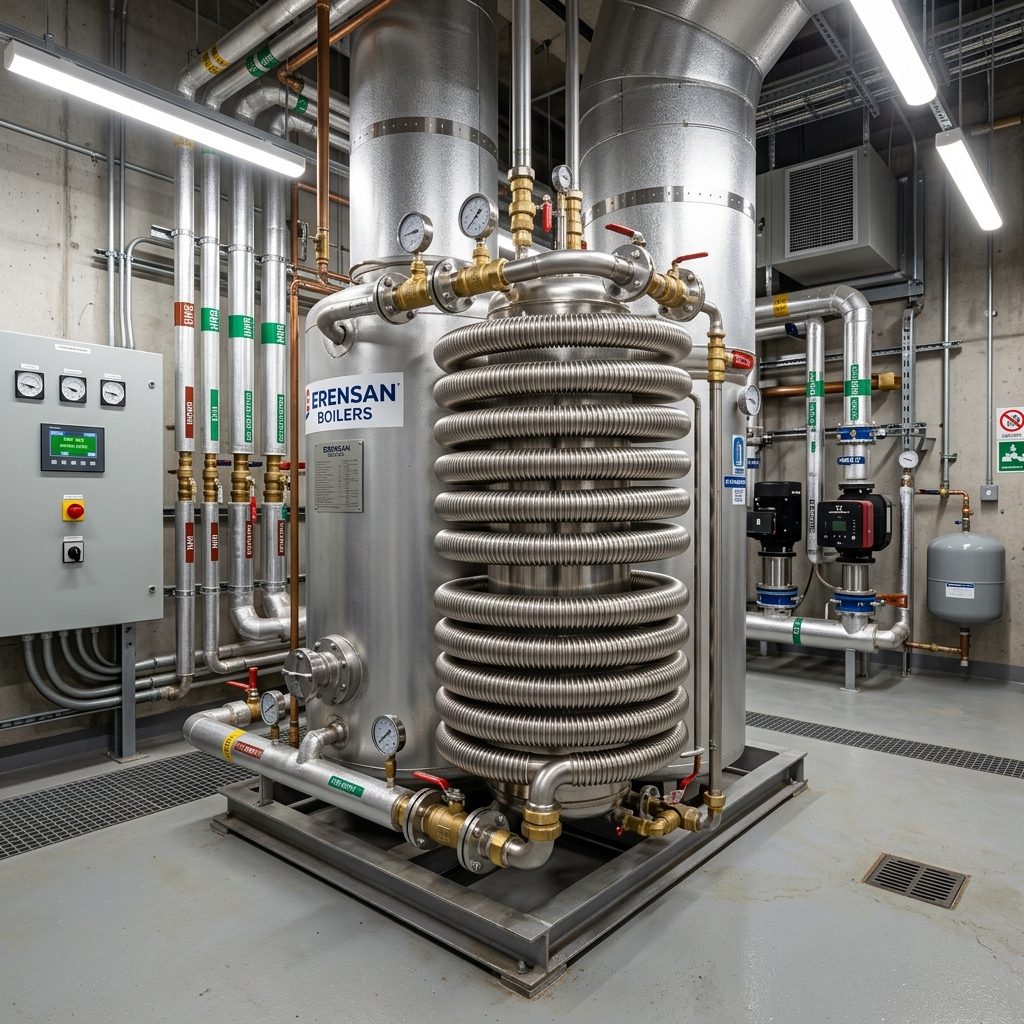

Erensan Boyler Flanş Kapağı ve Conta Değişimi: 10 Bar Sızdırmazlık Rehberi

1. Merkezi Sıcak Su Sistemlerinde Erensan Boyler Flanş Kapağının Mekanik Önemi

Apartmanlar, siteler, oteller, hastaneler ve ticari sosyal tesislerde kesintisiz kullanım sıcak suyu temini, doğrudan boyler kazanının yapısal kararlılığına bağlıdır. Erensan emaye boylerlerde flanş kapağı; serpantin giriş-çıkış hatlarını, termovelleri, magnezyum anot çubuklarını ve temizlik/revizyon açıklığını üzerinde barındıran en kritik basınçlı kap bileşenidir.

İşletme basıncının 6 ila 8 bar arasında dalgalandığı, hidrofor darbeleriyle anlık 10 bar eşiğine ulaşıldığı merkezi sistemlerde, flanş kapağı sürekli olarak dinamik mekanik gerilmelere maruz kalır. Termal genleşme ve büzülme döngüleri (ΔT = 50°C - 60°C), flanş cıvatalarında elastik uzamalara yol açarken, yüzey basma geriliminin düşmesi mikro sızıntıları tetikler. Doğru torklanmamış veya korozyona uğramış bir flanş kapağı, yalnızca enerji kaybı yaratmakla kalmaz, altındaki izolasyon ceketini ıslatarak korozyon hızını geometrik olarak artırır ve kazan dairesi zemininde onarılamaz yapısal felaketlere zemin hazırlar.

2. Boyler Alt Flanşında Su Kaçağının Termodinamik ve Kimyasal Nedenleri

Boyler flanş bölgesinde gözlemlenen sızıntıların kök nedeni nadiren sadece conta yıpranmasıdır; altta yatan karmaşık termomekanik ve elektrokimyasal süreçlerin bir sonucudur. Boyler içerisindeki su sıcaklığı 10°C şebeke beslemesinden 60°C kullanım sıcaklığına yükseldiğinde, su hacminde yaklaşık %2,2 oranında bir genleşme meydana gelir. Genleşme tankının membran deformasyonu veya ön gaz basıncının düşmesi durumunda, boyler içi basınç tahliye ventilinin sınırını zorlayarak flanş yüzeyine eksantrik yükler bindirir.

Kimyasal boyutta ise sudaki klorür (Cl-) ve sülfat (SO4^2-) iyonları, flanş kaynak boynu ve cıvata yuvalarında kılcal çatlak korozyonu (crevice corrosion) başlatır. Flanş boğazındaki sıcaklık gradyanı, çözünmüş kirecin (CaCO3) flanş dudaklarında kristalleşmesine yol açar. Bu kireç tabakası, conta yüzeyinin metal ile homojen temasını imkansız hale getirerek sızdırmazlık hattını bozar. Basınç altında contanın dışa doğru kusması (blow-out) ile birlikte ani debi kayıpları ve kazan dairesi su basma riskleri ortaya çıkar.

3. Neden Boyler Gövdesine ve Flanşa Kaynak Yapılmaz? Emaye ve Sac Fiziği

Flanş kapağı boğazında veya gövde kaynak dikişlerinde mikro çatlak ve sızıntı tespit edildiğinde sahada yapılan en vahim mühendislik hatası, bölgeye elektrot veya gazaltı kaynağı ile müdahale etmektir. Erensan boylerlerin iç yüzeyi, 850°C - 900°C fırınlama sıcaklığında pişirilmiş titanyum katkılı camsı emaye (enamel) katmanı ile kaplıdır. Bu katman, çeliği sudaki agresif oksijenden ve korozyondan tamamen izole eder.

Kaynak pensesi veya hamlacı metal yüzeye değdirildiği anda yerel sıcaklık 1400°C'nin üzerine çıkar. Isıl genleşme katsayısı çelikten (α ≈ 12 x 10^-6 /K) çok daha düşük olan emaye tabakası (α ≈ 8-9 x 10^-6 /K), kaynak bölgesinin arkasında ve 10-15 cm çevresinde termal şok etkisiyle pul pul dökülür (spalling). Çıplak kalan siyah sac, sıcak su ve çözünmüş oksijen ile temas ettiği anda 'Pitting' (noktasal) korozyon başlar. 10 bar işletme basıncı altında çalışan bir boylerde, arkasında koruyucu emayesi kalmamış kaynaklı bölge, 3 ila 6 ay içerisinde mikron mertebesindeki çatlaklardan patlayarak kazan gövdesini tamamen hurdaya çıkarır. Bu sebeple flanş tamiratında kaynak KESİNLİKLE yasaktır; mekanik kovanlama, flanş kapağı değişimi ve doğru conta yenilemesi yegane bilimsel çözümdür.

4. Conta Seçiminde Mühendislik Kriterleri: EPDM, Silikon ve Klingrit Karşılaştırması

Flanş sızdırmazlığında kullanılacak contanın seçimi, boylerin işletme ömrünü doğrudan belirler. Standart tesisat işlerinde kullanılan ucuz ve kalitesiz kauçuk contalar, 60°C üzerindeki sıcak sularda hızla pişer, sertleşir ve elastikiyet modülünü yitirerek kırılgan hale gelir. Boyler flanş sızdırmazlığında yalnızca yüksek sıcaklığa dayanıklı gıda normlarına uygun Peroksit Kürlü EPDM veya Saf Medikal Silikon levhalar tercih edilmelidir.

EPDM contalar, -30°C ile +140°C sürekli çalışma sıcaklığı ve yüksek çekme mukavemeti ile 10 bar basınca karşı mükemmel direnç gösterir. Geri yaylanma (resilience) kabiliyeti sayesinde sıcaklık salınımlarında cıvata gevşemelerini kompanse eder. Klingrit (asbestsiz aramid lifli) contalar ise çok yüksek basınçlara dayanıklı olmakla birlikte, sert yapıları nedeniyle emaye flanş dudaklarındaki mikro dalgalanmaları tolere etmek için aşırı sıkma torku gerektirir; bu da flanş emayesinin ezilip kırılmasına yol açabilir. Bu nedenle Erensan boylerlerde 5-6 mm et kalınlığında, kord bezli veya yüksek yoğunluklu kanallı EPDM contaların kullanımı teknik şartnamelerin vazgeçilmez kuralıdır.

5. AISI 316L Paslanmaz Flex Serpantin Entegrasyonu: DN16 ve DN20 Standartları

Erensan boylerlerde ısıtıcı akışkanın ısısını kullanım suyuna aktaran serpantin demeti zamanla kireçle kaplanır veya boru cidarlarından delinir. Karbon çelik veya bakır borular yerine flanş kapağına entegre edilen AISI 316L paslanmaz flex serpantinler, üstün akışkan dinamiği ve mukavemet sunar. İmalat ve dönüşüm sürecinde boyler hacmine göre seçilen boru çapı şu standartlara tam olarak uymalıdır:

- 500 Litre Altı Boylerler (100L - 450L): Bu kapasitedeki Erensan boylerlerde iç hidrolik hacim ve flanş boğaz çapı gereği DN16 (1/2" - 5/8") AISI 316L paslanmaz flex serpantin kullanılır. Bu kesit, düşük debili primer sirkülasyon hatlarında yüksek ısı transfer katsayısı sağlar.
- 500 Litre ve Üzeri Boylerler (500L - 5000L): Yüksek sıcak su tüketimi olan otel, site ve hastane tipi boylerlerde hidrolik direnci (basınç düşüşünü) minimumda tutmak ve primer debiyi karşılamak için mutlaka DN20 (3/4") AISI 316L paslanmaz flex serpantin (veya paralel çift hatlı sanayi tipi flex demeti) flanşa kaynaklanmadan mekanik rekorlu/baskılı kovan sistemiyle monte edilmelidir.

AISI 316L paslanmaz çeliğin formülasyonundaki %2-3 Molibden (Mo) katkısı, şebeke suyundaki agresif klor iyonlarının oluşturduğu oyuklaşma korozyonuna karşı zırh görevi görür. Flex serpantinin körüklü yapısı, ısınma ve soğuma esnasında mikro genleşme hareketleri yaparak boru dış yüzeyinde kireç (kalsiyum karbonat) kristallerinin tutunmasını engeller; kireç kabukları titreşimle dökülerek serpantin verimini daima zirvede tutar.

6. Boyler Kireç Temizliği ve Flanş İçi Kimyasal/Mekanik Bakım Protokolü

Flanş kapağı söküldüğünde Erensan boylerin tabanında biriken yüzlerce kilogramlık kireç ve tortu tabakası ile karşılaşılır. Kalsiyum ve magnezyum tuzları, su sıcaklığının 50°C'yi aştığı her noktada çökelerek flanş boğazını, serpantin aralarını ve gövde tabanını işgal eder. Kireç tabakasının termal iletkenliği (k ≈ 0.8 - 1.2 W/mK), çeliğinkinden (k ≈ 50 W/mK) yaklaşık 50 kat daha düşüktür. Bu durum primer devre yakıt tüketimini %30'a varan oranlarda artırır.

Flanş revizyonu sırasında emaye kaplamaya asla sivri demir murçlar veya çekiç darbeleriyle vurulmamalıdır; mekanik darbeler emayeyi mikron seviyesinde çatlatır. Boyler içi özel inhibitörlü organik kireç çözücü solüsyonlar ve düşük basınçlı nötralize su jetleri ile yıkanmalıdır. Flanş basma yüzeyleri, tel fırça yerine özel yumuşak aşındırıcı pedlerle temizlenmeli, sızdırmazlık kanalında kalıntı bırakılmamalıdır. Temizlenmeyen her mikronluk tortu, yeni takılacak contanın altına girerek 10 bar basınç testinde kılcal su yolları oluşturacaktır.

7. Katodik Koruma: Magnezyum Anot Çubuğunun Flanş Sızdırmazlığı ile İlişkisi

Erensan boylerlerin flanş kapağı üzerinde yer alan magnezyum anot çubuğu, sistemin elektrokimyasal sigortasıdır. DIN 4753 standardı gereğince emaye kaplı boylerlerde, üretim veya işletme kaynaklı oluşabilecek kılcal emaye porları katodik koruma ile muhafaza edilir. Magnezyum (-2.37 V elektrot potansiyeli), çelikten (-0.44 V) çok daha aktif bir metal olduğu için galvanik korozyon hücresinde kendisini feda ederek boyler sacının delinmesini önler.

Magnezyum anot tamamen eridiğinde (tükendiğinde), sudaki galvanik akım doğrudan flanş boğazındaki kaynak dikişlerine, cıvata deliklerine ve serpantin bağlantılarına yönelir. Flanş kapağının arkasındaki dişli kovanlar hızla oksitlenerek diş sıyırmalarına ve contanın bastığı flanş yakasının aşınmasına yol açar. Bu nedenle her flanş kapağı açıldığında magnezyum anot çubuğunun çapı kumpasla ölçülmeli, kütlesinin %50'sinden fazlasını kaybetmiş anotlar derhal orijinal standardındaki saf magnezyum çubuklarla yenilenmelidir. Anot dişli tapasına teflon sarılırken iletkenlik koparılmamalı, boyler gövdesi ile omik temas mutlaka doğrulanmalıdır.

8. Torklama Protokolü ve 10 Bar Hidrostatik Basınç Testi Standartları

Boyler flanş kapağı montajında en sık yapılan hata cıvataların gelişi güzel veya dairesel sırayla aşırı sıkılmasıdır. Asimetrik sıkılan cıvatalar contanın bir tarafta ezilip yırtılmasına, karşı tarafta ise boşluk kalarak sızdırmasına neden olur. Flanş cıvataları mutlaka 'Yıldız Çapraz' (Star Pattern) sıkma sırasıyla ve kalibre edilmiş bir tork anahtarı kullanılarak üç kademede sıkılmalıdır (Örn: %30 - %60 - %100 nihai tork değeri).

Montaj tamamlandıktan sonra boyler işletmeye hemen alınamaz. DIN 4753 ve EN 12897 standartları uyarınca sisteme soğuk su basılarak tüm hava tahliye ventillerinden tahliye edilir. Ardından kalibreli el veya motorlu hidrostatik test pompası ile boyler kademeli olarak 10 Bar Hidrostatik Basınç Testine tabi tutulur. Sistem 10 bar basınç altında en az 30-45 dakika bekletilir. Bu süre zarfında manometrede 0.1 bar dahi basınç düşüşü olmamalı, flanş kapağı çevresi, cıvata dipleri ve serpantin çıkışları ayna ve pudra kontrolü ile taranarak mutlak sızdırmazlık teyit edilmelidir. Testi başarıyla geçen montajlara 2 Yıl Resmi Garanti Belgesi düzenlenerek kazan dairesi teslim edilir.

9. Apartman ve Tesis Yöneticileri İçin Periyodik Bakım ve Hızlı Teşhis Rehberi

Apartman yöneticileri, otel teknik müdürleri ve tesis amirleri için kazan dairesindeki plansız bir boyler arızası, yüzlerce sakinin veya misafirin sıcak susuz kalması ve ağır tazminat riskleri demektir. Flanş altındaki izolasyon kılıfında sararma, kireç pası izleri, cıvata başlarında beyaz kireç çiçeklenmesi veya zemine damlayan tek bir damla su dahi görüldüğünde acil müdahale safhasına geçilmelidir.

Arızanın boyutu ve boylerinizin kurtarılabilirlik durumu dakikalar içinde tespit edilebilir. Kazan dairenizdeki Erensan boylerin flanş kapağını, serpantin bağlantılarını ve kazan etiketini kapsayacak şekilde net fotoğraflarını çekip 0533 046 61 34 numaralı teknik danışma hattımıza WhatsApp üzerinden ilettiğinizde; Baş Mühendislik ekibimiz 5 dakika içinde görsel arıza teşhisi yaparak flanş revizyonu, 316L paslanmaz flex serpantin imalatı ve yerinde müdahale maliyet analizini resmi teklif olarak tarafınıza sunmaktadır.
