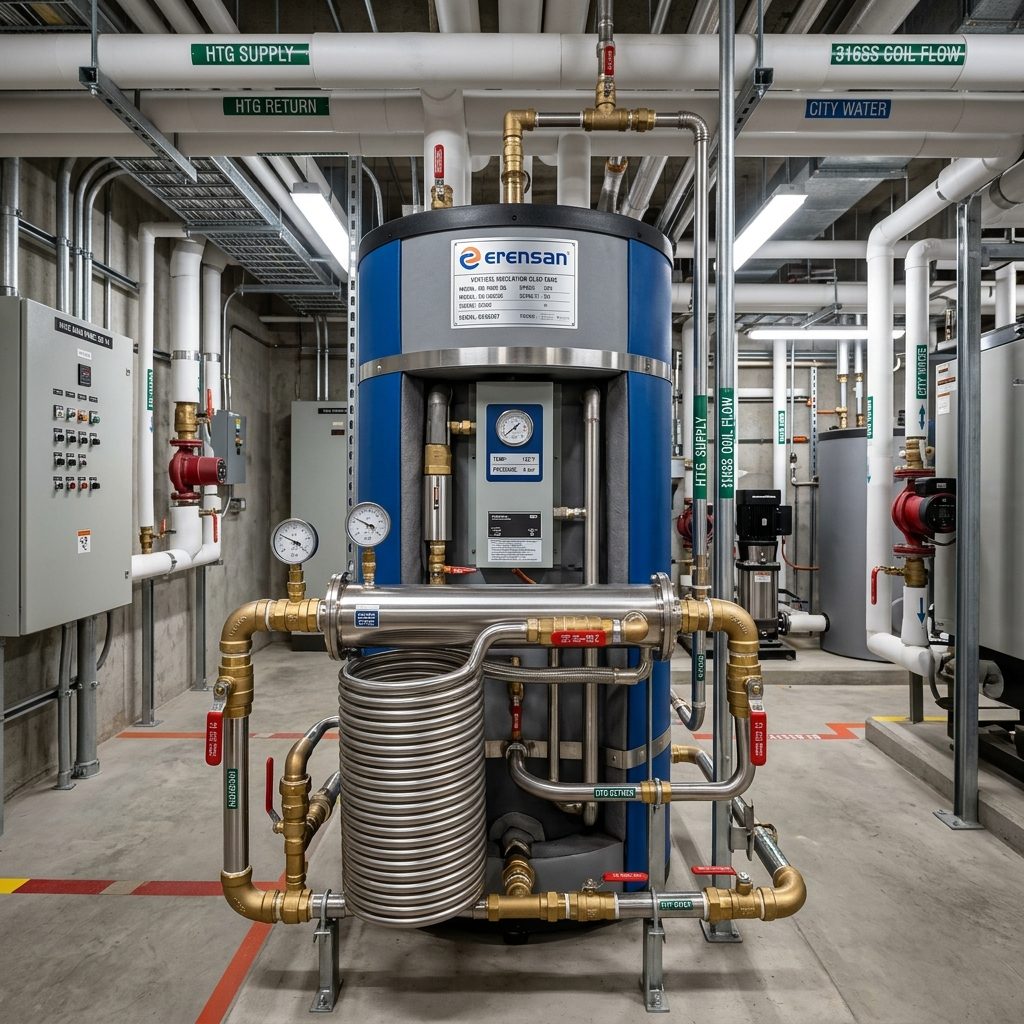

Erensan Tek Serpantinli Boyleri Çift Serpentine Dönüştürme ve Hibrit Güneş Entegrasyonu

Merkezi Sıcak Su Tesisatlarında Hibrit Dönüşüm İhtiyacı ve Erensan Boyler Altyapısı

Toplu konut siteleri, oteller, spor salonları, yurtlar ve hastaneler gibi yüksek debili kullanım sıcak suyu tüketen tesislerde enerji maliyetleri işletme bütçesinin en büyük kalemini oluşturmaktadır. Erensan marka tek serpantinli emaye boylerler, Türkiye'nin yapı stoğunda uzun yıllardır sağlam gövde yapıları ve yüksek basınç dayanımlarıyla yer almaktadır. Ancak yalnızca merkezi kalorifer kazanına veya brülöre bağlı tek bir serpantinle çalışan bu sistemler, yaz aylarında dahi devasa ana kazanların sadece kullanım sıcak suyu üretmek amacıyla düşük verimle devreye girmesine yol açar.

Sıcak su hazırlama maliyetlerini minimize etmenin en rasyonel mühendislik yolu, çatıya kurulacak güneş enerjisi kollektör tarlasından elde edilen bedava ısıl enerjiyi boyler içerisindeki suya aktarmaktır. Ancak işletmelerde halihazırda tek serpantinli Erensan boyler bulunması, yöneticileri ciddi bir ikilemle karşı karşıya bırakır: Mevcut çalışır durumdaki boyleri hurdaya ayırıp fahiş bedellerle yeni bir fabrika çıkışlı çift serpantinli boyler satın almak ya da güneş enerjisi potansiyelinden mahrum kalmak. Baş mühendislik kadromuz tarafından geliştirilen temizleme flanşı üzerinden kaynaksız AISI 316L paslanmaz flex serpantin entegrasyonu, tam bu noktada devreye girerek mevcut gövdeyi korur ve tesise ikinci bir bağımsız ısı transfer devresi kazandırır.

Mühendislik Analizi: Neden Gövdeye Asla Kaynak Yapılamaz?

Sahada en sık karşılaştığımız ölümcül teknik hata, tek serpantinli boyleri çift serpentine çevirmek amacıyla boyler gövdesinin plazma veya oksijenle delinerek içerisine demir boru kaynatılmaya çalışılmasıdır. Erensan boylerlerin iç yüzeyi, DIN 4753 standartlarına uygun olarak 850°C ile 900°C arasında fırınlanmış camsı titanyum emaye ile kaplanmıştır. Emaye, karbon çeliği korozyondan ve delinmeden koruyan yegane kalkandır. Gövde sacına dışarıdan veya içeriden tatbik edilecek herhangi bir kaynak arkı, 1200°C'yi aşan lokal sıcaklık yayılımı nedeniyle arka yüzeydeki emaye tabakasını anında çatlatır, yakar ve pul pul dökülmesine sebep olur.

Emayenin yandığı noktada çıplak kalan ST 37-2 karbon çeliği sac, şebeke suyundaki çözünmüş oksijen ve agresif klor iyonları ile doğrudan temas eder. Termodinamik olarak pasifleşme kabiliyeti olmayan bu bölgede galvanik korozyon mikro piting (iğne deliği korozyonu) şeklinde başlar. Kaynak yapılan bir emaye boyler, işletme basıncı altında 3 ila 8 ay gibi kısa bir sürede tam kaynak dikişinin kenarından delinir ve kazan dairesini su basmasıyla sonuçlanan telafisiz hasarlar üretir. Bu sebeple dönüşüm mühendisliğimizde gövdeye kesinlikle tek bir kaynak dikişi dahi atılmaz; tüm entegrasyon boylerin mevcut alt revizyon flanş kapağı üzerinden cıvatalı ve contalı mekanik montajla tamamlanır.

Korozyon Fiziği: %2-3 Molibden Katkılı AISI 316L Paslanmaz Çeliğin Üstünlüğü

Dönüşümde kullanılan ilave serpantinin malzeme kalitesi, sistemin ömrünü belirleyen en kritik parametredir. Standart paslanmaz çelikler (örneğin AISI 304), şehir şebeke sularında dezenfeksiyon amaçlı bulunan serbest klor iyonlarına (Cl-) karşı 60°C üzerindeki sıcaklıklarda gerilme korozyonu çatlamasına (SCC) ve çukurcuk korozyonuna uğrar. Buna karşılık imalatımızda kullandığımız AISI 316L (EN 1.4404) kalite ostenitik paslanmaz çelik, alaşımında barındırdığı %16-18 Krom, %10-14 Nikel ve en önemlisi %2-3 oranındaki Molibden (Mo) sayesinde klorür ataklarına karşı aşılmaz bir pasif koruma tabakası oluşturur.

Molibden atomları, kristal kafes yapısındaki klor difüzyonunu engelleyerek oyuklaşma direnç eşdeğerini (PREN) güvenli sınırların çok üzerine taşır. Boyler içindeki suyun sıcaklığı 85°C seviyelerine çıksa dahi 316L paslanmaz flex boru cidarında korozyon atağı gerçekleşmez. Düşük karbonlu ('L' - Low Carbon) kimyasal kompozisyonu sayesinde taneler arası korozyon riski bütünüyle bertaraf edilir. Böylece kireçli, sert ve klorlu kullanım sularında dahi malzeme mekanik mukavemetini ve ısı iletim katsayısını en az 20 yıl boyunca kararlı şekilde korur.

Dalgalı Flex Geometrisi, Kendi Kendini Temizleme (Self-Cleaning) ve Termal Esneme

Klasik düz borulu serpantinlerin en büyük işletme zafiyeti kireç taşı (kalsiyum karbonat - CaCO3 ve magnezyum hidroksit - Mg(OH)2) kışkırıdır. Düz dikişli boruların pürüzsüz dış yüzeyinde biriken kireç, taşlaşarak zamanla 3-5 mm kalınlığında termal bir bariyer meydana getirir. Kirecin ısı iletim katsayısı (λ ≈ 0.8 - 1.2 W/mK), paslanmaz çeliğin (λ ≈ 16 W/mK) çok altında olduğundan ısı transferi felce uğrar ve suyun ısınma süresi katlanarak artar.

Özel imalatımız olan derin dalgalı (ondülasyonlu) AISI 316L flex serpantin borularında ise akışkan hidrodinamiği ve termomekanik hareket kireç oluşumuna izin vermez. Güneş enerjisi sisteminden gelen sıcak akışkan serpantin içinden her geçtiğinde boru cidarı mikron mertebesinde genleşir; sirkülasyon durduğunda ise büzülür. Bu sürekli mikro-termal genleşme ve büzülme hareketi, boru cidarında tutunmaya çalışan sert kalsit kristallerini çatlatarak kırar ve boyler tabanına döker. Kendi kendini temizleyen (self-cleaning) bu elastik yapı sayesinde ısı transfer katsayısı ilk günkü veriminde kalır. Aynı zamanda dalgalı körük yapısı, serpantinin efektif ısı transfer yüzey alanını aynı boydaki düz boruya kıyasla %160 oranında artırarak son derece kompakt hacimlerde devasa kilovatsaat (kW) güç yoğunluklarına ulaşılmasını sağlar.

Kapasiteye Göre Boyutlandırma Kriterleri: DN16 ve DN20 Flex Serpantin Standartları

Isı transfer mühendisliğinde serpantin boru çapının seçimi, hidrolik basınç kayıpları ve kütlesel debi dengesi açısından hayati önem taşır. Yetersiz boru çapı seçilmesi durumunda güneş enerjisi tarafındaki sirkülasyon pompasının basma yüksekliği serpantin iç direncini yenemez, debi düşer ve kollektörlerdeki ısı boylere aktarılamadan kaynama noktasına ulaşır. Aşırı büyük boru çapı ise akışkan hızını düşürerek laminer akışa ve dolayısıyla ısı geçiş katsayısının çökmesine neden olur. Mühendislik departmanımız bu dengeyi Erensan boyler hacimlerine göre kesin normlara bağlamıştır:

1. 500 Litre Altındaki Erensan Boylerler (100L - 450L Arası): Bu hacimlerdeki boylerlerin temizleme kapağı çapı daha kısıtlıdır. Isıl güç gereksinimi 15 kW - 35 kW aralığındadır. Bu sınıfta yüksek bükülme kabiliyeti ve optimum iç hız sağlayan DN16 (1/2" - 5/8") AISI 316L Paslanmaz Flex Serpantin demetleri kullanılır. Hidrolik direnç 1.5 - 2.5 mSS aralığında tutulur.

2. 500 Litre ve Üzerindeki Erensan Boylerler (500L - 5000L Arası): Toplu konutlar, oteller ve sosyal tesislerdeki bu dev kazanlarda güneş enerjisi tarlasından aktarılacak ısıl güç 45 kW ile 250 kW arasındadır. Kütlesel debi ihtiyacını karşılamak ve hidrolik basınç düşümünü minimize etmek için mutlak surette DN20 (3/4") AISI 316L Paslanmaz Flex Serpantin veya özel olarak dizayn edilmiş çift hatlı, paralel beslemeli endüstriyel flex serpantin kartuşları imal edilerek uygulanır.

Adım Adım Dönüşüm ve Montaj Metodolojisi

Erensan tek serpantinli boylerin çift serpentine dönüştürülmesi titiz bir mühendislik protokolü ile gerçekleştirilir. Uygulama sahasında sırasıyla şu operasyonel adımlar icra edilir:

1. Tahliye ve Boyler İçi Kireç Temizliği: Boylerin şebeke soğuk su girişi, sıcak su çıkışı ve mevcut kazan serpantin hatları kapatılır. Tahliye vanası açılarak kazan içerisindeki su tamamen boşaltılır. Alt revizyon temizleme flanşı sökülür. Gövde tabanında birikmiş olan yıllanmış kalsit, çamur ve kireç tortuları emaye yüzeye zarar vermeyen özel basınçlı su yıkama aparatlarıyla dışarı atılır.

2. Lazer Kesim Flanş İmalatı ve Kaynaksız Geçiş: Erensan boylerin cıvata aks ölçülerine (PCD), delik sayısına ve flanş et kalınlığına tam uyumlu ST 37 veya 316 paslanmaz çelik kör flanş CNC lazerde kesilir. Üzerine DN16 veya DN20 flex serpantinin gidiş-dönüş boruları için delikler açılır. Flex boru uçları flanş üzerinden özel hidrolik sızdırmazlık rekorları ve nipel adaptörleri ile birleştirilir. Boylerin içine temas eden hiçbir alanda kaynak arkı oluşturulmaz.

3. Conta Değişimi ve Torklu Montaj: Eski, sertleşmiş ve elastikiyetini kaybetmiş klingerit contalar kesinlikle tekrar kullanılmaz. Güneş enerjisi glikol karışımlarına ve 130°C tepe sıcaklıklarına tam dayanımlı saf EPDM veya yüksek sıcaklık klingerit flanş contaları yerleştirilir. Flanş cıvataları tork anahtarı ile çapraz sıkma paternine göre kademeli olarak sıkılır.

4. Hidrostatik Basınç Testi: İmalat ve montaj tamamlandıktan sonra, flex serpantin devresi şebeke suyu veya test pompasıyla işletme basıncının 1.5 katı olan tam 10 Bar Hidrostatik Basınç Testine tabi tutulur. Manometrede en az 45 dakika boyunca hiçbir basınç düşümü gözlenmediğinde sistem sızdırmazlık onayını alır ve 2 Yıl Resmi Garanti Kapsamına dahil edilir.

Kritik Koruma: Magnezyum Anot Çubuğu ve Galvanik İzolasyon Güvencesi

Bir su haznesi içerisine farklı metaller (karbon çelik boyler gövdesi, emaye ve AISI 316L paslanmaz serpantin) girdiğinde, suyun elektrolit etkisiyle metaller arasında doğal bir elektrokimyasal potansiyel farkı (galvanik çift) oluşur. Paslanmaz çelik daha soy bir metal olduğu için katot görevi görürken, eğer emaye üzerinde gözle görülmeyen mikron mertebesinde bir çatlak varsa karbon çelik gövde anot gibi davranarak hızla erime eğilimine girebilir.

Bu galvanik tehlikeyi tamamen nötralize etmek için Erensan boyler flanş modülümüzün merkezine yüksek saflıkta kurbanlık Magnezyum Anot Çubuğu entegre edilir. Magnezyum, elektrokimyasal gerilim serisinde çelikten ve paslanmazdan çok daha düşük (-2.37 V) redoks potansiyeline sahiptir. Sistem devreye girdiğinde magnezyum anot elektron vererek kendini feda eder. Çözünen magnezyum iyonları, emayedeki mikroskobik çatlakların üzerini kapatır ve paslanmaz flex serpantin ile gövde arasındaki potansiyel farkı absorbe eder. Ek olarak, serpantin rekor geçişlerinde dielektrik yalıtım manşonları kullanılarak metalik temas tamamen izole edilir. Böylece boyler gövdesi ömür boyu elektrokimyasal korozyona karşı tam zırhlı hale getirilir.

Tesisat Entegrasyonu, Otomasyon ve Diferansiyel Sıcaklık Kontrolü

Çift serpantinli hale getirilen Erensan boylerde termodinamik tabakalaşma (stratifikasyon) prensibi işletilir. Boyler içerisindeki soğuk su yerçekimi ve yoğunluk farkı nedeniyle tabanda, ısınan sıcak su ise üst kubbede toplanır. Bu fiziksel gerçeklik doğrultusunda alt flanşa taktığımız yeni 316L paslanmaz flex serpantin doğrudan Güneş Enerjisi Devresine (Kollektörlere) bağlanır. Çünkü güneş panellerinden gelen akışkan önce en soğuk suyla temas etmeli ve maksimum ısı transfer logaritmik sıcaklık farkı (LMTD) elde edilmelidir.

Üstte yer alan Erensan'ın orijinal fabrika çıkışlı serpantini ise merkezi ısıtma kazanına veya brülör devresine bağlı kalır. Sisteme entegre edilen Diferansiyel Termostat Kontrolörü (Delta-T), güneş kollektör sıcaklığı ile boyler taban sıcaklığını sürekli kıyaslar. Kollektör boylerden 4°C-8°C daha sıcak olduğunda güneş sirkülasyon pompası çalışır. Eğer güneş enerjisi boyleri 60°C'ye ulaştıramazsa (örneğin kışın veya aşırı bulutlu havalarda), boylerin üst yarısındaki sensör ana kazana sinyal göndererek sadece eksik kalan enerjiyi (örneğin 45°C'den 60°C'ye) tamamlar. Bu hibrit çalışma mantığı sayesinde kazan dairesi brülörü yaz aylarında neredeyse hiç devreye girmez; ilkbahar ve sonbaharda ise yakıt faturasında %65'e varan devasa tasarruf sağlanır.

Hızlı Teşhis ve Doğru Sipariş İçin Kazan Dairesi Saha İletişimi

Toplu konut siteleri, spor salonları ve oteller gibi mekanlarda sıcak su kesintisinin bir saat dahi tolere edilemeyeceğinin bilincindeyiz. Erensan boylerinizin tek serpantinden çift serpentine dönüşüm fizibilitesini dakikalar içinde gerçekleştirebilmekteyiz. Kazan dairesindeki Erensan boylerinizin etiket fotoğrafını ve alt revizyon flanşının yakından çekilmiş bir görselini uzman mühendislik ekibimize iletmeniz yeterlidir.

Boylerinizin flanş çapı, cıvata merkez aralıkları ve kazan içi derinlik ölçüleri arşivimizdeki yüzlerce Erensan teknik resmi üzerinden taranarak 5 dakika içerisinde boylerinize özel DN16 veya DN20 AISI 316L paslanmaz flex serpantin kartuş dizaynı oluşturulur ve net fiyat teklifiniz hazırlanır. Sahada kırım, döküm ve kaynak yapmadan, yalnızca birkaç saatlik mekanik montajla sisteminizi devreye alıyoruz. Hızlı teknik değerlendirme ve yerinde keşif talepleriniz için 0533 046 61 34 numaralı mühendislik danışma hattımız ve WhatsApp kanalımız 7/24 hizmetinizdedir.
