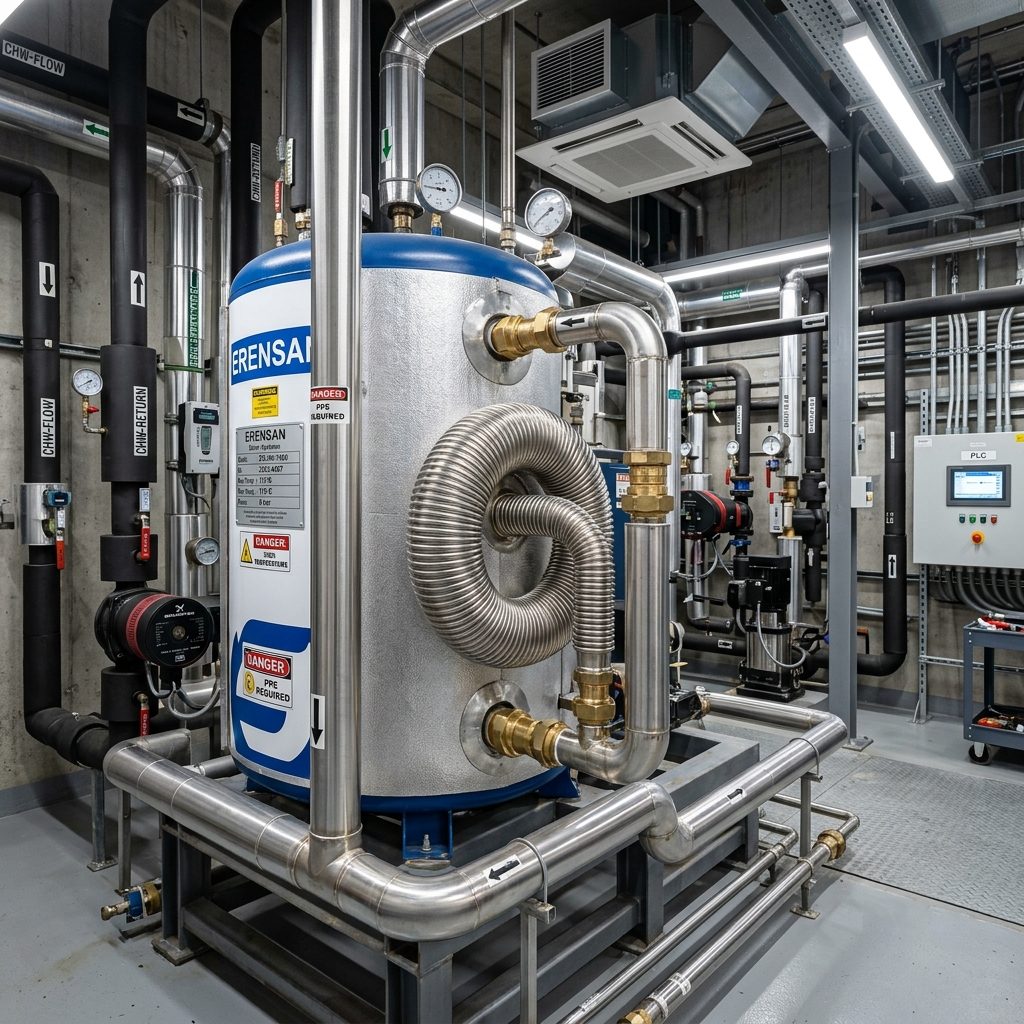

Erensan Boyler Emniyet Ventili Neden Su Akıtır? Genleşme Tankı ve Hidrolik Güvenlik
Kazan dairelerinde Erensan boyler emniyet ventilinin su tahliye etmesi, sistemdeki aşırı hidrostatik basınç artışının doğrudan bir alarmıdır. Bu durum çoğunlukla genleşme tankı membran yırtılması, azot gazı kaybı veya boyler serpantini delinmesi kaynaklı basınç transferinden kaynaklanır.
Kazan Dairelerinde Hidrolik Basınç Dinamiği ve Emniyet Ventili Çalışma Prensibi
Toplu konutlar, oteller, hastaneler, spor salonları ve sosyal tesislerin mekanik merkezlerinde yer alan Erensan boyler sistemleri, kullanım sıcak suyu üretiminde hidrolik dengenin en kritik olduğu cihazlardır. Kapalı devre sıcak su hazırlama sistemlerinde, su ısıtıldıkça hacimsel olarak genleşir. Fiziksel termodinamik kurallarına göre, 10 °C sıcaklığındaki şebeke suyu 60 °C işletme sıcaklığına ulaştığında yaklaşık %1,7 ila %2,1 oranında hacimsel genleşme gösterir. Suyun sıkıştırılamaz bir akışkan olması sebebiyle, kapalı bir hacim içinde oluşan bu genleşme, sistemde absorbe edilmezse boyler gövdesinde ve tesisat borularında muazzam bir hidrostatik basınç artışına yol açar.
Erensan emniyet ventilleri, DIN ve TSE standartları gereğince boylerin tasarım işletme basıncını korumak üzere kalibre edilmiş mekanik güvenlik ekipmanlarıdır. Genellikle kullanım sıcak suyu boyler sistemlerinde 6 bar, 8 bar veya 10 bar açma basıncına sahip yaylı emniyet ventilleri tercih edilir. Sistem içindeki basınç, yayın karşı koyma kuvvetini aştığı anda ventil contası disk yüzeyinden ayrılır ve fazla suyu atmosfere tahliye ederek boyler tankının patlamasını, bombe yapmasını veya emaye kaplamasının mikro çatlaklarla parçalanmasını engeller. Dolayısıyla emniyet ventilinin su akıtması bir arıza olabileceği gibi, sistemin patlamasını önleyen bir güvenlik tepkisidir.
Erensan Boyler Emniyet Ventili Neden Sürekli Su Boşaltır? Arıza Teşhis Metodolojisi
Bir kazan dairesinde Erensan boyler emniyet ventili tahliye borusundan kesintisiz veya periyodik su geliyorsa, teknik ekibin sahada uygulayacağı adım adım hidrolik teşhis protokolü bulunmaktadır. İlk kontrol edilmesi gereken nokta, tahliyenin ne zaman gerçekleştiğidir. Tahliye sadece brülör veya kazan devreye girip su ısınırken oluyorsa, sorun doğrudan genleşme absorpsiyon sistemindedir. Ancak boyler tamamen soğukken dahi ventil kesintisiz olarak su akıtıyorsa, şebeke besleme basıncında kontrolsüz bir yükselme veya ventil sit yüzeyine kireç oturması söz konusudur.
İkinci kritik teşhis, tahliye edilen suyun sıcaklığı ve basınç değeridir. Kazan dairesindeki hidrofor basıncı regülatör vasıtasıyla kontrol edilmelidir. Eğer şebeke veya hidrofor basıncı 5 bar üzerine ayarlanmış ve 6 bar'lık bir emniyet ventili kullanılmışsa, boyler içindeki suyun 10 dereceden 60 dereceye çıkışında oluşan termal genleşme basıncı doğrudan 7-8 bara fırlatacak ve ventilin sürekli açık kalmasına neden olacaktır. Ayrıca kireçli kuyu suyu veya sert şehir şebeke suyu kullanılan tesislerde, kalsiyum ve magnezyum kristalleri emniyet ventilinin kauçuk sızdırmazlık contası ile pirinç gövde arasına sıkışarak mekanik kapanmayı fiziksel olarak engeller.
Genleşme Tankı Ön Gaz Basıncı ve Membran Yırtılmasının Hidrolik Güvenliğe Etkisi
Boyler sistemlerinde emniyet ventilinin su kaçırmasının sahada en sık rastlanan (%70 oranında) nedeni, sıhhi sıcak su genleşme tankının işlevini yitirmesidir. Kullanım sıcak suyu genleşme tankları, içerisinde EPDM veya bütil hijyenik membran barındırır ve tankın kuru tarafında fabrika çıkışlı azot gazı bulunur. Termal genleşme sonucunda artan su hacmi bu membran içerisine dolarak azot gazını sıkıştırır ve boyler tankı içindeki hidrolik basıncın sabit kalmasını sağlar.
Zamanla genleşme tankının sibobundan gaz sızması veya membranın periyodik mekanik esnemeler sonucu delinmesi gerçekleşir. Membran delindiğinde genleşme tankının içi tamamen sıkıştırılamayan su ile dolar. Tank suyla dolduğunda artık esneme hacmi kalmaz. Kazan boyleri ısıtmaya başladığı ilk 5 dakika içinde hidrolik basınç anında 3-4 bar birden yükselerek emniyet ventilinin açma limitine (örneğin 8 bar veya 10 bar) ulaşır. Tesis sorumluları tankın sibobuna tornavida veya parmakla bastığında hava yerine su çıkıyorsa, membran kesinlikle yırtılmıştır ve acilen hijyenik membran değişimi veya komple tank revizyonu yapılmalıdır.
Genleşme Tankı Boyutlandırma ve Gaz Basıncı Ayar Formülü
Saha mühendisliğinde en büyük hatalardan biri, boyler genleşme tankının şebeke basıncına göre ayarlanmamasıdır. Genleşme tankı nominal hacmi (Vn) doğru hesaplansa dahi, tank ön gaz basıncı (P0) hidrofor devreye girme basıncından 0,2 - 0,5 bar daha düşük ayarlanmalıdır. P0 gaz basıncı, hidrofor basıncından yüksek olursa su membrana hiç giremez; çok düşük olursa membran sürekli aşırı şişkin kalarak hızla deforme olur.
Genleşme tankı faydalı hacim hesabı temel mühendislik formülü şu şekildedir: Vn = (Ve (Pe + 1)) / (Pe - P0). Burada 'Ve' genleşen su hacmi olup boyler kapasitesi (V) ile suyun sıcaklık farkına bağlı genleşme katsayısının (n) çarpımıdır (Ve = V n). 'Pe' emniyet ventilinin açma basıncından tolerans payı düşülerek bulunan nihai azami basınçtır. 1000 litrelik bir Erensan boylerde 10 °C'den 65 °C'ye ısıtmada yaklaşık 20 litre genleşme suyu oluşur. Eğer hidrofor alt basıncı 4 bar ve emniyet ventili 8 bar ise, tank basınç faktörü hesaplanarak sisteme en az 100-150 litrelik sıhhi genleşme tankı monte edilmelidir. Bu parametrelerin altındaki her kapasite emniyet ventilini sürekli açmaya zorlayacaktır.
Boyler Serpantin Delinmesi: Isıtma Kazanı ile Boyler Arasındaki Tehlikeli Basınç Geçişi
Genleşme tankı sağlam olmasına rağmen Erensan boyler emniyet ventili aralıksız su akıtıyorsa, teknik yöneticilerin karşılaşabileceği en ciddi ve tehlikeli arıza senaryosu: Boyler serpantini delinmesidir. Merkezi kazan dairesinde ısınma amaçlı çalışan kalorifer kazanı devresi ile kullanım sıcak suyu boyler devresi birbirinden serpantin metal duvarı ile ayrılmıştır. Genellikle yüksek katlı binalarda veya sitelerde kalorifer primer devre işletme basıncı ile boyler kullanım suyu hidrofor basıncı birbirinden farklıdır.
Eğer hidrofor basıncı kalorifer devresi basıncından yüksekse ve boyler içerisindeki eski tip dikişli çelik serpantinde korozyon kaynaklı bir delik oluşmuşsa; temiz şebeke suyu serpantin deliğinden kalorifer kazan devresine basar. Kalorifer kazanı devresi aşırı basınca maruz kalarak kazanın emniyet ventilini patlatır. Tam tersi senaryoda, yani ısıtma kazanı basıncı hidrofor basıncından yüksek ise, kazan suyu boylerin içine dolar, boyler basıncı hızla yükselir ve boyler emniyet ventili durmaksızın su tahliye eder. Bu durum sadece su kaybı değil, aynı zamanda kullanım sıcak suyuna kalorifer kimyasalı ve tortusu karışması anlamına gelen büyük bir hijyen felaketidir.
Eski Tip Karbon Çelik Serpantinlerin Korozyonu ve Erensan Emaye Riskleri
Geleneksel Erensan boyler modellerinde zamanla meydana gelen serpantin çürümelerinin ana sebebi kavitasyon, galvanik korozyon ve sert su şartlarıdır. Standart dikişli borulardan imal edilen serpantinler, boyler içindeki oksijen zengini taze kullanım suyu ile sürekli temas halindedir. Su sıcaklığı 55 °C'nin üzerine çıktığında sudaki çözünmüş oksijen serbest kalarak metal yüzeyinde çukurcuk (pitting) korozyonu başlatır.
Delinen bir serpantine kesinlikle kazan dairesinde kaynak yapılmamalıdır. Birçok tesis yöneticisi maliyeti düşürmek adına boyler kapağını açtırıp çürüyen serpantini elektrik ark veya gazaltı kaynağı ile tamir ettirmeye çalışmaktadır. Ancak bu müdahale ölümcül bir mühendislik hatasıdır. Kaynak işlemi sırasında 1400 °C'ye ulaşan lokal ısı, boylerin iç yüzeyindeki emaye kaplamayı yakar ve cam astar tabakasını pul pul döker. Emayesi yanan bölge doğrudan çıplak sac haline gelir ve su ile temas eden gövde sacı 6 ay içinde delinir. Ayrıca boru et payı paslanma nedeniyle mikron seviyelerine indiği için kaynak dikişinin hemen yanından yeni bir mikro çatlak patlak verecektir.
AISI 316L Paslanmaz Flex Serpantin Dönüşüm Mühendisliği ve Malzeme Bilimi
Çürüyen, delinen veya emniyet ventilini basınca boğan eski tip boyler serpantinlerinin nihai ve kalıcı çözümü, boylerin flanş ölçüsüne özel olarak projelendirilen AISI 316L paslanmaz flex serpantin montajıdır. AISI 316L sınıfı östenitik paslanmaz çelik, bileşimindeki %16-18 krom, %10-14 nikel ve en önemlisi %2-3 molibden katkısı sayesinde klor iyonlarına, agresif kimyasallara ve yüksek işletme sıcaklıklarına karşı olağanüstü mukavemet gösterir.
Flex körüklü dalgalı geometri, akışkan serpantin içinde ilerlerken mikro türbülanslar yaratır. Bu türbülans sayesinde suyun metal yüzeyine ısı aktarım katsayısı maksimize edilir. Aynı zamanda boyler ısınıp soğudukça körüklü paslanmaz yapının esneyip toparlanması, kireç tabakalarının metal yüzeyine tutunmasını imkansız hale getirir; kireç kabukları kırılarak boyler tabanına çöker. Tesislerimizde imal edilen her bir AISI 316L paslanmaz flex serpantin kiti, montaj öncesinde 10 Bar Hidrostatik Basınç Testi sürecinden geçirilir ve sahaya 2 Yıl Resmi Garanti Belgesi ile sevk edilir.
Kapasiteye Göre Flex Serpantin Çapı ve Hat Standartları
Erensan boyler revizyonlarında hidrolik direncin minimumda tutulması ve kazandan gelen primer ısının hızla boylere transfer edilmesi için doğru boru anma çapı seçilmelidir. Yanlış çap seçimi, boylerin geç ısınmasına ve sirkülasyon pompalarının aşırı yüklenerek kavitasyona girmesine neden olur.
Mühendislik standartlarımız doğrultusunda uygulanan kapasite parametreleri:
1. 500 Litre Altı Boylerler (100L - 450L): DN16 (1/2" - 5/8") AISI 316L Paslanmaz Flex Serpantin boru çapı uygulanır. Bu gruptaki boylerlerde yüzey alanı kompakt tutularak yüksek debili ısı transferi hedeflenir.
2. 500 Litre ve Üzeri Boylerler (500L - 5000L): DN20 (3/4") AISI 316L Paslanmaz Flex Serpantin (veya aşırı yüksek ısı talebi olan endüstriyel tesislerde çift hatlı/paralel hatlı sanayi tipi flex demetleri) kullanılır. DN20 geniş kesiti sayesinde kazan sirkülasyon debisi boğulmaz, primer devrede basınç kaybı yaşanmaz ve kullanım suyu pik tüketim saatlerinde dahi 60 °C seviyesinde sabit tutulur.
Magnezyum Anot Koruma Çubuğu ve Boyler Flanş-Conta Revizyonu
Boyler emniyet ventilinin ömrünü ve tank hidrolik güvenliğini doğrudan etkileyen diğer iki unsur; katodik koruma sağlayan magnezyum anot çubuğu ve temizlik kapağı flanş contalarıdır. DIN 4753 standardı uyarınca, emaye kaplı Erensan boylerlerde galvanik akımların emaye gözeneklerine zarar vermesini önlemek amacıyla feda edilebilir magnezyum anot çubuğu bulunmalıdır. Anot çubuğu periyodik kontrol edilmez ve tamamen erirse, elektrik akımı gövde kaynak dikişlerine saldırır; gövde sacı incelir ve basınç dayanımı düşerek tehlikeli boyler patlamalarına zemin hazırlar.
Her serpantin kontrolünde ve periyodik boyler kireç temizliği uygulamasında flanş sökülür. Sökülen flanş yüzeyinde kullanılan eski conta kesinlikle tekrar kullanılmamalıdır. EPDM veya klingerit yüksek sıcaklık boyler flanş contası yenilenmeli, cıvatalar tork anahtarı ile karşılıklı (çapraz) sıkılarak mekanik kasıntılar önlenmelidir. Flanştaki düzensiz sıkma kuvveti, kapağın kasılmasına, mikro su sızıntılarına ve emniyet ventilinin yanı sıra kapak contasından da basınç patlamalarına yol açar.
Kazan Dairesi Emniyet Ventili Arızalarında 5 Dakikada Hızlı Teşhis ve Mühendislik Desteği
Apartman yöneticileri, otel teknik müdürleri ve tesis şefleri için sıcak suyun kesilmesi veya kazan dairesini su basması kabul edilemez bir krizdir. Erensan boyler emniyet ventiliniz sürekli su tahliye ediyorsa, genleşme tankınız basınç tutmuyor veya serpantininiz delinerek kazan basıncınızı bozuyorsa saatlerce usta aramanıza gerek yoktur.
Tesisinizdeki Erensan boylerin temizlik flanşını, etiket plakasını ve damlatan emniyet ventilini gösteren fotoğrafları doğrudan 0533 046 61 34 numaralı teknik destek hattımıza WhatsApp üzerinden iletebilirsiniz. Baş mühendis kadromuz gelen flanş ölçülerini, boyler litre kapasitesini ve basınç parametrelerini analiz ederek 5 dakika içinde kesin arıza teşhisini koyar, DN16 veya DN20 AISI 316L paslanmaz flex serpantin dönüşüm kitinizin imalat ölçülerini belirler ve resmi fiyat teklifinizi hazırlar. 10 bar hidrostatik testli, 2 yıl resmi garantili mühendislik çözümleriyle tesisinizi güvence altına alın.
Sıkça Sorulan Sorular ve Uzman Yanıtları
Erensan boyler emniyet ventili su akıtıyor, vanasını körlesek veya kapatsak ne olur?
Emniyet ventilinin çıkışını körlemek kesinlikle yasaktır ve felaketle sonuçlanabilir. Emniyet ventili, boylerin patlamasını engelleyen son mekanik sigortadır. Kapatıldığı takdirde genleşen su 10 bar üzerine çıkarak boylerin sacını patlatabilir, kazan dairesini su basabilir ve can güvenliğini tehdit eden hidrostatik patlamalara yol açabilir.
Genleşme tankının sağlam olduğu nasıl anlaşılır?
Genleşme tankının üzerinde bulunan hava sübap kapağını söküp iğneye ince bir cisimle hafifçe bastırın. Sübaptan hava yerine su fışkırıyorsa tankın iç membranı yırtılmıştır. Eğer hiçbir şey çıkmıyorsa tankın azot gazı tamamen boşalmıştır. Her iki durumda da emniyet ventili su kaçırır ve tank revizyonu şarttır.
Delinen boyler serpantinine neden kaynak yapılmamalıdır?
Boyler içine yerinde kaynak yapıldığında açığa çıkan yüksek ısı, gövdedeki koruyucu emaye kaplamayı yakar ve pul pul döker. Emayesi yok olan karbon çelik gövde kısa sürede korozyondan delinir. Ayrıca çürümüş boru et kalınlığı zayıfladığı için kaynak dikişi tutmaz. Çözüm, flanşa monte edilen 10 bar testli AISI 316L paslanmaz flex serpantin kitidir.
Boyler emniyet ventili basınç bar değeri neye göre seçilmelidir?
Ventil açma basıncı boylerin fabrika etiketinde belirtilen azami işletme basıncını geçmemelidir. Genellikle konut ve tesis boylerleri 8 bar veya 10 bar ventille korunur. Şebeke hidrofor basıncınızın en az 2 bar üzerinde bir emniyet ventili seçilmeli ve genleşme tankı gaz basıncı hidrofor devir basıncına göre mutlaka kalibre edilmelidir.
