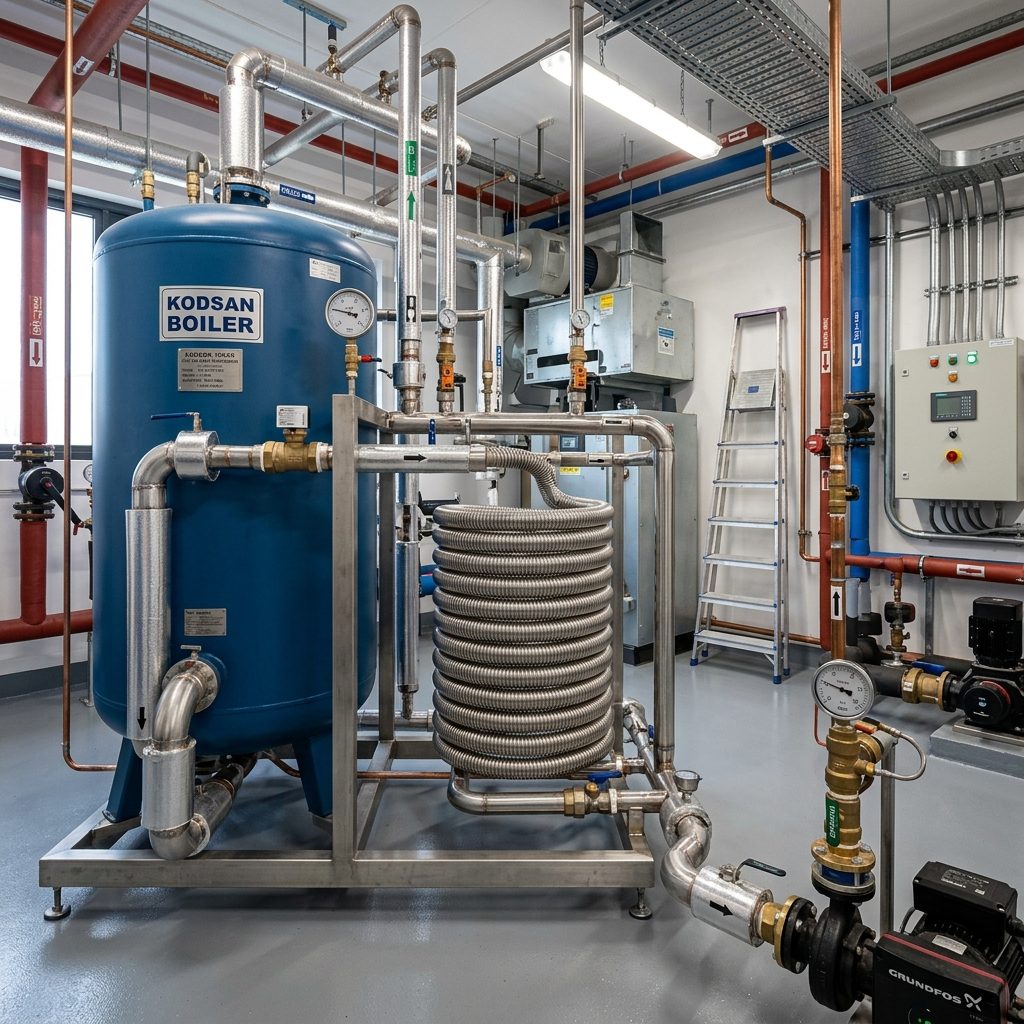

Gebze & Dilovası Kimya Sanayi Tesislerinde Kodsan ve Mimsan Boyler Serpantin Kaçak Onarımı

1. Gebze ve Dilovası Kimya Sanayi Havzasında Boyler Arızalarının Termodinamik ve Kimyasal Dinamikleri

Gebze Organize Sanayi Bölgesi (GOSB), Dilovası İhtisas OSB (DOSB) ve Kocaeli Gebze V Kimya İhtisas OSB (GEBKİM) gibi Türkiye'nin ağır kimya, boya, petrokimya ve metal kaplama sanayisinin kalbi sayılan bölgelerde kurulu kazan daireleri, standart konut yapılarından çok daha agresif çalışma koşullarına maruz kalmaktadır. Bu tesislerde kullanılan kullanım sıcak suyu ve proses ön ısıtma boylerleri, özellikle Mimsan ve Kodsan marka emaye veya galvaniz kaplı dikey/yatay modeller, ortam havasındaki kükürt dioksit (SO2), serbest klor (Cl2) ve asit buharları ile sürekli temas halindedir.

Bunun yanı sıra, artezyen veya arıtılmış kuyu suyu kullanan tesislerde iletkenlik (EC) değerlerinin 1500-2500 µS/cm seviyelerine çıkması, suyun içerisindeki kalsiyum ve magnezyum iyonlarının yüksek yüzey sıcaklığına sahip serpantin cidarında aşırı kireç (CaCO3) taşı birikimine yol açmasıyla birleştiğinde, yerel aşırı ısınma (hot-spot) noktaları meydana gelir. Bu durum, boyler içerisindeki serpantin borularında bölgesel ısıl genleşme streslerini tırmandırarak yorulma çatlaklarına ve mikron mertebesindeki delinmelere zemin hazırlar. Isı transfer verimi düşerken, kazan otomasyonu serpantinden geçmesi gereken debiyi ve sıcaklığı artırmaya zorlar; bu da hidrolik basınç dalgalanmalarıyla birlikte kaçak sürecini hızlandırır.

2. Kodsan ve Mimsan Boylerlerde Serpantin Delinmesi ve Isı Transferi Arıza Belirtileri

Kimya tesisleri, oteller veya büyük sitelerde görev yapan teknik müdürlerin sahada karşılaştığı ilk arıza semptomu genellikle kazan devresi ile kullanım suyu devresi arasındaki basınç dengesizliğidir. Normal işletme şartlarında kapalı devre kazan ısıtma hattı 1.5 - 2.5 bar çalışma basıncındayken, şebeke kullanım suyu hattı hidrofor basıncına bağlı olarak 4.0 - 6.5 bar seviyelerindedir. Serpantin borusunda kılcal bir çatlak veya delinme oluştuğunda, yüksek basınçlı şebeke suyu, kapalı devre kazan hattına ters yönde sızmaya başlar.

Bu basınç transferi sonucunda kazan dairesinde şu net arıza göstergeleri ortaya çıkar:
- Kazan emniyet ventillerinden (2.5 veya 3.0 bar) sebepsiz ve sürekli su tahliyesi gerçekleşmesi,
- Kazan genleşme tankının aşırı su yüklenmesiyle membranının patlaması veya blokaj basıncına ulaşması,
- Boyler sıcaklık sensörünün set edilen dereceye ulaşamaması veya kazan devresine karışan klorlu soğuk su nedeniyle kazan gövdesinde termal şok korozyonunun tetiklenmesi.

Kodsan ve Mimsan boylerlerin iç serpantin yapıları orijinal imalatta genellikle bükümlü karbon çelik boru üzeri emaye kaplama veya bakır alaşımlı borulardan üretilmektedir. Zamanla emayenin kılcal gerilimlerle dökülmesi, alttaki karbon çeliği oksijen ve klor korozyonuna karşı tamamen savunmasız bırakmaktadır.

3. Neden Delinen Boyler Serpantinlerine Asla Kaynak Yapılmamalıdır? Riskler ve Metalurjik Gerçekler

Saha uygulamalarında en sık yapılan ölümcül mühendislik hatası, delinen boyler serpantinine yerinde elektrik ark, gazaltı (MIG/MAG) veya oksi-asetilen kaynağı ile yama yapmaya çalışmaktır. Bir boyler serpantini delindiğinde, sac kalınlığı homojenliğini yitirmiş, cidar et kalınlığı kavitasyon ve korozyon sebebiyle kritik sınır olan 0.8 mm'nin dahi altına inmiştir. Bu yapıya kaynak hamlacı ile müdahale edildiğinde metalurjik bir felaket zinciri başlar.

İlk olarak, kaynak ısısı (yaklaşık 1200°C - 1450°C) boylerin iç cidarındaki koruyucu hijyenik cam emaye (titanium emaye) katmanını en az 10-15 cm yarıçapında yakarak patlatır ve pul pul döker. Yanmış emaye yüzeyi artık boyler gövdesinin çıplak karbon çeliğini doğrudan agresif şehir/proses suyuna maruz bırakır. Bu durum, yalnızca serpantinin değil, boyler ana gövdesinin de galvanik korozyonla 1-3 ay içerisinde delinmesine neden olur.

İkinci olarak, basınçlı kaplar standardı olan EN 12897 ve ASME Sec VIII uyarınca, dairesel kıvrımlı borularda yapılan noktasal kaynak dolguları boru iç gerilimlerini artırır ve hidrostatik test uygulanmadan devreye alınan bu kaynaklar ilk termal genleşme periyodunda kaynak dikişinin hemen yanındaki 'Isıdan Etkilenen Bölge'den (HAZ - Heat Affected Zone) daha büyük bir yarıkla patlar. Dolayısıyla kaynaklı onarım teknik olarak geçersiz, ekonomik olarak zararlı ve tehlikeli bir yöntemdir.

4. AISI 316L Paslanmaz Flex Serpantin Teknolojisi: Malzeme Bilimi ve Korozyon Direnci

Mühendislik servisimizde sunduğumuz kesin çözüm; ekonomik ömrünü tamamlamış, delinmiş serpantinin boyler flanşından kesilerek iptal edilmesi ve yerine özel form verilmiş AISI 316L (EN 1.4404) kalite ostenitik paslanmaz çelik spiral flex serpantin modülünün entegre edilmesidir. AISI 316L alaşımı, standart 304 kalite paslanmaz çelikten farklı olarak bünyesinde %2.0 - %3.0 oranında Molibden (Mo) ve son derece düşük karbon (< %0.03 C) barındırır.

Molibden ilavesi, çeliğin klorür iyonlarının (Cl⁻) neden olduğu çukurcuk (pitting) korozyonuna ve çatlak korozyonuna karşı direncini artıran Pitting Resistance Equivalent Number (PREN) değerini 23-25 aralığına yükseltir. Bu kimyasal dayanım, Dilovası ve Gebze bölgesinin klorlu, sülfatlı ve yüksek iletkenlikli proses sularında serpantin ömrünü 15-20 yılın üzerine taşır.

Ayrıca spiral dalgalı (ondüle) flex yüzey yapısı, akışkanın boru cidarında sürekli türbülanslı (Reynolds sayısı Re > 4000) hareket etmesini sağlar. Yüksek türbülans laminer sınır tabakasını kırarak ısı transfer katsayısını (U değeri: 850-1100 W/m²K) düz borulara oranla %40 artırırken, boru cidarında kireç ve tortu moleküllerinin tutunmasını fiziksel titreşim dinamikleriyle (self-cleaning effect) engeller.

5. Boyler Hacmine Göre Doğru Serpantin Seçim Kriterleri ve Çap Standartları

Boyler kapasitesine uygun serpantin çapı ve yüzey alanı seçimi, kazandan çekilen ısıl gücün kullanım suyuna doğru logaritmik sıcaklık farkı (LMTD) ile aktarılması için hayati önem taşır. Yanlış debi ve kesit seçimi hidrolik direnci artırarak sirkülasyon pompasını zorlar veya yetersiz ısı transferine yol açar.

Mühendislik standartlarımız doğrultusunda uygulanan montaj normları şunlardır:
- 500 Litre Altı Boylerler (100L - 450L Kapasite): Bu hacim aralığındaki kompakt Kodsan ve Mimsan boylerlerde primer hat hidrolik dengesini sağlamak ve flanş geçiş toleranslarını korumak adına DN16 (1/2" - 5/8") AISI 316L Paslanmaz Flex Serpantin demeti kullanılmaktadır. Isı transfer alanı boyler nominal hacmine göre 0.6 m² ile 1.4 m² arasında kalibre edilir.
- 500 Litre ve Üzeri Boylerler (500L - 5000L Kapasite): Kimya fabrikaları, merkezi sistem siteler ve sanayi tesislerindeki yüksek debi ihtiyacını karşılamak için primer devrede aşırı basınç düşümünü (ΔP) önlemek amacıyla DN20 (3/4") AISI 316L Paslanmaz Flex Serpantin veya çift hatlı (paralel beslemeli sanayi tipi) flex serpantin bataryaları imal edilir. Isı transfer alanı 1.8 m²'den başlayıp 7.5 m²'ye kadar modüler olarak artırılmaktadır.

6. Sahada Adım Adım Serpantin Değişimi, Montaj Aşamaları ve Flanş İmalatı

Gebze ve Dilovası bölgesindeki tesislerde yürüttüğümüz yerinde revizyon süreci titizlikle planlanmış 7 temel aşamadan oluşur:

1. Sistemin İzolasyonu ve Tahliyesi: Boylerin primer kazan hattı ve sekonder kullanım suyu vanaları kapatılır, emniyet kilitlemesi yapılır. Boyler içerisindeki su tamamen drene edilir.
2. Flanş Demontajı ve Kesim: Boyler temizleme ve serpantin flanşı sökülür. Gövde içerisindeki çürümüş, delik eski serpantin boruları plazma veya özel mekanik kesicilerle emaye gövdeye zarar vermeden dikkatlice kesilerek dışarı alınır.
3. Kazan İçi Tortu Temizliği: Boyler tabanında biriken kireç, çamur ve pas çökeltileri kimyasal yıkama uygulanmadan, mekanik vakum ve nötr su jeti ile temizlenir.
4. Özel Flanş Adaptasyonu: Tesisin mevcut flanş cıvata eksen ölçülerine (PCD) birebir uyumlu, 316L paslanmaz manşonlu kör flanş imalatı yapılır.
5. Flex Serpantin Montajı: Seçilen DN16 veya DN20 AISI 316L flex serpantin, flanş üzerindeki paslanmaz rekor ve nipel bağlantılarına çift taraflı yüksek sıcaklık EPDM/Klingerit contalarla sızdırmaz şekilde kilitlenir.
6. Yerinde Entegrasyon: Hazırlanan yeni serpantinli flanş kiti boyler gövdesine tork anahtarı ile çapraz sıkım metoduyla monte edilir.
7. Tesisat Bağlantısı ve Devreye Alma: Kazan gidiş-dönüş hatları yeni flanş bağlantılarına bağlanarak sistem devreye hazır hale getirilir.

7. 10 Bar Hidrostatik Basınç Testi, Devreye Alma ve 2 Yıl Garanti Standardı

Montajı tamamlanan hiçbir boyler serpantini, basınç mukavemeti fiziksel olarak doğrulanmadan teknik müdüre teslim edilmez. Serpantin primer devresi, işletme basıncının (genellikle 3-4 bar) en az 2.5 katı olan 10 Bar (1.0 MPa) kalibre edilmiş hidrolik test pompası ile su basılarak hidrostatik basınç testine tabi tutulur.

EN 13445 standartlarına uygun olarak gerçekleştirilen bu testte sistem 10 bar basınç altında en az 30 dakika bekletilir; manometre ibresinde herhangi bir basınç düşümü (ΔP = 0) ve bağlantı rekorlarında mikronluk sızıntı olmadığı tespit edildikten sonra sistem onaylanır. Tesisat vanaları açılarak kazan sıcak su akışı başlatılır, termostatik vana ayarları ve sirkülasyon debileri kontrol edilir.

Yapılan tüm imalat, malzeme kalitesi ve işçilik, teknik kaşeli ve mühendislik onaylı 2 Yıl Resmi Garanti Belgesi ile kayıt altına alınarak fabrika veya site yönetimine teslim edilir.

8. Kireç Önleme Dinamikleri, Enerji Verimliliği ve Tesis İşletme Maliyeti Analizi

Bir boylerin serpantininde meydana gelen 1 mm'lik kireç tabakası, çeliğin ısı iletim katsayısını ciddi şekilde düşürerek enerji tüketiminde yaklaşık %8 ila %10 arasında verim kaybına yol açar. Kireç tabakası 3 mm'ye ulaştığında bu kayıp %25'i bulmaktadır. Özellikle GEBKİM ve Dilovası OSB'de yüksek doğal gaz faturalarıyla karşılaşan kimya işletmeleri için bu kayıp yıllık yüz binlerce liralık ek yakıt maliyeti demektir.

AISI 316L paslanmaz flex serpantinler, yüzey pürüzlülüğünün (Ra < 0.4 µm) son derece düşük olması ve boru cidarındaki mikro genleşme hareketleri sayesinde kireç moleküllerinin kristalleşip yüzeye tutunmasına izin vermez. Bu durum, boylerin 10 yıl sonra dahi ilk günkü ısı transfer katsayısını (U) korumasını sağlar. Yeni bir boyler satın alma maliyetinin (vinç, nakliye, duvar kırma, tesisat revizyonu dahil) yalnızca %25-30'u bir bütçeyle boyler sıfırlanmış olur ve amortisman süresi 6 aydan daha kısa sürede tamamlanır.

9. İletişim ve Hızlı Teşhis: 5 Dakikada WhatsApp Üzerinden Boyler Flanş Fiyatı Alın

Kazan dairenizde Kodsan, Mimsan, Alarko, Erensan veya Baymak marka boylerinizde su kaçağı, kazan basınç yükselmesi veya ısıtmama problemi yaşıyorsanız, boylerinizi çöpe atmanıza veya günlerce üretim durdurmanıza gerek yoktur.

Hızlı Mühendislik Teşhisi ve Fiyatlandırma Adımları:
1. Boylerinizin üzerindeki üretici etiketini (kapasite/litre bilgisi),
2. Serpantin giriş-çıkış borularının bağlı olduğu boyler flanşının net bir fotoğrafını çekin,
3. 0533 046 61 34 numaralı kurumsal mühendislik hattımıza WhatsApp üzerinden iletin.

Uzman mühendislerimiz fotoğraf üzerinden flanş çapını, boyler hacmini ve gerekli DN16/DN20 AISI 316L serpantin metrajını 5 dakika içerisinde hesaplayarak firmanıza özel teknik şartnameli teklif dosyasını sunsun. Gebze, Dilovası, Çayırova, Darıca ve Tuzla bölgelerine aynı gün yerinde keşif ve acil mobil montaj hizmeti sağlanmaktadır.
