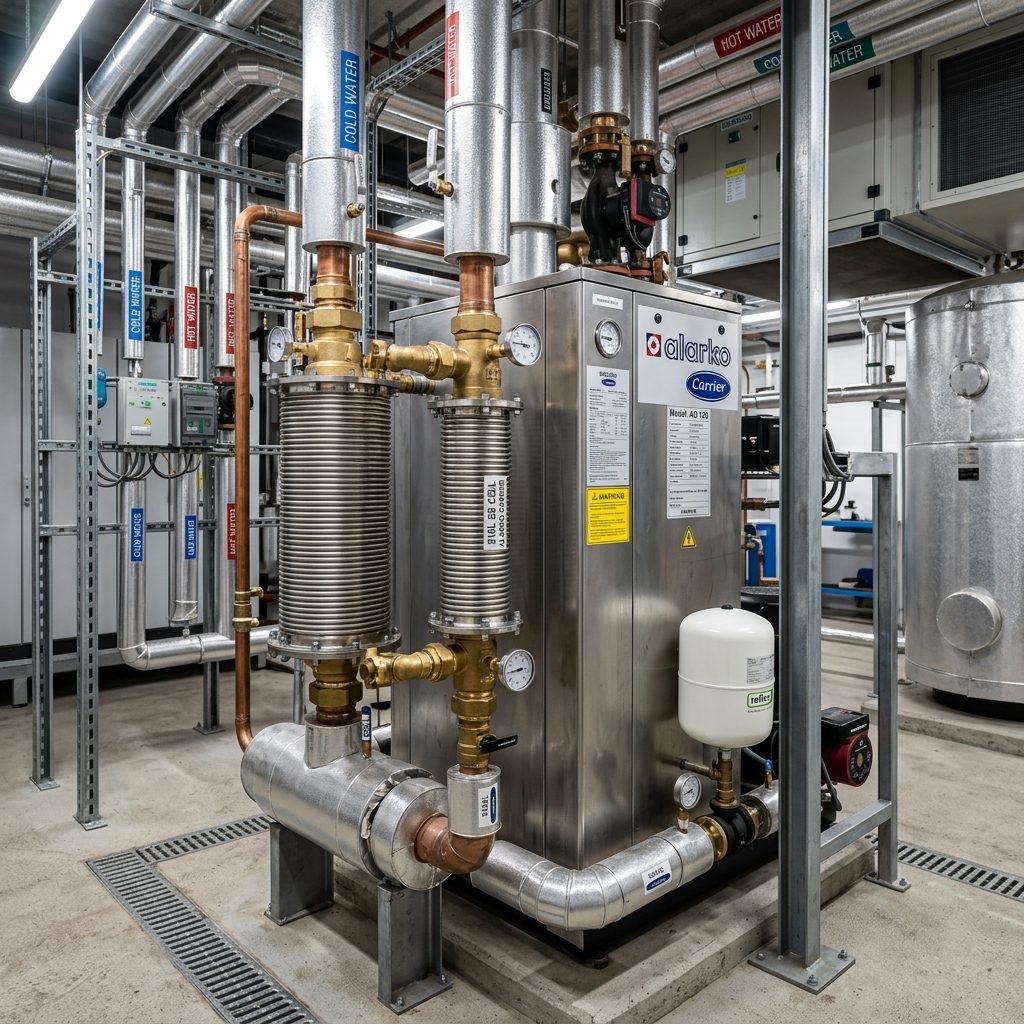

Alarko Carrier Boyler Emniyet Ventili Neden Su Akıtır? Genleşme Tankı ve Hidrolik Güvenlik
Alarko Carrier sıcak su boylerlerinde emniyet ventilinin sürekli veya periyodik su tahliye etmesi; membranlı genleşme tankı arızaları, şebeke basınç dalgalanmaları veya boyler serpantin gövdesinde meydana gelen korozyon delinmelerinin kesin bir göstergesidir. Tesisat güvenliğini tehlikeye atan bu aşırı basınç krizinin hidrolik kök nedenlerini, emaye koruma dinamiklerini ve AISI 316L paslanmaz flex serpantin dönüşüm standartlarını mühendislik perspektifiyle inceliyoruz.
Merkezi sıcak su üretim sistemlerinde görev yapan Alarko Carrier tek ve çift serpantinli emaye boyler sistemleri, kapalı devre basınçlı kaplar statüsündedir. Boyler kazanının soğuk su besleme hattına monte edilen emniyet ventili (genellikle 8 bar veya 10 bar açma basıncına kalibre edilmiş yaylı mekanik armatür), boyler iç gövdesinin ve tesisat elemanlarının patlama riskine karşı son savunma hattıdır.
Sıhhi kullanım suyu ısıtıldığında hacimsel olarak genleşir. Su inkompresibl (sıkıştırılamaz) bir akışkan olduğundan, boyler içerisindeki suyun ısınmasıyla birlikte oluşan genleşme hacmi hidrolik bir sönümleme elemanı tarafından absorbe edilemezse, sistem içi basınç saniyeler içinde 2-3 bar seviyelerinden 8-10 bar limitine fırlar. Emniyet ventili su akıtmaya başladığında, bu durum çoğunlukla ventilin bozuk olduğunu değil; boyler kazanında ya da bağlı olduğu hidrolik hatta kritik bir aşırı basınç problemi yaşandığını kanıtlar. Ventili kör tapayla tıkamak veya tahliyesini kısmak, boyler gövdesinin yırtılmasına, flanş contalarının patlamasına ve kazan dairesinde yıkıcı su basmalarına davetiye çıkarmaktır.
2. Termal Genleşme Dinamikleri ve Suyun Isıl Hacimsel Artış Formülasyonu
Sıcak su boylerlerindeki basınç yükselmesinin temel fiziksel nedeni suyun sıcaklığa bağlı yoğunluk düşüşü ve hacim genleşmesidir. Termal hacim artışı ΔV = V0 × β × ΔT formülü ile hesaplanır. Burada V0 boyler anma hacmini, β suyun termal genleşme katsayısını, ΔT ise şebeke giriş sıcaklığı ile boyler kullanım sıcaklığı arasındaki farkı temsil eder.
Örnek bir mühendislik senaryosunda; merkezi sistem 1000 Litre kapasiteli bir Alarko Carrier boylere kış şartlarında şebekeden 10°C sıcaklığında su girdiğinde ve kazan dairesi ısıtma grubu bu suyu 65°C işletme sıcaklığına ulaştırdığında, su yaklaşık %2.25 oranında hacimsel genleşmeye uğrar. Bu durum, 1000 litrelik boyler tankı içerisinde aniden fazladan 22.5 litrelik sıkıştırılamayan ek su hacmi doğurur. Boyler girişindeki çekvalf bu genleşen suyun şebekeye geri basılmasını engellediği için, bu 22.5 litrelik hacim sıhhi sıcak su genleşme tankına aktarılmak zorundadır. Genleşme tankı bu hacmi karşılayamazsa, hidrostatik basınç mekanik dayanım sınırını aşar ve emniyet ventili oransal tahliyeye başlar.
3. Sıhhi Sıcak Su Genleşme Tankı Arızaları: Membran Yırtılması ve Ön Gaz Basıncı Kaybı
Apartman, site ve otel teknik müdürlerinin en sık karşılaştığı kök sebep, boyler hattında yer alan genleşme tankının işlevini yitirmesidir. Kullanım sıcak suyu devrelerinde hijyenik normlara uygun (DIN 4807-3 uyumlu, EPDM veya Bütil membranlı) genleşme tankları kullanılır. Zamanla nitrojen gazı (ön gaz basıncı) supaptan eksilir ya da membran yorularak delinir.
Ön gaz basıncı (P0), boyler şebeke giriş basıncının statik değerine göre (genellikle şebeke basıncının 0.2 - 0.5 bar altında) set edilmelidir. Eğer tankın içerisindeki nitrojen basıncı sıfırlanmışsa, tank gövdesi tamamen su ile dolar ve genleşme rezervi kalmaz. Isınan su genleşecek yer bulamadığı an, 8 barlık Alarko Carrier boyler emniyet ventili kesintili damlatma fazından sürekli tahliye fazına geçer. Teknik ekiplerin supaba bastığında su fışkırması, membranın patladığının ve genleşme tankının derhal yenilenmesi gerektiğinin kesin göstergesidir.
4. Şebeke Statik Basınç Dalgalanmaları ve Basınç Düşürücü Regülatör Hataları
Özellikle gece saatlerinde, toplu konut sitelerinde ve şehir şebekesinde tüketimin minimuma inmesiyle birlikte şebeke statik basıncı 7-9 bar bandına kadar tırmanabilir. Boyler soğuk su besleme hattında yüksek hassasiyetli bir basınç düşürücü regülatör bulunmuyorsa veya regülatörün iç kartuşu kireç ve tortu yüzünden kilitlenmişse, boyler kazanı daha ısıtma başlamadan maksimum basınç sınırına dayanır.
Boyler soğukken 6-7 bar basınca maruz kalan kazan gövdesi, ısıtma serpantini devreye girdiği anda en ufak termal genleşmeyle 8 bar eşiğini geçer ve emniyet ventili aralıksız su tahliye eder. Bu tip arızalarda regülatör çıkış basıncının manometre üzerinden dinamik ve statik olarak test edilmesi, ideal işletme basıncının 4.0 - 4.5 bar seviyesine sabitlenmesi hidrolik zorunluluktur.
5. Boyler Serpantin Delinmesi ve Isıtma Devresi ile Sıhhi Suyun Karışması
Emniyet ventili su akıtma arızalarında en sinsi ve maliyetli arıza kaynağı, boyler içerisindeki ısıtıcı serpantinin delinmesidir. Alarko Carrier boylerlerin orijinal karbon çelik üzeri emaye kaplı boru serpantinleri, yıllarca süren klor korozyonu, kireç erozyonu ve oksijen korozyonu neticesinde et kalınlığını kaybederek mikro çatlaklardan delinir.
Eğer kazan veya kaskad ısıtma hattının işletme basıncı (örneğin 2.5 bar), boyler şebeke suyu basıncından (örneğin 5 bar) düşükse; boylerdeki sıhhi kullanım suyu delik serpantinden kazan devresine basar. Bu durum kazan dairesindeki merkezi ısıtma kazanının emniyet ventilinden kontrolsüzce su boşalmasına neden olur. Tersi senaryoda, yani yüksek katlı binalarda kalorifer statik basıncı şebeke basıncından yüksekse, kaloriferin kirli suyu kullanım suyuna karışır ve boyler emniyet ventili hidrolik aşırı yüklemeden ötürü sürekli açar. Serpantin delindiğinde kazan boyler sistemi artık hidrolik olarak birbiriyle birleşmiş tek bir hat haline gelir; bu kaza riski ancak serpantinin revize edilmesiyle çözülebilir.
6. Boyler İçi Kireç Taşı Formasyonu ve Isıl Şok Gerilimleri
Türkiye genelinde şebeke sularının yüksek kalsiyum ve magnezyum karbonat içeriği (Fransız sertlik derecesi 25-45°F arası), boyler serpantin yüzeylerinde kireç taşı (kalsiyum karbonat) zırhı oluşturur. Kirecin ısıl iletkenlik katsayısı çeliğe kıyasla son derece düşüktür (kireç ~0.2 W/mK, karbon çelik ~50 W/mK). Bu izolasyon etkisi, serpantinin transfer yapabilmek için aşırı ısınmasına (lokal aşırı ısınma - hot spots) sebep olur.
Serpantinde biriken kireç tabakası, ısıtıcı akışkanın kontrolsüzce kaynama yapmasına, ani buhar cepleri (mikro kavitasyon) oluşturmasına ve boyler tabanında hacimsel basınç dalgalanmalarına yol açar. Boyler kireç temizliği periyodik olarak yapılmadığında, ısı transferi durur, boyler geç ısınır, genleşme dengesi bozulur ve genleşme tankı ani basınç dalgalanmalarını sönümleyemez hale gelir. Bu durum emniyet ventilinin yay mekanizmasında erken mekanik yorulmaya ve sürekli kaçırmaya neden olur.
Delinen veya kireçten ötürü işlevsizleşen Alarko Carrier boylerleri hurdaya ayırmak veya yeni bir boyler satın almak, siteler ve ticari işletmeler için devasa ve gereksiz bir bütçe israfıdır. Kalıcı ve kesin mühendislik çözümü; delinen eski serpantinin boyler flanşından kesilerek iptal edilmesi ve yerine boyler temizleme flanşına entegre edilen AISI 316L Paslanmaz Flex Serpantin montajı yapılmasıdır.
Firmamızın imalat ve montaj standartlarına göre; 500 Litre altındaki Alarko Carrier boylerlerde (100L - 450L kapasiteler) yüksek debili DN16 (1/2" - 5/8") AISI 316L Paslanmaz Flex Serpantin modülü uygulanır. 500 Litre ve üzerindeki merkezi sistem boylerlerde ise (500L - 5000L kapasiteler) endüstriyel tip DN20 (3/4") AISI 316L Paslanmaz Flex Serpantin (veya gerekli transfer yüzeyine göre çift hatlı paralel flex demeti) özel flanş konstrüksiyonu üzerine kaynaklanır. AISI 316L alaşımındaki %2-3 oranındaki Molibden (Mo) katkısı, şebeke suyundaki agresif klor iyonlarına karşı mutlak direnç sağlar. Flex serpantinin körüklü dalgalı yapısı türbülanslı akış meydana getirerek serpantin dış yüzeyinde kireç tutunmasını engeller. İmal edilen her modül fabrikamızda 10 Bar Hidrostatik Basınç Testine tabi tutulur ve 2 Yıl Resmi Garanti Belgesi ile sahada teslim edilir.
8. Boyler Gövdesine Neden Asla Kaynak Yapılamaz? Emaye Koruma Fiziği
Saha uygulamalarında yapılan en vahim hata, boyler tabanında veya serpantin bağlantı boğazında oluşan çatlak ve deliklerin gazaltı veya elektrot kaynağı ile tamir edilmeye çalışılmasıdır. Alarko Carrier boylerlerin iç yüzeyi, 850°C - 900°C fırınlama sıcaklığında çelik sac üzerine kaynaştırılmış camsı titanyum emaye tabakası ile kaplıdır.
Boyler kazanına dışarıdan veya menhol kapağından kaynak hamlacı yaklaştırıldığında, kaynak bölgesindeki lokal sıcaklık anında 1200°C - 1400°C seviyesine çıkar. Çeliğin ve emayenin ısıl genleşme katsayıları farklı olduğu için emaye tabakası 'termal şok' neticesinde pul pul dökülür ve mikronluk çatlaklarla kavrulur. Kaynak yapılan yerin arkasında açığa çıkan çıplak st37 karbon çeliği, sıcak suyun yüksek çözünmüş oksijeniyle temas ettiği an korozyon hızı yüz katına çıkar. Kaynak yapılan boylerler en geç 1-3 ay içerisinde tam kaynak dikişinin sınırından daha geniş bir yarıkla patlar. Bu sebeple boyler gövdesine kesinlikle kaynak vurulmaz; tüm montaj işlemleri flanş cıvataları, kör flanş adaptörleri ve özel sızdırmazlık klingerit/EPDM contaları ile mekanik olarak gerçekleştirilir.
9. Magnezyum Anot Koruması ve Flanş-Conta Değişimi Revizyon Standartları
Boyler emniyet ventili sızıntısı giderilirken, sistemin korozyon güvenliği de eşzamanlı olarak rejenere edilmelidir. Emaye kaplamada zamanla oluşabilecek mikro gözenekleri kurban elektrokimyasal yöntemle koruyan eleman Magnezyum Anot Çubuğudur (DIN 4753-6). Magnezyum, çelikten daha aktif bir metal olduğu için elektron vererek kendini feda eder ve boyler gövdesinin delinmesini önler.
Anot çubuğunun yılda bir kez kontrol edilmesi, çapı %50'den fazla incelmişse derhal yenilenmesi gerekir. Anot koruması tükenmiş bir boylerde iç gövde sacı hızla incelir ve basınç dayanımı çöker. Revizyon esnasında, boyler temizleme flanşının contası kesinlikle eski haliyle bırakılmamalıdır. Yüksek sıcaklığa ve klorlu suya dayanıklı EPDM veya çelik telli asbestsiz klingerit flanş contası kullanılmalı, cıvatalar tork anahtarı ile karşılıklı çaprazlama sıkılarak mekanik hidrostatik sızdırmazlık garanti altına alınmalıdır.
10. Saha Teşhis Protokolü: WhatsApp ile 5 Dakikada Arıza Analizi
Apartmanınızda, sitenizde, otelinizde veya spor salonunuzdaki Alarko Carrier boylerin emniyet ventilinden sürekli su akıyorsa, kazan dairesi tabanını su basıyorsa veya sıcak su basıncınız düşüyorsa vakit kaybetmeden profesyonel mühendislik müdahalesi gereklidir. Geciken her gün, kazan dairesindeki diğer mekanik ekipmanların su buharı ve neme maruz kalarak elektronik kartlarının yanmasına ve boyler gövdesinin onarılamaz şekilde yırtılmasına yol açar.
Teknik personelin arıza mahallinde zaman kaybetmesini önlemek amacıyla doğrudan Baş Mühendislik destek hattımız devrededir: Boylerinizin etiketini, flanş bağlantı noktasını ve emniyet ventili tahliye hattını gösteren kısa bir video veya fotoğrafı 0533 046 61 34 numaralı WhatsApp hattımıza iletebilirsiniz. Baş mühendislerimiz 5 dakika içerisinde boylerinizin kapasitesini, genleşme tankı dengesini ve gerekli AISI 316L flex serpantin dönüşüm ölçülerini (DN16 veya DN20) belirleyerek garantili revizyon teklifini tarafınıza sunacaktır.
Sıkça Sorulan Sorular ve Uzman Yanıtları
Alarko boyler emniyet ventili neden sadece su ısınırken damlatır?
Suyun sıcaklığı arttıkça hacmi genleşir (ΔV). Eğer boyler hattına bağlı sıhhi sıcak su genleşme tankının ön gaz basıncı bitmişse ya da membranı patlamışsa, genleşen su hacmi tank tarafından karşılanamaz. Sıkışan suyun basıncı 8 veya 10 bar emniyet ventili açma değerine ulaştığında ventil fazla hacmi damlatarak tahliye eder; ısıtma durduğunda basınç normale dönerek damlatma kesilir. Çözüm, genleşme tankının gaz basıncının ayarlanması veya membranın yenilenmesidir.
Boyler emniyet ventili su akıttığında ventili kör tapayla kapatmak doğru mudur?
Kesinlikle hayır! Emniyet ventili bir arıza sebebi değil, kazanın aşırı basınç altında patlamasını önleyen hidrolik sigortadır. Emniyet ventilini kör tapa ile kapatmak, suyun basıncının 15-20 barlara tırmanmasına, boylerin bombeli tabanının yırtılmasına, serpantinin ezilmesine ve kazan dairesinde can ve mal kaybına yol açabilecek patlamalara neden olur.
Boyler serpantininin delindiği nasıl anlaşılır?
Eğer merkezi ısıtma kazanınızın (kalorifer devresinin) manometresinde basınç sürekli kendi kendine yükseliyor ve kazan emniyet ventili tahliye yapıyorsa, boyler şebeke suyu (genelde 4-6 bar) delik serpantinden kalorifer devresine (genelde 1.5-2.5 bar) sızıyor demektir. Şebeke soğuk su vanası kapatıldığında basınç yükselmesi duruyorsa boyler serpantini kesinlikle delinmiştir ve 316L paslanmaz flex serpantin ile revize edilmelidir.
500 Litre altı ve üzeri boylerlerde hangi paslanmaz flex serpantin çapı kullanılmalıdır?
Hidrolik sürtünme kaybı ve yeterli ısıl transfer yüzey alanı (kW kapasitesi) gereği; 100L - 450L arası Alarko Carrier boylerlerde DN16 (1/2" - 5/8") AISI 316L paslanmaz flex serpantin kullanılır. 500L ile 5000L arasındaki büyük kapasiteli merkezi sistem boylerlerde ise endüstriyel tip DN20 (3/4") AISI 316L paslanmaz flex serpantin demeti uygulanmalıdır. Bu serpantinler 10 bar basınca dayanıklı olup klor korozyonuna karşı 2 yıl resmi garantilidir.
