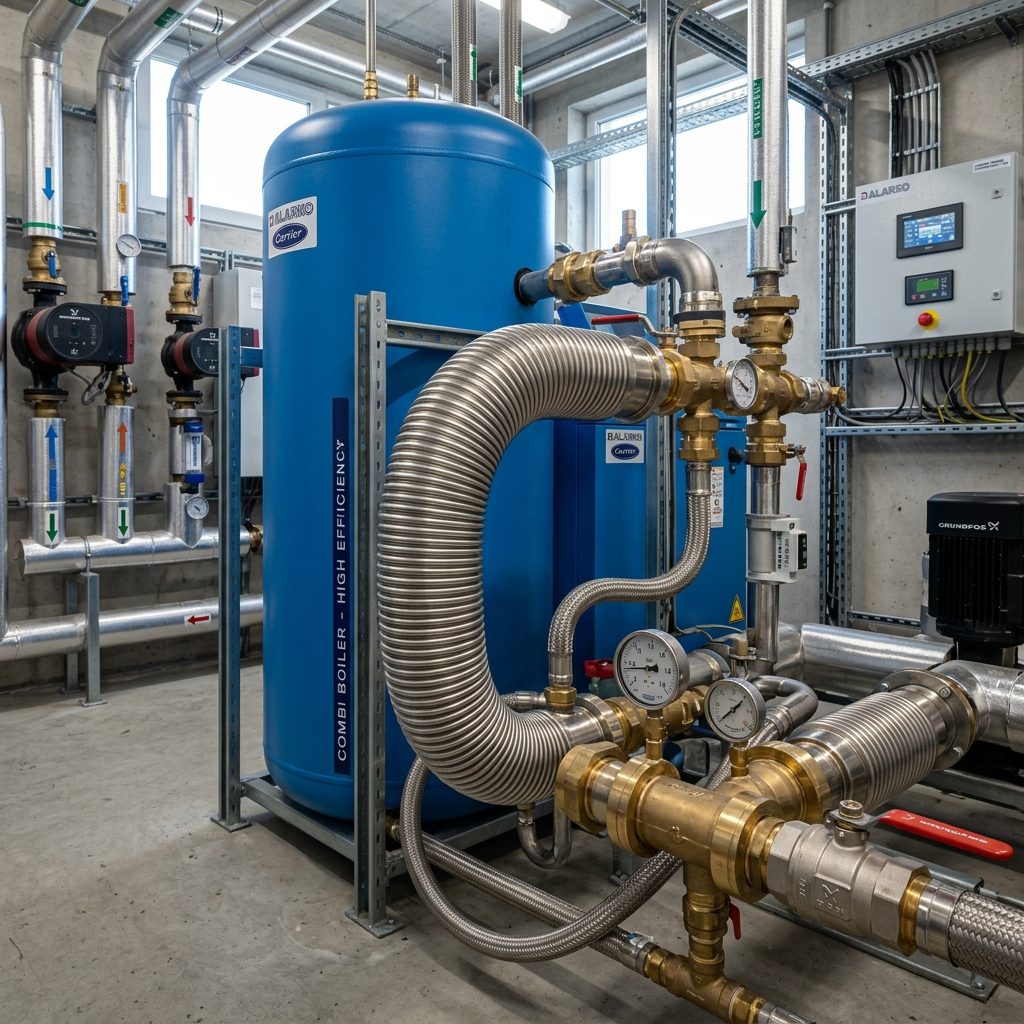

Alarko Carrier Merkezi Sistem Boylerlerde Kireçlenme ve %35 Doğalgaz Tasarruf Kılavuzu

1. Alarko Carrier Merkezi Boyler Sistemlerinde Isıl Dinamikler ve Kireç Problemi

Merkezi ısıtma sistemlerinde kullanılan Alarko Carrier çift veya tek serpantinli emaye boyler kazanları; apartmanlar, toplu konut siteleri, oteller, hastaneler ve spor kompleksleri gibi yüksek debili kullanım sıcak suyu (KSS) gerektiren tesislerin kalbidir. Bu boylerlerde kazandan gelen 80-90°C primer devre kalorifer suyu, serpantin içinden sirküle ederek boyler tankı içerisindeki 10-12°C şebeke suyunu 55-60°C bandına ulaştırır. Ancak Türkiye genelindeki şebeke sularının yüksek Fransız sertlik derecesi (25-50 °Fr), boyler serpantin yüzeylerinde kalsiyum ve magnezyum iyonlarının çökelmesine zemin hazırlar.

Sıcaklık 50°C eşiğini aştığı anda suda çözünmüş halde bulunan kalsiyum bikarbonat Ca(HCO3)2 kimyasal dekompozisyona uğrar ve suda çözünmeyen kalsiyum karbonat (CaCO3) yani kireç taşı formuna dönüşür. Bu taşlaşma, ısı transfer yüzeyi olan serpantinin dış cidarını ve boyler kazan tabanını kaplayarak adeta bir taş zırh oluşturur. Alarko Carrier boylerlerde yaşanan en kritik işletme maliyeti artışının ana sebebi bu fiziksel çökeltidir.

2. Kirecin Termal Yalıtım Fiziği ve %35 Doğalgaz İsrafının Matematiksel Modeli

Isı transferi termodinamiğinde Fourier yasası uyarınca ısı geçiş miktarı (Q), yüzey alanı (A), ısı iletim katsayısı (k) ve sıcaklık farkı (ΔT) ile doğru orantılı, cidar et kalınlığı (x) ile ters orantılıdır. Çelik veya bakır boruların termal iletkenliği sırasıyla yaklaşık 50 W/mK ve 380 W/mK seviyesindeyken, boru üzerine yapışan kireç taşının iletkenlik katsayısı yalnızca 0.15 ila 0.20 W/mK civarındadır. Bu durum, kirecin teknik olarak cam yünü veya strafor gibi bir yalıtım malzemesi vazifesi görmesi anlamına gelir.

Serpantin yüzeyinde biriken her 1 milimetrelik kireç tabakası, ısı geçiş direncini katlayarak %8 ila %10 arasında yakıt kaybına sebep olur. Sahada 3 ila 5 yıl boyunca bakımsız kalmış Alarko Carrier boyler kazanlarında yaptığımız incelemelerde, serpantin yüzeyinde 3-4 mm kalınlığında taşlaşmış kireç bloklarına rastlamaktayız. 3 mm üzerindeki bir kireç kabuğu, primer kazandan gelen ısının boyler suyuna aktarılmasını doğrudan %35 oranında engeller. Merkezi kazan dairelerindeki brülörler boyler termostatını set edilen 60°C sıcaklığa ulaştırmak için saatlerce durmaksızın tam alev modunda çalışır; baca gazı sıcaklıkları tırmanır ve her ay binlerce metreküp doğalgaz boşa yanarak site veya otel bütçesini tahrip eder.

3. Geleneksel Düz Borulu Serpantinlerin İflası ve Emaye Gövdede Kaynak Yasakları

Eski nesil boyler kazanlarında kullanılan düz siyah borulu veya düz karbon çelik serpantinler, yüzey gerilimlerinin statik yapısı nedeniyle kireç tutmaya son derece elverişlidir. Üzerinde oluşan kireç katmanı sertleştikçe boru cidarına kalıcı olarak yapışır. Zamanla ısı transferi çöker ve termal gerilimler neticesinde borularda kılcal çatlaklar oluşur. Serpantin patladığında ise tesisatçılar ve ehil olmayan ustalar boyler kapağını açıp serpantini veya gövdeyi kaynakla tamir etmeye çalışmaktadır. Bu durum bir mühendislik cinayetidir.

Boyler kazanlarının iç yüzeyi korozyona karşı 200-400 mikron kalınlığında titanyum katkılı camsı emaye (cam emaye) tabakası ile kaplanmıştır. Boyler gövdesine veya flanş bağlantı boğazına vurulan her elektrik ark veya gazaltı kaynağı, 1400°C yerel sıcaklık oluşturarak emaye kaplamayı yakar, çatlatır ve gövde sacından koparır. Emayesi yanan bölge doğrudan ham karbon çeliği olarak klorlu kullanım suyuyla temas eder ve birkaç hafta içinde mikronluk çatlaklar hızla büyüyerek boyler kazanının delinmesine yol açar. Bu sebeple delinen veya tıkanan serpantinlerde kesinlikle kaynak yapılmamalı; boyler flanş kapağı komple sökülerek demonte edilebilir yeni nesil teknolojiye geçilmelidir.

4. Malzeme Bilimi: %2-3 Molibden Katkılı AISI 316L Paslanmaz Flex Serpantin Teknolojisi

Alarko Carrier boyler kazanlarının yenilenmesinde ve kireç sorununa kalıcı çözüm üretilmesinde en üst mühendislik standardı AISI 316L (DIN 1.4404) östenitik paslanmaz çelik flex serpantin uygulamasıdır. Standart paslanmaz çelikler (AISI 304 gibi) şehir şebeke suyundaki agresif serbest klor (Cl-) iyonları karşısında hızlıca çukurcuk korozyonuna (pitting) uğrar. Oysa AISI 316L alaşımında bulunan %16-18 Krom ve %10-14 Nikel içeriğine ek olarak %2-3 oranındaki Molibden (Mo) katkısı, metal yüzeyinde kendini onaran bir pasivasyon tabakası yaratarak klor korozyonuna karşı maksimum bariyer sağlar.

Bunun ötesinde flex serpantinin ondüleli (körük biçimli kıvrımlı) geometrik yapısı çift yönlü büyük bir hidrolik ve mekanik avantaj sunar. Körük geometrisi serpantin içinden geçen suyun akış rejimini laminerden türbülanslı akışa (yüksek Reynolds sayısı) dönüştürerek ısı transfer yüzey katsayısını 2.5 katına çıkarır. En kritik özellik ise kireç tutmama kabiliyetidir: Flex körükler boyler içerisindeki suyun ısınıp soğuması esnasında mikronluk boyutta termal esneme ve titreşim hareketleri yapar. Bu mikro titreşimler, serpantin dış yüzeyinde tutunmaya çalışan kireç kristallerini yüzeye yapışamadan kırarak döker; serpantin kendi kendini sürekli temiz tutar.

5. Boyler Kapasitesine Göre Serpantin Boyutlandırma Kriterleri: DN16 ve DN20 Standartları

Doğru ısı transferi ve basınç kaybı hesaplamaları yapılmadan gelişiüzel seçilen serpantin çapları merkezi sıcak su sistemlerinde debi darboğazına yol açar. Tesisin pik kullanım saatlerinde boyler suyunun geç ısınması veya kazanın rejimden düşmesi genellikle yanlış boru çapı seçiminden kaynaklanır. Mühendislik normlarımız gereğince boyler hacimleri katı standartlarla sınıflandırılmıştır:

- 500 Litre Altı Boylerler (100L - 450L): Bu gruptaki villa, küçük pansiyon veya az daireli apartman Alarko boylerlerinde DN16 (1/2" - 5/8") et kalınlığı standardize edilmiş AISI 316L Paslanmaz Flex Serpantin kullanılır. Bu boru çapı düşük hacimli tanklarda ideal türbülansı yakalar, primer pompa basma yüksekliğini zorlamadan maksimum kW enerjiyi tank içerisine aktarır.

- 500 Litre ve Üzeri Sanayi Tipi Boylerler (500L - 5000L): Siteler, oteller, hastaneler, spor salonları ve sosyal tesislerin devasa kullanım sıcak suyu ihtiyacını karşılamak için DN20 (3/4") AISI 316L Paslanmaz Flex Serpantin modülleri uygulanır. 1500, 2000 veya 3000 litrelik büyük Alarko boylerlerde gerekirse çift hatlı paralel flex demeti imal edilerek basınç düşümü (ΔP) minimize edilir ve boylerin soğuktan 60°C'ye ulaşma süresi 30-40 dakikaya indirilir.

6. 10 Bar Hidrostatik Basınç Testi, Dinamik Basınç Şokları ve 2 Yıl Resmi Garanti

Merkezi boyler kazanları şehir şebekesinden gelen hidrofor basıncına (ortalama 4-6 bar) ve kazan devresinin genleşme basıncına maruz kalır. Özellikle gece ve sabah pik saatlerinde muslukların aniden açılıp kapanmasıyla boru hatlarında su koçu (koç darbesi - su darbesi şoku) oluşur. Bu darbeler anlık olarak şebeke basıncını 8-9 bar seviyelerine fırlatabilir. Kalitesiz malzeme ve zayıf flanş bağlantıları bu şoklar altında patlar veya çatlayarak kazan dairesini su basmasına sebep olur.

İmalatını gerçekleştirdiğimiz tüm Alarko boyler uyumlu AISI 316L flanşlı flex serpantin üniteleri, fabrikadan sevk edilmeden önce özel test kazanlarında tam 10 Bar Hidrostatik Basınç Testine tabi tutulur. 10 bar altında en az 30 dakika boyunca sıfır basınç kaybı ve sızdırmazlık kriteri teyit edilmeden hiçbir ürün montaja sevk edilmez. İmalat hatalarına, korozyona ve basınç yorulmalarına karşı ürünlerimiz 2 Yıl Resmi Garanti Belgesi ile güvence altına alınır. Bu sayede teknik yöneticiler ve yönetim kurulları sürpriz arızalara karşı tam güvenceye kavuşur.

7. Katodik Koruma: Magnezyum Anot Çubuğunun Hayati Rolü ve Galvanik Korozyon Kontrolü

Bir Alarko Carrier boyler tankında paslanmaz çelik flex serpantin kullanıldığında, tankın emaye kaplı karbon çelik gövdesi ile paslanmaz çelik arasında farklı elektropotansiyeller ortaya çıkar. Su iletken bir elektrolit görevi görerek metaller arasında galvanik pil etkisi yaratabilir. Eğer emaye tabakasında gözle görülmeyen mikronluk kılcal çatlaklar varsa korozyon bu çatlaklara hücum eder. Bu kaçınılmaz elektrokimyasal tepkimeyi durdurmanın tek yolu boyler katodik koruma sistemidir.

DIN 4753-6 standardı uyarınca boyler içerisine mutlaka yüksek saflıkta Magnezyum Anot Çubuğu (feda edici anot) yerleştirilmelidir. Magnezyumun elektrot potansiyeli (-2.37 V), demir (-0.44 V) ve paslanmaz çelikten çok daha negatiftir. Bu sayede korozyon akımı boyler kazan sacı veya serpantin yerine doğrudan magnezyum anotu hedef alır; magnezyum elektron vererek kendini feda ederken gövde sacını tamamen korur. Boyler flanşı açıldığında anot çubuğunun et kalınlığı kumpasla ölçülmeli, %60'tan fazla erimiş anotlar derhal orijinal boyler magnezyum anotu ile yenilenmelidir.

8. Boyler Kireç Temizliği, Flanş Sökümü ve EPDM/Klingerit Conta Değişim Prosedürleri

Kireçten arındırma operasyonlarında boyler gövdesini ve emaye kaplamayı delebilecek sert asitlerin (tuz ruhu / hidroklorik asit vb.) kazan içerisine basılması kesinlikle yasaktır. Agresif asitler emaye yüzeyindeki mikron gözenekleri aşındırarak boyleri çürütür. Doğru mühendislik yaklaşımı mekanik ve kontrollü kimyasal temizliğin flanş kapağı açılarak yapılmasıdır.

Uygulama adımları şu şekildedir: İlk olarak boylerin soğuk su girişi, sıcak su çıkışı ve sirkülasyon hatları vanalardan izole edilir. Boyler tahliye vanası açılarak kazan içerisindeki su tamamen boşaltılır. Boyler ana gövde flanş cıvataları tork anahtarıyla çapraz sıra takip edilerek sökülür. Kireçten ağırlaşmış eski serpantin dışarı alınır; boyler tabanına çökmüş olan onlarca kilogram kireç ve çamur tortusu vakumlu özel pompalarla temizlenir. Yeni AISI 316L paslanmaz flex serpantin takılırken, ezilmiş ve sertleşmiş eski conta asla tekrar kullanılmaz. Sıcak su ve basınca yüksek mukavemet gösteren sertifikalı EPDM veya Klingerit sızdırmazlık contası flanş yuvasına hassasiyetle yerleştirilir ve somunlar tork dengeli biçimde sıkılarak hidrostatik sızdırmazlık temin edilir.

9. Apartman, Otel ve Sosyal Tesis Yöneticileri İçin İşletme ve Tasarruf Yol Haritası

Merkezi sistemle yönetilen 30-100 daireli toplu konut sitelerinde, 100-300 odalı otellerde veya spor salonlarında kireçlenmiş bir boyler sistemi her ay binlerce lira ilave doğalgaz faturası demektir. Bir Alarko boylerin serpantini kireçle dolduğunda sirkülasyon pompaları suyu çevirebilmek için aşırı akım çeker, brülörler dur-kalk (cycling) yaparak devreye girer ve yanma verimi dibe vurur. Üstelik sabah pik kullanım saatlerinde üst katlardaki dairelere sıcak su ulaşmaz; su ancak ılık seviyede kalır ve bina sakinlerinden sürekli şikayet gelir.

AISI 316L flex serpantin dönüşümü tamamlanan bir tesiste kireç bariyeri ortadan kalktığı için primer kalorifer suyunun tüm enerjisi kayıpsız olarak saniyeler içinde kullanım suyuna aktarılır. Brülörün çalışma süresi kısalır, baca gazı sıcaklığı düşer ve tesis anında %25 ile %35 arasında kanıtlanabilir doğalgaz tasarrufu sağlar. Yapılan serpantin dönüşüm maliyeti, doğalgaz faturasından elde edilen tasarrufla çoğu zaman 2 ila 4 ay gibi kısa bir işletme süresinde kendi kendini tamamen amorti eder.

10. WhatsApp Üzerinden 5 Dakikada Hızlı Teşhis ve Doğru Flanş İmalatı (0533 046 61 34)

Kazan dairesi arızalarında zaman en kritik maliyet unsurudur. Otellerde müşteri memnuniyeti, sitelerde ise yüzlerce sakinin konforu sıcak suyun kesilmesine tahammül edemez. Alarko Carrier boyler kazanınızın kapasitesi (Litre), flanş cıvata sayısı, cıvatalar arası eksen mesafesi ve boyler kazan etiketinin fotoğrafını çekerek 0533 046 61 34 numaralı WhatsApp teknik destek hattımıza göndermeniz teşhis için yeterlidir.

Uzman baş mühendislerimiz gönderdiğiniz görselleri ve ölçüleri 5 dakika içerisinde CAD/CAM teknik çizim kütüphanemizle eşleştirir. Boylerinizin orijinal flanş boğazına birebir uyan, 10 bar testli, DN16 veya DN20 AISI 316L Paslanmaz Flex Serpantin ünitesinin teknik tasarımını ve maliyet teklifini anında hazırlar. Özel imalat flanşlı serpantin paketimiz; montaja hazır lazer kesim flanşı, orijinal klingerit contası, montaj saplamaları ve yeni magnezyum anot çubuğu ile birlikte eksiksiz olarak adresinize sevk edilir veya uzman mobil montaj ekibimiz tarafından yerinde takılır.
