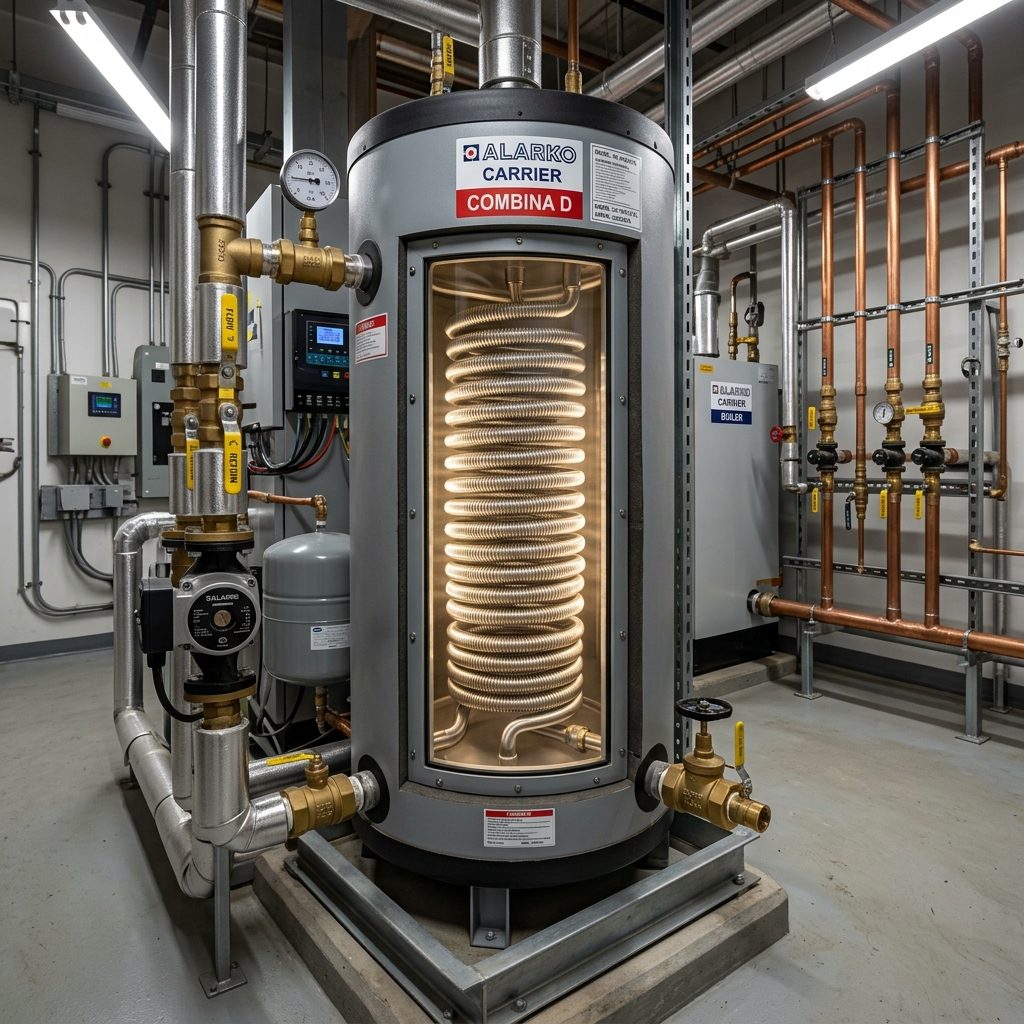

Alarko Carrier Tek Serpantinli Boyleri Çift Serpentine Dönüştürme ve Hibrit Güneş Entegrasyonu

1. Alarko Carrier Boyler Mimarisi ve Tek Serpantin Kısıtları

Merkezi sıcak su ihtiyacı olan toplu konut siteleri, oteller, spor salonları, yurtlar ve hastanelerde Alarko Carrier tek serpantinli emaye boylerler uzun yıllardır güvenle kullanılmaktadır. Ancak tek serpantinli sistem mimarisi, boyler hacminin yalnızca tek bir birincil ısıtma kaynağından beslenmesine izin verir. Klasik tesisat tasarımında bu kaynak genellikle doğalgazlı merkezi ısıtma kazanı ya da brülör sistemidir.

Günümüz enerji maliyetleri göz önüne alındığında, yalnızca fosil yakıta bağımlı kalmak işletme giderlerini sürdürülemez boyutlara taşımaktadır. Çatıya kurulacak bir güneş enerjisi kolektör sahası veya düşük sıcaklık rejimiyle çalışan ek bir ısı pompası devresi, tek serpantinli boylerlerde doğrudan hidrolik sisteme bağlanamamaktadır. Mevcut boyler tankını söküp hurdaya ayırmak ve yerine fabrika çıkışlı çift serpantinli yeni bir tank almak ise hem yüksek yatırım maliyeti hem de kazan dairesi kapılarının kırılarak inşaat pisliği oluşturulması demektir. Baş mühendislik çözümümüz, tankın yapısal bütünlüğünü bozmadan ikinci bir bağımsız ısı transfer yüzeyi oluşturmaktır.

2. Termodinamik Katmanlaşma (Stratifikasyon) ve Hibrit Güneş Entegrasyonu Fiziği

Dikey boyler tanklarında suyun sıcaklık katmanlaşması (termal stratifikasyon), akışkanlar mekaniğinin temel ilkelerine dayanır. Soğuk su şebekeden boylerin tabanına giriş yapar; ısınan suyun yoğunluğu azaldığı için tepe noktasına doğru yükselir. Güneş enerjisi entegrasyonunda maksimum verim alabilmek için, güneş enerjisi devresi serpantininin kesinlikle boylerin en alt taban katmanında yer alması zorunludur.

Alarko Carrier boylerin alt gövdesinde yer alan dairesel temizleme flanşı, tankın en soğuk bölgesine tam erişim sağlar. Güneş kolektörlerinden gelen 45°C - 85°C aralığındaki glikollü sıcak akışkan, alt flanşa yerleştirilen ek serpantinden geçirilerek şebekeden yeni giren 10°C - 15°C sıcaklığındaki suyu anında ön ısıtmaya tabi tutar. Boylerin üst kısmında yer alan mevcut sabit serpantin ise merkezi kazan devresiyle irtibatlandırılır; güneş enerjisinin yetersiz kaldığı kış veya gece periyotlarında tepe suyunu 60°C kullanım sıcaklığına ulaştırarak kesintisiz sıcak su ve lejyonella dezenfeksiyonu sağlar.

3. Boyler Gövdesine Asla Kaynak Yapılamaz: Emaye Fiziği ve Elektrokimyasal Delinme Riski

Sıhhi tesisat sektöründe sıkça yapılan en vahim mühendislik hatası, tek serpantinli boyler gövdesine delik açıp kaynaklı nipel veya boru kaynatarak ikinci bir serpantin ekleme girişimidir. Alarko Carrier boylerlerin iç yüzeyi, DIN 4753-3 standardına uygun olarak 850°C - 900°C fırınlama sıcaklığında pişirilmiş pürüzsüz titanyum katkılı camsı emaye (vitrified enamel) tabakası ile kaplıdır.

Boyler sacına dışarıdan kaynak torcu değdiği anda, kaynak bölgesinin ulaştığı 1400°C civarındaki yerel sıcaklık iç yüzeydeki emaye tabakasını anında patlatır, yakar ve mikronluk çatlaklar oluşturur. Açığa çıkan ham karbon çeliği sac, sıcak kullanım suyunun içindeki çözünmüş oksijen ve klor iyonları ile temas eder etmez hızla galvanik korozyona uğrar. Kaynak yapılan bir boyler, kavitasyon ve elektrokimyasal korozyon etkisiyle en geç 3 ila 6 ay içerisinde o noktadan delinerek tamamen hurda haline gelir. Bu nedenle, boyler gövdesine kesinlikle hiçbir mekanik delme veya kaynak işlemi uygulanamaz; tüm dönüşüm flanş mekaniği üzerinden yürütülmelidir.

4. Kör Flanş İmalatı ve Mekanik Montaj Mimarisi

Boyler modifikasyonu, Alarko Carrier boylerin standart temizleme ve gözetleme menhol kapağının (kör flanş) sökülmesi ile başlar. Sökülen flanşın cıvata aks aralıkları, delik çapları ve et kalınlığı kumpasla taranarak CNC plazma veya dik işleme tezgâhında yüksek mukavemetli paslanmaz veya boyler çeliğinden birebir yenisi üretilir.

İmal edilen bu özel flanşın üzerine, ek serpantinin gidiş ve dönüş hatlarını sağlayacak paslanmaz rekorlu manşonlar açılır. Flanş ile serpantin borusu arasındaki bağlantı, tankın içinde kaynak dikişi barındırmayan özel konik sıkmalı mekanik rakorlar ve yüksek sıcaklığa dayanıklı sızdırmazlık bileşenleri ile sağlanır. Boyler flanş contasında ise kesinlikle kalitesiz kauçuk kullanılmamalıdır; gıda tüzüğüne uygun, 150°C sıcaklığa ve basınca dayanıklı EPDM veya asbestsiz Klingerit contalar tercih edilerek tork anahtarıyla çapraz sıkım gerçekleştirilir.

5. Metalurji ve Malzeme Bilimi: %2-3 Molibden Katkılı AISI 316L Flex Serpantin Üstünlüğü

Dönüşümde kullanılan ısı transfer yüzeyinin malzeme seçimi kritik önem taşır. Düz bakır borular, boyler içindeki emaye kusurları veya paslanmaz bileşenlerle temas ettiğinde galvanik pil oluşturarak korozyonu hızlandırabilir. Bu nedenle mühendislik standardımız, %16-18 Krom, %10-14 Nikel ve en önemlisi %2-3 Molibden (Mo) içeren AISI 316L (EN 1.4404) düşük karbonlu ostenitik paslanmaz çelik flex serpantinlerdir.

Molibden elementi, klorür iyonlarının neden olduğu çukurcuk (pitting) korozyonuna ve gerilimli korozyon çatlamasına karşı olağanüstü direnç sağlar. AISI 316L paslanmaz flex yapının derin helisel dalgalı (ondüleli) yüzeyi, akışkan içerisinde sürekli mikro girdaplar ve mikro türbülanslar üreterek laminer sınır tabakayı parçalar. Bu yüksek türbülans, kireç iyonlarının (kalsiyum ve magnezyum karbonat) metal yüzeyine yapışmasını engeller; borunun ısınıp soğuma esnasındaki mikronluk genleşme hareketleri sayesinde flex serpantin kendi kendini kireçten arındırır.

6. Boyler Hacmine Göre Boyutlandırma Kriterleri: DN16 vs DN20 Standartları

Boyler dönüşümlerinde hidrolik direnç ve termal transfer yüzey alanı hassas hesaplanmalıdır. Serpantin çapı yetersiz seçilirse güneş devresi sirkülasyon pompası kavitasyona girer; aşırı büyük seçilirse boyler içine montaj geometrisi imkânsızlaşır:

- 500 Litre Altı Boylerler (100L - 450L): Bu gruptaki boyler flanş boğaz çapları genellikle DN100 veya DN125 seviyesindedir. Montaj esnekliği ve 10 kW - 25 kW termal transfer kapasitesi için DN16 (1/2" - 5/8") AISI 316L paslanmaz flex serpantin kullanılır. Bu ebat, villa ve küçük pansiyon tipi Alarko boylerlerde güneş kolektör devresi debisini kasmadan karşılar.

- 500 Litre ve Üzeri Boylerler (500L - 5000L): Merkezi konut siteleri, AVM'ler, büyük oteller ve yurtlar için kullanılan bu dev boylerlerde temizleme flanşı genellikle DN150 - DN200 genişliğindedir. Bu sistemlerde 35 kW ile 120 kW arasındaki güneş veya ek kazan gücünü transfer etmek amacıyla DN20 (3/4") AISI 316L paslanmaz flex serpantin (veya çift hatlı paralel sanayi tipi flex demeti) uygulanır. Yüksek debi geçirgenliği sayesinde basınç kaybı 0.2 barın altında tutulur.

7. 10 Bar Hidrostatik Basınç Testi ve 2 Yıl Resmi Garanti Protokolü

Merkezi sıcak su boyler devreleri, hidrofor basıncı, termal genleşmeler ve koç darbesi (water hammer) riskleri nedeniyle sürekli basınç dalgalanmalarına maruz kalır. Tesisatta işletme basıncı genellikle 4 ila 6 bar arasında olsa da, güvenlik emniyet ventilleri 8 veya 9 bara ayarlanır.

İmalatı tamamlanan her bir Alarko Carrier flanş tipi serpantin modülü, sahaya sevk edilmeden önce test standında özel kalibre manometreler eşliğinde 10 Bar hidrostatik basınç testine tabi tutulur. 30 dakika boyunca test basıncında bekletilen kaynak noktaları ve rekor bağlantılarında sıfır sızıntı doğrulandıktan sonra onaylanır. Sahada uzman mühendis gözetiminde yapılan montaj ve flanş-conta yenileme işlemleri, ürünün malzeme yorulması, korozyon ve sızdırmazlık risklerine karşı 2 Yıl Resmi Garanti Belgesi ile güvence altına alınır.

8. Kireç Temizliği, Magnezyum Anot Çubuğu Bakımı ve Katodik Koruma

Çift serpantin dönüşümü amacıyla Alarko Carrier boylerin temizleme flanşı açıldığında, tank tabanında birikmiş olan taşlaşmış kireç çamuru mutlaka tahliye edilmelidir. Kireç tabakası termal izolasyon görevi görerek ısı transferini %40 oranında düşürür. Boyler içi emayeye ve serpantine zarar vermeyen özel inhibitörlü organik kimyasallarla yumuşak mekanik temizlik uygulanmalıdır.

Temizlik esnasında boylerin katodik koruma organı olan magnezyum anot çubuğu mutlaka sökülüp incelenmelidir. Magnezyum anot çubuğu, korozyon potansiyeli karbon çeliğinden daha negatif olduğu için kendini feda ederek mikro emaye çatlaklarını korur. Çapı 15 mm'nin altına inmiş veya tamamen erimiş anot çubukları derhal orijinal standartta yenisi ile değiştirilmelidir. AISI 316L paslanmaz flex serpantin eklenmesi, doğru boyutlandırılmış bir magnezyum anot ile korunan emaye boylerlerde kusursuz bir elektrokimyasal denge sağlar.

9. Sahadan Gerçek Arıza Vakaları: Yapılan Ölümcül Hatalar

Antalya'da 180 odalı bir tatil köyünde, 2000 litrelik Alarko Carrier tek serpantinli boylere sanayi sitesinde gövdeden delik delinerek siyah çelik borudan ikinci bir serpantin kaynatılmıştır. Montajdan yalnızca 4 ay sonra boyler gövdesi kaynak kökünden delinmiş, kazan dairesini basan 60°C'lik su ana panoyu yakarak otelde 2 gün boyunca sıcak su kesintisine yol açmıştır. Yapılan incelemede, kaynak bölgesindeki emayenin tamamen yandığı ve klor korozyonunun 4 mm'lik kazan sacını oyduğu tespit edilmiştir.

Bir diğer vaka İstanbul'da 48 dairelik bir sitede yaşanmıştır: Kör flanşa gelişi güzel bükülmüş bakır boru takılmış, ancak flanş contasında kalitesiz şambrel lastiği kullanılmıştır. Sıcaklık 70°C'ye ulaştığında lastik eriyerek boyler suyunu güneş paneli glikol devresine karıştırmış, site sakinlerinin musluklarından kimyasallı su akmıştır. Bu gibi faciaların önüne geçmek için yalnızca gıda onaylı EPDM contalar, 10 bar testli AISI 316L paslanmaz flex serpantinler ve flanş tipi dönüştürücüler tercih edilmelidir.

10. 5 Dakikada Hızlı Teşhis ve Doğrudan Mühendislik İletişimi

Mevcut Alarko Carrier boylerinizin çift serpantine dönüştürülmesi, güneş kolektörleri veya ikinci bir kazan hattıyla hibrit çalıştırılması için kazan dairesine keşif ekibi beklemenize gerek yoktur. Tesisatınızın hidrolik mimarisine uygun serpantin gücünü ve flanş ölçüsünü saptamak dakikalar içinde mümkündür.

Boylerinizin gövde etiketini ve alt temizleme flanşının net bir fotoğrafını 0533 046 61 34 numaralı WhatsApp teknik destek hattımıza ileterek 5 dakika içinde uzman baş mühendisimizden yerinde teşhis, serpantin yüzey alanı hesabı ve anahtar teslim dönüşüm maliyet teklifini alabilirsiniz.
