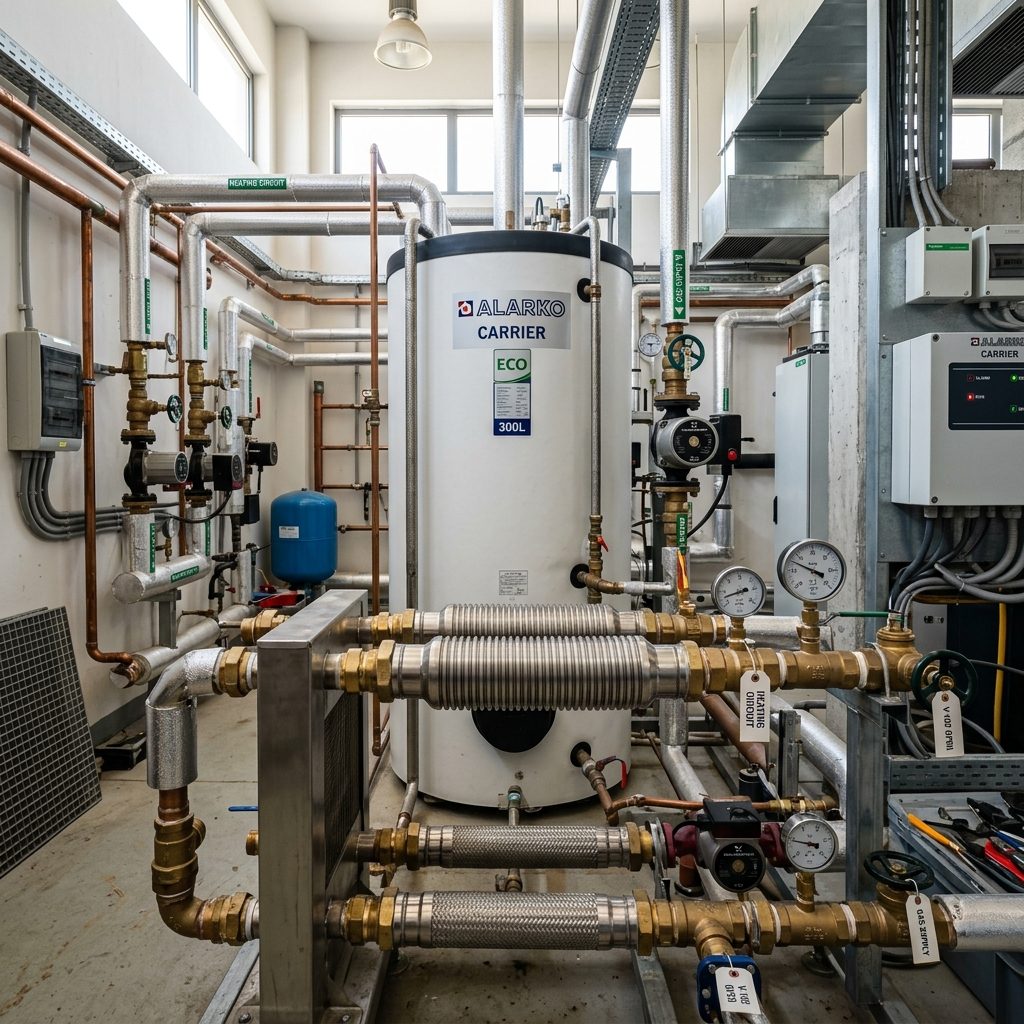

Alarko Carrier Boylerlerde Isı Pompası ve Güneş Enerjisi Uyumlu Geniş Yüzeyli 316L Serpantin

1. Alarko Carrier Boylerlerde Düşük Sıcaklık Kaynaklarının Termodinamik Dinamikleri

Merkezi sıcak su üretiminde Alarko Carrier boyler kazanları, emaye kalitesi ve hidrolik mukavemetiyle apartman, site, otel ve hastane gibi yüksek tüketimli tesislerde yıllardır güvenle kullanılmaktadır. Klasik sistemlerde boylerler, 80-90°C kazan besleme suyu ile çalışacak şekilde optimize edilmiş standart yüzey alanına sahip dahili karbon çelik üzeri emaye serpantinler barındırır. Ancak günümüzde enerji verimliliği projeleri kapsamında devreye giren ısı pompaları ve güneş enerjisi kollektörleri, besleme suyunu geleneksel kazanlar gibi yüksek sıcaklıklarda değil, ortalama 45-55°C bandında üretir.

Besleme su sıcaklığının 85°C'den 50°C seviyesine düşmesi durumunda, boyler serpantini ile kullanım sıcak suyu arasındaki logaritmik sıcaklık farkı kritik eşiğin altına iner. Standart serpantin yüzey alanı bu şartlarda ısı transferini yeterli hızda tamamlayamaz. Bunun sonucunda ısı pompası sık sık yüksek basınç arızasına geçerek devreden çıkar veya kompresör durmaksızın çalışarak aşırı elektrik sarfiyatı oluşturur. Güneş enerjisi devresinde ise çatıdaki kollektörlerde üretilen yüksek sıcaklık boyler suyuna aktarılamaz, sistem aşırı ısınma emniyetine girer. Bu termodinamik kilitlenmeyi aşmanın tek mühendislik çözümü, boyler içi ısı transfer yüzey alanını 2.5 ila 3.5 kat artıran geniş yüzeyli modüler serpantin entegrasyonudur.

2. Geniş Yüzeyli Isı Transfer Alanı ve Isı Aktarım Matematiği

Isı transfer mekaniğinin temel formülü olan Q = U x A x ΔT_lm prensibi incelendiğinde; aktarılmak istenen toplam termal enerji (Q), toplam ısı transfer katsayısı (U), aktif serpantin dış yüzey alanı (A) ve logaritmik ortalama sıcaklık farkı (ΔT_lm) ile doğrudan orantılıdır. Klasik yüksek sıcaklıklı kazan sistemlerinde ΔT_lm değeri 35-40°C mertebesindeyken, ısı pompası ve güneş enerjisi destekli sistemlerde bu fark 10-12°C seviyelerine kadar geriler.

Bu matematiksel gerçeklik karşısında, ısı aktarım gücünü sabit tutabilmek veya artırmak için artırılması gereken yegane parametre serpantin yüzey alanı (A) ve akışkanın türbülans yapısını optimize ederek (U) katsayısını yükseltmektir. Düz borulu klasik boyler serpantinleri laminer akış sınır tabakası nedeniyle düşük ısı geçiş katsayısına sahiptir. Buna karşın kıvrımlı oluk yapısına sahip AISI 316L paslanmaz flex borular, akışkanda sürekli mikro türbülans oluşturarak yüzey sınır tabakasını kırar ve film katsayısını maksimize eder. Böylece aynı hacimdeki Alarko Carrier boyler kazanının içine, kat be kat daha geniş yüzey alanına sahip flex serpantin demeti yerleştirilerek düşük dereceli enerjinin kayıpsız transferi güvenceye alınır.

3. AISI 316L Paslanmaz Çelik Metalurjisi: Molibden Zırhı ve Korozyon Kalkanı

Kullanım sıcak suyu sistemlerinde klorür iyonları ve çözünmüş oksijen, metal yüzeyler üzerinde daimi bir aşındırma baskısı kurar. Standart AISI 304 paslanmaz çelikler 50°C üzerindeki klorlu şehir şebeke sularında çukurcuk korozyonuna uğrayarak kısa sürede mikro delinmeler üretir. Alarko Carrier boyler revizyonlarında uyguladığımız serpantin demetleri ise istisnasız AISI 316L (EN 1.4404) kalite düşük karbonlu östenitik paslanmaz çelikten imal edilir.

AISI 316L alaşımının kalbinde yer alan %2-3 oranındaki Molibden (Mo) katkısı, metal kafes yapısının klor iyonu saldırılarına karşı direncini dramatik olarak artırır. Düşük karbon yüzdesi (%0.03'ten az) ise malzemenin kristaller arası korozyon riskini sıfıra indirir. Dahası, flex borunun derin helisel kıvrımları boyler içerisindeki dinamik su akışı ve ısıl genleşme-daralma döngüleriyle sürekli mikron seviyesinde esner. Bu elastik mekanik mikro hareket, kalsiyum ve magnezyum karbonat kristallerinin yani kireç taşlarının boru dış cidarında tutunmasını engeller. Düşük yüzey pürüzlülüğü ve kireç tutmayan esnek geometri sayesinde serpantin ömrü boyunca ilk günkü termal iletkenliğini muhafaza eder.

4. Boyler Hacmine Göre Serpantin Çapı Standardizasyonu: DN16 ve DN20 Ayrımı

Isı transfer verimini belirleyen bir diğer temel etken hidrolik sürtünme kaybı ve akışkan debisidir. Doğru serpantin boru çapı seçilmediğinde devridaim pompaları aşırı dirençle karşılaşır, debi düşer ve enerji transfer hızı çöker. Alarko Carrier boylerlerin modüler serpantin dönüşümünde hacimsel ayrım kesin mühendislik standartlarına bağlanmıştır:

500 Litre Altı Boylerler (100L - 450L): Bu kapasitedeki konut ve küçük işletme boylerlerinde akışkan debisi ve iç flanş giriş boğazı dikkate alınarak DN16 (1/2" - 5/8") AISI 316L paslanmaz flex serpantin kullanılır. DN16 hat, kompakt boyler gövdesi içinde en dar büküm yarıçapını sağlayarak maksimum yüzey alanının boyler tabanından tepe noktasına kadar homojen serilmesine olanak tanır.

500 Litre ve Üzeri Boylerler (500L - 5000L): Merkezi sistem apartmanlar, oteller, spor salonları ve sosyal tesislerdeki 500 litreden 5000 litreye kadar olan boyler kazanlarında hidrolik direnci minimize etmek ve yüksek debili sirkülasyonu karşılamak için kesinlikle DN20 (3/4") AISI 316L paslanmaz flex serpantin borusu veya çift hatlı paralel sanayi tipi flex demetleri uygulanır. DN20 çap, yüksek debili ısı pompası ve güneş enerjisi primer devre akışını rahatlatarak basınç kayıplarını en aza indirir ve transfer süresini kısaltır.

5. Sahada Neden Asla Serpantin Kaynağı Yapılmaz? Emaye ve Gövde Fiziği

Sıcak su kazan dairelerinde karşılaşılan en büyük mühendislik hatalarından biri, serpantini delinen veya yetersiz gelen Alarko Carrier boylerlerin gövdesine kaynakla müdahale edilmesidir. Alarko Carrier boyler kazanlarının iç yüzeyi, 850°C fırınlama sıcaklığında çelik gövdeye camsı bağlarla eritilerek yapıştırılmış hijyenik titanyum emaye katmanıyla korunur. Kazan dairesi zemininde veya serpantin borusu üzerinde yapılacak herhangi bir ark, gazaltı veya oksijen kaynağı işlemi, temas noktasının arka yüzeyindeki emayeyi anında yakar, kavurur ve pul pul dökülmesine yol açar.

Emayesi dökülen karbon çelik sac, sıcak kullanım suyunun agresif korozyonuna karşı tamamen korumasız kalarak birkaç hafta içinde mikro çatlaklardan delinir. Ayrıca paslanmaz serpantin borusunun karbon çelik gövdeye ya da standart çelik flanşa doğrudan kaynaklanması durumunda 'galvanik korozyon pili' oluşur; farklı elektrokimyasal potansiyele sahip metaller kaynak dikişinden hızla erir. Bu felaketi önlemenin tek yolu, boyler gövdesine tek bir kıvılcım dahi sıçratmadan, temizleme kapağı veya servis flanşı üzerinden sökülüp takılabilir flanşlı modüler bağlantı yapmaktır.

6. Boyler Flanş Sistemi Üzerinden Modüler Montaj ve Sızdırmazlık

Modüler serpantin revizyonunun kalbi, Alarko Carrier boylerin mevcut temizleme kapağının yerine birebir özel imal edilen AISI 316L paslanmaz çelik veya elektrostatik epoksi kaplı kalın çelik boyler flanş plakasıdır. Flanş üzerinde serpantinin primer devre giriş ve çıkış nipel bağlantıları, paslanmaz rekorlu manşonlar ve termovell kovanı sızdırmaz kaynak metodolojisiyle fabrikasyon ortamında önceden üretilir.

Kazan dairesinde boyler temizleme kapağı söküldükten sonra, özel helisel bükümlü paslanmaz flex demeti doğrudan kazan kovanının içine sürülür. Gövde ile yeni flanş arasına içme suyu standartlarına uygun, 120°C sürekli çalışma sıcaklığına ve 10 Bar basınca dayanıklı EPDM veya grafitli yüksek mukavemetli Klingerit boyler contası yerleştirilir. Flanş cıvataları tork anahtarıyla çapraz sıkım prensibine göre eşit yük dağılımıyla sıkılır. Böylece boyler gövdesine kaynak yapılmaksızın, tamamen mekanik ve istenildiği an sökülüp revize edilebilir mükemmel bir sızdırmazlık elde edilir.

7. Katodik Koruma Entegrasyonu ve Magnezyum Anot Çubuğunun Hayati Rolü

Bir boyler kazanında paslanmaz çelik serpantin ile emaye kaplı karbon çelik gövdenin aynı su banyosu içerisinde bulunması, elektrokimyasal potansiyel farkları gündeme getirir. Emaye tabakasında üretimden veya yaşlanmadan kaynaklanan mikroskobik gözenekler bulunabilir. Bu mikronluk açıklıkların korozyondan korunması için boyler flanşı veya boyler üst nozulu üzerine mutlaka standartlara uygun Magnezyum Anot Çubuğu monte edilmelidir.

Magnezyum, demir ve paslanmaz çelikten çok daha elektronegatif bir metaldir. Suyun iletkenliğiyle oluşan elektrokimyasal pilde magnezyum anot kendini feda ederek çözünür ve boyler iç cidarına elektron pompalar. Böylece serpantin gövdesi ve kazan sacı korozyon tehdidinden tamamen izole edilir. Boyler serpantin revizyonu esnasında magnezyum anot kontrolü yapılır; çapı yarıya inmiş veya tükenmiş anotlar yenisiyle değiştirilerek sistem katodik zırhla güvenceye alınır.

8. Kireç Temizliği ve Periyodik Flanş-Conta Revizyon Standartları

Isı pompası ve güneş enerjisiyle çalışan boylerlerin en yüksek sezonsal performans faktörüne (SCOP) ulaşabilmesi, serpantinin ve boyler tabanının kireç tortularından arındırılmış olmasına bağlıdır. Zamanla suyun buharlaşma ve ısınma döngüleriyle tabana çöken kireç çamuru, alt serpantin sarımlarının üzerini örterek ısı transferini bloke eder.

Yıllık periyodik bakımda flanş cıvataları sökülerek AISI 316L serpantin demeti dışarı alınır. Kireç taşları esnek boğum yapısının hareket ettirilmesiyle kırılıp mekanik olarak dökülür; ağır birikintilerde emayeye ve paslanmaza zarar vermeyen özel organik inhibitörlü temizleyiciler kullanılır. Boyler tabanında biriken kireç balçığı tahliye edilir. Sökülen flanş contası elastikiyetini kaybettiği için kesinlikle tekrar kullanılmaz, sıfır EPDM boyler contası takılarak flanş revizyonu tamamlanır. Bu işlem serpantinin ömür boyu sıfır kayıpla çalışmasını sağlar.

9. Toplu Tesislerde Saha Arıza Senaryoları ve Verimlilik Kazanımları

Sahada en sık rastlanan arıza vakalarından biri; 80 yataklı bir otelde veya 60 daireli bir sitede fosil yakıtlı kazandan ısı pompasına geçildikten sonra yaşanan 'su ısınmıyor' şikayetidir. Teknik ekip genelde ısı pompasının yetersiz olduğunu düşünerek cihaz kapasitesini artırma yoluna gider. Oysa temel sorun Alarko Carrier boylerin içindeki standart serpantinin 50°C'deki ısı enerjisini emememesidir. Isı pompası kompresörü sürekli dur-kalk (short-cycling) yaparak mekanik yıpranmaya uğrar ve COP değeri 4.0 yerine 1.8 seviyesine çakılır.

Bir diğer vaka ise güneş kollektörlerinin yazın kaynama yapıp glikolü yakmasıdır. Kollektör çatıda 110°C sıcaklığa ulaşırken boyler suyu 50°C'de kalır; çünkü serpantin yüzeyi dar olduğu için aktarım yapamaz. Boylere DN20 AISI 316L geniş yüzeyli serpantin montajı yapıldığında, ısı transfer kapasitesi anında %250 artar. Isı pompasının çalışma süresi kısalır, elektrik faturası %35-45 düşer ve güneş enerjisinden sağlanan bedava enerji kazanımı maksimize edilir.

10. 10 Bar Hidrostatik Test, 2 Yıl Garanti ve Hızlı Teşhis Süreci

İmalatını ve revizyonunu gerçekleştirdiğimiz tüm Alarko Carrier uyumlu AISI 316L flex serpantin demetleri ve flanş takımları, atölye aşamasında 10 Bar hidrostatik basınç testine tabi tutulur. 24 saatlik basınç tutma testinden başarıyla geçen her ürün, fabrikasyon kaynak ve malzeme yorulmalarına karşı 2 Yıl Resmi Garanti Belgesi ile sertifikalandırılır. Kazan dairenizin işletme emniyeti asla şansa bırakılmaz.

Apartman yöneticileri, otel teknik müdürleri ve tesis sorumluları için yerinde arıza tespiti ve projelendirme süreci son derece pratikleştirilmiştir. Alarko Carrier boylerinizin temizleme kapağını ve flanş bölgesini gösteren bir fotoğrafı 0533 046 61 34 numaralı teknik destek hattımıza WhatsApp üzerinden ilettiğinizde, uzman mühendislerimiz 5 dakika içinde kazan modelini, flanş tipini ve gereken serpantin yüzey alanını analiz eder. Doğru çap (DN16 veya DN20), hatve aralığı ve net maliyet teklifi anında tarafınıza sunularak kesintisiz sıcak su güvencesi sağlanır.
