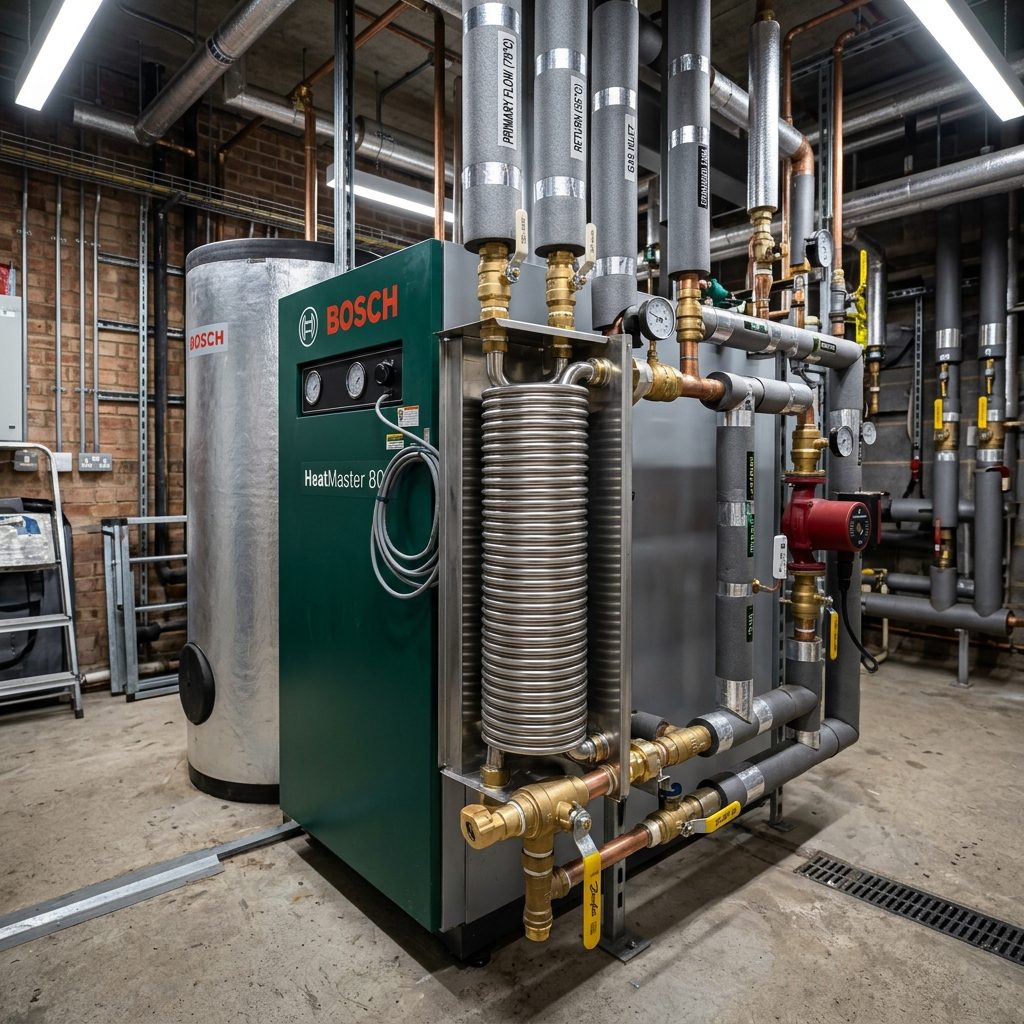

Bosch Boyler Magnezyum Anot Çubuğu Ne Zaman Değişmeli? Gövde Delinmesini Önleme

Bosch Boylerlerde Katodik Koruma Mekanizması ve Elektrokimyasal Çalışma Prensibi

Merkezi sıcak su sistemlerinde kullanılan Bosch emaye kaplı boyler kazanları, yüksek basınç ve sıcaklık altında sürekli olarak agresif şebeke suyuna maruz kalır. Çelik boyler gövdesinin suyla doğrudan temasını engellemek amacıyla iç yüzey çift kat cam emaye (titanyum katkılı camsı kaplama) ile fırınlanır. Ancak endüstriyel boyler imalatında emaye kalınlığı 150-400 mikron seviyesinde olsa dahi, kaynak dikiş bölgelerinde, flanş boğazlarında ve serpantin kıvrım noktalarında üretim toleransları veya ısıl gerilmeler sonucu mikro gözenekler (pinhole kusurları) oluşur.

İşte bu noktada katodik koruma mühendisliği devreye girer. Bosch boyler içerisine monte edilen magnezyum anot çubuğu, standart elektrot potansiyeli tablosunda demirden (-0,44 V) çok daha negatif bir redoks potansiyeline (-2,37 V) sahip olan yüksek saflıktaki AZ63 (%90 Mg, %6 Al, %3 Zn) alaşımından imal edilir. Su ortamı bir elektrolit görevi görerek galvanik bir korozyon pili hücresi oluşturur. Magnezyum anot, çelik boyler gövdesine kıyasla elektriksel olarak daha aktif olduğu için elektron vererek kendiliğinden kurban olur: Mg -> Mg2+ + 2e-.

Açığa çıkan serbest elektronlar boyler gövdesine akarak emayedeki çatlak ve mikro gözeneklerdeki katot noktalarında hidrojen çıkışını ve hidroksil iyonu oluşumunu destekler (2H2O + O2 + 4e- -> 4OH-). Magnezyum iyonları su içerisindeki kalsiyum ve karbonat iyonlarıyla birleşerek boyler içindeki mikro çatlakların üzerine polarize bir kalsit/magnezit çökelti tabakası (kireç türevi koruyucu film) örer. Bu sayede ana çelik sac, suyun ve çözünmüş oksijenin korozif saldırısından korunmuş olur. Ancak bu koruma sonsuz değildir; anot çubuğu eridikçe boylerin savunma kalkanı ortadan kalkar.

Bosch Boyler Magnezyum Anot Çubuğu Ne Zaman Değişmeli? DIN 4753 Kriterleri

Toplu konut siteleri, oteller, spor salonları ve hastaneler gibi 7/24 kesintisiz sıcak su talebinin bulunduğu tesislerde en kritik soru magnezyum anot çubuğunun ne zaman yenilenmesi gerektiğidir. DIN 4753 Bölüm 6 standardına göre, emaye boylerlerde kurbanlık anot çubukları KESİNLİKLE her 12 ayda bir kontrol edilmeli ve orijinal kütlesinin %60 ila %70'ini kaybettiğinde derhal yenisiyle değiştirilmelidir. Boyler kazan dairesi işletmeciliğinde gözden kaçan en büyük yanılgı, anot değişiminin arıza meydana geldikten sonra düşünülmesidir.

Pratik saha koşullarında anot çubuğunun erime hızını doğrudan etkileyen parametreler vardır. Bunlar: şebeke suyunun elektriksel iletkenliği (klorür ve sülfat konsantrasyonu), boyler işletme sıcaklığı ve boylerden çekilen günlük su hacmidir. Sıcaklık Arrhenius denklemine göre her 10°C arttığında elektrokimyasal tepkime hızı yaklaşık iki katına çıkar. Dolayısıyla 60-65°C bandında çalışan bir merkezi sistem Bosch boylerde anot erimesi, 45°C'de çalışan sistemlere göre çok daha agresiftir.

Anot çubuğunun çapı orijinal ölçüsünün (genellikle 22 mm ila 33 mm arası) altına inmişse, magnezyum bloğun ortasındaki çelik taşıyıcı tel açığa çıkmışsa ve çubuk yüzeyinde kraterleşmiş süngerimsi oyuklar oluşmuşsa anot işlevini yitirmiştir. Ayrıca flanş tipi izole anotlarda kontrol civatası üzerinden multimetre ile yapılan akım ölçümünde koruma akımı 0,3 mA'nın altına düşmüşse, fiziksel söküm beklemeden anot değişimi acilen organize edilmelidir.

Gövde Delinmesinin Arıza Fiziği: Anot Bitince Neler Olur?

Kazan dairelerinde magnezyum anot çubuğunun tükenmesi ile boyler gövdesinin delinmesi arasındaki süre, su sertliğine ve klorür oranına bağlı olarak 3 ila 9 ay gibi şaşırtıcı derecede kısa bir süredir. Anot tamamen çözünüp bittiğinde, galvanik koruma devresi kesilir. Su içerisindeki çözünmüş oksijen ve agresif klor iyonları, emaye tabakasında doğal olarak bulunan veya genleşme-büzülme gerilimleriyle açığa çıkan kılcal çatlaklardan doğrudan ana karbon çeliği saca (genellikle S235JR veya P265GH kalite kazan sacı) temas eder.

Bu temas anında oyuklanma korozyonu (pitting corrosion) olarak adlandırılan son derece yıkıcı bir arıza mekanizması başlar. Çatlağın altındaki dar alanda oksijen hızla tükenir ve mikro anodik bölge oluşurken, çatlağın etrafındaki geniş emayeli bölge katot olarak davranır. Alan oranının getirdiği dengesizlik (küçük anot / devasa katot), anodik çözünme hızını geometrik olarak hızlandırır: Fe -> Fe2+ + 2e-. Çelik sac, yüzeyin genelinden aşınmak yerine noktasal olarak adeta bir iğne veya matkap ucu gibi delinir.

Apartman veya otel bodrumunda boyler izolasyon kılıfının altından su sızdığı fark edildiğinde, korozyon artık sacı boydan boya geçmiş demektir. Bu aşamaya gelmiş bir boylerde iç emaye astarı dökülmüş, sacın et kalınlığı korozyon çukurunun etrafında birkaç yüz mikrona kadar gerilemiştir. Sonuç: Gece yarısı su basması, hidrofor devresinin boyler basıncını düşürmesi ve yüzbinlerce liralık merkezi sistemin bir anda çöp haline gelmesidir.

Delinen Boyler Gövdesine Neden Kaynak Yapılamaz? Mühendislik Gerçekleri

Saha ziyaretlerimizde ve acil servis çağrılarında en sık karşılaştığımız vahim mühendislik hatası, delinen bir Bosch boyler gövdesinin dış sacına elektrot veya gazaltı kaynağı yapılarak tamir edilmeye çalışılmasıdır. Bu işlem tamamen geçici, tehlikeli ve bilimsellikten uzak bir göz boyamadır. Bir boyler gövdesine dışarıdan kaynak vurulduğu anda ortaya çıkan 1500°C'yi aşan kaynak ark sıcaklığı, iç yüzeydeki titanyum katkılı cam emaye kaplamayı anında yakar, kömürleştirir ve kristal yapısını patlatarak ana metalden ayırır.

Kaynak bölgesinin arkasında, boylerin içinde 10-15 cm çapında devasa bir emayesiz çıplak sac adacığı oluşur. Dahası, yüksek ısıl gerilmeler (termal şok) kaynak dikişinin çevresinde mikro çatlaklar ve kılcal yırtılmalar meydana getirir. Kurban anot çubuğu dahi takılsa, bu denli geniş bir çıplak sac alanını polarize edip koruyacak akım kapasitesine sahip değildir.

Kaynak yapılan nokta, metalurjik olarak yüksek gerilimli kaba taneli ısı tesiri altındaki bölge (ITAB / HAZ) haline geldiğinden, boyler tekrar basınçlandırıldığında (özellikle hidroforun 6-8 bar pik vuruşlarında) kaynak dikişinin hemen dibinden çok daha geniş bir yarılmayla patlar. Delinen bir emaye boyler gövdesi metalurjik olarak onarılamaz; emaye fabrikasyon ortamında 850°C fırınlarda yeniden kaplanamayacağına göre kaynak denemesi vakit ve nakit kaybından başka bir şey değildir.

Kireç Taşı Faciaya Nasıl Yol Açar? Kireç Temizliği ve Serpantin Kireçlenmesi

Apartman ve ticari tesislerde suyun ısıtılmasıyla birlikte sudaki geçici sertliği oluşturan kalsiyum bikarbonat Ca(HCO3)2, endotermik reaksiyonla kalsiyum karbonata CaCO3 (kireç taşı) dönüşür. Kireç, ısı transfer yüzeyi olan boyler serpantini üzerine ve boyler tabanına çöker. Kalsiyum karbonatın ısıl iletkenlik katsayısı (λ ≈ 0,8 - 1,2 W/mK) çeliğinkine kıyasla (λ ≈ 50 W/mK) yaklaşık 50 kat daha düşüktür. Serpantin üzerinde oluşan sadece 1 mm'lik kireç tabakası dahi yakıt sarfiyatını %10 ila %12 oranında artırır.

Kireç tabakası ayrıca boyler dibinde birikerek magnezyum anot çubuğunun üzerini örter. Anot çubuğu kireç çamurunun altında kaldığında su ile elektrokimyasal irtibatı kesilir; koruma akımı üretemez hale gelir ve boyler gövdesi korunmasız kalır. Bununla birlikte kireç altı korozyonu (under-deposit corrosion) denilen difüzyon hücresi oluşur; kirecin altındaki metal yüzeyinde asidik mikro ortamlar gelişerek sacı oyar.

Bu nedenle periyodik boyler kireç temizliği hayati önem taşır. Ancak temizlikte kullanılan kimyasalların inhibitörlü organik asitler olması, hidroklorik asit (tuz ruhu) gibi emayeyi ve contaları tahrip eden agresif asitlerden kesinlikle kaçınılması gerekir. Temizlik sonrasında flanş kapağı açılmalı, tabandaki kireç çamuru mekanik olarak tahliye edilmeli ve anot yenilenmelidir.

Çözüm: AISI 316L Paslanmaz Flex Serpantin Dönüşüm Standartları

Eski tip dikişli siyah borulu veya düz bakır borulu boyler serpantinleri kireç kışkırtıcısıdır ve korozyona karşı zayıftır. Bosch boyler sistemlerinde en yüksek verimi ve sonsuz gövde uyumunu sağlamak için flanş montajlı AISI 316L paslanmaz flex serpantin dönüşümü modern mühendisliğin altın standardıdır. AISI 316L (EN 1.4404) kalite ostenitik paslanmaz çelik, bünyesindeki %16-18 krom, %10-14 nikel ve en önemlisi %2-3 molibden (Mo) sayesinde klorür korozyonuna, çatlak korozyonuna ve asidik ortamlara karşı olağanüstü bir direnç sergiler.

Flex serpantinlerin kıvrımlı (ondüleli) yapısı iki büyük avantaj sunar: Birincisi, akışkanın serpantin içinde ve dış yüzeyinde türbülanslı akışa geçmesini sağlayarak laminer sınır tabakasını kırar ve ısı transfer katsayısını (U değeri) iki katına çıkarır. İkincisi, serpantin her ısıtma ve soğuma döngüsünde mikro termal genleşmelerle esner; bu doğal titreşim yüzeyde sert kireç taşının tutunmasını engeller, kireç yüzeyden kendiliğinden pul pul dökülerek serpantinin kireç tutmama özelliğini oluşturur.

Mühendislik standartlarımız şu şekildedir:
- 500 Litre Altı Boylerler (100L - 450L): DN16 (1/2" - 5/8") AISI 316L Paslanmaz Flex Serpantin uygulanır. Bu çap, kompakt kazanlarda düşük debili sirkülasyon pompalarıyla mükemmel delta-T yakalar.
- 500 Litre ve Üzeri Boylerler (500L - 5000L): DN20 (3/4") AISI 316L Paslanmaz Flex Serpantin (veya yüksek debili tesisler için çift hatlı sanayi tipi flex) monte edilir. Yüksek ısıtma gücü (kW) transferi bu boru dinamiğiyle sağlanır.
Tüm serpantin gruplarımız fabrikasyon sonrası 10 Bar Hidrostatik Basınç Testine tabi tutulmakta ve 2 Yıl Resmi Garanti Belgesi ile flanşa akuple olarak teslim edilmektedir.

Boyler Flanş-Conta Değişimi ve Montaj Hassasiyeti

Boyler bakımında anot çubuğunun takıldığı veya serpantinin gövdeye bağlandığı temizleme flanşları kritik kaçak noktalarıdır. Anot değişimi veya kireç temizliği yapıldıktan sonra eski kloropren veya standart kauçuk contaların tekrar kullanılması yapılan en büyük teknik hatalardan biridir. Sıcaklık ve basınç altında ezilerek elastikiyetini (recovery) kaybetmiş contalar mikro kaçaklara yol açar; bu sızıntılar boylerin dış gövde sacını ve izolasyonunu çürütür.

Flanş montajlarında kesinlikle EPDM (etilen propilen dien monomer) veya yüksek sıcaklığa dayanıklı gıda normuna uygun silikon/NBR contalar kullanılmalıdır. Flanş cıvataları sıkılırken tork anahtarı kullanılmalı ve yıldız (çapraz) sıkma paterni izlenmelidir. Dengesiz sıkılan flanşlar contayı ezer veya boyler flanş boynundaki emaye yüzeyi çatlatarak yeni bir korozyon odağı yaratır.

Ayrıca anot çubuğunun flanşa montajında elektriksel temas kontrolü yapılmalıdır. Eğer izole tip test flanşı kullanılmıyorsa, anot gövdesi boyler şasisine metalik olarak sıfır dirençle bağlanmalıdır. Aradaki teflon bant veya conta anot ile gövde arasındaki elektriksel teması keserse, anot erimez ve kurbanlık vazifesini yerine getiremez; boyler korumasız kalır.

Kazan Dairesi Yöneticileri ve Teknik Müdürler İçin Yıllık Bakım Protokolü

Apartman site yöneticileri, otel teknik müdürleri ve hastane tesis sorumluları için plansız boyler delinmeleri sadece maddi kayıp değil, misafir ve sakin memnuniyetsizliği açısından bir krizdir. Bu krizleri önlemek adına aşağıdaki yıllık bakım protokolü tavizsiz uygulanmalıdır:

1. Her 6 Ayda Bir: Boyler işletme basıncı, emniyet ventili fonksiyonu ve sirkülasyon hattı sıcaklıkları kontrol edilmelidir.
2. Her 12 Ayda Bir (Zorunlu Periyot): Boyler suyu tahliye edilmeli, ana flanş kapağı açılmalıdır. Magnezyum anot çubuğu sökülerek tartılmalı veya kumpasla çapı ölçülmelidir. Orijinal kütlesinin %60'ından fazlası erimişse hiç bekletilmeden yeni magnezyum anot çubuğu takılmalıdır.
3. Kireç Kontrolü: Boyler tabanında biriken kireç tortusu nötrleme kimyasallarıyla ve basınçlı suyla temizlenmeli, emaye yüzey fener yardımıyla kılcal çatlaklar açısından gözle muayene edilmelidir.
4. Serpantin İncelemesi: Serpantin üzerindeki kireç yükü gözlemlenmeli, ısı transferinde düşüş varsa AISI 316L paslanmaz flex serpantin dönüşümü değerlendirilmelidir.
5. Flanş ve Conta Yenilemesi: Sökülen her flanşın contası istisnasız sıfır EPDM conta ile değiştirilmeli, cıvata dişleri korozyon önleyici pastalarla yağlanarak torkunda sıkılmalıdır.
