DemirDöküm Boyler Serpantini Delindiğinde Ne Yapılmalı? Basınç Artışı ve 316L Flex Çözüm

1. DemirDöküm Boylerlerde Serpantin Delinmesi ve Sistem Basıncı Arızası

Apartmanlar, toplu konut siteleri, oteller, spor salonları ve sosyal tesislerde merkezi sıcak su hazırlama amacıyla kullanılan DemirDöküm emaye boylerlerde zaman içerisinde karşılaşılan en kritik arıza dahili serpantin borusunun delinmesidir. Bu arıza sahada kendisini çoğunlukla kalorifer devresinde açıklanamayan basınç yükselmesi olarak gösterir.

Kazan dairesi işletmesinde kapalı devre kalorifer veya kaskad sistemi tipik olarak 1.5 - 2.5 bar statik işletme basıncında çalıştırılır. Boyler içerisindeki kullanım suyu şebekesi ise hidrofor sistemine bağlı olarak 4.0 ila 6.5 bar basınç altındadır. Akışkanlar mekaniğinin temel prensibi gereği, yüksek basınçlı ortamdaki akışkan daima düşük basınçlı ortama doğru hareket eder. Serpantin çeperinde korozyon veya mikro çatlak nedeniyle en ufak bir delinme meydana geldiğinde, hidrofor hattındaki yüksek basınçlı kullanım suyu kalorifer kapalı devresine kontrolsüzce basılmaya başlar.

Sonuç olarak; kazan dairesi gidiş-dönüş kolektörlerindeki manometreler hızla 3.0 bar eşiğini aşar, kazan emniyet ventilleri tahliye yapmaya başlar, dairelere veya teknik hacimlere sıcak su basması tehlikesi doğar ve kaskad kazanlar yüksek basınç arızasına geçerek kilitlenir. Su basma vanaları kapalı olmasına rağmen manometre sürekli yükseliyorsa, arızanın bir numaralı teknik şüphelisi delinmiş DemirDöküm boyler serpantinidir.

2. Saha Arıza Teşhisi ve Hidrostatik Ayırma Testi Protokolü

Merkezi sistemlerde serpantin delinmesini kesinleştirmek için sahada uyguladığımız mühendislik test adımları titizlikle takip edilmelidir. Rastgele vana kapatmak veya ezbere parça değiştirmek kazan dairesinde işletme kesintilerine ve gereksiz maliyetlere sebep olur.

İlk adım olarak boylere giden şebeke soğuk su giriş vanası ile sıcak su kullanım çıkış vanası tamamen kapatılır. Ardından boyler alt tahliye vanası açılarak kazan içerisindeki basınç tamamen sıfırlanır ve boyler suyu boşaltılır. Bu aşamada kalorifer devresi manometresi gözlemlenir; eğer kalorifer basıncındaki artış durmuşsa veya boyler tahliyesinden kaloriferin siyah tortulu tesisat suyu akmaya başlamışsa serpantinin delindiği tescillenmiş olur.

İkinci adımda, kalorifer primer devre giriş-çıkış vanaları kapatılıp boyler içerisine şebekeden 5-6 bar basınç verilirken serpantin gidiş rekoru sökülür. Rekordan dışarı sürekli ve basınçlı temiz su çıkışı gözlemlenmesi, serpantin borusunun korozyon sonucu delindiğinin kesin fiziksel kanıtıdır. Tesisat sorumlusu veya teknik müdürler, bu arıza tablosunu teyit ettikten sonra vakit kaybetmeden flanş bölgesinin fotoğraflarını çekerek mühendislik birimimize iletmelidir.

3. Delinen DemirDöküm Boylere Neden Kaynak Yapılamaz?

Birçok teknik işletmeci maliyeti düşürmek amacıyla yerel kaynakçılara başvurarak delinen boyler serpantinini veya kazan gövdesini kaynakla onarma yoluna gitmektedir. Ancak bu yöntem mühendislik açısından tamamen hatalı, tehlikeli ve geçersizdir.

DemirDöküm boylerlerin iç yüzeyi, suyun metal ile temasını kesmek ve hijyen sağlamak amacıyla yüksek sıcaklıkta fırınlanmış titanyum katkılı çift kat emaye ile kaplanmıştır. Boyler gövdesine veya dahili karbon çelik serpantine elektrot, gazaltı ya da argon kaynağı vurulduğu anda, kaynak dikişinin çevresindeki 500-1000°C'lik ısı etkisi nedeniyle emaye tabakası mikronluk pullar halinde çatlar, kabarır ve tamamen yanarak dökülür. Emayesi yanan sac, korumasız çıplak karbon çeliği olarak kalır ve suyun içerisindeki çözünmüş oksijen ile agresif mineraller doğrudan bu bölgeye hücum eder.

Bunun yanı sıra, serpantin kıvrımları iç hacimde kör noktalarda kaldığından, içten çürüyen bir borunun dışına atılan kaynak dikişi sızdırmazlık sağlamaz; boru et kalınlığı korozyon nedeniyle yer yer 0.5 mm altına indiği için kaynak akımı metali eritip deliği daha da büyütür. Kısa vadede 'tuttu' sanılan kaynaklar, 10-15 gün içerisinde 6 bar hidrofor basıncına dayanamayarak yeniden patlar ve emaye döküldüğü için tüm boyler gövdesinin paslanarak delinmesine yol açar.

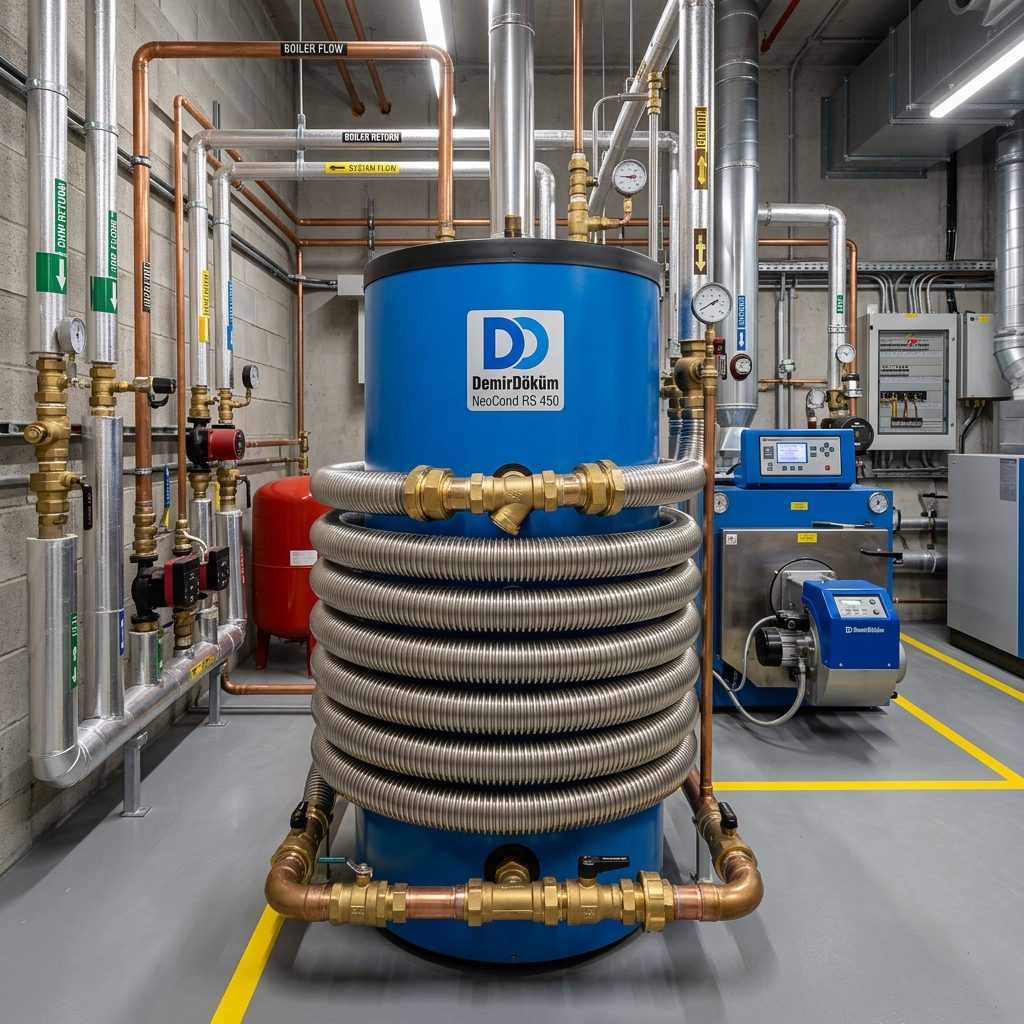

4. Kesin Çözüm: AISI 316L Paslanmaz Flex Serpantin Dönüşümü

Delinen DemirDöküm boylerleri kazan dairesi kapılarını kırmadan, tesisatı söküp dağıtmadan ve devasa gövde yenileme maliyetlerine katlanmadan kurtarmanın tek mühendislik standardı temizleme flanşına entegre edilen AISI 316L Paslanmaz Flex Serpantin dönüşümüdür.

Bu yöntemde, delinen dahili serpantin hatları dışarıdan kör tapalarla emniyetli biçimde devre dışı bırakılır. Boylerin gövdesinde bulunan orijinal temizleme ve kontrol flanşı sökülür. Bu flanşın ölçüleri, cıvata eksen dairesi ve et kalınlığı birebir lazer kesimle taranarak özel üretim yeni bir AISI 316L kör flanş plakası imal edilir.

İmal edilen bu flanşın merkezine, boylerin hacmine ve ısıtma kapasitesine tam hesaplanmış metrajda AISI 316L kalitesinde helisel dalgalı (ondüleli) paslanmaz flex borular kaynaklanır. Flanşın dış yüzeyine kalorifer tesisatına bağlanacak gidiş-dönüş rekorları monte edilir. Bu sayede boylerin içerisine tamamen paslanmaz çelikten oluşan yeni, yüksek verimli ve hijyenik bir ısıtma yüzeyi kazandırılmış olur.

5. Hacme Göre Flex Serpantin Boyutlandırma ve Akış Standartları

Kazan dairesi mühendisliğinde serpantin yüzey alanı ($A$) ve akışkan debisi ($Q$) doğru hesaplanmadığı takdirde sistem pik kullanım saatlerinde yetersiz sıcak su üretir. Bu sebeple DemirDöküm boyler dönüşümlerinde standart boru çapı protokolleri uygulanmaktadır.

500 Litre Altı Boylerler (100L, 160L, 200L, 300L, 450L): Bu kapasitelerdeki boylerlerde ısıtma yükü ve primer devre sirkülasyon pompası debisi gereksinimleri doğrultusunda DN16 (1/2" - 5/8") ölçüsünde AISI 316L Paslanmaz Flex Serpantin tercih edilir. DN16 flex borunun ondüle yapısı, laminar akışı kırarak türbülanslı akış meydana getirir ve ısı transfer katsayısını (U) düz borulara göre %35 oranında artırır.

500 Litre ve Üzeri Boylerler (500L, 800L, 1000L, 1500L, 2000L, 3000L, 5000L): Merkezi sistemlerdeki yoğun tüketimi karşılamak için DN20 (3/4") veya çift devre paralel hatlı sanayi tipi AISI 316L Paslanmaz Flex Serpantin tasarımları kullanılır. DN20 borulama, yüksek debili primer hat sirkülasyonunda basınç kaybını minimumda tutarak kaskad kazanların ve sirkülasyon pompalarının aşırı yüklenmeden, nominal verimle çalışmasını temin eder.

6. AISI 316L Malzeme Bilimi: Klor Dayanımı ve Termal Dalgalanma Avantajı

AISI 316L paslanmaz çelik, standart 304 kalite çeliklerden ve karbon çeliğinden bünyesindeki %2-3 oranındaki Molibden (Mo) katkısı ve ultra düşük karbon oranı (%0.03'ten az) ile ayrılır. Şebeke sularında dezenfeksiyon amacıyla kullanılan klor iyonları ($Cl^-$), 50°C üzerindeki sıcaklıklarda standart metallerde oyuklanma (pitting) korozyonuna yol açar. Molibden alaşımı, malzeme yüzeyinde kararlı bir pasivasyon tabakası oluşturarak klor kaynaklı korozyon saldırılarını tamamen engeller.

Bunun yanında ondüleli (körük tipi) flex boruların mikro termal esneme kabiliyeti, tesisatın en büyük düşmanı olan kireç kışırına karşı doğal bir mekanik direnç sağlar. Sıcak su kullanımı başladığında serpantinden geçen primer suyun sıcaklığı hızla değişir; bu ani genleşme ve büzülme hareketleri flex yüzeyinde tutunmaya çalışan kalsiyum karbonat ($CaCO_3$) kristallerini çatlatarak yüzeyden döker. Böylece boru yüzeyinde kalıcı kireç tabakası oluşmaz ve serpantinin ısı transfer performansı yıllar boyunca ilk günkü seviyesinde kalır.

7. Katodik Koruma: Magnezyum Anot Çubuğu ve Galvanik Korozyon Kontrolü

Bir emaye boylere paslanmaz flex serpantin monte edildiğinde, farklı metallerin su içerisinde temasından doğabilecek galvanik pil etkisinin (galvanik korozyon) nötralize edilmesi şarttır. Paslanmaz çelik ile emaye altındaki karbon çeliğin potansiyel farkı, düzenli katodik koruma ile dengelenmelidir.

Bu noktada devreye DemirDöküm boylerin orijinal donanımında da bulunan Magnezyum Anot çubuğu girer. Magnezyum, elektrokimyasal gerilim serisinde çelikten ve paslanmaz alaşımlardan çok daha aktif (anodik) bir metaldir. Boyler içerisinde oluşan elektrokimyasal devrede magnezyum elektron vererek kendisini feda eder ve çözünür; böylece boyler gövdesindeki en ufak emaye çatlaklarının korozyona uğramasını engeller.

Flex serpantin dönüşümü esnasında boyler içerisindeki mevcut anot kontrol edilmeli; erimiş, kararmış veya tükenmiş magnezyum anot çubukları DIN 4753-6 standartlarına uygun yenileriyle değiştirilmelidir. Anot bakımı yıllık periyotlarla yapılmayan boylerlerde hiçbir serpantin veya gövde uzun ömürlü olamaz.

8. Saha Montajı, Flanş-Conta Değişimi ve 10 Bar Hidrostatik Test

AISI 316L Paslanmaz Flex Serpantin montajı kazan dairesinde şu mühendislik adımlarıyla yürütülür: Boyler içerisindeki tortu ve dip çamuru vakumlu hidroforik sistemle temizlenir. Eski flanş sökülerek flanş boğazındaki pas kalıntıları taşlanır ve temizlenir. İmal edilen 316L flanş kiti boylere yerleştirilirken, sıcak suya dayanıklı, 150°C işletme sıcaklığına ve 16 bar basınca mukavim EPDM veya klingrit conta kullanılır.

Flanş cıvataları karşılıklı çapraz torklama metoduyla kademeli olarak sıkılır; bu sayede contanın ezilmesi veya dengesiz basarak kaçırması önlenir. Mekanik montaj tamamlandıktan sonra tesisata bağlanmadan önce serpantin devresine 10 Bar Hidrostatik Basınç Testi uygulanır. Kalibre edilmiş test pompası ile 10 bar basılan serpantin en az 30 dakika bekletilir, basınç düşümü olmadığı tutanak altına alınır.

Testi geçen sistem 2 Yıl Resmi Garanti Belgesi düzenlenerek devreye alınır. Yapılan bu işlem boylerin ömrünü 10-15 yıl uzatarak tesis bütçesine devasa amortisman tasarrufu sağlar.

9. Apartman ve Tesis Yöneticileri İçin 5 Dakikada Hızlı Teşhis ve Çözüm Hattı

Kazan dairesi arızalarında zaman kaybetmek, yüzlerce dairenin veya yüzlerce otel müşterisinin sıcak susuz kalmasına ve işletme itibarının zedelenmesine yol açar. Komple boyler değişimi haftalar süren kazan dairesi yıkım-kırım işleri, vinç kiralama ve astronomik bütçeler gerektirirken; 316L Paslanmaz Flex Serpantin flanş dönüşümü birkaç saat içerisinde tamamlanır.

DemirDöküm boylerinizde basınç yükselmesi veya sıcak su yetersizliği yaşıyorsanız, kazan dairesindeki boylerin etiketini ve temizleme flanşının net bir fotoğrafını çekerek WhatsApp üzerinden mühendislik ekibimize iletebilirsiniz. Baş mühendis kadromuz flanş çapını, cıvata aralığını ve boyler litrajını 5 dakika içinde analiz ederek tesisinize en uygun DN16 veya DN20 AISI 316L flex serpantin çözümünü ve fiyat teklifini hazırlar.

Doğrudan Mühendislik İletişim Hattı: 0533 046 61 34 numaralı telefondan bize 7/24 ulaşabilir, uzman desteği alarak kazan dairenizi güvence altına alabilirsiniz.
