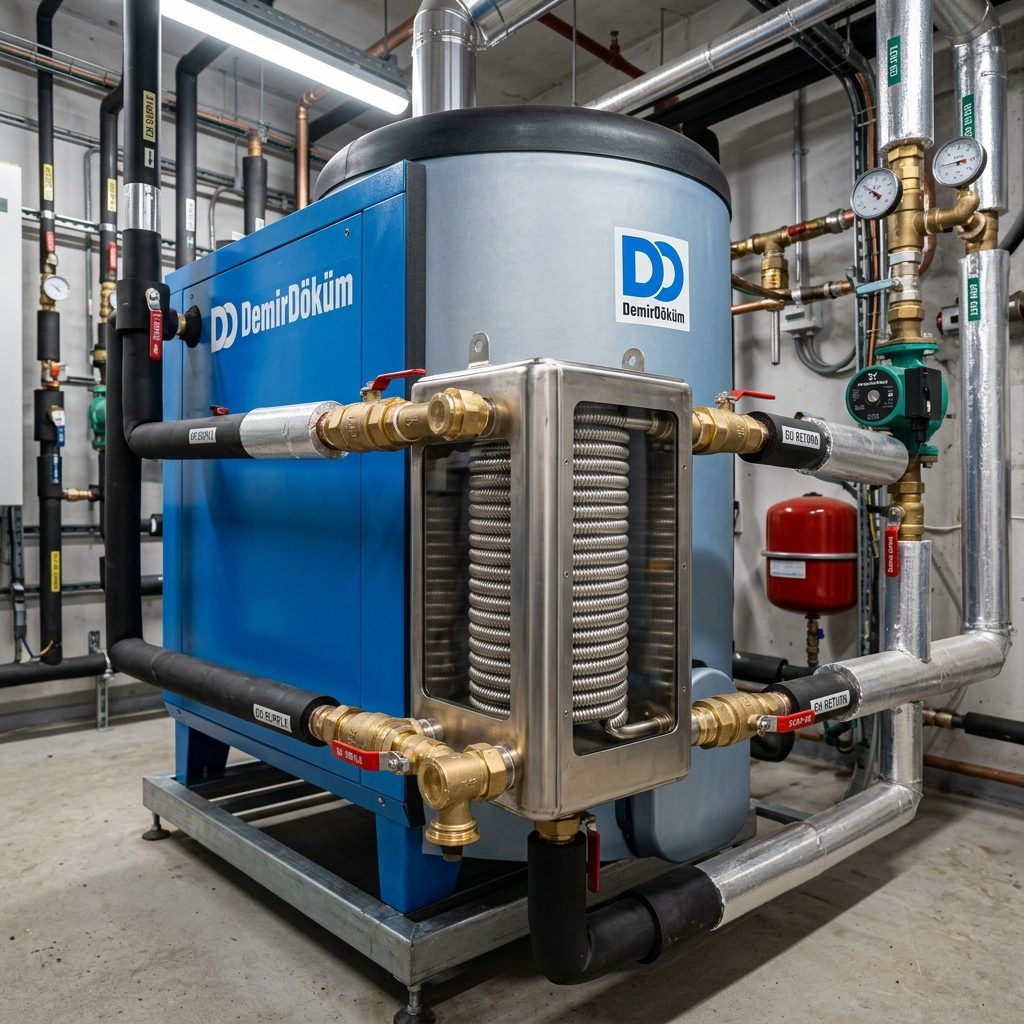

DemirDöküm Boylerlerde Isı Pompası ve Güneş Enerjisi Uyumlu Geniş Yüzeyli 316L Serpantin
DemirDöküm emayeli boylerlerin ısı pompası ve güneş enerjisi gibi düşük sıcaklık sistemleriyle tam verimde çalışabilmesi için geniş yüzeyli AISI 316L paslanmaz flex serpantin entegrasyonu zorunludur. Düşük delta-T rejiminde yüksek termal transfer sağlayan bu modifikasyon, boyler gövdesine kaynak yapılmadan özel flanş mekanizmasıyla uygulanarak korozyon ve kireç riskini ortadan kaldırır.
DemirDöküm Boylerlerde Düşük Sıcaklık Kaynaklarının Yarattığı Termal Dinamikler
Merkezi kazan dairelerinde, toplu konut sitelerinde, otellerde ve spor tesislerinde sıkça kullanılan DemirDöküm çift veya tek serpantinli emaye boylerler, geleneksel olarak 70-90°C kazan besleme suyu sıcaklığına göre projelendirilmiştir. Bu klasik tasarımda, boyler içerisindeki standart sabit çelik borulu serpantin yüzey alanı genellikle 0.8 m² ile 2.5 m² arasında sınırlandırılmıştır. Ancak günümüzde enerji maliyetlerini düşürmek amacıyla devreye alınan ısı pompaları ve güneş enerjisi kollektörleri, sisteme 45°C ile 55°C aralığında primer akışkan göndermektedir.
Termodinamik formülasyonda aktarılan ısı miktarı Q = U × A × ΔTm bağıntısıyla hesaplanır. Burada U toplam ısı geçiş katsayısını, A serpantin dış yüzey alanını, ΔTm ise logaritmik ortalama sıcaklık farkını temsil eder. Düşük gidiş suyu sıcaklığında logaritmik sıcaklık farkı (ΔTm) daraldığı için, aktarılması gereken ısı yükünü (Q) karşılamanın tek yolu serpantin transfer yüzey alanını (A) 2 ila 3 katına çıkarmaktır. Mevcut DemirDöküm boylerin sabit dikey veya yatay boru demeti bu yüzeyi sağlayamadığında, ısı pompası kompresörü sık sık yüksek basınç arızasına geçmekte, güneş enerjisi sistemleri ise toplanan enerjiyi boyler suyuna aktaramayarak kaynama yapmaktadır.
AISI 316L Paslanmaz Çeliğin Malzeme Bilimi ve %2-3 Molibden Zırhı
Merkezi boyler kazanlarında kullanım suyu sürekli sirküle ettiği için taze su ile birlikte içeriye yüksek miktarda çözünmüş oksijen, kalsiyum, magnezyum ve klor iyonları taşınır. Standart karbon çeliği veya düşük kalite paslanmaz çelikler, özellikle 50°C üzerindeki sıcaklıklarda klor kaynaklı çukurcuk korozyonuna (pitting) ve gerilmeli korozyon çatlağına (stress corrosion cracking) maruz kalır. DemirDöküm boyler dönüşümlerinde tercih ettiğimiz AISI 316L (EN 1.4404) östenitik paslanmaz çelik, kimyasal bileşimindeki %16-18 krom, %10-14 nikel ve en kritik parametre olan %2-3 molibden (Mo) alaşımı ile bu korozyon mekanizmasını engeller.
Molibden ilavesi, çeliğin yüzeyindeki pasif krom oksit tabakasının klor iyonları tarafından delinmesini kimyasal olarak bloke eder. 'L' ibaresi (Low Carbon) ise malzemenin karbon oranının %0.03'ün altında olduğunu gösterir. Bu düşük karbon miktarı, serpantin üretiminde borunun helisel kıvrılması ve flanş birleşimlerinde krom karbür çökelmesini ve taneler arası korozyonu kesin olarak önler. Böylece suyun içindeki agresif anyonlar 316L paslanmaz yüzeye tutunamaz, kavitasyon ve aşınma riskleri sıfırlanır.
Boyler Hacmine Göre Serpantin Çapı Standardı: DN16 ve DN20 Mühendislik Ayrımı
Düşük sıcaklık uygulamalarında boyler debisi ve serpantin içindeki akışkan hızı hidrolik direnç açısından hayati öneme sahiptir. Serpantin borusu içerisinde laminer akıştan türbülanslı akışa (Reynolds sayısı Re > 4000) geçiş sağlanmalı, fakat sirkülasyon pompasını zorlayacak aşırı basınç düşüşlerine (ΔP) yol açılmamalıdır. Bu dengeyi sağlamak için DemirDöküm boylerlerin hacimsel kapasitesine göre katı boru çapı standartları uygulanmalıdır.
100 Litre ile 450 Litre arasındaki 500 Litre altı DemirDöküm boyler modellerinde DN16 (1/2" - 5/8") AISI 316L paslanmaz flex serpantin borusu kullanılır. Bu çap, küçük ve orta ölçekli kazan dairelerinde ideal primer devre debisini sağlarken, boyler içi hacmi boğmadan maksimum helisel hat sarmalı oluşturulmasına imkan verir. 500 Litre ile 5000 Litre arasındaki büyük hacimli DemirDöküm boylerlerde (oteller, siteler, yurtlar ve hastaneler) ise kesinlikle DN20 (3/4") AISI 316L paslanmaz flex serpantin kullanılmalıdır. Çok yüksek kullanım suyu piklerinin yaşandığı 2000-5000 litre tesisatlarda DN20 boru, hidrostatik basınç düşümünü minimize etmek adına çift hatlı paralel sarmal olarak imal edilir.
Kaynak Yapılmadan Flanşlı Montaj: Emaye Zırhının Korunması Felsefesi
DemirDöküm boylerlerin iç yüzeyi, içme suyu hijyenini sağlamak ve korozyonu durdurmak için 850°C fırınlanmış titanyum katkılı çift kat emaye ile kaplanmıştır. Sahada sıkça yapılan en büyük mühendislik cinayeti, boyler gövdesine elektrot veya gazaltı kaynağı ile nozul veya serpantin askısı kaynatmaya kalkışmaktır. Kaynak esnasında meydana gelen 1200-1400°C yerel ısı, kaynak yapılan noktanın arkasındaki boyler iç emayesini anında yakar, ufalar ve cam kıvamındaki yüzeyde gözle görülmeyen mikronluk çatlaklar oluşturur.
Emayesi yanan DemirDöküm boyler gövde sacı, kaynak işleminin ardından birkaç ay içinde korozyon saldırısına uğrar ve boyler delinerek kullanılamaz hale gelir. Bu sebeple tarafımızca geliştirilen sistemde boyler gövdesine tek bir kıvılcım dahi sıçratılmaz, asla kaynak yapılmaz. İmalatımız, boylerin mevcut revizyon veya temizleme flanşı kör kapağı sökülerek, bu kapağın birebir ölçülerinde lazerle kesilen 316L paslanmaz flanş plakası üzerinden içeriye flex serpantin sokulması esasına dayanır. Boyler fabrikasyon emaye bütünlüğünü korur; giriş-çıkış manşonları ve bağlantı dişleri tamamen yeni flanş üzerine entegre edilir.
Magnezyum Anot Çubuğu Koruması ve Katodik Denge Dinamiği
DemirDöküm emayeli boylerlerin galvanik korozyondan korunması, içine yerleştirilen kurbanlık magnezyum anot çubuklarına bağlıdır. DIN 4753-6 standardına göre boyler içerisindeki emayede zamanla oluşabilecek mikro gözenekler, magnezyumun elektropozitif potansiyeli (-2.37 V) sayesinde korunur; magnezyum kendini feda ederek demir sacın erimesini önler. Ancak boyler içerisine AISI 316L paslanmaz flex serpantin ilave edildiğinde galvanik çift potansiyeli değişir.
Paslanmaz çelik ile karbon çeliği arasındaki potansiyel farkının boyler sacında elektron kaybına yol açmaması için, boyler içerisindeki magnezyum anot çubuğu koruması tam kapasite çalışmalıdır. Montaj sırasında aşınmış, erimiş veya kireç bağlamış eski magnezyum anot çubuğu mutlaka sökülmeli, boyler hacmine uygun saflıkta yeni magnezyum anot çubuğu takılmalıdır. Ayrıca serpantin flanş bağlantılarında dielektrik contalar kullanılarak boyler gövdesi ile paslanmaz flex hat arasında galvanik izolasyon sağlanmalı, katodik akım dengesi korunmalıdır.
Flanş-Conta Değişimi, Kireç Temizliği ve 10 Bar Basınç Mukavemeti
Isı pompası ve güneş enerjisi dönüşüm süreçlerinde mekanik montaj kadar izolasyon sızdırmazlığı da titizlik gerektirir. Eski boyler flanş kapağı söküldüğünde tabanda biriken kireç, kışır ve pas tortuları mekanik ve kimyasal yöntemlerle dikkatlice temizlenmelidir. Boyler kireç temizliği yapılırken emaye yüzeyini çizecek tel fırça veya agresif hidroklorik asit bazlı kimyasallar kesinlikle kullanılmamalı, emaye dostu inhibitörlü organik kireç çözücüler ve tazyikli su tercih edilmelidir.
Temizlik işlemi sonrasında serpantin montajı yapılırken, eski sertleşmiş flanş contası çöpe atılmalı, yerine 150°C sıcaklığa ve kimyasallara dayanıklı EPDM veya saf grafit takviyeli yüksek basınca dirençli yeni flanş contası takılmalıdır. Cıvatalar karşılıklı tork anahtarı ile çapraz sıkılarak conta ezilmesi homojenleştirilir. İmal edilen tüm AISI 316L paslanmaz flex serpantinler ve flanş mekanizmaları, atölyeden çıkmadan önce 10 bar hidrostatik basınç testine tabi tutulur. Tesisat montajı tamamlandıktan sonra boyler devreye alınırken 2 yıl resmi garanti belgesi düzenlenerek teknik müdürlüğe teslim edilir.
Isı Pompası ve Güneş Enerjisi Entegrasyonunda Sahada Karşılaşılan Vakalar
Teknik saha tecrübelerimiz, özellikle Antalya, Muğla, İzmir gibi turizm bölgelerindeki otellerde ve İstanbul, Ankara, Bursa'daki büyük sitelerde yanlış serpantin hesaplamalarının ciddi arızalara yol açtığını göstermektedir. Bir sahil otelinde 2000 litrelik DemirDöküm boylere 40 kW ısı pompası bağlanmış, ancak standart serpantin yetersiz kaldığı için ısı pompası dönüş suyu sıcaklığı hızla yükselerek cihazı 'yüksek basınç' (HP) hatasıyla kilitlemiştir. Otel yönetimi cihazı arızalı zannederek kompresör değiştirmeyi düşünürken, yaptığımız yerinde incelemede sorunun boyler serpantininin ısıyı transfer edememesi olduğu tespit edilmiştir.
Mevcut boylerin temizleme flanşına DN20 AISI 316L çift hatlı geniş yüzeyli paslanmaz flex serpantin uygulanarak transfer yüzeyi 1.8 m²'den 5.2 m²'ye çıkarılmıştır. Sonuç olarak ısı pompası kesintisiz modülasyonda çalışmaya başlamış, dönüş suyu delta-T rejimine oturmuş ve otelin elektrik tüketimi %35 düşmüştür. Benzer bir vaka 120 daireli bir toplu konutta güneş enerjisi devresinde yaşanmış; kireç kaplı eski serpantin güneşten gelen 85°C glikollü suyu boyler kullanım suyuna aktaramadığı için çatıdaki kollektörler aşırı ısınmadan genleşme tanklarını patlatmıştır. Kireç temizliği ve 316L flex serpantin değişimi ile problem kalıcı olarak giderilmiştir.
Hızlı Teşhis ve Doğru Ölçülendirme İçin İletişim Protokolü
Apartman ve toplu konut site yöneticileri, otel ve pansiyon teknik müdürleri, AVM, yurt, spor salonu ve hastane teknik sorumluları için zaman en kritik sermayedir. Sıcak su kesintisi kullanıcı şikayetlerine ve kurumsal prestij kaybına yol açar. DemirDöküm boylerinizin ısı pompası ve güneş enerjisi sistemine kusursuz uyum sağlaması veya delinen/kireç tutan serpantinlerin yenilenmesi için uzun keşif süreçlerine gerek yoktur.
Kazan dairenizdeki DemirDöküm boylerin model etiketinin, serpantin giriş-çıkış borularının ve özellikle boyler alt/yan flanş kapağının net bir fotoğrafını 0533 046 61 34 numaralı teknik destek hattımıza WhatsApp üzerinden iletmeniz yeterlidir. Uzman mühendis kadromuz, flanş cıvata aks aralığını, boyler derinliğini ve gerekli serpantin yüzey alanını 5 dakika içinde analiz ederek boylerinize birebir uyumlu AISI 316L paslanmaz flex serpantin projesini ve fiyat teklifini hazırlar. Türkiye'nin her yerine kargo ile gönderim veya yerinde montaj hizmeti sağlanmaktadır.
AISI 316L paslanmaz flex borular körüklü (ondüleli) helisel bir geometriye sahiptir. Sıcak su sirkülasyonu başladığında boru yüzeyi mikron düzeyinde termal genleşme ve büzülme hareketleri yapar. Ayrıca körüklü yapının yarattığı türbülanslı akış, kalsiyum ve magnezyum karbonat kristallerinin metal yüzeyine yapışmasını mekanik olarak engeller; oluşan gevşek kireç tabakaları boyler tabanına dökülerek serpantin yüzeyinde kışır tabakası oluşturamaz.
Boyler gövdesine kaynak yapılmadan paslanmaz serpantin montajı nasıl gerçekleştirilir?
DemirDöküm boylerin alt veya yan kısmında yer alan fabrika çıkışlı temizleme/revizyon flanş kapağı sökülür. Bu flanşın cıvata delik merkezleri ve anma çapı baz alınarak lazer teknolojisiyle AISI 316L paslanmaz çelikten yeni bir flanş kapağı üretilir. Flex serpantinin giriş ve çıkış nozulları bu yeni kapak üzerine sızdırmaz şekilde kaynatılır. Serpantin helezonu boyler içine sürülür ve gövdeye tek bir kaynak dikişi atılmadan orijinal civata deliklerinden sıkılarak monte edilir; böylece emaye kesinlikle yanmaz.
500 litrelik bir DemirDöküm boylerde DN16 yerine neden DN20 paslanmaz flex serpantin tercih edilmelidir?
500 litre ve üzerindeki boylerler yüksek debili kullanım sıcak suyu tüketimine sahiptir ve genellikle daha büyük kapasiteli ısı pompaları veya geniş güneş enerjisi tarlaları ile beslenir. DN16 borunun iç çapı yüksek debilerde aşırı hidrolik sürtünme kaybı (basınç düşüşü) yaratır ve primer sirkülasyon pompasının verimini düşürür. DN20 (3/4") flex boru, düşük dirençle yüksek akışkan debisi geçirerek düşük sıcaklık kaynaklarının tüm termal enerjisini boyler suyuna hızla aktarır.
Eski DemirDöküm boylerin serpantin değişiminde hidrostatik test ve garanti şartları nelerdir?
İmal ettiğimiz tüm AISI 316L paslanmaz flex serpantin üniteleri ve flanş montaj blokları atölyemizde hidrostatik test pompası ile 10 bar basınç altında 30 dakika boyunca test edilir. Sıfır sızıntı ve tam mukavemet onayı alındıktan sonra montajı yapılır. Bu standart imalatımız fabrikasyon üretim ve malzeme hatalarına karşı 2 yıl resmi garanti belgesi kapsamındadır.
