DemirDöküm Merkezi Sistem Boylerlerde Kireçlenme ve %35 Doğalgaz Tasarruf Kılavuzu
Merkezi sistem DemirDöküm boylerlerde kireç taşı katmanı, kazan dairesi ısı transfer katsayısını dramatik şekilde düşürerek doğalgaz tüketimini %35 oranında artırır. Bu teknik kılavuz; emaye hasarı yaratmadan uygulanan AISI 316L paslanmaz flex serpantin revizyonu, magnezyum anot korozyon kalkanı ve periyodik flanş bakım protokolleriyle maksimum enerji verimliliğini garanti altına alır.
1. DemirDöküm Merkezi Sistem Boyler Kazanlarında Termodinamik ve Kireçlenme Fiziği
Toplu konutlar, oteller, hastaneler ve spor komplekslerinde kullanılan DemirDöküm merkezi sistem emayeli boylerler, kullanım sıcak suyu hazırlama prosesinde kritik bir görev üstlenir. Ancak şebeke suyunun içerdiği kalsiyum (Ca²⁺) ve magnezyum (Mg²⁺) iyonları, sıcaklık 55°C barajını aştığı anda kalsiyum karbonat (CaCO₃) formunda kristalleşerek doğrudan serpantin boru cidarlarına ve boyler gövde tabanına çökelir. Kireç tabakası mikronize kristallerden monolitik taş katmanına dönüştüğünde, kazan dairesi ısı transfer mekanizması adeta felç olur.
Termodinamik açıdan bakıldığında; saf bakırın veya karbon çeliğinin ısıl iletkenlik katsayısı λ = 50-380 W/mK mertebesindeyken, kireç taşının iletkenlik katsayısı λ = 0.8 - 2.2 W/mK seviyesine kadar geriler. Bu fiziksel gerçeklik, serpantin dış yüzeyinde yalnızca 1.5 milimetrelik kireç taşı katmanının birikmesi durumunda dahi primer ısıtma akışkanı ile sekonder kullanım suyu arasındaki ısı geçiş direncini en az 4 kat artırır. Isı transfer yüzeyinin izole olması neticesinde, merkezi kaskad brülörler boyler set değerini (örneğin 60°C) yakalayabilmek için modülasyonu sürekli en üst kapasitede tutar; bu da doğrudan faturalara %35 ve üzeri gereksiz doğalgaz sarfiyatı olarak yansır.
2. Kireç Tabakasının Yanma Odasına ve Pompalara Bindirdiği Ağır Yük: %35 Gaz İsrafının Matematiği
Kireç bağlamış bir DemirDöküm boyler serpantininde, Fourier Isı İletim Kanunu (Q = -k · A · dT/dx) uyarınca birim zamanda transfer edilen ısıl güç (Q) keskin bir düşüş yaşar. Primer devre kazan suyu 80°C sıcaklıkta serpantine girmesine rağmen, cidar üzerindeki kireç yalıtımı yüzünden ısısını kullanım suyuna aktaramadan 72-75°C bandında geri döner. Sıcak su elde etme süresi standart 35 dakikadan 90-120 dakikalara fırlar.
Kazan kontrol otomasyonu, gidiş-dönüş sıcaklık farkının (ΔT) kapandığını ve hedeflenen kullanım suyu sıcaklığına ulaşılamadığını gördükçe brülör alev modülasyonunu %100'e kilitler. Bu durum, yalnızca doğalgaz tüketimini %35 oranında körüklemekle kalmaz; primer sirkülasyon pompalarını saatlerce kesintisiz çalışmaya zorlayarak elektrik sarfiyatını tırmandırır, pompa mekanik salmastralarını aşırı ısıl yüke maruz bırakır ve brülör yanma hücresinde termal gerilmeler oluşturarak baca gazı sıcaklıklarını tehlikeli seviyelere yükseltir.
3. Neden Kaynak Yapılmaz? Boyler İmalatında Emaye Koruma ve Mikronluk Çatlak Riskleri
Sahada en sık yapılan ve geri dönüşü imkansız olan ölümcül mühendislik hatası, delinen veya sızıntı yapan boyler gövdesine ya da serpantin bağlantı boğazlarına elektrot veya gazaltı kaynağı ile müdahale edilmesidir. DemirDöküm boyler kazanlarının iç yüzeyi, 850°C-900°C fırınlarda pişirilmiş titanyum katkılı çift kat emaye ile kaplanarak metalin suyla teması mutlak surette kesilmiştir. Kaynak işlemi uygulandığı noktada lokal sıcaklık anında 1400°C'nin üzerine çıkar.
Bu kontrolsüz yüksek sıcaklık, kaynağın yapıldığı noktanın çevresindeki onlarca santimetrekarelik alanda emaye tabakasını kömürleştirir, cam matrisini patlatır ve gövde sacında mikronluk mikro çatlakların oluşmasına yol açar. Kaynak dikişi ne kadar usta işi görünürse görünsün, emayesi yanan bölge doğrudan çıplak karbon çeliğine dönüşür. Suyun içerisindeki çözünmüş oksijen ve klor bileşenleri, korumasız kalan bu sacı haftalar içinde galvanik korozyonla deler; 8-10 bar hidrostatik basınç altında boyler patlama veya gövdeden kontrolsüz su basma felaketiyle kullanılamaz hale gelir.
4. AISI 316L Paslanmaz Çelik ve %2-3 Molibden Zırhı: Malzeme Bilimi Analizi
Merkezi kullanım suyu sistemlerinde karşılaşılan en agresif bozunma türü, şehir şebeke suyunun dezenfeksiyonunda kullanılan serbest klorun ve klorür iyonlarının (Cl⁻) yol açtığı oyuklanma (pitting) korozyonudur. Standart paslanmaz çelikler (örneğin AISI 304), 45°C'nin üzerindeki klorlu sularda korozyon direncini hızla kaybeder. Bu noktada boyler revizyonu ve serpantin mühendisliğinde altın standart: AISI 316L kalitedir.
AISI 316L (EN 1.4404) paslanmaz çeliğin formülasyonunda %16.5-18.5 Krom (Cr), %10.0-13.0 Nikel (Ni) ve kritik olarak %2.0-3.0 oranında Molibden (Mo) alaşımı bulunur. Düşük karbonlu ('L' - Low Carbon) yapısı kaynak sonrası tane sınırlarında karbür çökelmesini önlerken, Molibden katkısı metalin yüzeyinde kendiliğinden oluşan pasif krom oksit tabakasını klorür saldırılarına karşı aşılmaz bir kalkana dönüştürür. Bu üstün metalurjik yapı, agresif kireç birikiminin metal yüzeyine moleküler düzeyde yapışmasını engeller ve onlarca yıl çürümeden, çatlamadan hizmet sunar.

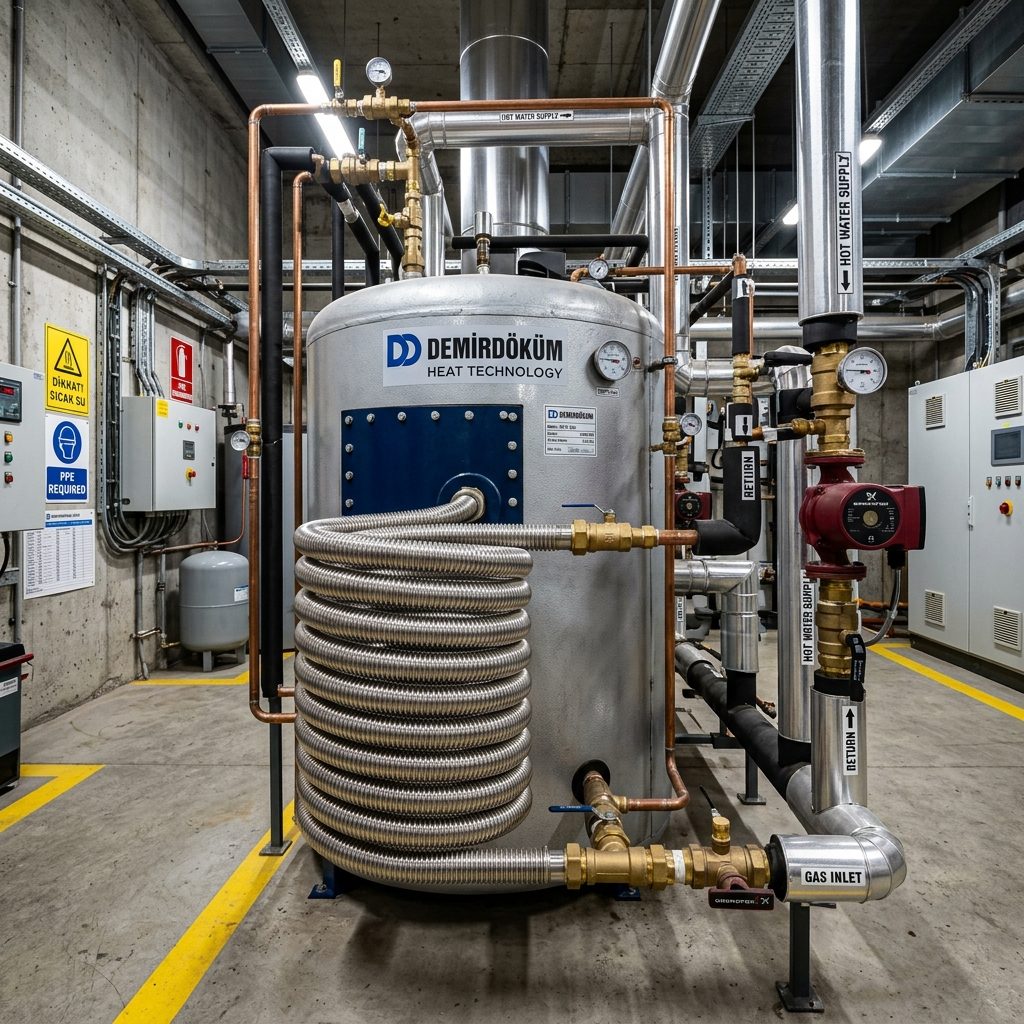

Kireçten tıkanmış, kireç taşı sökülürken hasar görmüş veya delinmiş eski sabit boru serpantinlerin yerine, boylerin temizleme flanşından içeriye akuple edilen flanşlı AISI 316L paslanmaz flex serpantin modülleri entegre edilir. Flex teknolojisi, helisel dalgalı (ondüle) geometriye sahiptir. Kazan suyunun devreye girmesi ve kesilmesi sırasında oluşan termal şoklarda paslanmaz körükler mikron seviyesinde esner; bu doğal genleşme hareketi yüzeyde tutunmaya çalışan kireç kabuklarını kendiliğinden kırıp dökerek daimi bir 'kendi kendini temizleme' dinamiği yaratır.
Serpantin kesit boyutlandırması, hidrolik debi ve ısıl güç dengesi açısından hayati standartlara tabidir:
- 500 Litre Altı Boylerler (100L - 450L): DN16 (1/2" - 5/8") AISI 316L Paslanmaz Flex Serpantin sistemi entegre edilir. Düşük hacimlerde yüksek akış hızı ve kompakt flanş açıklıklarına tam uyum hedeflenir.
- 500 Litre ve Üzeri Boylerler (500L - 5000L): DN20 (3/4") AISI 316L Paslanmaz Flex Serpantin (veya yoğun kullanım alanlarında paralel çift hatlı sanayi tipi flex) uygulanır. Yüksek primer devre debisini basınç düşüşü (ΔP) yaratmadan taşır, 50-60 kW'tan yüzlerce kW'lık ısıl transfer gereksinimini kusursuz karşılar.
6. Magnezyum Anot Çubuğu Koruması ve Katodik Güvenlik Mühendisliği
Bir DemirDöküm emayeli boylerin kullanım ömrü, gövdesine entegre edilmiş Magnezyum Anot çubuğunun sağlığı ile doğru orantılıdır. DIN 4753-6 standardına göre boyler içerisinde elektrokimyasal bir galvanik hücre oluşur. Standart hidrojen elektroduna kıyasla magnezyumun elektrokimyasal potansiyeli (-2.37 V), boyler gövdesini oluşturan çeliğin potansiyelinden (-0.44 V) çok daha negatiftir.
Bu voltaj farkı sebebiyle korozyon akımı boyler sacına değil, magnezyum anota doğru yönelir. Magnezyum iyonları (Mg²⁺) fedakarca suya karışarak boyler gövdesindeki emayenin kılcal çatlaklarını polarize eder ve sacın paslanmasını engeller. Ancak bu kalkan zamanla erir. Anot çubuğu yılda en az bir kez boyler flanşı açılarak kontrol edilmeli, kütlesinin %60'ından fazlasını kaybettiğinde derhal orijinal alaşımlı yenisiyle değiştirilmelidir. Tüketilmiş bir anot, boylerin korozyon zırhının düşmesi ve kısa sürede delinmesi demektir.
7. 10 Bar Hidrostatik Basınç Testi ve 2 Yıl Resmi Garanti Prosedürü
Kazan dairelerinde emniyet ventilleri genellikle 6 bar veya 8 bar basınca kalibre edilir; ancak şebekeden gelen gece su koç darbeleri, genleşme tankı membran patlakları ve hidrofor pik basınçları boyler sistemlerinde anlık 9-10 bar dinamik basınç dalgalanmaları yaratabilir. Bu sebeple imalatını ve revizyonunu gerçekleştirdiğimiz tüm AISI 316L paslanmaz flex serpantin donanımları, montaj öncesinde ve montaj esnasında özel test istasyonlarında test edilir.
Her serpantin modülü, oda sıcaklığında nötr su ile doldurularak 10 Bar Hidrostatik Basınç Testine tabi tutulur. Kalibre edilmiş dijital manometreler eşliğinde minimum 45 dakika boyunca basınç düşüşü (sızdırmazlık) takibi yapılır. Körük diplerinde, nipel-manşon kaynak birleşimlerinde ve conta yüzeylerinde sıfır mikron sızıntı onaylandıktan sonra ürünün fabrika test sertifikası imzalanır. Standartlara tam uygunlukla üretilen serpantinlerimize 2 Yıl Resmi Garanti Belgesi tahsis edilerek bina yönetimi ve teknik ekiplere koşulsuz güvence sağlanır.
8. Saha İncelemesi: Boyler Flanş-Conta Değişimi ve Doğru Kireç Temizliği Aşamaları
Apartman, otel veya tesis yönetimlerinin boyler revizyonunda dikkat etmesi gereken adımlar kesin bir mühendislik disiplini gerektirir:
1. Tahliye ve Açılış: Boyler primer ve sekonder hatlardan vanalarla izole edilir. Sıcak su drenaj hattından tamamen boşaltılır. Boyler gövde temizleme flanşının civataları çaprazlama sırayla sökülür.
2. Mekanik ve Nötralize Temizlik: Gövde tabanında biriken kilolarca kireç çamuru plastik spatulalarla tahliye edilir; emayeyi çizecek çelik tel veya kesici aletler asla kullanılmaz. Kimyasal kireç çözücüler kullanılacaksa, emayeye zarar vermeyen özel inhibitörlü organik asitler tercih edilmeli ve işlem sonrası asit tamamen nötralize edilerek sistem bol suyla durulanmalıdır.
3. Flanş Contası Değişimi: Flanş açıldığında eskiyen conta asla tekrar kullanılmaz. Sıcaklığa ve klora dayanıklı EPDM veya Klingrit flanş contası yenisiyle değiştirilir.
4. Serpantin Montajı ve Torklama: Boyler hacmine göre seçilen DN16 veya DN20 AISI 316L paslanmaz flex serpantin boyler içerisine yerleştirilir. Flanş civataları tork anahtarı ile üretici spesifikasyonuna uygun değerde karşılıklı dengeli sıkılır.
5. Basınçlandırma ve Devreye Alma: Sistem yavaşça suyla doldurulup havası purjörden tahliye edilir, hidrostatik sızdırmazlık teyit edildikten sonra primer devre devreye alınır.
9. Boyler Arızalarında Acil Aksiyon: Fotoğraf Göndererek 5 Dakikada Çözüm
Kazan dairesi arızaları acil müdahale gerektirir; yüzlerce dairenin veya yüzlerce otel misafirinin sıcak susuz kalması kabul edilemez bir kriz senaryosudur. DemirDöküm merkezi sistem boylerinizde sıcak su geç ısınıyorsa, serpantinden kireç tıkırtısı sesleri geliyorsa, doğalgaz faturalarınız kış ayları dışında bile olağanüstü yüksek seyrediyorsa veya flanş bölgesinden paslı su sızıntısı başlamışsa vakit kaybetmeyiniz.
Tesisatınızı kırmadan, dökmeden ve boylerinizi hurdaya çıkarmadan mühendislik çözümü üretmek için: Boylerinizin gövde etiketini ve temizleme flanşının net bir fotoğrafını çekerek 0533 046 61 34 numaralı teknik destek hattımıza WhatsApp üzerinden iletebilirsiniz. Baş mühendis kadromuz, kazan hacmi ve flanş ölçülerinize göre 5 dakika içerisinde yerinde doğru teşhis, DN16/DN20 AISI 316L paslanmaz flex serpantin optimizasyonu ve resmi garanti belgeli fiyat teklifinizi doğrudan tarafınıza ulaştıracaktır.
Sıkça Sorulan Sorular ve Uzman Yanıtları
DemirDöküm merkezi sistem boylerde kireçlenme olduğu nasıl anlaşılır?
Kazan gidiş suyu 80°C olmasına rağmen boyler kullanım suyunun 45-50°C'ye ulaşmasının 1 saati aşması, brülörün hiç durmadan devrede kalması, primer devre gidiş-dönüş termometreleri arasındaki farkın 3-5°C'ye kadar daralması ve anormal yüksek doğalgaz faturaları serpantin üzerinde kalın kireç katmanının kesin göstergesidir.
Delinen veya sızıntı yapan boyler kazanına neden kaynak yapılmamalıdır?
Kaynak esnasında açığa çıkan 1400°C üzerindeki sıcaklık, iç kısımdaki titanyum emaye katmanını yakar ve döker. Emayesiz kalan karbon çeliği yüzey, şebeke suyundaki klor ve oksijen nedeniyle galvanik korozyona uğrayarak kaynak yapılan yerin hemen kenarından haftalar içinde tekrar delinir; kaynak işlemi boyleri tamamen hurdaya çevirir.
AISI 316L paslanmaz flex serpantin neden kireç tutmaz ve daha tasarrufludur?
Flex serpantinlerin ondüleli (körük yapılı) geometrisi, ısınma ve soğuma çevrimlerinde mikron düzeyinde esner. Bu esneme hareketi yüzeyde kirecin kabuk bağlamasını engeller ve oluşan kireç taşlarını tabana döker. Temiz kalan %2-3 Molibden katkılı paslanmaz yüzey, ısıyı daima ilk günkü iletkenlikle aktararak doğalgaz tüketiminde %35'e varan tasarruf sağlar.
500 litrelik boyler için hangi serpantin çapı tercih edilmelidir?
Teknik standartlarımıza göre 500 litre altındaki boylerlerde DN16 (1/2"-5/8") serpantin kullanılırken; 500 litre ve üzeri (500L-5000L) DemirDöküm boylerlerde primer akış debisini rahat karşılamak, basınç kaybı oluşturmamak ve yüksek ısıtma kapasitesini sağlamak için mutlak surette DN20 (3/4") AISI 316L paslanmaz flex serpantin donanımı tercih edilmelidir.
