DemirDöküm Boyler Magnezyum Anot Çubuğu Ne Zaman Değişmeli? Gövde Delinmesini Önleme

DemirDöküm Boylerlerde Galvanik Korozyon Mekanizması ve Katodik Koruma Fiziği

Merkezi sıcak su sistemlerinde hizmet veren DemirDöküm emaye kaplı boyler kazanları, elektrokimyasal prensiplere dayalı zorlu bir çalışma ortamına maruz kalır. Şebeke suyu, çözünmüş oksijen, klor iyonları ve serbest mineraller barındıran zengin bir elektrolittir. DIN 4753-3 standardına göre imal edilen boylerlerin iç yüzeyi camsı emaye (titanyum katkılı cam emaye) ile kaplanarak korozyona karşı yalıtılır. Ancak üretim sırasındaki fırınlama gerilimleri, flanş kaynak boyunları, boru giriş nozulları ve termal genleşmeler neticesinde emaye yüzeyinde çıplak gözle görülemeyen mikron düzeyinde kılcal gözenekler (holiday) oluşur.

Katodik korumanın temel elektrokimya denklemi burada devreye girer. Standart elektrot potansiyeli tablosuna bakıldığında; Demir (Fe) elementinin standart indirgenme potansiyeli E° = -0.44 V iken, Magnezyum (Mg) elementinin potansiyeli E° = -2.37 V seviyesindedir. Termodinamik olarak daha aktif (daha negatif potansiyele sahip) olan magnezyum, boyler gövdesindeki karbon çeliği korumak adına 'kurban anot' olarak davranır. Su içerisinde devresini tamamlayan galvanik hücrede anot reaksiyonu Mg -> Mg2+ + 2e- şeklinde gerçekleşirken, serbest kalan elektronlar iletken boyler gövdesine akar ve çeliğin yüzeyinde katodik reaksiyonu (2H2O + O2 + 4e- -> 4OH-) besler. Böylece çeliğin demir iyonu (Fe2+) vererek çözünmesi, yani boyler sacının delinmesi engellenir.

Şayet magnezyum anot çubuğu tükenirse, devredeki elektron akışı durur. Su içerisindeki klor ve çözünmüş oksijen derhal mikro çatlaklardaki çıplak karbon çeliğe saldırır. Korozyon hızı, suyun iletkenliğine ve sıcaklığına bağlı olarak katlanarak artar. Özellikle 60°C ve üzeri sıcaklıklarda her 10°C'lik artış kimyasal reaksiyon hızını iki katına çıkarır. Bu durum, DemirDöküm boyler kazanının gövdesinde kavitasyon ve piting korozyonu başlatarak sacın kısa sürede nokta atışı şeklinde delinmesine zemin hazırlar.

DemirDöküm Boyler Magnezyum Anot Çubuğu Ne Zaman Değişmeli? Kritik Belirtiler ve Ölçüm Yöntemleri

Toplu konut siteleri, oteller, spor salonları ve hastaneler gibi 7/24 kesintisiz sıcak su tüketimi olan tesislerde DemirDöküm magnezyum anot çubuğu kontrolü takvime bağlı bir lüks değil, zorunlu bir mühendislik prosedürüdür. Standart su şartlarında (toplam çözünmüş madde TDS < 400 ppm, sertlik < 15°dH) magnezyum anot çubuklarının azami ömrü 12 aydır. Kireçli, klorlama seviyesi yüksek veya kuyu suyu kullanan tesislerde ise bu süre 6 aya kadar gerilemektedir.

Anot çubuğunun bittiğini veya acil değişim gerektiğini gösteren temel göstergeler şunlardır:
1. Fiziksel Erime Oranı: Boyler temizleme flanşı veya üst anot tapası açılarak yapılan gözlemde, anot çubuğunun çapı orijinal ölçüsünün %50'sine inmişse veya çubuğun ortasındaki çelik taşıyıcı tel açığa çıkmışsa kurbanlık fonksiyonu sona ermiştir.
2. Galvanik Akım Testi: Anot ile gövde arasına bağlanan bir DC mikroampermetre ile katodik koruma akımı ölçülür. Sağlıklı bir koruma için metrekare başına en az 10-20 mA akım geçişi olmalıdır. Akım değeri 0.1 mA altına düştüğünde anot passivasyona uğramış ya da tükenmiştir.
3. Sıcak Suda Pas ve Koku Problemi: Musluklardan akan sıcak suda ilk açılışta pas rengi, kahverengi tortu veya çürük yumurtayı andıran kükürt kokusu hissediliyorsa, anot tamamen bitmiş ve boyler sacı erimeye başlamış demektir.
4. Boyler Dip Tortusu: Dip blöf vanasından veya flanş kapağından beyazımsı-gri, süngerimsi magnezyum hidroksit çamurunun aşırı miktarda gelmesi anodun hızla tükendiğinin kanıtıdır.

Delinen Boyler Gövdesine Neden Asla Kaynak Yapılamaz? Emaye ve Sac Fiziği Gerçekleri

Saha tecrübelerimizde en sık karşılaştığımız vahim hata; delinen DemirDöküm boyler gövdesine elektrot veya gazaltı kaynağı ile yama yapılmasıdır. Mühendislik ve malzeme bilimi açısından bu işlem intihardır. Boyler kazanının iç yüzeyindeki emaye kaplama 850°C ile 900°C arasında fırınlanmış inorganik camsı bir tabakadır. Elektrik ark veya gazaltı kaynağı yapıldığında, ark noktasındaki sıcaklık 1500°C ile 2500°C'yi aşar. Bu lokal ısıl şok, dışarıdan kaynak yapılan bölgenin tam arkasındaki iç emaye tabakasını ani olarak yakar, buharlaştırır ve yüzeyden pul pul patlatarak döker.

Kaynak dikişinin çevresinde en az 10-15 cm çapında çıplak, gerilimli ve ısıl işlem görmemiş karbon çeliği açığa çıkar. Üstelik kaynak metali ile ana sacın kimyasal kompozisyon farkı ve kaynak dikişindeki mikronluk çatlaklar yeni ve çok daha agresif bir mikro-galvanik pil hücresi oluşturur. Boyler tekrar basınçlandırılıp devreye alındığında, kaynak yapılan noktanın hemen 2 santimetre yanından sac 15 ila 30 gün içinde yeniden ve bu kez daha büyük bir yarıkla delinir.

Ayrıca kaynak ısısı, boyler sacının iç yapısındaki taneler arası kristal sınırlarını bozar ve korozyon çatlamasını (stress corrosion cracking) tetikler. Delinen bir DemirDöküm boyler gövdesine kaynakla müdahale etmek korozyonu durdurmaz; tam tersine kazan dairesini su basması riskini ve yeni boyler satın alma maliyetini katlayarak öne çeker. Sacı delinmiş bir gövdenin tek kalıcı çözümü gövde revizyonu veya sıfır kazan değişimidir; ancak serpantin delinmelerinde çözüm tamamen farklı ve ekonomiktir.

Dahili Serpantin Kireçlenmesi ve Delinmesi: Kazan Verimini Yok Eden Süreç

DemirDöküm boylerlerin içerisinde yer alan standart karbon çelik üzeri emaye kaplı sabit borulu serpantinler, kireç oluşumunun ve korozyonun ilk kurbanlarıdır. Kazan suyundan gelen 80°C - 90°C sıcaklığındaki kalorifer suyu serpantin borularının içinden geçerken, borunun dış yüzeyi boyler içindeki soğuk kullanım suyuyla temas eder. Su sıcaklığı 55°C üzerine çıktığında suda çözünmüş halde bulunan kalsiyum bikarbonat [Ca(HCO3)2], kalsiyum karbonat [CaCO3] yani taşlaşmış kireç formuna dönüşerek serpantin yüzeyine yapışır.

Kireç tabakasının ısıl iletkenlik katsayısı (λ ≈ 0.8 - 1.2 W/mK), çeliğin ısıl iletkenliğinin (λ ≈ 50 W/mK) yaklaşık 50'de biri kadardır. Serpantin borusu üzerinde oluşan sadece 1 mm'lik kireç tabakası, yakıt tüketimini %10 ila %12 oranında artırır; ısı transferini dramatik şekilde kilitler. Serpantin kireçle kaplandıkça, kazan suyu daha yüksek sıcaklıklara zorlanır. Bu durum serpantin borusunun metal yorulmasına ve emaye kaplamasının mikro düzeyde çatlamasına sebep olur.

Emayesi çatlayan standart serpantin borusu hem dışarıdan kullanım suyu kloruyla hem de içeriden kazan suyu korozyonuyla çürür ve sonunda delinir. Serpantin delindiğinde, yüksek basınçlı şebeke suyu (4-6 bar) düşük basınçlı ısıtma kazan devresine (1.5-2 bar) karışır; kazan emniyet ventilleri tahliye yapmaya başlar, hidrofor sürekli devreye girer ve tüm sistem felç olur.

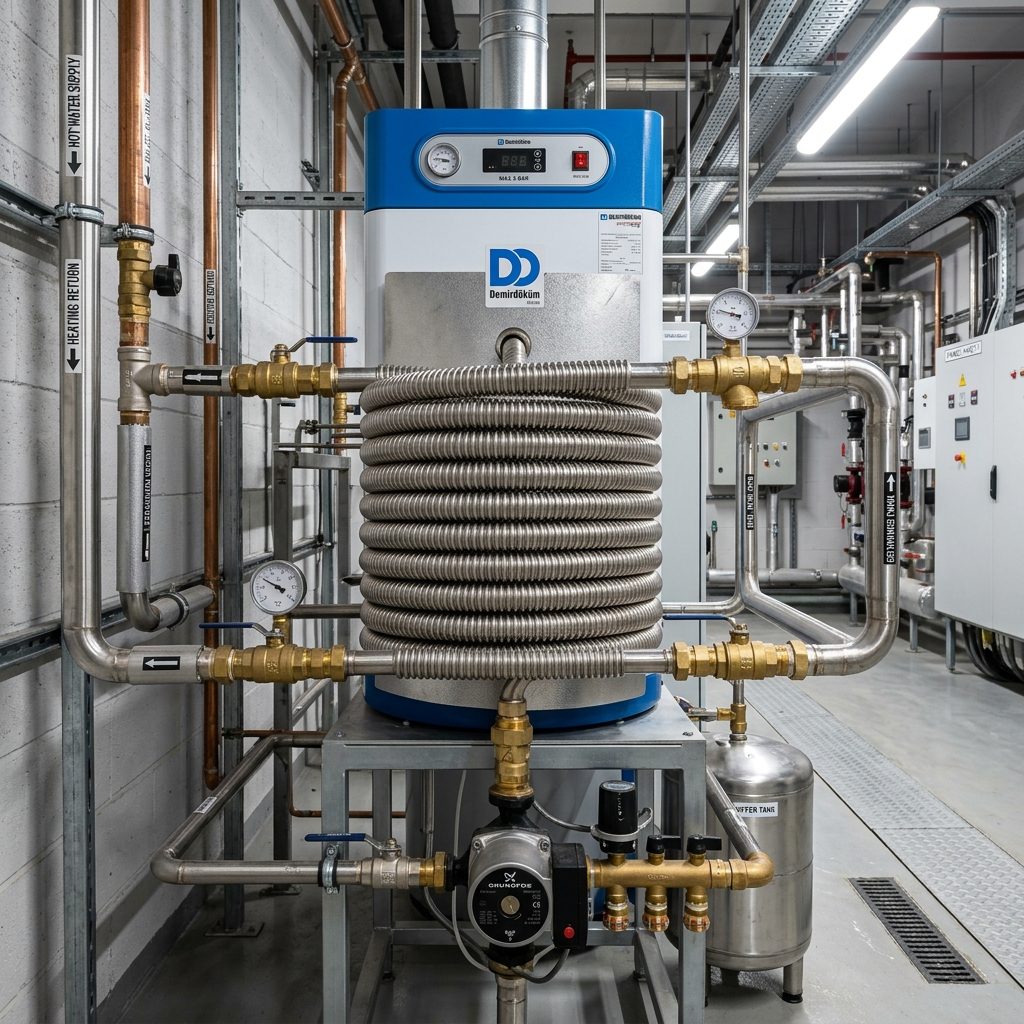

Kalıcı Çözüm: AISI 316L Paslanmaz Flex Serpantin Dönüşümü ve Malzeme Avantajları

Delinen veya kireçten ısıtmayan DemirDöküm sabit serpantinlerini kesip devreden çıkararak boyler flanş kapağından AISI 316L paslanmaz flex serpantin montajı yapmak, tesisi tonlarca ağırlıktaki yeni bir boyler satın alma masrafından kurtaran en üstün mühendislik operasyonudur. AISI 316L (EN 1.4404) kalite paslanmaz çelik, bileşiminde %16.5-18.5 Krom (Cr), %10.0-13.0 Nikel (Ni) ve kritik olarak %2.0-2.5 oranında Molibden (Mo) barındırır. Karbon oranının %0.03'ün altında (Low Carbon) tutulması, malzemeyi kaynak sonrası taneler arası korozyona karşı tam korumalı hale getirir.

Molibden katkısı, şebeke sularında yaygın olarak bulunan klorür (Cl-) iyonlarının yarattığı çukurcuk (piting) ve yarık korozyonuna karşı çeliğin direncini olağanüstü seviyeye çıkarır. Flex serpantinin körüklü (ondüleli) yapısı, ısı transferinde iki devasa avantaj sunar:
1. Türbülanslı Akış: Körüklü kıvrımlar, boru cidarındaki laminar sınır tabakasını kırarak akışkanın türbülanslı akmasını sağlar. Böylece düz borulara kıyasla metrekare başına ısı transfer katsayısı 2.5 kat artar.
2. Termal Şok ve Kendi Kendini Temizleme (Self-Cleaning): Serpantin ısındığında ve soğuduğunda körükler mikron düzeyinde eksenel esneme yapar. Kireç sert ve esnek olmayan bir mineral olduğundan, paslanmaz flex serpantinin genleşme hareketi karşısında tutunamaz; boru yüzeyinden kırılarak dibe dökülür. Böylece ısı transfer yüzeyi daima ilk günkü gibi temiz kalır.

Kapasiteye Göre Çap Standartları: 500L Altı ve 500L Üzeri Mühendislik Hesapları

DemirDöküm boylerlerde serpantin dönüşümü yapılırken debi, basınç kaybı ve ısıl yüzey alanı titizlikle hesaplanmalıdır. Yanlış boru çapı seçimi pompanın aşırı zorlanmasına, hidrolik dengesizliğe ve yetersiz sıcak su üretimine yol açar. Tesisler için zorunlu mühendislik çap standartlarımız şunlardır:

1. 500 Litre Altı Boylerler (100L - 450L):
Bu hacim aralığındaki DemirDöküm tek veya çift serpantinli dikey boylerlerde DN16 (1/2" iç çap - 5/8" dış boğum) AISI 316L paslanmaz flex serpantin kullanılır. Kompakt flanş yapısına sahip bu boylerlerde serpantin hat boyu ortalama 12 ila 24 metre arasında optimize edilir. Isı transfer yüzeyi 1.2 m² ile 2.1 m² arasında gerçekleşerek kazan devresinden çekilen enerjinin kayıpsız transferini sağlar.

2. 500 Litre ve Üzeri Boylerler (500L - 5000L):
Oteller, siteler, yurtlar ve fabrikalar gibi pik su tüketimi yüksek merkezlerdeki DemirDöküm kazanlarda kesinlikle DN20 (3/4" iç boğum) veya endüstriyel çift hatlı DN25 AISI 316L paslanmaz flex serpantin uygulanır. 1000 litrelik bir boylerde serpantin yüzeyi 3.2 m² - 4.5 m² seviyesine, 3000-5000 litrelik dev boylerlerde ise paralel kollu flex demetleri ile 8.0 m² - 12.0 m² seviyesine çıkarılır. Bu sayede primer devre direnci 0.2-0.3 bar aralığında tutulur, sirkülasyon pompaları rahatlar ve suyun ısınma süresi yarı yarıya düşer.

10 Bar Hidrostatik Basınç Testi ve 2 Yıl Garanti Standartları

İmalatını ve boyler içi montajını gerçekleştirdiğimiz tüm AISI 316L paslanmaz flex serpantin üniteleri, boylere takılmadan önce ve montaj sonrasında EN 13445 standartlarına tam uyumlu olarak 10 Bar Hidrostatik Basınç Testi sürecinden geçirilir. Standart kazan dairelerinde şebeke ve hidrofor basıncı ortalama 4-6 bar aralığında çalışır. Serpantinin 10 bar test basıncında en az 30 dakika boyunca sıfır basınç düşüşü ve sıfır terleme ile testi tamamlaması zorunludur.

Bu test, körük kaynak diplerinde, nipel rekor bağlantılarında ve flanş geçiş kovanlarında en ufak bir üretim veya metalurjik hata bulunmadığını belgeler. Fabrikasyon kontrolleri tamamlanan her serpantin ve revizyon kiti, işletmeye kaşeli ve onaylı '2 Yıl Resmi Garanti Belgesi' ile teslim edilir. Bu garanti belgesi, malzeme kalitesini, üretim işçiliğini ve korozyon dayanımını yasal ve teknik teminat altına alır.

DemirDöküm Boyler Kireç Temizliği ve Flanş-Conta Değişimi Protokolü

Gövde delinmesini önlemenin ayrılmaz bir parçası periyodik kireç temizliği ve sızdırmazlık elemanlarının yenilenmesidir. DemirDöküm boylerlerin alt flanş kapağı açılarak yılda en az bir defa kazan tabanında biriken kireç, balçık ve kurban anot döküntüleri tahliye edilmelidir. Asla emayeye ve paslanmaza zarar verecek konsantre hidroklorik asit (tuz ruhu) gibi agresif kimyasallar kazana dökülmemelidir. Bunun yerine korozyon inhibitörlü özel organik temizleyiciler ve basınçlı sıcak su yıkaması uygulanmalıdır.

Her temizlik ve serpantin bakımının ardından boyler flanş contası mutlaka sıfırlanmalıdır. Zamanla sertleşen ve elastikiyetini kaybeden eski contalar yüksek torkla sıkıldığında dahi mikro sızıntılara yol açar. Flanş dışına sızan klorlu sıcak su, boylerin alt etek sacına ve gövde kaynak dikişlerine temas ederek dıştan içe doğru delinmeye (atmospheric crevice corrosion) neden olur. Uygulamalarımızda 150°C sıcaklığa ve 16 bar basınca dayanıklı EPDM veya Klingrit özel kesim contalar kullanılır; cıvatalar tork anahtarı ile çapraz düzende eşit sıkılarak gövde flanşının deforme olması önlenir.

Mühendislik Servisi: 5 Dakikada WhatsApp ile Boyler Teşhisi ve Fiyatlandırma

Tesisinizdeki DemirDöküm boylerin su damlatması, serpantin delinmesi, sıcak suyun geç ısınması veya magnezyum anot kontrolü konularında günlerce eksper beklemenize gerek yoktur. Tesis yöneticileri ve teknik sorumlular için geliştirdiğimiz hızlı teşhis protokolü ile zaman ve bütçe kaybını sıfıra indiriyoruz.

Kazan dairenizdeki arızalı DemirDöküm boylerin flanş kapağının, üzerindeki etiket bilgilerinin ve bağlantı borularının fotoğraflarını 0533 046 61 34 numaralı mühendislik hattımıza WhatsApp üzerinden iletmeniz yeterlidir. Uzman baş mühendislerimiz 5 dakika içinde fotoğrafları analiz ederek; boylerinizin hacmini, flanş tipini, gereken DN16 veya DN20 AISI 316L paslanmaz flex serpantin metrajını, magnezyum anot ölçüsünü ve conta tipini netleştirir. Yerinde revizyon ve parça maliyetini içeren resmi mühendislik teklifi derhal tarafınıza sunulur.
