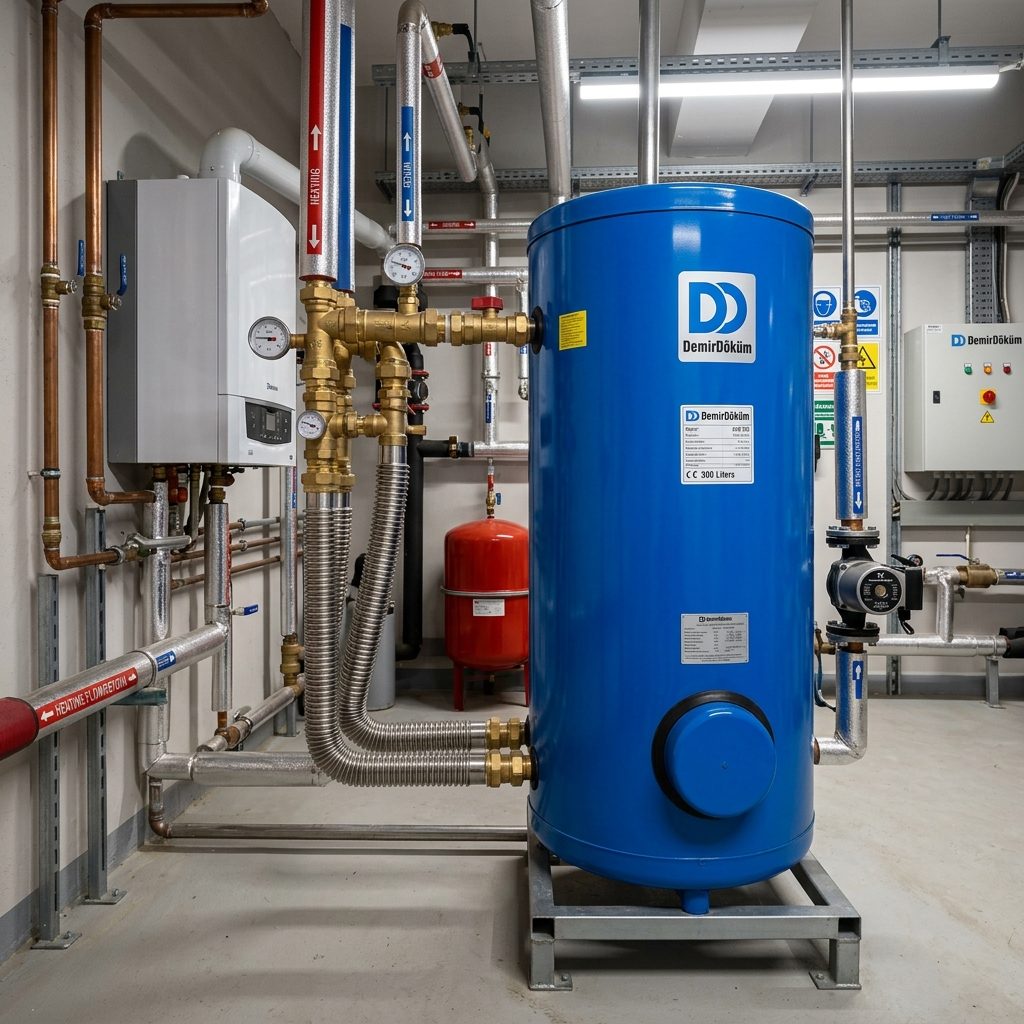

DemirDöküm Tek Serpantinli Boyleri Çift Serpentine Dönüştürme ve Hibrit Güneş Entegrasyonu

DemirDöküm Boyler Altyapısında Çift Serpantin İhtiyacı ve Hibrit Sistem Dinamikleri

Toplu konut siteleri, oteller, spor salonları, yurtlar ve hastaneler gibi merkezi sıcak su tüketiminin pik yaptığı tesislerde, DemirDöküm tek serpantinli emaye boylerler uzun yıllardır güvenle kullanılmaktadır. Ancak yükselen doğalgaz ve elektrik enerjisi birim maliyetleri, tesis yöneticilerini bedava yenilenebilir enerji kaynağı olan güneş enerjisi kolektörlerine yönlendirmektedir. Tek serpantinli bir boylerde mevcut serpantin yalnızca merkezi ısıtma kazanına bağlı olduğundan, sisteme güneş enerjisini entegre etmek geleneksel yöntemlerle neredeyse imkansız görülmekte veya işletmecilere mevcut boyleri tamamen söküp yerine fahiş fiyatlarla sıfır çift serpantinli boyler satın almaları dayatılmaktadır.

Mühendislik yaklaşımımız, mevcut DemirDöküm boyler gövdesini hurdaya çıkarmadan, gövdenin alt kısmında yer alan muayene ve temizlik flanşı yuvasını fonksiyonel bir ikinci ısıtma yüzeyine dönüştürmektir. Güneş enerjisi kolektörlerinden gelen glikollü sıcak akışkan, boylerin en soğuk bölgesi olan taban kısmına yerleştirilen yeni serpantinden geçirilerek ön ısıtma sağlanır; üst kısımdaki orijinal serpantin ise merkezi ısıtma kazanından gelen enerjiyle suyu kullanım sıcaklığına ulaştırır. Böylece hibrit bir termal tabakalaşma (stratifikasyon) elde edilerek yakıt tüketiminde %45 ile %65 arasında doğrudan tasarruf sağlanır.

Mevcut Boyler Gövdesine Kaynak Yapmanın Ölümcül Riskleri ve Emaye Fiziği

Sahada en sık karşılaşılan ölümcül mühendislik hatası, boyler kazanının gövdesine delik açıp demir boru kaynatarak ikinci bir serpantin eklemeye çalışmaktır. DemirDöküm boylerlerin iç yüzeyi, 850°C ile 900°C sıcaklıkta fırınlanmış titanyum katkılı camsı emaye tabakası ile kaplıdır. Bu emaye tabakası, çelik sac gövdeyi şebeke suyunun içerisindeki korozyon yapıcı iyonlardan izole eden mikron mertebesinde bir kalkandır.

Kazan dairesinde boyler gövdesine kaynak makinesi değdirildiği anda, kaynak noktasındaki yerel sıcaklık 1400°C'nin üzerine çıkar. Bu aşırı termal gerilim, çelik sacın arka yüzündeki emayenin anında çatlamasına, yanarak pul pul dökülmesine ve mikronluk kılcal çatlakların açılmasına sebep olur. Kireç ve klor yüklü şebeke suyu bu çatlaklardan çıplak karbon çeliğine ulaştığında, elektrokimyasal kavitasyon ve galvanik korozyon başlar; neticede en fazla 3 ila 6 ay içerisinde boyler delinir, kazan dairesini su basar ve cihaz tamamen tamir edilemez hurda haline gelir. Bu nedenle kesin kuralımız: Gövdeye asla kaynak yapılmaz, dönüşüm sadece ve sadece cıvatalı flanş mekanizması üzerinden gerçekleştirilir.

AISI 316L Paslanmaz Flex Serpantin Tasarımı ve Malzeme Bilimi Üstünlüğü

Dönüşüm mekanizmamızın kalbini, yüksek alaşımlı AISI 316L kalite paslanmaz çelikten imal edilmiş helisel flex borular oluşturmaktadır. Standart 304 kalite paslanmaz çelikler sıcak şebeke suyunda bulunan serbest klor iyonlarına karşı çukurcuk (pitting) korozyonuna uğrarken, AISI 316L içeriğindeki %2-3 oranındaki Molibden (Mo) ve yüksek Nikel (Ni) katkısı sayesinde klor korozyonuna karşı mutlak bağışıklık gösterir.

Ondüleli (körük tipi boğumlu) flex boru yüzeyi, klasik düz dikişli karbon çeliği borulara kıyasla metrekare başına ısı transfer alanını yaklaşık 2.5 kat artırır. Körüğün yarattığı sürekli hidrolik türbülans, termal sınır tabakasını kırarak akışkan ile boyler içi kullanım suyu arasındaki ısı transfer katsayısını (U değeri) maksimize eder. Ayrıca sistem ısınıp soğudukça paslanmaz flex serpantin mikro mertebede genleşip büzülür; bu termomekanik hareket serpantin yüzeyinde kireç taşlarının (kalsiyum karbonat ve magnezyum sülfat tortuları) tutunmasını fiziksel olarak engeller. Boyler kireç temizliği periyotları uzar ve ısı transfer verimi yıllarca ilk günkü değerinde kalır.

Kapasiteye Göre Mühendislik Boyutlandırması: DN16 ve DN20 Çap Kriterleri

Isıl transfer hesaplamalarında boru iç çapı, debi, akışkan hızı ve basınç düşümü birbiriyle doğrudan bağıntılıdır. DemirDöküm boyler hacmine uygun serpantin seçimi kritik önem taşır:

1. 500 Litre Altı DemirDöküm Boylerler (100L, 160L, 200L, 300L, 450L): Bu hacim gruplarında kazan dairesi alt temizlik flanş açıklıkları dar olup, gerekli ısıtma gücü 15 kW ile 35 kW arasındadır. Bu sistemlerde DN16 (1/2" - 5/8") AISI 316L paslanmaz flex serpantin uygulanır. Düşük hacimlerde yüksek türbülans sağlayarak boyler tabanındaki durgun suyu hızla ısıtır.

2. 500 Litre ve Üzeri DemirDöküm Boylerler (500L, 800L, 1000L, 1500L, 2000L, 3000L, 5000L): Merkezi sistem siteler, büyük oteller ve hastanelerdeki bu dev hacimlerde güneş enerjisi tarlasından gelen yüksek debiyi karşılamak ve pompa basma yüksekliğini korumak için DN20 (3/4") AISI 316L paslanmaz flex serpantin (veya çift hatlı sanayi tipi paralel flex demeti) projelendirilir. Bu borulama, primer devrede hidrolik sürtünme kaybını minimize ederek sirkülasyon pompalarının aşırı yüklenmesini önler.

Boyler Flanş Adaptasyonu ve EPDM-NBR Conta Yalıtım Standartları

DemirDöküm boylerin alt kör flanş kapağı dikkatlice demonte edildikten sonra, bu kapağın birebir cıvata merkez ve delik ölçülerinde yeni bir 316L paslanmaz flanş plakası lazer kesimle hazırlanır. Bu plaka üzerine güneş enerjisi hattının giriş ve çıkış nipel bağlantıları TIG kaynak teknolojisiyle korozyonsuz olarak kaynatılır ve flex serpantin helezonu bu nipellere rijit biçimde sabitlenir.

Sızdırmazlık mimarisinde sıradan klingerit contalar veya kalitesiz kauçuk malzemeler kesinlikle kullanılmaz. Yüksek sıcaklık (110°C - 130°C kolektör tepe sıcaklıkları) ve değişken kazan dairesi basınçlarına dayanıklı, içme suyu standartlarına uygun sertifikalı EPDM veya NBR contalar tatbik edilir. Tork anahtarı ile çapraz sıkma yöntemi uygulanarak cıvataların flanşa eşit baskı yapması sağlanır; böylece mikro sızıntıların, flanş korozyonunun ve boyler sacı paslanmalarının önüne geçilir.

Katodik Koruma: Magnezyum Anot Çubuğu Korumasının Hayati Rolü

Bir boyler gövdesinde paslanmaz çelik serpantin ile emaye kaplı karbon çeliği sac aynı elektrolit (şebeke suyu) ortamında bir araya geldiğinde potansiyel farktan ötürü galvanik korozyon riski doğabilir. Bu fiziksel riski tamamen ortadan kaldırmak için DIN 4753-6 standartlarına uygun Magnezyum Anot Çubuğu Koruması devreye alınır.

Flanş dönüşüm kitimizin merkezine veya boyler üzerindeki orijinal anot yuvasına yüksek saflıkta magnezyum kurban anot entegre edilir. Magnezyum, çelik ve paslanmaz çeliğe göre çok daha düşük bir elektrokimyasal potansiyele (-2.37 V) sahip olduğu için elektron vererek kendini feda eder. Çözünen magnezyum iyonları, gövdede olası mikro çatlakların üzerine mikroskobik koruyucu bir film tabakası olarak çökelir. Dönüşüm esnasında eskiyen magnezyum anot çubuğu mutlaka yenilenmeli ve her 12 ayda bir teknik ekiplerce aşınma payı kontrol edilmelidir.

10 Bar Hidrostatik Basınç Testi ve 2 Yıl Resmi Garanti Prosedürü

Kazan dairelerinde güvenlik her şeyden önce gelir. Güneş kolektörü devreleri kapalı devre çalışmakta olup, aşırı sıcak yaz günlerinde durağanlık (stagnation) sıcaklıklarına ve yüksek işletme basınçlarına ulaşabilir. İmalatını ve montajını gerçekleştirdiğimiz her AISI 316L paslanmaz flex serpantin ve flanş mekanizması, sahada işletmeye alınmadan önce test pompaları ile tam 10 Bar Hidrostatik Basınç Testine tabi tutulur.

Manometre eşliğinde gerçekleştirilen 30 dakikalık basınç tutma testinde sıfır basınç düşümü ve sıfır sızıntı gözlemlendikten sonra sistem DemirDöküm boylere monte edilir. Yapılan tüm mekanik dönüşüm, serpantin imalatı, flanş contalama ve kaynak işçilikleri tarafımızdan 2 Yıl Resmi Garanti Belgesi ile sertifikalandırılarak teknik yönetime teslim edilir. Bu sayede tesis müdürleri ve site yöneticileri risk almadan kurumsal mühendislik güvencesine sahip olur.

Termal Stratifikasyon ve Güneş Enerjisi Entegrasyonu Isı Transfer Matematiği

Sıcak suyun yoğunluğu soğuk suya göre daha düşüktür; bu nedenle boyler içerisinde doğal bir ısıl katmanlaşma (stratifikasyon) meydana gelir. Boylerin tabanındaki su sıcaklığı genelde 10°C - 15°C şebeke suyu seviyesindeyken, üst kısımdaki su 55°C - 60°C bandındadır. Dönüştürdüğümüz DemirDöküm boylerdeki alt serpantin (güneş enerjisi serpantini), termodinamiğin sıfırıncı kanunu uyarınca en büyük sıcaklık farkının (ΔT) bulunduğu alt bölgeye yerleştirilir.

Isı transfer formülü Q = U × A × ΔTlm gereğince, logaritmik sıcaklık farkının (ΔTlm) en yüksek olduğu taban bölgesinde güneş kolektörlerinden gelen düşük sıcaklıktaki su dahi (örneğin 35°C - 45°C) şebeke suyuna büyük bir hızla enerji transfer eder. Ön ısıtması yapılan bu su yükselerek üst kısımdaki kazan serpantinine ulaşır. Merkezi sistem kazanı suyu 10°C'den değil, güneşin ısıttığı 40°C'den devralarak 60°C'ye çıkarır. Bu matematiksel gerçeklik, merkezi sistem kazan brülörünün çalışma süresini yarı yarıya azaltarak sitelerde tonlarca doğalgaz tasarrufu sağlar.

İşletmeler İçin Hızlı Teşhis ve Mobil Mühendislik Aksiyonu

Kazan dairesi arızalarında ve enerji dönüşüm projelerinde en büyük gider kalemi zaman kaybı ve sıcak su kesintisi kaynaklı işletme şikayetleridir. Mühendislik departmanımız, Türkiye genelindeki apartman, otel, hastane ve spor salonlarına özel hızlı teşhis protokolü uygulamaktadır. DemirDöküm tek serpantinli boylerinizin kapasite etiketini ve alt temizlik flanşının net bir fotoğrafını WhatsApp üzerinden uzman mühendislerimize ilettiğinizde, flanş tipi ve serpantin metrajı bilgisayar destekli sistemimizde dakikalar içinde analiz edilir.

Yalnızca 5 dakika içerisinde boylerinizin teknik uyumluluğu kontrol edilir, projelendirme yapılır ve yerinde montaj için resmi fiyat teklifiniz hazırlanır. Kazan dairenizde günlerce süren imalat karmaşasına son veriyor, fabrikamızda milimetrik üretilip hidrostatik testten geçmiş tak-çalıştır flanşlı 316L serpantin kitlerini uzman mühendislerimizle aynı gün içinde devreye alıyoruz. Hızlı teknik destek ve fiyat teklifi için: 0533 046 61 34 numaralı mühendislik hattımız 7/24 hizmetinizdedir.
