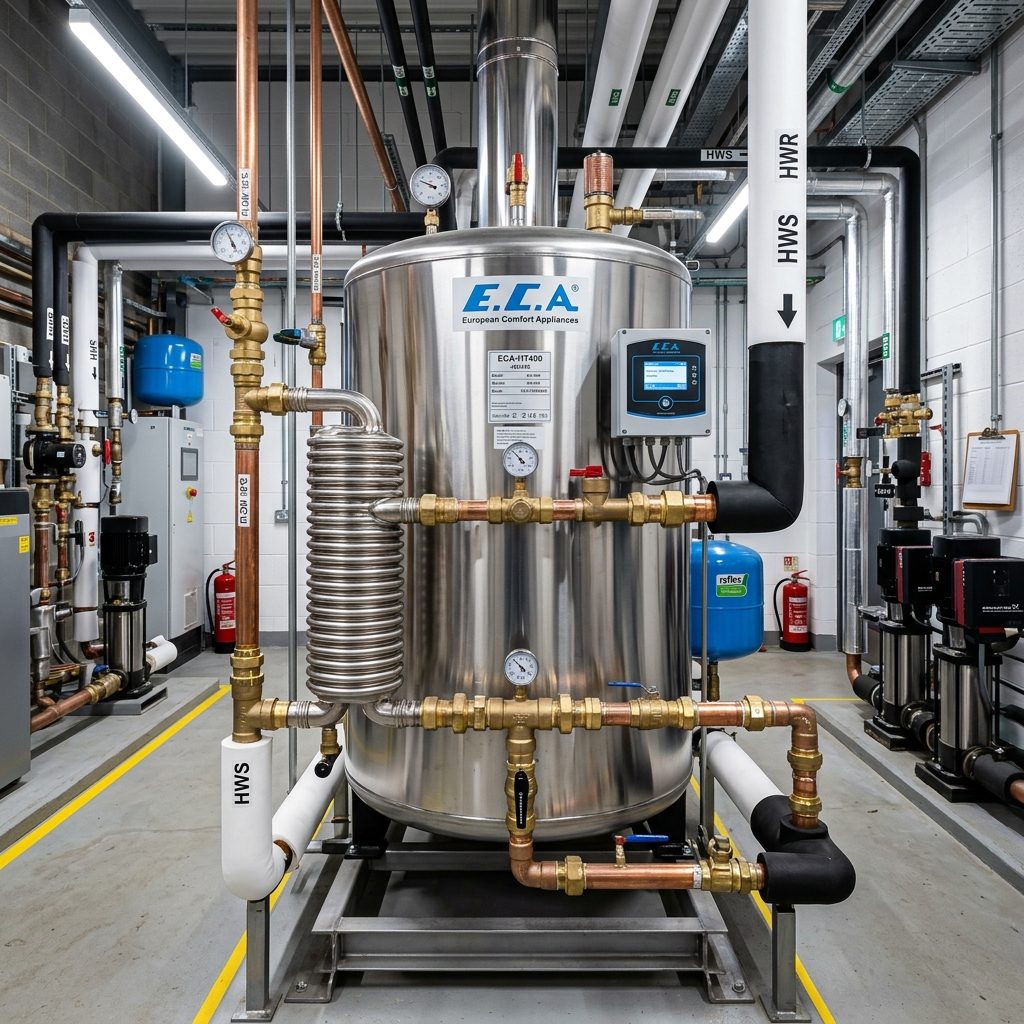

E.C.A Boyler Serpantini Delindiğinde Ne Yapılmalı? Basınç Artışı ve 316L Flex Çözüm
E.C.A boyler sistemlerinde serpantin delinmesi, kullanım suyu ile kapalı devre ısıtma suyunun birbirine karışarak kalorifer hattında tehlikeli basınç artışına ve emniyet ventili patlamalarına yol açtığı kritik bir arızadır. Bu arızanın kesin, kalıcı ve korozyona mukavim tek çözümü; emaye yakıcı kaynak müdahalelerinden kaçınarak flanş üzerinden AISI 316L paslanmaz flex serpantin dönüşümünün uygulanmasıdır.
E.C.A Boyler Serpantin Delinmesinin Arıza Mekaniği ve Termodinamik Belirtileri
Toplu konut siteleri, oteller, hastaneler ve ticari binalardaki merkezi ısıtma kazan dairelerinde görev yapan E.C.A emaye boyler tanklarında en sık karşılaşılan kaza senaryosu iç serpantinin delinmesidir. Normal çalışma koşullarında boyler gövdesi içinde 4-6 bar hidrostatik şebeke suyu basıncı bulunurken, kalorifer kazanı veya kaskad ısıtma devresi kapalı devre olarak 1.5 - 2.0 bar işletme basıncında çalışır.
Serpantin boru cidarında korozyon, erozyon veya kaynak yorulması sebebiyle mikron mertebesinde dahi bir delinme meydana geldiğinde, termodinamik ve akışkanlar mekaniği kanunları uyarınca yüksek basınçlı bölgeden düşük basınçlı bölgeye doğru kontrolsüz bir akış başlar. Şebeke suyu (4-6 bar), serpantin borusunun içindeki kalorifer ısıtma suyuna (1.5-2.0 bar) karışır. Bu durumun kazan dairesindeki ilk ve en belirgin semptomu, kalorifer devresinde sürekli ve açıklanamayan bir basınç artışıdır. Tesisat doldurma musluğu tamamen kapalı olmasına rağmen manometredeki ibre hızla 3.0 bar eşiğine yükselir ve kazan emniyet ventili sürekli su tahliyesi yaparak dairesi zeminini su basmasına sebep olur.
Aynı zamanda şebeke suyunun kimyasal yapısındaki çözünmüş oksijen kapalı devreye sızarak kazan cidarında kavitasyon ve korozyon hasarlarını tetikler. Gece saatlerinde sıcak su tüketimi azaldığında şebeke statik basıncının tavan yapmasıyla kalorifer genleşme tanklarının membranları yırtılma noktasına gelir. Eğer kazan dairesi otomasyonunda basınç transmiteri arıza uyarısı veriyorsa veya emniyet ventillerinden kesintisiz tahliye yaşanıyorsa, sorun genleşme tankında değil doğrudan E.C.A boyler serpantini delinmesindedir.
Kazan Dairesinde Pratik Teşhis Metodolojisi ve Şebeke Suyu Karışım Testi
Boyler serpantininin delinip delinmediğini sahada kesinleştirmek için tesisat mühendislerinin uyguladığı adımlı bir test protokolü mevcuttur. İlk olarak boylere giden kalorifer gidiş ve dönüş hatlarındaki küresel vanalar tamamen kapatılmalıdır. Ardından kazan kapalı devre tesisatındaki fazla basınç tahliye musluğundan boşaltılarak manometre değeri tam 1.5 bar seviyesine sabitlenir.
İkinci adımda boylerin şebeke soğuk su giriş vanası sonuna kadar açık bırakılır ve bina hidroforunun boylere kesintisiz 4-6 bar basması sağlanır. Sistem bu vaziyette 30 ila 45 dakika gözlemlenir. Eğer kalorifer tarafındaki vanalar kapalı olmasına rağmen kazan manometresindeki ibre yukarı doğru tırmanışa geçiyorsa, yüksek basınçlı şebeke suyu delik serpantinden kapalı devreye sızıyor demektir. Bu test, arızanın boyler serpantininde olduğunu şüpheye yer bırakmayacak biçimde kanıtlar.
Ek bir kimyasal teşhis yöntemi ise kalorifer havası alma pürjöründen alınan su numunesinin klor ve iletkenlik analizidir. Normal şartlarda kalorifer devresinde durağan, oksijensiz ve kloru sıfırlanmış teknik su bulunmalıdır. Pürjörden alınan suda serbest klor tespit edilmesi veya iletkenliğin şebeke suyu değerlerine (300-600 µS/cm) yaklaşması, serpantindeki kaçak hacminin büyüklüğünü ve acil müdahale gerekliliğini net olarak belgeler.
Neden Delinen Serpentine Kaynak Yapılamaz? Emaye ve Malzeme Bilimi Gerçekleri
Saha tecrübelerimizde apartman ve site yönetimlerinin sıkça düştüğü en büyük hata, yerel tesisatçılara güvenerek 'serpantini kaynakla tamir ettirme' yoluna gitmeleridir. E.C.A boylerler, karbon çelik sac üzerine 850°C-900°C fırınlarda titanyum katkılı cam emaye fırınlanarak korozyona karşı korunur. Bir boylerin içine girip veya flanş açıklığından elektrik ark, gazaltı veya oksiasetilen kaynağı ile serpantin borusuna müdahale edildiğinde, kaynak noktasında 1400°C'yi aşan lokal ısı açığa çıkar.
Bu devasa termal şok, serpantin borusunun hemen arkasındaki ve temas ettiği boyler ana gövdesindeki koruyucu cam emaye tabakasını mikron düzeyinde yakar, çatlatır ve pul pul döker. Emayesi kavrulan karbon çelik sac, agresif klorlu şebeke suyuyla çıplak temas haline geçer. Kaynak yapılan bölgenin çevresi anot-katot pil hücresi oluşturarak galvanik korozyonu katbekat hızlandırır.
Sonuç olarak, kaynatılan serpantin borusu en fazla 2-3 hafta sonra kaynak dikişinin hemen 1 milimetre yanından yeniden ve bu kez daha büyük bir yarıkla delinir. Daha da kötüsü, yüksek ısı sebebiyle boyler gövdesinin iç sacı da hasar gördüğünden gövde delinmesi riski doğar ve binlerce liralık komple boyler hurdaya çıkar. Mühendislik kaidelerine göre delinen serpantin hiçbir surette kaynakla onarılamaz; sistem gövdeye zarar vermeden demonte edilebilir bir modüle dönüştürülmelidir.
Delinmiş ve işlevini yitirmiş E.C.A boylerlerin kurtarılmasında dünyaca kabul görmüş en modern mühendislik çözümü, kör flanş üzerine imal edilen AISI 316L paslanmaz flex serpantin kiti montajıdır. Bu operasyonda, delinen eski çelik serpantin körlenerek devre dışı bırakılır veya temizleme flanşından sökülerek çıkarılır. Ardından boylerin temizleme kapağı (menhol/flanş) sökülerek yerine üzerinde özel giriş-çıkış manşonları bulunan ve içe doğru helezonik kıvrılmış 316L paslanmaz flex serpantin akuple edilir.
AISI 316L kalite paslanmaz çelik, bileşimindeki %16-18 krom, %10-14 nikel ve en önemlisi %2-3 molibden (Mo) katkısı sayesinde şebeke sularındaki agresif klorit iyonlarına, oyuklanma (pitting) ve yarık korozyonuna karşı benzersiz bir direnç sunar. Düz borulara kıyasla ondüleli (körük biçimli) flex geometrisi, akışkan içerisinde sürekli mikro türbülans yaratarak Reynolds sayısını yükseltir. Bu türbülans, ısı transfer katsayısını (U değeri) iki katına çıkarırken kireç taşlarının (kalsiyum karbonat kristallerinin) boru yüzeyine yapışmasını engeller.
İmalatı tamamlanan her flex serpantin ünitesi, montaj öncesinde test standına alınarak 10 Bar hidrostatik basınç testine tabi tutulur. 10 bar test basıncında sıfır sızıntı onayından geçen üniteler 2 Yıl Resmi Garanti Belgesi ile sertifikalandırılarak boylere entegre edilir. Böylece eski boyler gövdesi korunurken, sistem sıfır bir boylerden bile daha yüksek ısıl verime ve korozyon direncine kavuşur.
Boyler Hacmine Göre Mühendislik Boyutlandırması: DN16 ve DN20 Standartları
Paslanmaz flex serpantin uygulamalarında termodinamik kapasite hesabı kritik önem taşır. Yetersiz serpantin yüzey alanı boylerin geç ısınmasına, aşırı yüzey alanı ise hidrolik direncin artmasına yol açar. Bu doğrultuda Türk tesisat standartları ve mühendislik kriterlerimize göre boyler kapasiteleri iki ana grupta sınıflandırılır:
1. 500 Litre Altı Boylerler (100L - 160L - 200L - 300L - 450L): Bu gruptaki boylerler için DN16 (1/2" - 5/8") anma çapında AISI 316L paslanmaz flex serpantin tercih edilir. DN16 borunun kompakt büküm yarıçapı, dar boyler iç hacimlerinde maksimum yüzey alanı elde edilmesini sağlar. Ortalama 2.0 ila 3.5 m² ısıtma yüzeyi ile boyler kullanım suyunun 10°C'den 60°C'ye çıkma süresi 35-45 dakikaya indirilir.
2. 500 Litre ve Üzeri Boylerler (500L - 800L - 1000L - 1500L - 2000L - 3000L - 5000L): Bu büyük hacimli merkezi sistem boylerlerinde yüksek debi gereksinimi nedeniyle kesinlikle DN20 (3/4") AISI 316L paslanmaz flex serpantin veya paralel çift hatlı sanayi tipi flex serpantin tasarımları kullanılır. DN20 borunun geniş iç kesiti, sirkülasyon pompasında karşı basınç yaratmaz, kavitasyonu önler ve primer devredeki 80/60°C sıcak su debisini kesintisiz boyler içerisine aktarır. 1000 litrelik bir E.C.A boylerde doğru hesaplanmış bir DN20 flex serpantin ile saatte 1800-2200 litre sürekli kullanım sıcak suyu üretilebilir.
Kireç Taşı Oluşumu ve Isıl Verim: Kireç Temizliğinin Önemi
Türkiye'nin birçok bölgesinde şebeke suları 25-45 Fransız sertlik derecesine (Fr) sahiptir. Sıcaklık 55°C üzerine çıktığında kalsiyum ve magnezyum bikarbonatlar çözünürlüklerini kaybederek kalsiyum karbonat (kireç taşı) halinde çökelir. Eski tip dikişli karbon çelik emaye kaplı serpantinlerin pürüzlü dış yüzeyi kireç için ideal bir tutunma zeminidir. Serpantin üzerinde oluşan sadece 1 mm kalınlığındaki kireç tabakası, ısı iletim katsayısını yaklaşık %15-20 oranında düşürür. 3 mm kireç tabakasında ise yakıt sarfiyatı %40 artar.
AISI 316L paslanmaz flex serpantinin ondüleli yapısı, termal genleşme ve büzülme esnasında 'kendi kendini temizleme' (self-cleaning) özelliğine sahiptir. Sıcak su girdikçe genleşen, soğudukça büzülen körükler kireç tabakasını çatlatarak dibe döker. Yine de boyler gövdesinin tabanında biriken kireç tortularının yılda bir kez temizleme flanşından tahliye edilmesi şarttır.
Boyler kireç temizliği yapılırken konsantre hidroklorik asit (tuz ruhu) gibi agresif kimyasallardan kesinlikle kaçınılmalıdır; bu asitler boyler iç emayesini tamamen eritir. Bunun yerine paslanmaz çeliğe ve emayeye zarar vermeyen özel inhibitörlü organik kireç çözücüler kullanılmalı ve işlem sonrasında nötralizasyon yıkaması yapılmalıdır.
Magnezyum Anot Çubuğu Koruması ve Elektrokimyasal Katodik Kalkan
E.C.A boylerlerin uzun ömürlü çalışmasında serpantin kadar hayati bir diğer bileşen Magnezyum Anot Çubuğudur. DIN 4753-6 standardına göre katodik koruma sağlayan magnezyum anot, elektrokimyasal gerilim serisinde demir ve paslanmaz çelikten daha aktif (daha düşük potansiyelli) bir metaldir (-2.37 V).
Boyler içerisindeki korozif elektrolit ortamda korozyon akımları boyler sacına veya serpantine saldırmak yerine, feda edilebilir magnezyum anota yönelir. Magnezyum anot elektron vererek kendisini eritir ve boyler içindeki mikro gözenekleri magnezyum iyonlarıyla kaplayarak paslanmayı durdurur. Sahada karşılaştığımız boyler serpantini delinme vakalarının %80'inde, magnezyum anotun yıllarca değiştirilmediği ve tamamen tükenerek yok olduğu gözlemlenmiştir.
316L paslanmaz flex serpantin montajı esnasında, boylerin katodik koruma dengesi yeniden kurulmalıdır. Flanş kapağının üzerine orijinal sertifikalı magnezyum anot çubuğu mutlaka monte edilmeli ve her 12 ayda bir anodun erime durumu kontrol edilmelidir. Çapı orijinal ölçüsünün %50'sinin altına inen anotlar derhal yenilenmelidir.
Flanş, Conta Değişimi ve Kazan Dairesi Montaj Standartları
AISI 316L paslanmaz flex serpantin dönüşümünün başarısı, sızdırmazlık elemanlarının doğru seçilmesine ve flanş bağlantı kalitesine doğrudan bağlıdır. E.C.A boylerin temizleme flanşı genellikle 8 veya 12 civatalı standart daire flanştır. Serpantin değişimi sırasında eski, sertleşmiş veya deforme olmuş kauçuk contalar kesinlikle tekrar kullanılmamalıdır.
Montajda sıcak su ve basınca dayanıklı minimum 150°C çalışma sıcaklığına sahip EPDM veya Klingrit flanş contaları kullanılmalıdır. Civatalar tork anahtarı ile karşılıklı (çapraz) sıkma kuralına riayet edilerek eşit tork değerinde sıkılmalıdır. Dengesiz sıkılan flanş civataları contayı ezer ve mikro sızıntılara yol açarak flanş sacında dıştan içe paslanma başlatır.
Montaj tamamlandıktan sonra boyler gövdesi doldurulmalı, havası pürjörlerden tahliye edilmeli ve tesisat işletme basıncına alınarak minimum 2 saat boyunca flanş çevresi, civata dipleri ve serpantin manşon rekorları termal kamera ve sızıntı kontrol spreyleri ile denetlenmelidir.
Hızlı Teşhis ve WhatsApp ile 5 Dakikada Çözüm Desteği
Kazan dairesinde boyler serpantini delindiğinde vakit kaybetmek; kalorifer kazanının kireçlenmesine, genleşme tanklarının patlamasına ve yüzlerce dairenin veya otel müşterisinin sıcak susuz kalmasına sebep olur. Bu kriz anında Türkiye genelindeki tüm site yöneticileri ve teknik müdürler için hızlı bir mühendislik iletişim kanalı sunuyoruz.
Kazan dairesinde boylerinizin genel görünümünü ve özellikle temizleme flanş kapağının net bir fotoğrafını 0533 046 61 34 numaralı teknik destek hattımıza WhatsApp üzerinden ilettiğinizde, baş mühendislerimiz tarafından görsel inceleme yapılarak sadece 5 dakika içerisinde boylerinizin litre kapasitesi, flanş ölçüsü ve gereken DN16 veya DN20 AISI 316L flex serpantin modeli teşhis edilir.
Özel projelendirilmiş flanşlı flex serpantin kitimiz, fabrika testleri ve 10 bar basınç raporu tamamlanmış olarak aynı gün veya en geç 24 saat içinde kargoya verilir veya yerinde montaj ekibimizce kazana entegre edilir. Böylece günlerce sürecek boyler sökme-takma ve inşaat kırma masrafları ortadan kaldırılarak sistem aynı gün içinde sıcak su üretmeye devam eder.
Sıkça Sorulan Sorular ve Uzman Yanıtları
E.C.A boyler serpantini delindiğinde kalorifer kazanına ne tür zararlar verir?
Serpantin delindiğinde 4-6 bar basınçtaki soğuk şebeke suyu kapalı devre kalorifer hattına sızar. Bu durum kazan işletme basıncını 3 barın üzerine çıkararak emniyet ventilini patlatır, kalorifer genleşme tankının membranını yırtar ve sürekli taze su girişi sağladığı için kalorifer kazanının alev-duman borularında kısa sürede taşlaşmış kireç tabakası ve oksijen korozyonu oluşturarak kazanın delinmesine yol açar.
Boyler serpantini neden kaynak yapılarak tamir edilemez?
E.C.A boylerlerin içi camsı emaye kaplıdır. Serpantine kaynak uygulandığında açığa çıkan 1400°C üzerindeki ısı, serpantinin arkasındaki boyler iç gövde emayesini yakarak çatlatır ve döker. Emayesi dökülen karbon sac şebeke suyuyla temas ederek hızla korozyona uğrar ve kaynak yapılan boru birkaç hafta içinde dikiş kenarından tekrar delinir. Kaynak boylerin ömrünü bitirir.
AISI 316L paslanmaz flex serpantinin teknik avantajı nedir?
AISI 316L paslanmaz çelik, içeriğindeki %2-3 molibden katkısı sayesinde klor korozyonuna ve kireç oluşumuna karşı en üstün dayanımı gösterir. Ondüleli körük yapısı su akışında türbülans yaratarak ısı transferini artırır ve kireç tutunmasını engeller. 10 bar hidrostatik basınç testi uygulanarak üretilen sistemler 2 yıl garanti ile boyleri komple değiştirmeden onlarca yıl sorunsuz sıcak su sağlar.
Boyler kapasitesine göre hangi flex serpantin çapı seçilmelidir?
500 litrenin altındaki boylerlerde (100L - 450L arası) yüksek esneklik ve kompakt hacim verimi sağlayan DN16 (1/2" - 5/8") AISI 316L paslanmaz flex serpantin kullanılır. 500 litre ve üzeri merkezi sistem boylerlerinde (500L - 5000L arası) ise yüksek debi ihtiyacını karşılamak ve hidrolik direnci düşürmek için DN20 (3/4") AISI 316L paslanmaz flex serpantin tercih edilmelidir.
