Erensan Boyler Serpantini Delindiğinde Ne Yapılmalı? Basınç Artışı ve 316L Flex Çözüm

1. Erensan Boylerlerde Serpantin Delinmesi Belirtileri ve Hidrolik Basınç Artışı

Merkezi ısıtma sistemine sahip apartmanlar, toplu konut siteleri, oteller, hastaneler ve sosyal tesislerde kullanılan Erensan emayeli boyler kazanlarında en sık karşılaşılan kritik arıza, serpantin boru demetinin delinmesidir. Bu arıza kendini ilk olarak kazan dairesindeki kapalı devre kalorifer devresinde açıklanamayan bir manometre basınç artışı ile belli eder. Normal şartlar altında 1.5 ila 2.0 bar işletme basıncında çalışan kalorifer devresi, kazan besleme vanası kapalı olmasına rağmen sürekli olarak 3.0 bar seviyesini aşar ve kazan emniyet ventillerinden kesintisiz su tahliyesi başlar.

Bu arızanın hidrolik prensibi oldukça basittir: Şebekeden boyler gövdesine giren kullanım soğuk suyu genellikle 4.0 ila 6.5 bar aralığında bir hidrostatik basınca sahiptir. Boyler serpantini içerisinden geçen kazan devresi suyu ise 1.5 ila 2.0 bar aralığındadır. Serpantin cidarında mikron mertebesinde dahi bir delinme, çatlama ya da korozyon yarığı oluştuğunda, yüksek basınçlı kullanım suyu (P1), düşük basınçlı ısıtma devresine (P2) doğru kontrolsüz bir debiyle akar. Fark basınç (ΔP = P1 - P2 > 0) devam ettiği sürece kazan dairesindeki genleşme depoları aşırı dolar, membranlar zorlanır ve emniyet ventilleri tahliye kanalını sele boğar. Arızanın gecikmeden teşhis edilmesi, kazan gövdesinin ve tesisatın hidrolik koç darbelerinden korunması adına hayati önem taşır.

2. Serpantinin Delinmesine Yol Açan Kimyasal ve Fiziksel Etkenler

Erensan boylerlerde standart olarak yer alan karbon çeliği üzeri emaye kaplı veya dikişli borulardan imal edilen serpantinlerin delinmesinde üç temel mekanizma rol oynar: Klor korozyonu (pitting), kireç tabakasının yarattığı yerel aşırı ısınma ve galvanik pil oluşumu. Şebeke suyunda dezenfeksiyon amacıyla kullanılan serbest klor iyonları (Cl⁻), yüksek sıcaklık altında (60°C ve üzeri) metal yüzeyindeki pasif koruma katmanını aşındırarak noktasal delinmelere zemin hazırlar.

Diğer kritik faktör ise Türkiye genelinde kalsiyum (Ca²⁺) ve magnezyum (Mg²⁺) sertliği yüksek olan sulardır. Isınan serpantin yüzeyinde kalsiyum karbonat (CaCO₃) kristalleri birikerek taşlaşmış bir kireç kabuğu meydana getirir. Kirecin ısı iletim katsayısı çeliğe kıyasla yaklaşık 30 kat düşüktür. Bu yalıtkan katman, serpantin içerisindeki sıcak suyun ısısını gövdedeki kullanım suyuna aktarmasını engeller. Sonuç olarak serpantin boru cidarı içeriden aşırı ısınır (overheating), metal kristal yapısı yorulur, genleşme gerilimleri doğar ve boru en zayıf kaynak dikişi noktasından mikro çatlaklarla yırtılır.

3. Neden Delinen Serpantini Kaynakla Tamir Etmek Kesinlikle İmkansızdır?

Saha tecrübelerimizde birçok apartman ve site yönetiminin maliyeti düşürmek gayesiyle delinen boyler serpantinini kaynakla tamir ettirme yoluna gittiğini görmekteyiz. Ancak bir boyler serpantinine kaynak vurmak, mühendislik fiziği açısından kazanın idam fermanını imzalamaktır. Erensan emayeli boylerlerin iç yüzeyi, korozyonu önlemek amacıyla 850°C fırınlanmış camsı emaye tabakasıyla kaplıdır. Kaynak esnasında elektrik arkının oluşturduğu yerel sıcaklık 1500°C ile 3000°C arasına ulaşır.

Bu muazzam ısı girdisi, serpantinin arkasındaki ve boyler gövdesinin iç cidarındaki fırınlanmış emaye tabakasını anında yakar, cam dokuyu çatlatır ve pul pul dökülmesine yol açar. Emayesi yanan bölgede çıplak st37/st44 karbon çeliği açığa çıkar ve oksijen korozyonuna tamamen savunmasız kalır. Üstelik borunun içten korozyona uğrayarak et payı (et kalınlığı) düşmüş sacına yapılan kaynak dikişi, birkaç gün veya hafta içinde hemen dikiş kenarından (ısıdan etkilenen bölge - HAZ) tekrar patlar. Kaynak işlemi kalıcı bir çözüm sağlamadığı gibi, serpantin deliğini kapatmaya çalışırken boylerin ana gövdesini de delerek kazanı tamamen hurdaya çıkarır.

4. Kalıcı Mühendislik Çözümü: AISI 316L Paslanmaz Flex Serpantin Dönüşümü

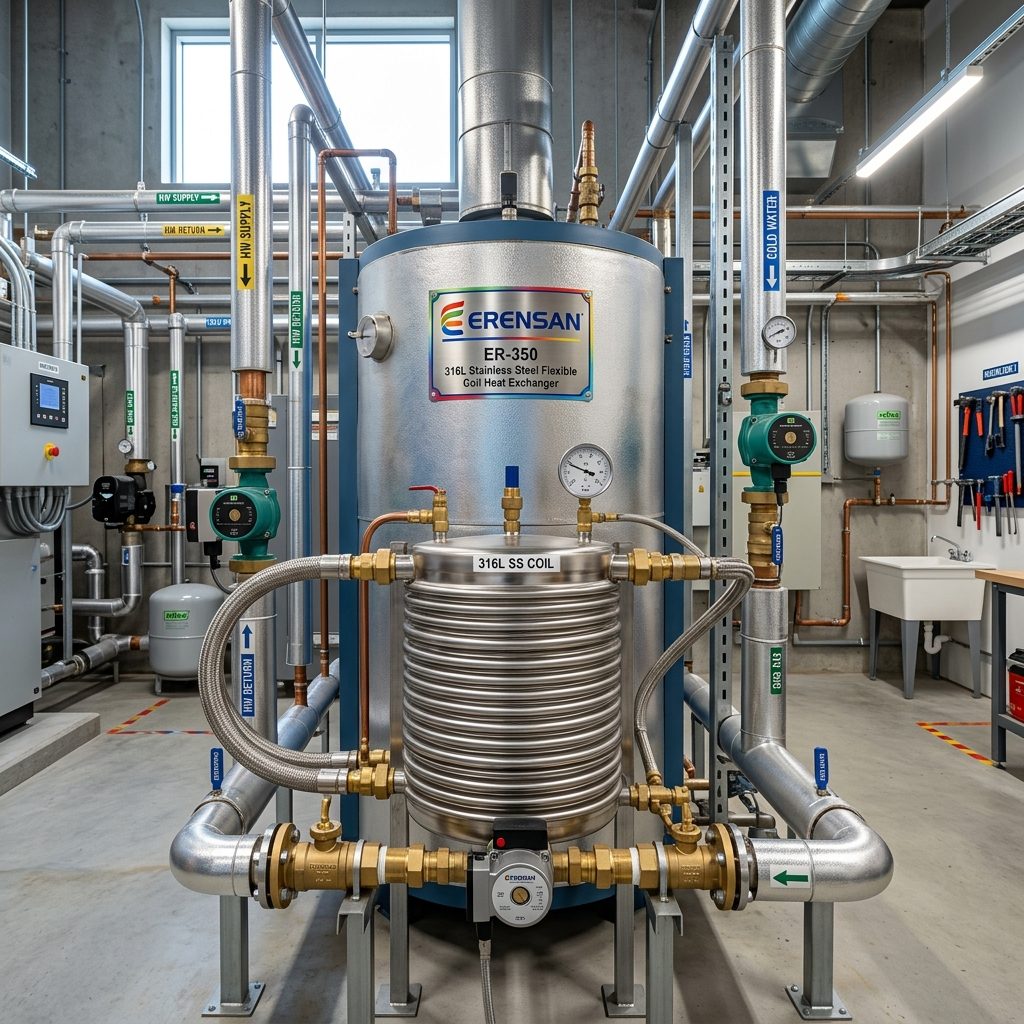

Delinen Erensan boylerlerde kazanı yerinden sökmeden, kırmadan ve binaya yeni bir boyler taşıma külfetine girmeden uygulanan en ileri mühendislik çözümü; kör flanş üzerine akuple edilen AISI 316L kalite paslanmaz çelik körüklü (flex) serpantin demetidir. AISI 316L alaşımı, içeriğindeki %16-18 Krom (Cr), %10-14 Nikel (Ni) ve bilhassa %2-3 Molibden (Mo) sayesinde klorür korozyonuna, agresif kuyu sularına ve asidik ortam koşullarına karşı olağanüstü mukavemet gösterir.

Flex serpantinlerin helisel körüklü geometrisi, düz borulara nazaran akışkan dinamiğinde laminer akışı kırarak türbülanslı akış yaratır. Türbülanslı akış, sınır tabaka direncini düşürerek ısı transfer katsayısını (U değeri) belirgin biçimde artırır. Böylece çok daha kompakt bir alanda, geleneksel boru demetlerinin iki katı ısı transfer performansı elde edilir. Boylerin mevcut temizlik flanşı sökülerek, o flanş ölçüsüne birebir uygun üretilen 316L flex serpantin kiti takılır ve sistem aynı gün içerisinde sıfır korozyon riskiyle devreye alınır.

5. Boyler Hacmine Göre Boyutlandırma ve Mühendislik Standartları (DN16 vs DN20)

Her boyler kazanının hacmi, kullanım suyu ihtiyacı ve kazandan serpantine gönderilen primer devre ısıtma debisi farklıdır. Bu sebeple montajı yapılacak flex serpantinin boru anma çapı ve yüzey alanı hassas termodinamik hesaplamalarla seçilmelidir. Mühendislik standartlarımız doğrultusunda kapasiteye göre belirlenen çap dağılımı şu şekildedir:

• 500 Litre Altı Boylerler (100L - 450L): Bu gruptaki Erensan boylerlerde DN16 (1/2" - 5/8") ölçüsünde AISI 316L paslanmaz flex serpantin kullanılır. Kompakt flanş boğazından rahatça geçebilen DN16 flex boru demeti, düşük su hacimlerinde hızlı ısınma ve minimum basınç kaybı sağlar.

• 500 Litre ve Üzeri Boylerler (500L - 5000L): Siteler, oteller, spor salonları ve yurtlar gibi yoğun sıcak su pik debisine sahip tesislerde DN20 (3/4") AISI 316L flex borular kullanılır. 1000 litreden 5000 litreye kadar olan endüstriyel boylerlerde debi ihtiyacını karşılamak ve hidrolik sürtünmeyi düşürmek amacıyla çift hatlı (paralel devre beslemeli) flex serpantin kolektör sistemleri projeye özel imal edilir. Yetersiz serpantin alanı seçilirse kazan suyu rejime giremez ve boyler istenilen 60°C sıcaklığa asla ulaşamaz.

6. Titreşim ve Termal Şok ile Kendi Kendini Temizleyen (Kireç Tutmayan) Teknoloji

Geleneksel rijit borulu Erensan serpantinlerin en büyük zafiyeti kireç birikimidir. Rijit borular ısı karşısında esneyemediği için kireç boru üzerine adeta beton gibi yapışır ve periyodik kimyasal yıkama gerektirir. Oysa AISI 316L paslanmaz flex serpantinler dinamik körük yapısına sahiptir. Boyler içerisine soğuk su girişi olduğunda ve ısıtma vanası açılıp kapandığında, flex boru malzemesi mikron düzeyinde genleşip büzülerek sürekli termal hareket sergiler.

Bu termal şok ve hidro-mekanik titreşim hareketi, esnek olmayan kalsiyum karbonat tabakasının boru yüzeyine tutunmasını imkansız kılar. Boru cidarında kabuklaşmaya çalışan kireç pulları kırılarak boylerin tabanına çöker ve serpantin yüzeyi daima ilk günkü parlak metal temasını korur. Kendi kendini temizleyen (anti-scale) bu karakteristik özellik sayesinde boylerin ısı transfer verimi yıllar geçse de düşmez, yakıt sarfiyatı artmaz ve tesis işletme bütçesine devasa tasarruf sağlanır.

7. Flanş İmalatı, Yüksek Sıcaklık Contaları ve 10 Bar Hidrostatik Test

Dönüşüm operasyonunda en kritik mühendislik adımı mekanik montaj ve sızdırmazlık güvenliğidir. Erensan boylerin gövde flanş ölçüleri (flanş dış çapı, cıvata merkez delik adedi ve flanş et kalınlığı) teknik çizimler doğrultusunda lazer kesimle hazırlanır. Flex boru uçları kör flanşa özel paslanmaz manşon veya nipel bağlantılarıyla TIG (Argon) kaynağı ile birleştirilir. Hiçbir karbon çeliği temas ettirilmez, böylece galvanik korozyon riski sıfırlanır.

Sızdırmazlık elemanı olarak piyasada sıklıkla yapılan hata olan kalitesiz kauçuk contalar yerine, 150°C çalışma sıcaklığına ve kimyasallara tam dayanımlı Klingrit veya EPDM esaslı flanş contaları kullanılır. Üretimi tamamlanan her bir flex serpantin kiti sahaya sevk edilmeden önce hidrostatik test istasyonunda 10 Bar basınç altında basınç düşüm testine (holding test) tabi tutulur. 10 bar testten başarıyla geçen serpantinler sertifikalandırılarak 2 yıl resmi garanti belgesiyle tesis yöneticisine teslim edilir.

8. Magnezyum Anot Çubuğu ve Katodik Korumanın Vazgeçilmez Önemi

Serpantin arızası giderildikten sonra Erensan boylerin gövdesini korumaya devam etmek için katodik koruma sisteminin eksiksiz faal olması şarttır. Emayeli boylerlerde gövde sacını mikroskobik çatlaklardan ve suyun elektrokimyasal etkisinden koruyan kalkan magnezyum anot çubuğudur. Magnezyum, çelikten daha düşük bir elektrot potansiyeline sahip olduğu için galvanik korozyon döngüsünde kendisini feda eder (fedakar anot).

Serpantin dönüşümü sırasında boyler flanşı açıldığında, tank içerisindeki magnezyum anot mutlaka kontrol edilmelidir. Çapı orijinal kalınlığının üçte birine inmiş veya tamamen eriyip gövdesi ufalanmış anotlar derhal yenilenmelidir. Aktif bir magnezyum anota sahip olmayan boylerlerde, yeni serpantin paslanmaz olsa dahi boylerin ana gövdesi çok kısa sürede korozyonla delinecektir. Yılda bir kez düzenli anot kontrolü ve flanş altından biriken kireç tortularının mekanik tahliyesi, boylerin ömrünü 15-20 yılın üzerine taşır.

9. Tesis Yönetimleri İçin Acil Eylem Planı ve Hızlı Mühendislik Desteği

Kazan dairesinde kalorifer basıncının aniden tırmandığını, emniyet ventilinden su fışkırdığını veya boylerin musluklara paslı su bastığını fark eden apartman yöneticileri, otel teknik müdürleri ve tesis şefleri vakit kaybetmeden şu acil adımları uygulamalıdır: İlk olarak boylere giren şebeke soğuk su besleme vanasını kapatınız; böylece yüksek basınçlı suyun kalorifer devresine akışı derhal kesilir. Ardından boyler devresi sirkülasyon pompasını emniyete alınız.

Binayı günlerce sıcak susuz bırakmamak ve boyleri hurdaya ayırıp astronomik bütçeler harcamamak adına kalıcı çözüm birkaç saat içinde organize edilebilir. Mevcut Erensan boylerinizin gövde etiketini ve ön flanş bağlantısını akıllı telefonunuzla fotoğraflayarak doğrudan 0533 046 61 34 numaralı WhatsApp teknik hattımıza iletebilirsiniz. Baş mühendis kadromuz kazanınızın litrajını ve flanş tipini 5 dakika içerisinde analiz ederek binanıza özel DN16 veya DN20 AISI 316L paslanmaz flex serpantin çözümünü 10 bar test garantisi ve resmi teklifle anında tarafınıza ulaştıracaktır.
