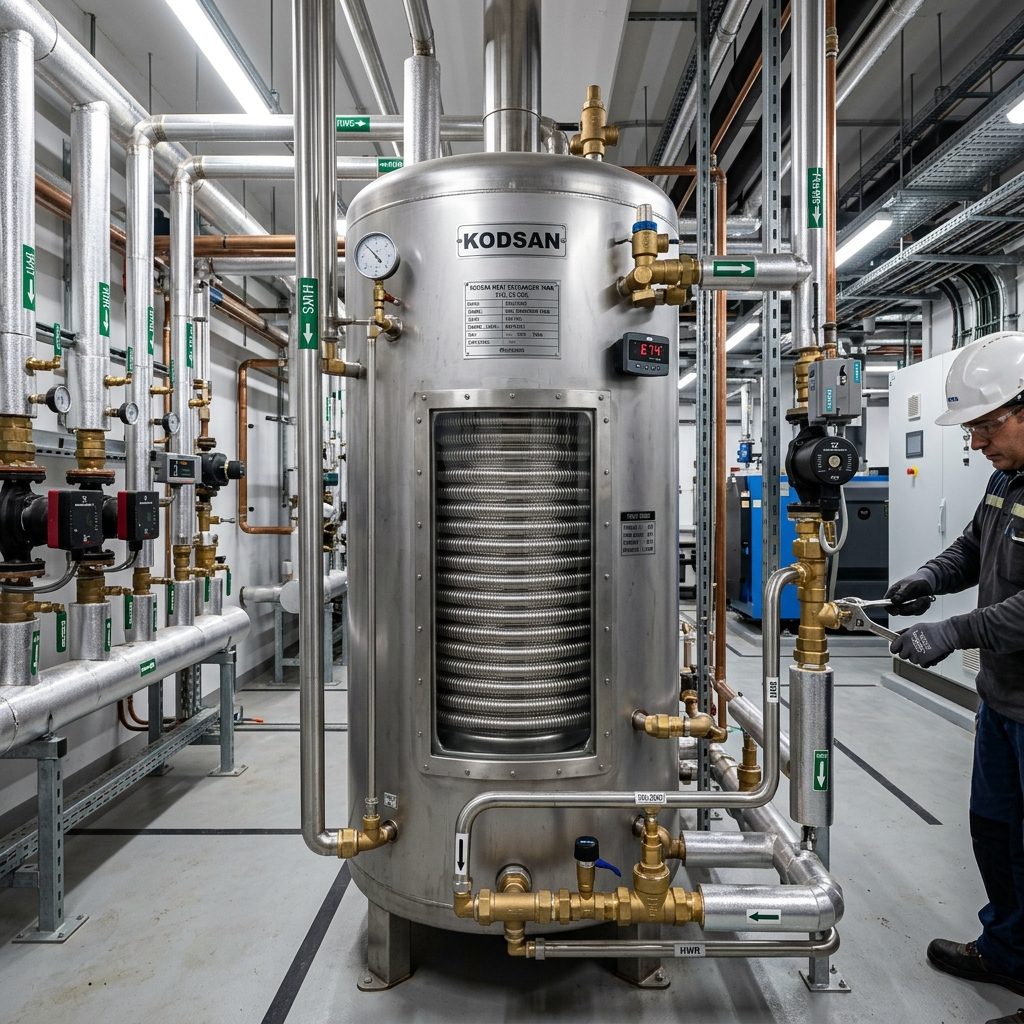

Kodsan Boyler Emniyet Ventili Neden Su Akıtır? Genleşme Tankı ve Hidrolik Güvenlik

1. Kodsan Boylerlerde Emniyet Ventili Çalışma Prensibi ve Hidrolik Dinamikler

Toplu konut, site, otel, hastane ve ticari işletmelerin kazan dairelerinde kullanılan Kodsan boyler sistemlerinde emniyet ventili, hidrostatik basınca karşı kurulan nihai mekanik savunma hattıdır. Kullanım sıcak suyu (KSS) devrelerinde suyun sıcaklığı 10°C seviyelerinden 60°C seviyelerine yükseltildiğinde, suyun termal genleşme katsayısına bağlı olarak hacminde yaklaşık %2 ila %3 oranında bir artış meydana gelir. Sıvıların sıkıştırılamaz fiziksel özelliği gereği, bu genleşen hacim absorbe edilmezse boyler gövdesi içerisindeki iç basınç logaritmik olarak tırmanır.

Kodsan boyler üzerinde genellikle 8 bar, 9 bar veya 10 bar açma basıncına kalibre edilmiş yaylı emniyet ventilleri yer alır. Tesisattaki statik ve dinamik basınç ventilin ayar sınırına ulaştığı anda, mekanik yay baskısı yenilir ve klape açılarak fazla su tahliye hattına bırakılır. Emniyet ventilinin damlatması veya sürekli su tahliye etmesi bir sebep değil, boyler sistemindeki hidrolik ve termal dengenin çöktüğünü gösteren doğrudan bir semptomdur. Bu durum görmezden gelindiğinde emaye kaplamada çatlamalar, flanş gövdesinde deformasyon ve boyler patlama riskleri oluşur.

2. Genleşme Tankı Membran Yırtılması ve Ön Gaz Basıncı Kaybı

Emniyet ventilinin su tahliye etmesinin sahada en sık rastlanan birinci nedeni, boyler soğuk su giriş hattına monte edilen sıhhi genleşme tankının işlevini yitirmesidir. Genleşme tankı içerisinde bulunan butil veya EPDM membran, boyler içerisindeki suyun ısınarak genleştiği fazda esneyerek hacim artışını kompanse eder. Ancak düzenli periyodik bakım yapılmayan kazan dairelerinde genleşme tankının azot (N2) ön gaz basıncı zamanla kaçar veya membran yüksek basınca ve mekanik yorulmaya dayanamayarak delinir.

Membran yırtıldığında, tankın içi tamamen sıkıştırılamayan suyla dolar ve hava yastığı ortadan kalkar. Brülör devreye girip boyler serpantini içerisinden ısı aktarımı başladığı ilk 5 dakika içinde sistem basıncı aniden 3-4 bar seviyelerinden 9-10 bar seviyelerine fırlar. Sonuç olarak emniyet ventili sert şekilde açılır ve tahliye borusundan ciddi miktarda su fışkırtır. Genleşme tankı sibobuna basıldığında hava yerine su geliyorsa membran yırtılmıştır; gaz tamamen boşalmışsa tank hidrofor basıncının 0.5 bar altına kuru azot basılarak yeniden dengelenmelidir.

3. Serpantin Delinmesi: Isıtma Hattından Kullanım Suyuna Basınç Transferi

Teknik işletmecilerin ve mühendislerin sahada en çok yanıldığı kritik senaryo, boyler serpantini delinmesidir. Merkezi kazan dairesinde kalorifer veya kaskad ısıtma devresi ile boyler kullanım suyu devresi tamamen kapalı iki ayrı hidrolik devredir. Klasik karbon çelik borudan veya dikişli standart borulardan imal edilmiş serpantinler, klor korozyonu ve kireç altında oluşan asidik kavitasyon sebebiyle zamanla delinir.

Merkezi ısıtma devresi statik basıncı kullanım suyu hidrofor basıncından yüksek ise (örneğin kule tipi yüksek katlı binalarda), kalorifer suyu boyler tankının içine sızar ve tank basıncını yükselterek emniyet ventilini açtırır. Tersi durumda, hidrofor basıncı yüksekse (örneğin 6-7 bar), kullanım suyu ısıtma devresine basılır ve kazan dairesindeki kalorifer tesisatı emniyet ventilleri taşmaya başlar. Her iki durumda da boyler serpantini delinmiştir ve acil mühendislik revizyonu şarttır. Bu arıza yaşandığında emniyet ventilini kör tapa ile kapatmak gibi hatalı uygulamalar kazan dairesinde felakete zemin hazırlar.

4. Neden Kaynak Yapılmaz? Emaye Yanması ve Mikronluk Çatlak Riskleri

Kazan dairelerinde delinen serpantinleri veya flanş bağlantı borularını sahada elektrik ark kaynağı veya gazaltı kaynağı ile tamir etmeye çalışmak, mühendislik etiğine ve malzeme bilimine aykırı geçici bir yanılgıdır. Kodsan boylerlerin iç yüzeyi, 850°C fırınlarda camsı titanyum emaye ile kaplanarak korozyona karşı izole edilmiştir. Serpantin bölgesine veya boyler kovanına harici kaynak meşalesi temas ettirildiği anda, kaynak noktasındaki sıcaklık 1200-1450°C seviyesine çıkar.

Bu aşırı yerel sıcaklık, çelik gövde ile emaye arasındaki genleşme katsayısı farkından dolayı emaye tabakasını yakar, cam tabaka pul pul dökülür ve kaynak çevresinde mikronluk kılcal çatlaklar meydana gelir. Emayesi yanan bölge, şehir şebeke suyunun çözünmüş oksijeni ve klor iyonlarıyla doğrudan temas eder. Sonuç olarak elektrot kaynağı ile 'tamir edildi' zannedilen boyler, uygulanan ısıl gerilim sebebiyle 1 ila 3 ay içerisinde kaynak dikişinin hemen yanından çok daha büyük bir delikle tamamen hurdaya çıkar. Çözüm kaynak değil, flanşlı bağlantı üzerinden serpantin revizyonudur.

5. Kalıcı Çözüm: AISI 316L Paslanmaz Flex Serpantin Dönüşümü

Delinen, kireçten tıkanan veya ısı transfer verimini kaybeden boyler serpantinlerinin fabrika standartlarında ve ömürlük revizyonu, flanş montajlı AISI 316L paslanmaz flex serpantin demetleri ile sağlanır. Flex serpantinlerin kıvrımlı ve dalgalı (ondüle) yüzey geometrisi, içerisinden geçen akışkana türbülans kazandırarak laminar sınır tabakayı parçalar. Bu durum, düz borulu serpantinlere oranla yüzey alanını 2.5 katına çıkarır ve mükemmel bir ısı transfer katsayısı (U değeri) sağlar.

Mühendislik standartlarımız uyarınca boyler hacimlerine göre serpantin çapları titizlikle seçilir:
- 500 Litre Altı Boylerler (100L - 450L): DN16 (1/2" - 5/8") AISI 316L Paslanmaz Flex Serpantin demetleri kullanılır. Bu çap, düşük debili kazan beslemelerinde bile anlık su ısıtma hızını maksimize eder.
- 500 Litre ve Üzeri Boylerler (500L - 5000L): DN20 (3/4") AISI 316L Paslanmaz Flex Serpantin veya ağır sanayi tipi çift hatlı flex demetleri uygulanır. Yüksek debili otel, spor salonu ve hastane pik kullanım saatlerinde dahi KSS çıkış sıcaklığını 60°C'de sabit tutar.
İmalatı tamamlanan her flex serpantin ünitesi, montaj öncesinde fabrikasyon ortamında 10 Bar Hidrostatik Basınç Testine tabi tutulur ve kuruma 2 Yıl Resmi Garanti Belgesi ile teslim edilir.

6. Malzeme Bilimi: %2-3 Molibden Katkılı AISI 316L'nin Korozyon Direnci

Sıcak kullanım suyu sistemlerinde klor iyonları (Cl-) ve çözünmüş tuzlar, metal yüzeylerde pitting (çukurcuk korozyonu) ve stres korozyonu çatlağı oluşturur. Standart 304 kalite paslanmaz çelikler 50°C üzerindeki klorlu sularda hızla korozyona uğrarken, AISI 316L kalite paslanmaz çeliğin kimyasal kompozisyonunda yer alan %2-3 oranındaki Molibden (Mo) ve %16-18 Krom (Cr), metal yüzeyinde kendini onarabilen mikron düzeyinde pasif bir krom-oksit tabakası meydana getirir.

Bunun yanı sıra AISI 316L paslanmaz flex serpantinin termal genleşme hareketleri, boru yüzeyine kalsiyum karbonat (kireç) ve magnezyum taşlarının tutunmasını engeller. Su ısınırken serpantin mikro genleşme yapar, su soğurken büzülür. Bu esneme hareketi kirecin kabuk bağlamasını önleyerek kendi kendini temizleyen (self-cleaning) bir hidrodinamik yüzey etkisi oluşturur. Korozyon ve tıkanma riski ortadan kalktığı için ısı transfer yüzeyi daima ilk günkü ısıl geçirgenlik değerini korur.

7. Magnezyum Anot Çubuğu Koruması ve Katodik Koruma Protokolü

Kodsan boyler gövdesinin korozyona karşı korunmasında emaye tek başına yeterli değildir; imalat esnasında veya flanş bağlantılarında oluşan mikroskobik gözenekler kurban anot koruması gerektirir. DIN 4753-6 standardına uygun olarak boyler içerisine yerleştirilen magnezyum anot çubuğu, çelik gövdeden daha düşük bir elektrokimyasal potansiyele (-2.37 V) sahiptir. Bu sayede galvanik korozyon akımı önce magnezyum anotu çözer, boyler sacı ve kaynak bölgeleri katodik olarak korunur.

Kazan dairelerinde emniyet ventilinin su akıtması sonrasında yapılan kontrollerde, magnezyum anot çubuğunun tamamen eridiği ve çelik çekirdek telinin açıkta kaldığı sıklıkla görülür. Koruyucu anot tükendiğinde korozyon doğrudan gövde flanşına ve kovan sacına saldırır. Apartman, otel ve hastane teknik personeli, boyler flanşını yılda en az bir defa açarak magnezyum anot çubuğunun çapını kumpasla ölçmeli; %60'tan fazla erimiş anotları derhal yenilemelidir.

8. Periyodik Kireç Temizliği, Flanş Sökümü ve Conta Değişimi Standartları

Şebeke suyunun sert olduğu bölgelerde, boyler tabanında tonlarca kireç ve tortu çamuru birikir. Biriken kalsiyum tabakası alt kısımdaki serpantin boğumlarını gömer, ısı transferini bloke eder ve kazan devresinin aşırı ısınmasına (overheating) yol açarak emniyet ventilini zorlar. Profesyonel boyler kireç temizliği, asitsiz veya kavitasyon oluşturmayan özel pasivasyonlu organik çözücülerle flanş kapağı açılarak mekanik ve kimyasal yöntemlerin kombinasyonu ile yapılmalıdır.

Temizlik esnasında boyler ana servis flanşı sökülmeli, biriken kireç dip drenajından tahliye edilmeli ve flanş yuvası tel fırça ile pürüzsüz hale getirilmelidir. Her flanş açılışında, basınca ve 110°C sıcaklığa dayanıklı EPDM veya klingrit flanş contası mutlaka sıfırlanmalıdır. Eski, ezilmiş veya sertleşmiş contaların tekrar kullanılması, flanş civata torkları tam sıkılsa dahi mikro sızıntılara ve gövde flanşının paslanarak çürümesine zemin hazırlar.

9. Apartman, Site, Otel ve Sağlık Tesislerinde Mühendislik Risk Analizi

Spor salonları, oteller, öğrenci yurtları ve hastaneler gibi anlık sıcak su tüketiminin pik yaptığı tesislerde boyler arızaları doğrudan operasyonel ve finansal kayıptır. Emniyet ventilinden sürekli su akması, günde tonlarca şartlandırılmış sıcak suyun kanalizasyona akması ve yakıt faturalarının %30'a varan oranlarda şişmesi demektir. Dahası, ventil tahliye borusunun tıkalı veya çapının dar olması durumunda boyler içinde 12 barın üzerine çıkan basınç, kazan dairesinde patlama ve su basması felaketlerine davetiye çıkarır.

Teknik müdürler ve site yöneticileri, hidrofor çıkışına basınç düşürücü vana montajını (PRV), çekvalf yön kontrollerini ve boyler emniyet ventili tahliye hatlarının 100°C sıcaklığa dayanıklı bakır veya çelik boru ile açık gidere bağlanmasını sağlamalıdır. Tesisat güvenliği, merdiven altı kaynak tamirleriyle değil; standartlara uygun yedek parça ve doğru hidrolik projelendirme ile temin edilebilir.
