E.C.A Boyler Flanş Kapağı ve Conta Değişimi: 10 Bar Sızdırmazlık Rehberi

Kazan Dairesi Dinamikleri ve E.C.A Boyler Flanş Bağlantılarında Hidrostatik Gerilmeler

Apartmanlar, çok katlı siteler, oteller, hastaneler ve sosyal tesislerde kesintisiz sıcak su sağlayan E.C.A boyler kazanları, gün boyunca 4 ile 8 bar arasındaki şebeke basınçları ve ani termal dalgalanmalar altında çalışır. Hidrofor sistemlerinin devreye girip çıkmasıyla oluşan koç darbeleri ve sıcaklık gradyanları (10°C besi suyu sıcaklığından 65°C depolama sıcaklığına geçiş), flanş kapağı ve sızdırmazlık elemanları üzerinde sürekli bir dinamik çekme-basma gerilmesi yaratır.

Boyler gövdesi üzerindeki servis ve temizleme flanşları, gövde sacı ile flanş kapağı arasındaki mekanik ara yüzü oluşturur. Bu ara yüzde kullanılan civatalar DIN EN ISO 898-1 standardında 8.8 kalitede seçilmediğinde veya yanlış torkla sıkıldığında, flanş aynasında eksenel kaçıklıklar ve mikro düzeyde sızdırmazlık kayıpları meydana gelir. Özellikle E.C.A boylerlerin alt bombe flanş kapağında biriken kalsiyum karbonat (kireç) tortuları ve balçık birikintileri, kapak ile conta arasındaki temas yüzeyini aşındırarak kılcal su yolları açar.

Flanş Kapağı Deformasyonları ve Korozyon Mekanizması: Emaye Kaybı ve Sac İncelmesi

Boyler flanş kapaklarındaki en kritik yıpranma etkeni, galvanik korozyon ve emaye tabakasının termomekanik çatlamasıdır. Boyler kazanlarının iç yüzeyi DIN 4753-3 standardına uygun çift kat termo-emaye ile kaplanarak korozyona karşı pasifize edilir. Ancak flanş kapağı civatalarının orantısız sıkılması veya kapağın söküm esnasında manivela, levye gibi sert aletlerle zorlanması, flanş boğazındaki camlaştırılmış emaye katmanının mikro ölçekte kırılmasına yol açar.

Emayenin çatladığı noktada çıplak st37 karbon çeliği, 60°C sıcaklığındaki klorlu şebeke suyu ile doğrudan temas eder. Su içerisindeki serbest oksijen ve klorür iyonları (Cl-), çatlak bölgesinde çukurcuk (pitting) korozyonunu başlatır. Korozyon ilerledikçe flanş aynasının et kalınlığı zayıflar, conta baskı yüzeyi bozulur ve kapak 6 barın üzerindeki hidrostatik basınçlarda contayı dışarıya doğru püskürtmeye başlar. Bu durum, yalnızca conta yenilenerek çözülemez; flanş kapağının ve bağlantı geometrisinin sıfırlanmasını gerektirir.

Conta Malzeme Bilimi: NBR, EPDM ve Klingerit Contaların Termal Davranışı

Merkezi boyler revizyonlarında karşılaşılan en büyük saha yanılgısı, yüksek sıcaklık ve basınca maruz kalan E.C.A flanşlarında standart su tesisatı contalarının veya kalitesiz kauçuk malzemelerin kullanılmasıdır. Sıcak su boylerlerinde işletme sıcaklığı sürekli 60-70°C aralığında tutulurken, legionella dezenfeksiyonu periyotlarında bu değer 75-80°C'ye kadar yükseltilir. Standart NBR (Nitril) contalar 80°C üzerinde hızla sertleşir, elastikiyetini kaybederek kırılganlaşır (pişer) ve hidrostatik yük altında ezilerek işlevini yitirir.

Doğru bir mühendislik uygulaması için peroksit ile çapraz bağlanmış EPDM (Etilen Propilen Dien Monomer) veya yüksek sıcaklık ve basınca dayanıklı grafit takviyeli klingerit contalar tercih edilmelidir. EPDM contalar -30°C ile +130°C çalışma aralığında elastik hafızasını korur, klorlu su şartlarında şişme yapmaz ve flanş yüzeyindeki mikro pürüzleri tamamen doldurarak 10 bar işletme basıncında mutlak sızdırmazlık sağlar. Conta et kalınlığı seçimi de flanş çapına göre 3 mm ile 5 mm arasında optimize edilmelidir.

Kritik Hata: Boyler Gövdesine ve Flanş Kapağına Asla Kaynak Yapılamaz

Kazan dairesinde flanş boğazından veya flanş kapağının kaynak dikişlerinden sızıntı görüldüğünde, işletme teknisyenlerinin en sık başvurduğu hatalı yöntem boyler gövdesine elektrot veya gazaltı kaynağı ile müdahale etmektir. Bir boyler kazanına kaynak yapıldığı anda, lokal sıcaklık 1400°C'nin üzerine çıkar. Bu aşırı termal şok, iç yüzeydeki 250-400 mikron kalınlığındaki pürüzsüz termo-emaye tabakasını arkadan yakarak tamamen patlatır ve pul pul döker.

Kaynağın uygulandığı bölgenin arkasında kalan emayesiz çıplak sac, suyun içerisindeki agresif mineraller nedeniyle 2 ila 6 ay içerisinde delinir. Ayrıca kaynak işlemi sırasında ana metalde meydana gelen artık gerilmeler, hidrostatik basınç altında mikro çatlakları büyüterek boylerin tamamen hurdaya çıkmasına neden olur. Flanş kapağında oluşan deformasyonlar ve kaçaklar kaynakla değil; özel talaşlı imalatla işlenmiş kör flanşlar, lazer kesim takviyeli kapaklar ve korozyona dayanıklı somun-civata grupları kullanılarak mekanik montaj disipliniyle giderilmelidir.

AISI 316L Paslanmaz Flex Serpantin Entegrasyonu ve Isıl Verim Optimizasyonu

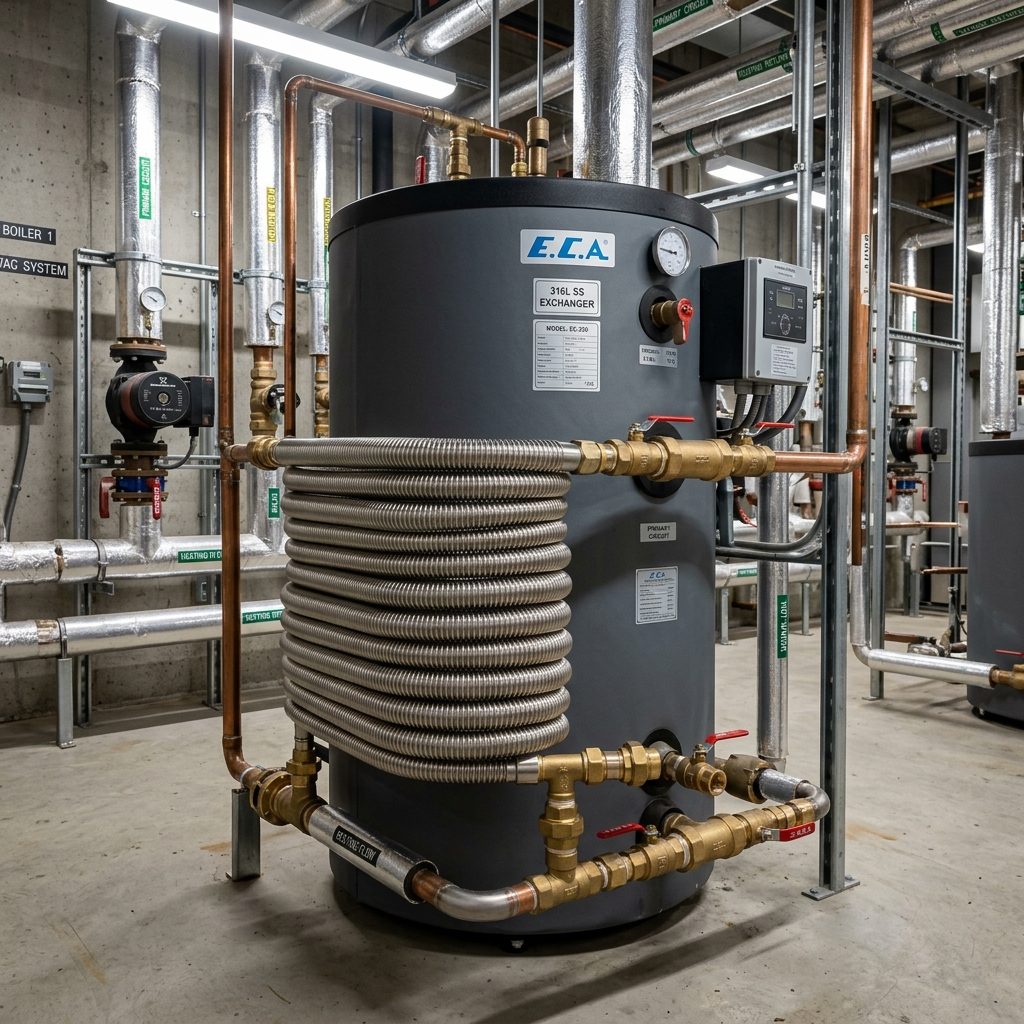

E.C.A boylerlerde zamanla delinen veya kireçle kaplanarak ısı transfer kabiliyetini kaybeden sabit iç serpantinlerin yerine, flanş kapağına entegre edilen AISI 316L paslanmaz flex serpantinler en modern ve uzun ömürlü mühendislik çözümüdür. Karbon çelik emaye kaplı borulara kıyasla, AISI 316L alaşımı bünyesindeki %16-18 Krom, %10-14 Nikel ve en önemlisi %2-3 Molibden (Mo) sayesinde sudaki klorür korozyonuna karşı muazzam bir direnç gösterir.

Kapasiteye göre boru çapı ve yüzey alanı hesabı kritik önemdedir:
- 500 Litre altındaki boylerlerde (100L, 160L, 200L, 300L, 450L): Yüksek akış hızını korumak ve laminer sınır tabakayı kırmak için DN16 (1/2" - 5/8") AISI 316L Paslanmaz Flex Serpantin kullanılır.
- 500 Litre ve üzerindeki boylerlerde (500L, 800L, 1000L, 1500L, 2000L, 3000L, 5000L): Yüksek debi gereksinimi ve kW cinsinden aktarılacak devasa termal yük nedeniyle DN20 (3/4") AISI 316L Paslanmaz Flex Serpantin veya paralel hatlı çift serpantin konfigürasyonları uygulanır.

Flex borunun dalgalı (ondüleli) yapısı, su akışı sırasında türbülans yaratarak ısı transfer katsayısını (U değeri) düz borulara göre %35'e kadar artırır. Aynı zamanda ısınma ve soğuma periyotlarındaki mikro boyutsal esnemeler, boru yüzeyinde kireç kristallerinin tutunmasını mekanik olarak engeller.

Magnezyum Anot Çubuğu Koruması ve Katodik Koruma İlkeleri

Flanş kapağı değişimi sırasında atlanmaması gereken en hayati eleman katodik korumanın kalbi olan Magnezyum Anot çubuğudur. DIN 4753-6 standardına göre boyler içerisinde elektrokimyasal pil etkisi oluşur. Farklı metallerin (emaye altı sac, paslanmaz serpantin manşonları, pirinç manşonlar) su elektroliti içerisinde bulunması korozyon potansiyeli yaratır.

Magnezyum, -2.37 V standart elektrot potansiyeli ile demir (-0.44 V) metalinden daha elektronegatiftir. Bu sayede magnezyum anot kendini feda ederek (kurban anot) elektron verir ve boyler gövdesindeki sacın iyonlaşmasını engeller. Flanş kapağının içine monteli olan bu çubuk yılda bir kez kontrol edilmeli, çapı ilk orijinal ölçüsünün %50'sinin altına düştüğünde derhal yenilenmelidir. Anot eridiğinde sistem korumasız kalır ve ilk zayıf nokta olan flanş kaynak dikişleri ile conta yuvaları hızla delinir.

Kireç Temizliği ve Kimyasal Kışır Bertarafı: Boyler Hijyeni

Kireçli kuyu suyu veya sert şebeke suyu kullanan tesislerde, boyler tabanında ve flanş kapağı üzerinde 50 ila 150 kg arasında kalsiyum ve magnezyum karbonat çökeltisi birikir. Flanş söküldüğünde bu kışır tabakası mekanik olarak dışarı alınmalıdır. Ancak gövde içindeki sertleşmiş kireç tabakasını sökerken kesinlikle emayeyi çizecek çekiç, keski gibi sert metal aparatlar kullanılmamalıdır.

Kimyasal temizlik gerekiyorsa, emaye kaplamaya ve AISI 316L paslanmaz flex serpantine kesinlikle zarar vermeyen, inhibitörlü özel organik kireç çözücüler tercih edilmelidir. Yüksek konsantrasyonlu hidroklorik asit (tuz ruhu) emaye yapısını bozar ve paslanmaz çelik üzerinde stres korozyonu çatlağı (SCC) oluşturur. Kireç temizliği tamamlanan boyler durulandıktan sonra flanş boğazı nötralize edilerek yeni conta montajına hazır hale getirilir.

Saha Uygulama Protokolü: Adım Adım E.C.A Flanş ve Conta Değişimi

1. İzolasyon ve Tahliye: Boyler kazanına giren soğuk su girişi, resirkülasyon hattı ve sıcak su çıkış vanaları kapatılır. Kazan dairesi ana emniyet ventili açılarak sistemin basıncı 0 bara düşürülür. Alt drenaj vanasından boyler içerisindeki su tamamen boşaltılır.
2. Flanş Demontajı: Çapraz sıra takip edilerek flanş civataları gevşetilir. Kapak dikkatlice alınır, eskiyen ve pişmiş olan conta yüzeyden kazınır.
3. Ayna Temizliği ve Kontrol: Boyler boğazındaki ayna yüzeyi ince zımpara ve solvent ile temizlenir; korozyon derinliği kumpasla ölçülür.
4. Serpantin ve Anot Montajı: Yeni AISI 316L paslanmaz flex serpantin ve yeni magnezyum anot çubuğu flanş kapağına sabitlenir, conta yatağına sıfır oturacak şekilde yerleştirilir.
5. Torklama: EPDM veya klingerit conta kılavuzlanarak flanş yerine takılır. Civatalar yıldız/çapraz sıkma prensibiyle tork anahtarı yardımıyla kademeli olarak (örn. önce 40 Nm, ardından 80 Nm, son olarak 120 Nm) sıkılarak contanın homojen ezilmesi sağlanır.

10 Bar Hidrostatik Basınç Testi ve 2 Yıl Resmi Garanti Prosedürü

Revizyon ve conta değişimi tamamlanan boyler sistemi doğrudan işletme basıncına verilmez. Boyler yavaşça su ile doldurulur ve üst purjörden tüm hava tahliye edilir. Ardından kalibre edilmiş hidrostatik test pompası sisteme bağlanır. Sistem işletme basıncının 1.5 katı olan 10 Bar seviyesine kadar kademeli olarak basınçlandırılır.

10 Bar basınç altında boyler en az 30-45 dakika bekletilir. Bu süreçte flanş kenarları, conta temas çizgisi ve serpantin manşon girişleri ayna ve özel sızıntı tespit spreyleriyle milimetrik olarak incelenir. Manometrede en ufak bir basınç düşüşü gözlenmediğinde test başarıyla onaylanır. Uzman mühendislik kadromuz tarafından yapılan tüm AISI 316L flex serpantin montajları ve flanş sızdırmazlık revizyonları, montaj raporu tanzim edilerek 2 Yıl Resmi Garanti Belgesi altına alınır.

Kazan Dairesi Yöneticileri İçin Periyodik Bakım ve Acil Eylem Planı

Apartman yöneticileri ve teknik müdürler, kazan dairelerinde haftalık gözlem rutini oluşturmalıdır. Flanş altından damlayan her su damlası, zamanla buharlaşarak geride tuz bırakır ve flanş sacını hızla çürütür. Damlama fark edildiği anda civataları kontrolsüz şekilde aşırı sıkmak contayı tamamen patlatabilir. Bu gibi acil durumlarda basınca müdahale edilmeden profesyonel mühendislik desteği alınmalıdır.
