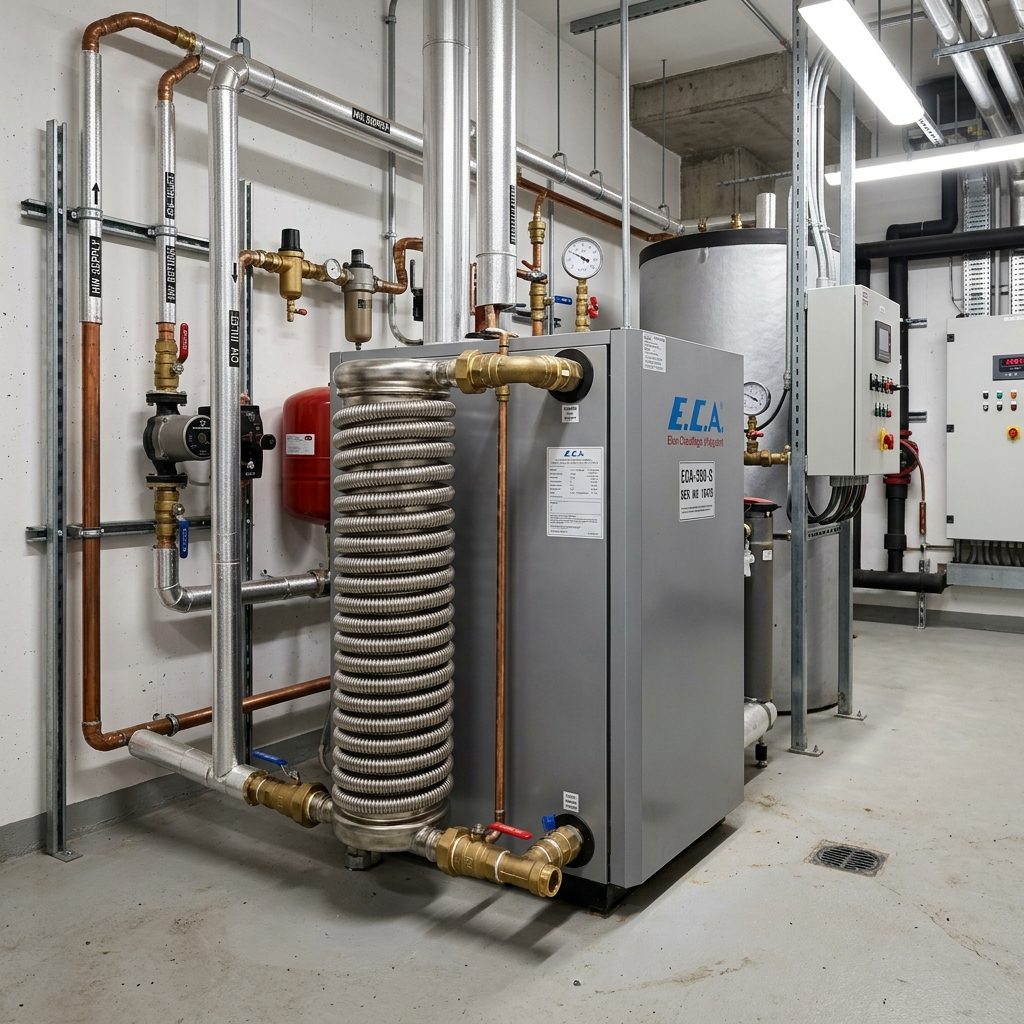

E.C.A Merkezi Sistem Boylerlerde Kireçlenme ve %35 Doğalgaz Tasarruf Kılavuzu

1. Merkezi Sistem E.C.A Boylerlerde Kireçlenme Mekanizması ve Termodinamik Isı İzolasyon Bariyeri

Toplu konut siteleri, oteller, hastaneler ve spor kompleksleri gibi merkezi kullanım sıcak suyu tüketen tesislerde E.C.A emaye boyler sistemleri yoğun ısıl döngü altında çalışır. Şebeke suyunda çözünmüş halde bulunan kalsiyum (Ca²⁺) ve magnezyum (Mg²⁺) iyonları, sıcaklığın 55°C üzerine çıktığı boyler serpantini cidarında kalsiyum bikarbonat dengesinin bozulmasıyla kalsiyum karbonat (CaCO₃) yani kireç taşı kristallerine dönüşür.

Termodinamik açıdan kireç tabakası (kalker), ısı transfer katsayısı son derece düşük olan kusursuz bir yalıtkandır. Karbon çeliğin ısı iletim katsayısı yaklaşık 45-50 W/mK iken, kireç taşının iletim katsayısı 0.8 ila 2.2 W/mK arasındadır. Serpantinin dış yüzeyini saran yalnızca 1 mm kalınlığındaki kireç katmanı sistemde %8-10, 3 mm kalınlığındaki kireç katmanı %20-25, 5 mm üzerindeki taşlaşmış tabaka ise ısı transferini bloke ederek doğalgaz sarfiyatını doğrudan %35 oranında artırır. Isıtma kazanından gelen primer devre suyu serpantin içinden hızla geçer ancak dışındaki su kütlesine ısısını aktaramadan yüksek sıcaklıkla dönüş hattına geri döner; bu da brülörün sürekli modülasyonda kalmasına ve yakıt faturalarının tırmanmasına yol açar.

2. Düz Borulu Rijit Serpantinin İflası ve Kireç Tutma Fiziği

Geleneksel E.C.A boylerlerin gövdesine entegre edilmiş düz borulu siyah sac veya standart emaye kaplı rijit serpantinler, laminar akış karakteristiği sergiler. Su serpantin yüzeyinden statik bir biçimde akarken mikro ölçekli pürüzlü gözeneklere kireç kristalleri kuvvetle tutunur. Rijit boruların esneme yeteneği sıfıra yakın olduğu için sistem ısınıp soğudukça yüzeyde herhangi bir boyutsal genleşme farkı oluşmaz ve kireç tabakası taşlaşarak cidara kaynar.

Zamanla ağırlaşan bu tabaka, sadece ısı geçişini engellemekle kalmaz; rijit boru üzerinde noktasal sıcaklık gradyanları (termal stres) meydana getirir. Kireç altındaki metal yüzey aşırı ısınırken, kireçsiz bölge normal sıcaklıkta kalır. Bu durum boru et kalınlığında yorulmalara, korozyon çukurlarına (pitting) ve kılcal çatlaklara yol açarak primer tesisat suyunun kullanım suyuna karışmasına neden olur. Tesisat sorumlularının sıkça karşılaştığı 'kullanım suyunun renginin bozulması' veya 'kazan suyu basıncının sürekli yükselmesi' doğrudan serpantin delinmesinin kesin kanıtıdır.

3. Neden Kaynak Yapılmaz? Emaye Yanması ve Gövde Sacı Delinme Tehlikesi

Serpantini delinen veya iç gövdesinde hasar oluşan bir E.C.A boyler tankına sahada yapılan en büyük mühendislik hatası elektrik ark kaynağı veya oksijen kaynağı ile müdahale etmektir. E.C.A boylerlerin iç yüzeyi, suyu metal korozyonundan izole etmek amacıyla 850°C fırınlanmış titanyum katkılı cam emaye ile kaplanmıştır. Gövdeye dışarıdan veya serpantin flanş yuvasından kaynak meşalesi dokundurulduğu anda 1500°C'yi aşan lokal sıcaklık emaye tabakasını anında çatlatır, yakar ve pul pul döker.

Emayesi yanan bölgede çıplak st37 karbon çeliği, 60°C sıcak su ve çözünmüş oksijen ile doğrudan temas eder. Bu bölgede korozyon hızı 10 katına çıkar ve mikron mertebesindeki sac erimesi birkaç hafta içinde boyler gövdesinin tamiri imkansız şekilde patlamasına neden olur. Boyler kazanına kesinlikle kaynak vurulmamalıdır; arızalı serpantin sistemi sökülmeli, temizlenebilir, değiştirilebilir flanşlı mekanik bağlantı teknolojisine geçilmelidir.

4. AISI 316L Paslanmaz Flex Serpantin Teknolojisi ve Malzeme Bilimi

Kireçlenme ve delinme problemine karşı nihai mühendislik çözümü, boyler içine AISI 316L kalite paslanmaz çelikten imal edilmiş körüklü (ondüleli) flex serpantin entegrasyonudur. AISI 316L, standart 304 kalite çeliklerden farklı olarak bünyesinde %2-3 oranında Molibden (Mo) ve düşük karbon barındırır. Molibden katkısı, şebeke suyunda klorür iyonlarının sebep olduğu çatlak ve delinme korozyonuna karşı üstün bir direnç kalkanı oluşturur.

Körüklü flex geometrisi akışkan mekaniği açısından iki büyük devrim sağlar:
1. Türbülanslı Akış: Körüklü kıvrımlar, primer devre akışkanını sürekli girdaplı (türbülans) harekete zorlar. Bu durum sınır tabaka direncini yıkarak ısı transfer katsayısını düz boruya göre 2.5 katına çıkarır.
2. Termo-Mekanik Kendi Kendini Temizleme (Self-Cleaning): Sıcak su sirkülasyonu başladığında serpantin genleşir, talep bitip soğuduğunda büzülür. Bu mikro ölçekli boyutsal salınım, körük yüzeyine yapışmaya çalışan kireç tabakasını kırar ve döker; yüzey daima metalik parlaklığını ve saf ısı transfer yeteneğini korur.

5. Kapasiteye Göre Mühendislik Boyutlandırması: DN16 ve DN20 Standartları

Boyler hacmine ve kazanın ısıl kapasitesine uygun serpantin seçimi, sistem verimliliğinin temel direğidir. Hatalı çap seçimi ya primer devre sirkülasyon pompasını zorlar ya da istenilen sıcak su debisini karşılayamaz.

- 500 Litre Altı E.C.A Boylerler (100L - 450L): Bu kapasitelerdeki boylerlerde flanş çapı ve iç hacim kısıtları göz önüne alınarak DN16 (1/2" - 5/8") AISI 316L Paslanmaz Flex Serpantin uygulanmalıdır. DN16 serpantin, kompakt spiral sarımı sayesinde küçük hacimde maksimum yüzey alanı sunarak suyun 15-20 dakika içinde 60°C'ye ulaşmasını sağlar.

- 500 Litre ve Üzeri Boylerler (500L - 5000L): Yüksek debili sıcak su talebi olan toplu konut, yurt, AVM ve otellerde mutlaka DN20 (3/4") AISI 316L Paslanmaz Flex Serpantin veya paralel hatlı çift serpantin konfigürasyonları projelendirilmelidir. DN20 hattı, düşük basınç kaybı (ΔP) ile kazandan gelen yüksek debili enerjiyi anında boyler kütlesine aktararak pik su kullanım saatlerinde bile sıcak su kesintisini engeller.

6. 10 Bar Hidrostatik Basınç Testi ve 2 Yıl Resmi Garanti Güvencesi

Kazan dairelerinde hidrofor basınç dalgalanmaları, koç darbeleri ve genleşme tankı membran yırtılmaları sonucu boyler iç serpantinleri ani dinamik yüklere maruz kalır. Şebeke işletme basıncı genelde 4-6 bar seviyesinde olsa da ani basınç pikleri rijit veya zayıf boruları kolayca patlatabilir.

İmalatını ve montajını gerçekleştirdiğimiz tüm AISI 316L paslanmaz flex serpantin modülleri, montaj öncesinde test standında işletme basıncının iki katı olan 10 Bar Hidrostatik Basınç Testine tabi tutulur. Gaz altı kaynakları, manşon birleşimleri ve körük boğumları 10 bar basınç altında sızdırmazlık onayından geçirilir. Bu yüksek mühendislik standardı sayesinde sistemlerimiz 2 Yıl Resmi Garanti Belgesi ile sahadaki işletmecilere ve bina yönetimlerine teslim edilir.

7. Magnezyum Anot Çubuğu Koruması: Galvanik Korozyona Karşı Katodik Savunma

Bir E.C.A boylerin ömrünü belirleyen en kritik bileşenlerden biri boyler flanş kapağına veya gövde göbeğine monte edilen Magnezyum Anot Çubuğudur (Kurbanlık Anot). DIN 4753-6 standardına göre boyler içerisinde elektrokimyasal bir pil hücresi oluşur. Su içerisindeki elektrolit ortamda metaller arasında potansiyel fark meydana gelir. Magnezyum, çelikten ve paslanmaz çelikten daha aktif (daha düşük elektrot potansiyeline sahip) bir metaldir.

Bu sayede korozyon akımı magnezyum anota yönelir; boyler gövde sacı ve emaye mikro gözenekleri yerine magnezyum çubuk kendisini feda ederek erir. Sahada yapılan en vahim ihmal, anodun periyodik kontrolünün yapılmamasıdır. Tüketilmiş bir anot, boylerin korozyona tamamen açık hale gelmesi demektir. Yılda en az bir kez magnezyum anot kontrol edilmeli, çapı ilk kalınlığının %60'ına inmişse derhal yenisiyle değiştirilmelidir.

8. Periyodik Boyler Kireç Temizliği, Flanş ve Conta Değişimi Protokolü

Merkezi sistem boylerlerde yıllık koruyucu bakım işletme maliyetlerini düşürmenin anahtarıdır. Bakım prosedürü şu adımlarla icra edilmelidir:

1. Boyler Primer ve Sekonder Hatlarının İzolasyonu: Kazan gidiş-dönüş vanaları ile soğuk su giriş, sıcak su çıkış ve resirkülasyon hatları kapatılır. Boyler tahliye vanası açılarak kazan içerisindeki su tamamen boşaltılır.
2. Flanş Kapağının Sökülmesi ve Mekanik Dip Temizliği: Boyler temizleme flanşı cıvataları tork anahtarı ile çapraz gevşetilerek kapak açılır. Boyler tabanında biriken kilolarca tortu, balçık ve dökülmüş kireç taşı vakumlu endüstriyel sistemlerle dışarı atılır. Asla emayeyi çizecek sivri metal kazıyıcılar kullanılmamalıdır.
3. EPDM Flanş Conta Değişimi: Açılan flanş kapağının contası sıcaklık ve basınç altında elastikiyetini kaybettiği için kesinlikle tekrar kullanılmaz. 120°C ısı dayanımlı, gıdaya uygun yüksek kaliteli yeni EPDM conta takılır.
4. Serpantin Montajı ve Torklama: Flex serpantin yerine yerleştirilir, flanş cıvataları eşit baskı sağlayacak şekilde karşılıklı (diyagonal) torklanarak sıkılır.

9. %35 Doğalgaz Tasarrufu Hesaplaması ve Tesis Amortisman Analizi

Bir apartman veya otel işletmesinde 1000 litrelik E.C.A boylerin 3 mm kireç kaplı eski serpantinle çalıştığı senaryoda, suyu 10°C'den 60°C'ye ısıtmak için gereken teorik termal enerji kireç izolasyonu yüzünden kazandan çekilemez. Kazan suyu 85°C'ye fırlamasına rağmen boyler suyu 48°C'de kalır. Brülör durmaksızın devreye girer ve aylık doğalgaz faturası katlanır.

AISI 316L paslanmaz flex serpantin montajı ve kireç temizliği yapıldığında:
- Isı transfer yüzey direnci sıfırlanır.
- Brülörün devreye girme sıklığı ve açık kalma süresi %35 oranında azalır.
- Kazan suyu serpantinden geçerken enerjisini saniyeler içinde kullanım suyuna aktardığı için dönüş suyu sıcaklığı optimize olur, yoğuşmalı kazanlar gerçek yoğuşma modunda çalışmaya başlar.

100 dairelik bir sitede bu dönüşümün sağladığı aylık doğalgaz tasarrufu, yapılan serpantin ve bakım harcamasını sadece 1.5 ila 2 ay gibi rekor bir sürede amorti etmektedir.

10. Sahada Karşılaşılan Kritik İşletme Hataları ve Doğru Mühendislik Çözümleri

Saha denetimlerimizde sıklıkla karşılaştığımız üç ölümcül hata şunlardır:

1. Asitli Kimyasallarla Bilinçsiz Serpantin Temizliği: Piyasada 'kireç sökücü' adıyla satılan tuz ruhu (hidroklorik asit) türevi kimyasallar, boyler içerisine basıldığında emaye mikron çatlaklarından çelik gövdeye sızar ve gövdeyi deler. Paslanmaz flex serpantin teknolojisi kireci kimyasala gerek kalmadan mekanik titreşimle döktüğü için tehlikeli asit yıkamalarına son verir.
2. Resirkülasyon Hattının Sürekli Kontrolsüz Çalışması: Resirkülasyon pompası 24 saat kontrolsüz çalıştığında boyler içindeki su sürekli soğur ve kazan kireçlenme bölgesinde aralıksız devir yapar. Termostatik kontrol ve zaman saati entegrasyonu şarttır.
3. E.C.A Boyler Flanş Tipine Uygun Olmayan İmalatlar: Standart dışı flanş kaynakları montaj sırasında sızdırmazlık sağlamaz. Boylerinizin flanş yapısına özel CNC işlenmiş flanş plakaları ve hatasız manşon eksenleri kullanılmalıdır.
