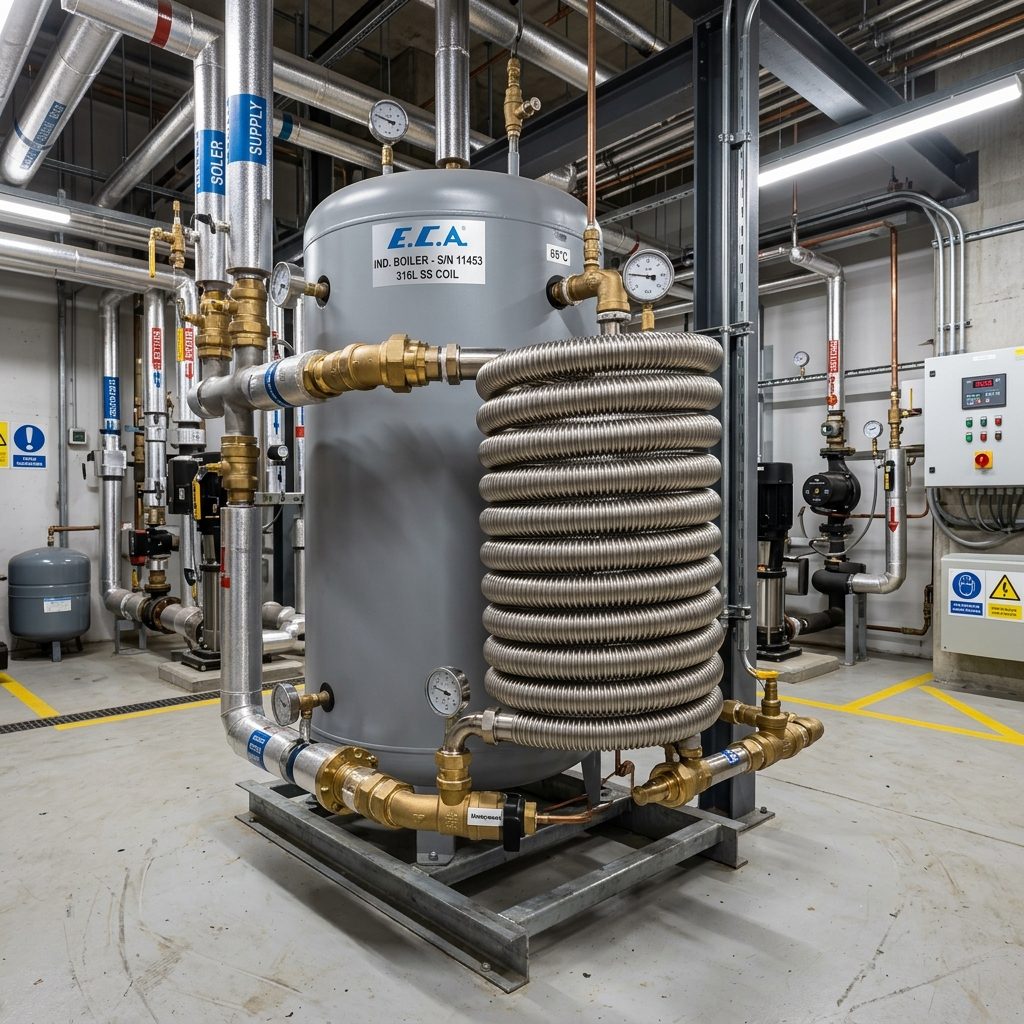

E.C.A Boyler Emniyet Ventili Neden Su Akıtır? Genleşme Tankı ve Hidrolik Güvenlik
Apartman, otel, hastane ve merkezi sistem tesislerinde E.C.A boyler emniyet ventilinin sürekli veya periyodik olarak su tahliye etmesi, sistemde kritik bir hidrolik basınç dengesizliğinin, genleşme tankı membran yırtılmasının veya serpantin delinmesinin kesin kanıtıdır. Bu teknik makale, hidrolik güvenliğin temel dinamiklerini, suyun ısıl genleşme fiziğini ve AISI 316L paslanmaz flex serpantin dönüşümü ile korozyon kaynaklı delinmelerin kalıcı olarak nasıl çözüleceğini ele almaktadır.
Merkezi sıcak su hazırlama sistemlerinin kalbi olan E.C.A boyler kazanlarında hidrolik güvenlik, sistem ömrü ve can güvenliği açısından hayati bir parametredir. Oteller, siteler, spor salonları, yurtlar ve hastaneler gibi yüksek pik kullanımına sahip işletmelerde boyler sistemleri sürekli değişken basınç ve sıcaklık rejimleri altında çalışır. Bu tesisatlarda emniyet ventili (yaylı güvenlik ventili), sistem basıncının nominal işletme basıncını (çoğunlukla 6, 8 veya 10 bar) aşmasını önleyen nihai mekanik emniyet elemanıdır.
Emniyet ventilinin tahliye nozulundan sürekli damlama veya ani fışkırma şeklinde su akması, kesinlikle 'doğal bir tahliye' ya da geçici bir durum olarak kabul edilmemelidir. Bu durum, kapalı devre ya da kullanım sıcak suyu tarafında basıncın kontrol dışına çıktığını gösteren açık bir alarm sinyalidir. Teknik müdürler ve site yöneticileri, bu tahliyeyi kör tapayla kapatmak veya drenaj borusunu gidere bağlayıp görmezden gelmek gibi ölümcül hatalara düşmemelidir. Ventilin açması, boyler iç basıncının tasarım sınırlarını zorladığının fiziksel kanıtıdır.
2. Suyun Termal Genleşme Fiziği ve Hacim Artışı Matematiği
Su, inkompresibl (sıkıştırılamaz) bir akışkandır ve sıcaklığı arttıkça yoğunluğu düşerek hacimsel genleşme gösterir. Boyler kazanına şebekeden giren soğuk kullanım suyu (yaklaşık 10°C), kazan serpantini vasıtasıyla 60°C veya lejyonella dezenfeksiyonu amacıyla 70°C seviyesine ısıtıldığında kayda değer oranda genleşir.
Termodinamik formülasyona göre suyun genleşme katsayısı sıcaklığa bağlıdır: V_genleşen = V_0 beta Delta_T. 10°C'den 65°C'ye ısıtılan suyun hacmi yaklaşık %2.1 oranında artar. Örneğin 1000 litrelik bir E.C.A boyler kazanında bu artış tam 21 litrelik ek su hacmi anlamına gelir. Çekvalf mekanizması gereği şebekeye geri kaçamayan bu 21 litre su, eğer hidrolik devrede uygun bir genleşme hacmi bulamazsa, inkompresibl yapısı nedeniyle kazan iç basıncını saniyeler içerisinde 3 bar seviyesinden 10-12 bar seviyesine fırlatır. Bu basınç sıçraması, sistemdeki emniyet ventilinin açma eşiğini derhal aşarak su akıtmasına yol açar.
3. Genleşme Tankı Ön Gaz Basıncı (Azot) Düşüşü ve Membran Yırtılması
E.C.A boyler sistemlerinde ısıl genleşme sonucunda oluşan ek hacmi absorbe etmekle görevli birincil eleman kullanım sıcak suyu genleşme tankıdır. Ancak işletmelerde yapılan periyodik kontrollerde en sık rastlanan arıza, genleşme tankının azot ön basıncının zamanla kaçması veya EPDM/Bütil membranın delinmesidir.
Bir genleşme tankının hidrofor çalışma basıncıyla senkronize çalışabilmesi için, ön gaz (N2) basıncının statik şebeke besleme basıncının yaklaşık 0.2 - 0.5 bar altında ayarlanması gerekir. Şebeke basıncı 4 bar olan bir sitede, tank azot basıncı 3.7 - 3.8 bar olmalıdır. Eğer bakım eksikliği nedeniyle azot gazı kaçmışsa veya membran yırtılarak tankın gaz bölmesi tamamen suyla dolmuşsa, tank genleşme hacmi sağlayamaz. Isınan su genleşecek yer bulamadığı anda, 8 veya 9 bar set değerine sahip E.C.A boyler emniyet ventili gövdesinden tahliye gerçekleşir. Tankın sibobuna basıldığında su gelmesi, membranın yırtıldığının ve tankın hidrolik işlevini kaybettiğinin kesin kanıtıdır.
4. Şebeke Basınç Düşürücü (Regülatör) Arızaları ve Çekvalf Kilitlenmesi
Gece saatlerinde apartmanlarda ve otellerde sıcak su tüketimi minimuma indiğinde, şehir şebeke suyu basıncında ciddi yükselmeler (7-10 bar aralığına varan hidrostatik pikler) gözlenir. Boyler soğuk su besleme hattında bulunan basınç düşürücü regülatörün filtre kartuşunun tıkanması, diyaframının deforme olması veya kireç sebebiyle mekanik olarak açık kalması durumunda, bu yüksek şebeke basıncı doğrudan boyler kazanının içine dolar.
Statik şebeke basıncı boyler işletme basıncını aştığında, kazan suyu ısınmasa dahi emniyet ventili su kaçırmaya başlar. Aynı zamanda boyler soğuk su giriş hattındaki çekvalfin kireç veya tortu sebebiyle tam kapanamaması veya tersine kilitlenip basıncı absorbe edememesi de hidrolik dalgalanmaları tetikler. Bu tür arızalarda regülatör çıkış basıncı manometre ile kontrol edilmeli, dinamik ve statik basınç ölçümleri yapılarak regülatör revizyonu gerçekleştirilmelidir.
5. En Tehlikeli Senaryo: Boyler Serpantini Delinmesi ve İki Devrenin Birbirine Karışması
Emniyet ventilinin tahliye yapmasının en kritik ve en masraflı sebebi boyler içindeki ısıtıcı serpantinin korozyon, erozyon veya kireç tabakası altında oluşan asidik odaklar nedeniyle delinmesidir. Merkezi ısıtma kazan devresi (primer devre) ile boyler kullanım suyu devresi (sekonder devre) serpantin boru cidarı ile birbirinden fiziksel olarak ayrılmıştır. Primer devre kalorifer veya kaskad sistemi genellikle 1.5 - 2.5 bar çalışma basıncına sahiptir. Kullanım sıcak suyu hattı ise 4 - 6 bar şebeke basıncı ile çalışır.
Serpantin borusunda mikron seviyesinde bir delinme ya da çatlak oluştuğunda, basıncı yüksek olan taraf diğer tarafa geçiş yapar. Kullanım suyu tarafı serpantinin içine akarsa kalorifer sisteminin basıncı sürekli yükselir ve kazan dairesindeki kalorifer emniyet ventili su atar. Tam tersi durumda, kaskad devresi basıncı bir şekilde yüksekse veya sistem duruşlarında ters basınç oluşuyorsa, boyler kazanının içi aşırı basınca maruz kalarak boyler emniyet ventilini devreye sokar. Bu senaryo, emaye kaplı fabrika çıkışı düz boru serpantinlerin ömrünü tamamladığını gösterir.
Türkiye'nin su sertliği yüksek bölgelerinde, boyler içerisindeki kalsiyum ve magnezyum iyonları 55°C üzerinde hızla çökelerek kireç (kalsiyum karbonat - CaCO3) kabukları oluşturur. Bu kireç tabakası öncelikle serpantin yüzeyini ve boyler tabanını kaplar. Ancak kireç pulları zamanla koparak sistemde dolaşıma girer ve boyler emniyet ventilinin yaylı klape yuvasına (sit yüzeyine) sıkışır.
Sit yüzeyi ile conta arasına mikronluk bir kireç kristali girdiğinde, ventil tam kapanamaz ve basınç nominal değerlerin çok altında olsa dahi (örneğin 2 bar) sürekli sızıntı yapar. Emniyet ventilinin tahliye kolu (test mandalı) manuel olarak açılıp sit yüzeyi yıkanmaya çalışılsa da, sertleşmiş kireç kalıntıları sızdırmazlık contasını yırtar veya çizer. Bu aşamadan sonra ventilin değişimi zorunlu hale gelir. Ancak asıl sorun çözülmeden sadece ventil değiştirmek, yeni ventilin de birkaç hafta içinde kireç yüzünden damlatmasına sebep olacaktır. Kapsamlı bir boyler kireç temizliği yapılması şarttır.
7. Magnezyum Anot Çubuğu Tükendiğinde Boyler Gövdesi ve Serpantin Nasıl Çürür?
E.C.A boyler kazanları emaye kaplama ile iç korozyona karşı korunur. Ancak emaye üretimi esnasında, serpantin kıvrım noktalarında ve kaynak dikişlerinde mikro gözenekler (pinhole kusurları) kalabilir. Bu gözenekleri korozyondan korumak için katodik koruma sağlayan magnezyum anot çubuğu sisteme entegre edilir. Magnezyum, galvanik seride demirden daha elektronegatif olduğu için kendini feda ederek (kurban anot) boyler gövdesinin ve serpantininin delinmesini önler.
Magnezyum anot çubuğu yılda en az bir kez kontrol edilmeli ve %50'den fazla eridiğinde derhal yenilenmelidir. Sahada karşılaştığımız en büyük işletme ihmali, 3-5 yıl boyunca anot kontrolü yapılmamasıdır. Tamamen tükenen anot, koruma görevini bırakır; su içerisindeki agresif klor iyonları ve oksijen, serpantin borularına ve flanş kaynaklarına saldırır. Korozyon çukurları (pitting) hızla ilerleyerek boru cidarını deler ve emniyet ventili basınç patlamalarına davetiye çıkarır.
Delinen veya kireç kaplanarak ısı transfer kabiliyetini yitiren E.C.A boylerlerde, eski serpantini tamir etmek veya kazanı komple hurdaya ayırmak teknik ve ekonomik açıdan büyük bir yanılgıdır. En doğru mühendislik yaklaşımı, boylerin temizleme flanşı yuvasına uyumlu AISI 316L paslanmaz flex serpantin imalatı ve montajıdır.
AISI 316L paslanmaz çelik, bileşimindeki %16-18 krom, %10-14 nikel ve en önemlisi %2-3 molibden katkısı sayesinde klor korozyonuna ve asidik su yapılarına karşı olağanüstü bir direnç gösterir. Molibden, çukurcuk (pitting) ve çatlak korozyonunu bloke eder. Dalgalı (ondüleli) flex geometrisi, akışkanın boru içinde türbülanslı akmasını sağlayarak ısı transfer katsayısını laminer akışa kıyasla katbekat artırır. Ayrıca ısınma ve soğuma esnasında flex malzemenin mikron seviyesindeki esneme hareketi, yüzeyde kireç taşlarının tutunmasını engeller; kireç kabuğu serpantin yüzeyinden kendiliğinden kırılarak tabana çöker.
9. Boyler Kapasitesine Göre Serpantin Çapı Seçimi ve 10 Bar Hidrostatik Test Standartları
Flex serpantin dönüşümünde doğru mühendislik hesabı ve doğru boru çapı seçimi kritik öneme sahiptir. Çap tayini rastgele yapılamaz; debi ve boyler su hacmi doğrudan eşleştirilmelidir:
- 500 Litre Altı E.C.A Boylerler (100L - 450L): Bu kapasitelerdeki boylerlerde ısı transfer yüzeyi ve sirkülasyon hidroliği gereği kesinlikle DN16 (1/2" - 5/8") AISI 316L Paslanmaz Flex Serpantin kullanılmalıdır.
- 500 Litre ve Üzeri E.C.A Boylerler (500L - 5000L): Yüksek sıcak su talebi olan merkezi sistemlerde, basınç kayıplarını minimize etmek ve pik yükü karşılamak adına DN20 (3/4") AISI 316L Paslanmaz Flex Serpantin (veya çift hatlı sanayi tipi flex serpantin grubu) projelendirilmelidir.
İmalatı tamamlanan tüm serpantin modülleri fabrikasyon ortamında montaj öncesinde tam 10 Bar Hidrostatik Basınç Testine tabi tutulur. Su altında sızdırmazlık testleri onaylanan serpantinlere 2 Yıl Resmi Garanti Belgesi düzenlenir. Bu basınç testi, emniyet ventilinin açma eşiğinin üzerindeki şok basınçlara dahi serpantinin mukavemet göstereceğinin kanıtıdır.
10. Neden Boyler Gövdesine Kaynak Yapılmaz? Emaye Yanması ve Sac Delinmesi Riskleri
Bir boyler serpantini delindiğinde bazı teknik servislerin veya tesisat ustalarının düştüğü en büyük hata, kazanı kesip serpantini kaynakla tamir etmeye veya gövdeye kaynakla boru tutturmaya çalışmaktır. Bu uygulama kesinlikle gayrimühendisliktir ve kazanın nihai ölümüdür.
Boyler kazanlarının iç yüzeyi 850°C-900°C fırınlanmış camsı emaye ile kaplıdır. Gövdeye dışarıdan veya içeriden elektrik ark, argon veya gazaltı kaynağı yapıldığı anda, kaynak bölgesindeki sıcaklık 1500°C'yi aşar. Bu lokal aşırı ısınma, kaynağın arkasındaki ve çevresindeki emaye tabakasını anında yakar, çatlatır ve pul pul döker. Koruyucu emaye zırhı yok olan karbon çelik sac, sıcak kullanım suyunun içindeki çözünmüş oksijen ve minerallerle direkt temas eder. Kaynak dikişi çevresinde oluşan mikronluk mikro çatlaklar ve galvanik gerilimler sonucu, kazan sacı 2 ila 6 ay içinde tam kaynak noktasından delinir. Çözüm kaynak değil, flanş cıvataları ile sökülüp takılabilen flanşlı flex serpantin montajıdır.
11. Boyler Flanş-Conta Değişimi, Kireç Temizliği ve Periyodik Bakım Protokolü
E.C.A boyler sistemlerinin uzun yıllar emniyetli çalışabilmesi için her yıl düzenli flanş-conta değişimi ve kimyasal iç temizlik yapılmalıdır. Flanş kapağı açıldığında tabanda biriken tonlarca kireç balçığı ve kireç taşları mekanik olarak vakumlanmalı, iç cidar emayeye zarar vermeyen özel inhibitörlü organik kireç çözücülerle yıkanmalıdır.
Flanş kapatılırken eski, sertleşmiş veya ezilmiş contalar kesinlikle tekrar kullanılmamalıdır. EPDM veya yüksek sıcaklığa dayanıklı saf grafitli klingerit boyler contaları tercih edilmelidir. Flanş cıvataları tork anahtarı ile çapraz düzende eşit momentle sıkılmalıdır. Eşit sıkılmayan flanşlar contayı yırtarak su kaçırır ve flanş aynasının paslanarak deforme olmasına yol açar. Bu periyodik işlem esnasında yeni magnezyum anot çubuğu takılmalı ve emniyet ventilinin mekanik yay testi yapılarak kireçten arındırıldığından emin olunmalıdır.
12. Hızlı Mühendislik Desteği: WhatsApp ile 5 Dakikada Arıza Teşhisi ve Fiyatlandırma
Apartman, otel, spor salonu, yurt veya tesisinizdeki E.C.A boyler sürekli emniyet ventilinden su akıtıyor, basınç dengesizliği yaşıyor veya serpantini delindiyse, vakit kaybetmeden doğrudan uzman mühendislik kadromuzla iletişime geçebilirsiniz.
Kazan dairesindeki boylerinizin temizleme flanşını, emniyet ventilini ve üzerindeki teknik etiketini akıllı telefonunuzla fotoğraflayıp 0533 046 61 34 numaralı WhatsApp destek hattımıza gönderin. Baş mühendislerimiz fotoğraf ve teknik verileri anında inceleyerek sadece 5 dakika içerisinde arızanın kesin teşhisini koysun; tesisatınıza özel DN16 veya DN20 AISI 316L paslanmaz flex serpantin projelendirmesi ve net maliyet teklifini tarafınıza iletsin. Kazanı yerinden sökmeden, kırmadan ve kaynak riski almadan boylerinizi 2 yıl garantili olarak ilk günkü fabrika verimliliğine kavuşturuyoruz.
Sıkça Sorulan Sorular ve Uzman Yanıtları
E.C.A boyler emniyet ventili su akıttığında ventil kör tapayla kapatılırsa ne olur?
Emniyet ventilinin kör tapayla kapatılması son derece tehlikelidir ve bir patlama riski doğurur. Su ısıtıldığında genleşir ve sıkıştırılamaz. Emniyet ventili kapatılır ve genleşme tankı da çalışmazsa, boyler içi basınç 15-20 bar seviyelerini aşarak boyler gövdesinin patlamasına, kazan dairesinin su altında kalmasına ve ciddi can/mal kayıplarına yol açabilir.
Boyler emniyet ventilinin su akıtması sadece ventilin bozuk olduğu anlamına mı gelir?
Hayır. Sahadaki arızaların yalnızca %15'i ventilin kendi mekanik arızasından (yay deformasyonu, sit contası kireçlenmesi) kaynaklanır. Vakaların %85'inde asıl sebep; genleşme tankının azot gazının bitmesi, tank membranının yırtılması, şebeke basınç düşürücünün arızalanması veya boyler ısıtıcı serpantininin delinerek iki devreyi birbirine karıştırmasıdır.
Boyler serpantini delindiğinde neden kaynak yapılmamalıdır?
Boyler gövdesi ve flanş boğazı içi emaye kaplıdır. Kaynak işlemi uygulandığı noktada sıcaklık 1500°C üzerine çıkar ve koruyucu emaye tabakasını yakarak tamamen parçalar. Emayesi yanan çıplak karbon çelik sac, sıcak su ve klor ile temas ettiğinde galvanik korozyon hızlanır ve kazan aynı noktadan birkaç ay içinde kaçınılmaz olarak delinir. Çözüm kaynak değil, flanşlı 316L paslanmaz flex serpantin montajıdır.
Boylerimde flex serpantin dönüşümü yaptırmak için kazanı sökmek gerekir mi?
Hayır, kesinlikle gerekmez. İmal ettiğimiz AISI 316L paslanmaz flex serpantinler, boylerin mevcut gövde temizleme flanşı ölçülerine birebir özel olarak tasarlanır. Eski serpantin devreden çıkarılır veya sökülür, yeni flex serpantin flanş yuvasından içeri kolayca sürülerek cıvatalarla sabitlenir. İşlem kazan yerinden dahi oynatılmadan birkaç saat içinde tamamlanır.
