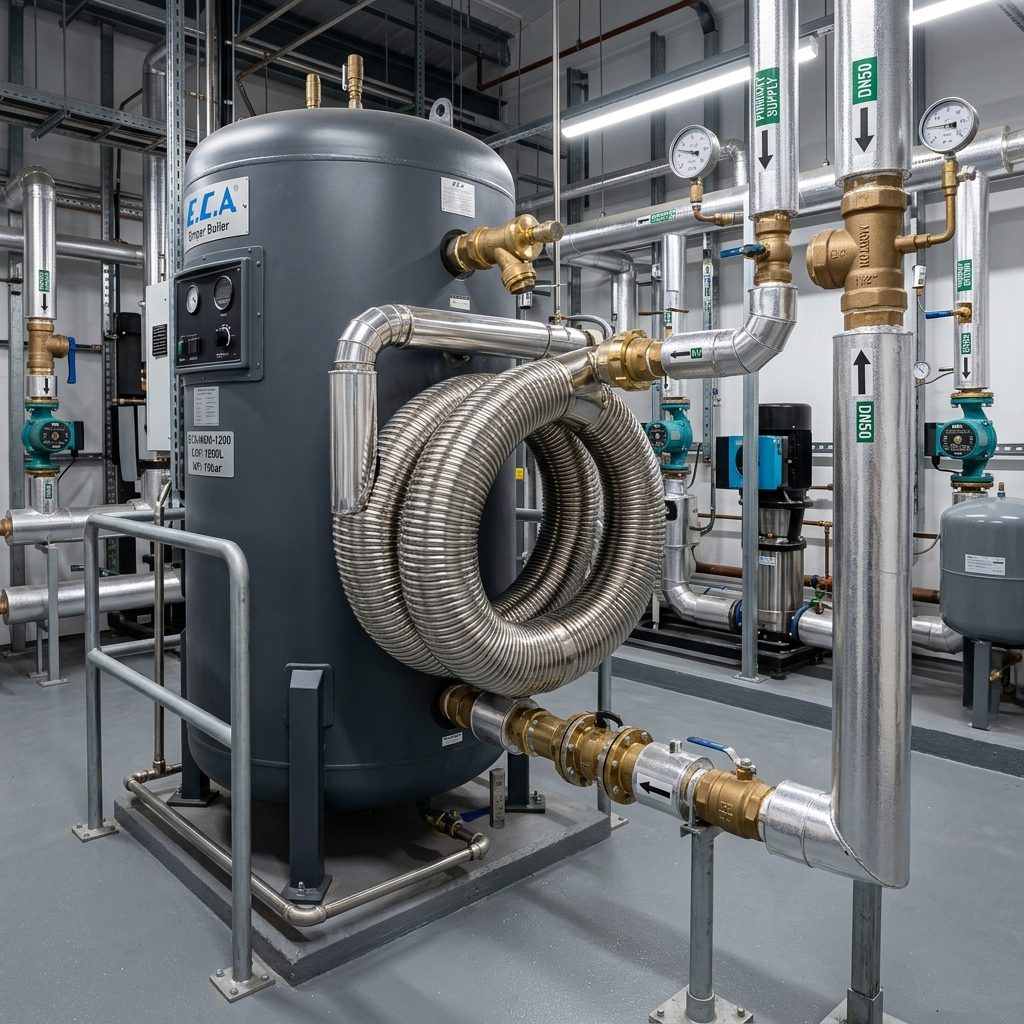

E.C.A Boylerlerde Isı Pompası ve Güneş Enerjisi Uyumlu Geniş Yüzeyli 316L Serpantin
E.C.A boyler sistemlerinin düşük sıcaklık çalışan ısı pompası ve güneş enerjisi kollektörlerine tam entegre edilebilmesi için geliştirilen geniş yüzeyli AISI 316L paslanmaz flex serpantin teknolojisi, kireçlenmeyi ve korozyonu önleyerek merkezi sıcak su verimliliğini maksimize eder. Flanş kapağı üzerinden kaynak gerektirmeden uygulanan bu mühendislik çözümü, boyler ömrünü iki katına çıkarırken kesintisiz yüksek debili sıcak su sağlar.
1. E.C.A Boylerlerde Düşük Sıcaklık Besleme Kaynakları ve Termodinamik Gereksinimler
Merkezi sıcak su üretiminde yıllardır güvenle kullanılan E.C.A dik tip emaye boylerler, geleneksel olarak 80°C - 90°C kazan besleme suyu rejimi baz alınarak tasarlanmıştır. Standart fabrikasyon boyler gövdesi içinde yer alan sabit karbon çelik üzeri emaye kaplı boru demetleri, yüksek sıcaklık farklarında (ΔT = 40-50°C) istenilen kullanım sıcak suyunu üretebilmektedir. Ancak günümüz enerji dönüşümünde siteler, oteller, spor salonları ve sosyal tesisler hızla ısı pompası ve güneş enerjisi sistemlerine geçmektedir.
Isı pompaları maksimum 50°C - 55°C besleme suyu üretebilirken, güneş enerjisi kollektörleri de kış ve geçiş aylarında benzer düşük sıcaklık aralıklarında çalışır. Q = U × A × ΔTm formülü gereğince; logaritmik sıcaklık farkının (ΔTm) 10°C - 15°C seviyelerine gerilediği bu senaryolarda, aktarılması gereken termal güç sabit tutulmak istenirse gereken ısı transfer yüzey alanının (A) en az 2 ila 3 katına çıkarılması zorunludur. Standart iç serpantin yüzeyi yetersiz kaldığından, ısı pompası kompresörü dur-kalk (kısa devre) yaparak yüksek basınca geçer, sistem 'yüksek basınç arızası' verir ve kompresör bobinleri aşırı ısınarak zarar görür.
Bu termodinamik darboğazı aşmanın tek profesyonel mühendislik yolu; E.C.A boylerin mevcut temizleme flanş kapağından içeriye monte edilen, geniş ısı transfer yüzey alanına sahip AISI 316L paslanmaz flex serpantin entegrasyonudur. Böylece mevcut boyler gövdesi hurdaya çıkarılmadan, düşük primer besleme sıcaklıklarında dahi 45°C - 48°C kullanım suyu kesintisiz biçimde elde edilir.
2. Malzeme Bilimi: %2-3 Molibden Katkılı AISI 316L Paslanmaz Flex Serpantin Farkı
Merkezi sistemlerde şebeke suyundan gelen klor iyonları, sıcaklığın 40°C üzerine çıktığı koşullarda emaye kaplamalardaki kılcal çatlaklardan gövde sacına ulaşarak elektrokimyasal korozyon başlatır. Klasik karbon çelik serpantinler veya düşük kaliteli paslanmaz alaşımlar (AISI 304 gibi) klor kaynaklı çukurcuk (pitting) korozyonuna karşı zayıftır. Buna karşın üretimini yaptığımız flex serpantinlerde istisnasız %2-3 Molibden (Mo) ve yüksek Nikel (Ni) içeren AISI 316L kalite paslanmaz çelik borular kullanılmaktadır.
Molibden elementi, paslanmaz çelik yüzeyindeki pasif krom oksit tabakasının kendini onarma hızını logaritmik olarak artırır. Bu durum, özellikle klorür konsantrasyonu yüksek şehir şebeke sularında ve kuyu suyu kullanan turizm tesislerinde serpantin delinmelerini tamamen ortadan kaldırır. Düşük karbonlu (L: Low Carbon) yapısı ise imalat sırasındaki gerilim korozyonu çatlamasını engeller.
AISI 316L paslanmaz flex borunun bir diğer üstünlüğü dalgalı (ondüleli) yapısıdır. Boyler dolup boşaldıkça ve sıcaklık dalgalandıkça mikro düzeyde genleşip büzülen bu körüklü yüzey, kireç tabakasının (CaCO3) metal üzerine yapışmasına müsaade etmez. Kireç kristalleri serpantin üzerinde tutunamayarak boyler tabanına dökülür; böylece termal iletkenlik katsayısı yıllar boyunca 16.3 W/mK seviyesinde sabit kalır, ısı transfer kaybı yaşanmaz.
3. Boyler Kapasitesine Göre Hidrolik Çap Seçimi: DN16 ve DN20 Standartları
Geniş yüzeyli serpantin tasarımında hidrolik sürtünme kaybı ile akış debisi arasındaki denge kritik önem taşır. Yanlış boru çapı seçimi sirkülasyon pompasının basma yüksekliğini aşmasına, kavitasyona ve primer devrede debi düşüklüğüne yol açar. Isı pompasının verimli kondenser çalışma şartı olan yüksek debi ihtiyacını sağlamak için boyler hacimlerine göre standartlaştırdığımız hidrolik çaplar şunlardır:
500 Litre Altı E.C.A Boylerler (100L - 450L): Bu gruptaki boylerlerde geçiş flanşı delik çapı ve iç hacim geometrisi sınırlıdır. Bu hacimler için DN16 (1/2" - 5/8") AISI 316L paslanmaz flex serpantin modülleri uygulanır. DN16 hatlar, düşük su hacimlerinde minimum basınç kaybı ile yüksek türbülanslı akış sağlayarak hızlı ısınma süresi (recovery time) sunar.
500 Litre ve Üzeri E.C.A Boylerler (500L - 5000L): Siteler, hastaneler, spor tesisleri ve otellerde kullanılan yüksek tonajlı sistemlerde yüksek debili primer hatlar söz konusudur. Bu boylerlerde kesinlikle DN20 (3/4") AISI 316L paslanmaz flex serpantin kullanılır. 1500 litre ve üzerindeki dev kazanlarda ise çift hatlı paralel sargılı flex demetleri tasarlanır. Bu paralel tasarım, basınç düşümünü 0.2 barın altında tutarken debinin homojen dağılmasını ve boylerin tepe noktasından taban noktasına kadar tam tabakalaşma (stratifikasyon) ile ısınmasını temin eder.
4. Sahada Neden Kaynak Yapılmaz? Emaye Yanması ve Sac Delinmesi Riskleri
Teknik servis uygulamalarında sıklıkla yapılan en ölümcül mühendislik hatası, boyler gövdesine spiral boru kaynatmak veya boylerin bombesine manşon kaynatarak serpantin sokmaya çalışmaktır. E.C.A boylerlerin iç yüzeyi 850°C fırınlanmış titanyum katkılı cam emaye kaplamadır. Çelik gövdeye kaynak teli değdirildiği anda kaynak arkı 1500°C - 2000°C yerel ısı üretir.
Bu yüksek sıcaklık, kaynağın yapıldığı noktanın arka tarafındaki emaye tabakasını anında çatlatır, cam dokuyu yakarak pul pul döker. Üstelik çıplak gözle fark edilemeyen mikro-çatlaklar boyler sacı boyunca yayılır. Emaye koruması yanan karbon çelik gövde, temas ettiği oksijenli ve klorlu kullanım suyu nedeniyle 3 ila 6 ay gibi kısa bir sürede 'kanserleşerek' korozyona uğrar ve delinir. Delinen bir boyler gövdesini yamamak mümkün değildir; boyler hurdaya çıkar.
Bu riskleri sıfırlamak için geliştirdiğimiz mühendislik yönteminde kesinlikle boyler sacına kaynak yapılmaz. E.C.A boylerin orijinal temizlik menholü (flanşı) ölçüsünde özel işlenmiş AISI 304/316 paslanmaz çelik kör flanş kapağı imal edilir. Paslanmaz flex serpantin, bu kapak üzerine özel sızdırmaz rekorlu nipel bağlantılarıyla fabrikasyon ortamında monte edilir. Sistem, tek bir cıvata dahi boyler sacına kaynatılmadan sadece flanş saplamaları sıkılarak boylere adapte edilir.
5. Magnezyum Anot Çubuğu Koruması ve Katodik Korozyon Dengesi
Bir boyler kazan dairesinde galvanik korozyon fiziği asla göz ardı edilemez. Gövdesi karbon çelik emaye kaplı, serpantini ise AISI 316L paslanmaz çelik olan bir sistemde standart elektrot potansiyeli farkı oluşur. Paslanmaz çelik daha asal bir metal olduğundan katot görevi görür; boyler sacında oluşabilecek herhangi bir mikro emaye deformasyonu ise anot görevi görerek hızla çözünme eğilimine girer.
Bu elektrokimyasal reaksiyonu boyler gövdesinden uzaklaştırmak için magnezyum anot çubuğu koruması hayati bir kalkandır. Standart potansiyeli -2.37 V olan Magnezyum (Mg), paslanmaz çelikten de karbon çelikten de çok daha aktiftir. Dolayısıyla sistemdeki oksijen ve klor radikalleri boyler sacı yerine magnezyum anota saldırır. Magnezyum anot elektron vererek kurban olur (katodik koruma) ve boyler gövdesinin iletken yapısını katot konumuna getirerek paslanmayı durdurur.
Flex serpantin ilavesi yapılan E.C.A boylerlerde mevcut anot çubuğunun boyu, çapı ve ohmik direnci mutlaka kontrol edilmelidir. Yüzey alanı artan sistemde DIN 4753-6 standardına uygun yüksek saflıkta magnezyum anot kullanılmalı, her 12 ayda bir anot erime seviyesi kontrol edilerek %50'den fazla incelmiş anotlar derhal yenilenmelidir.
6. Boyler Flanş-Conta Değişimi, Kireç Temizliği ve Periyodik Bakım Protokolü
Güneş enerjisi ve ısı pompası entegrasyonu esnasında boyler kireç temizliği ve flanş bakımı atlanamaz bir adımdır. Yıllarca işletmede kalmış E.C.A boylerin menhol kapağı açıldığında tabanda onlarca kilogram kireç taşı, kışır ve pas çamuru biriktiği görülür. Bu birikintiler dip ölü hacim yaratarak bakteriyel üremeye (Legionella pneumophila) davetiye çıkarır ve boyler tabanını çürütür.
Temizlik aşamasında boyler tabanındaki tortu mekanik olarak vakumlanır. Kesinlikle hidroklorik asit (tuz ruhu) gibi emayeyi ve paslanmaz çeliği tahrip eden agresif kimyasallar kullanılmamalıdır. Bunun yerine inhibitörlü organik asit solüsyonları veya gıda tipi sitrik asit bazlı yıkama sıvıları ile sirkülasyon yapılmalıdır.
Kapak kapatılırken eskiyen EPDM veya NBR flanş contası kesinlikle tekrar kullanılmaz. Yüksek sıcaklığa dayanıklı, koku ve toksik salınım yapmayan EPDM levhadan su jetiyle kesilmiş özel flanş contaları yerleştirilir. Flanş cıvataları dairesel sıra yerine karşılıklı (çapraz) torklama metodu ile eşit momentte sıkılarak sızdırmazlık garanti altına alınır.
7. İmalat ve Kalite Güvencesi: 10 Bar Hidrostatik Basınç Testi ve 2 Yıl Garanti
Boyler kazan dairelerinde şebeke basıncı hidrofor darbeleri, koç vuruşları ve termal genleşmeler nedeniyle ani pikler yaşayabilir. Tesisat güvenliği için ürettiğimiz her bir AISI 316L flex serpantin ünitesi, montaj öncesinde test havuzunda 10 Bar Hidrostatik Basınç Testi işlemine tabi tutulur.
İşletme basıncının (genellikle 4-6 bar) 1.5 katı üzerinde uygulanan bu hidrostatik test sırasında boru boğumları, flanş nipel kaynakları ve dişli bağlantılar 30 dakika boyunca kesintisiz gözlemlenir. Manometrede en ufak bir basınç düşümü veya mikro kaçak sergileyen ünite asla sevk edilmez.
Fabrikasyon standartlarında imal edilen, malzeme test sertifikaları eksiksiz olan ürünlerimiz 2 Yıl Resmi Garanti Belgesi ile sahadaki tesis yöneticilerine teslim edilir. Bu belge, malzeme kalitesini, üretim kusursuzluğunu ve basınç dayanımını teminat altına alarak apartman yönetimlerinin ve teknik müdürlerin denetim raporlarında tam güvence sağlar.
8. Saha Deneyimi: Apartman, Otel ve Spor Salonlarında Gerçek Arıza Senaryoları
Sahada karşılaştığımız sayısız arıza vakası, mühendislik yaklaşımlarının önemini kanıtlamaktadır. Antalya'da 120 odalı bir otelde, mevcut 2000 litrelik E.C.A boylere 45 kW'lık hava kaynaklı ısı pompası bağlanmış, ancak standart serpantin yüzeyi küçük olduğu için sistem suyu 38°C'nin üzerine çıkaramamıştır. Teknik servis gaz eksikliği zannıyla sisteme müdahale etmiş, nihayetinde ısı pompası kompresörü yanmıştır. Otele DN20 çift hatlı 316L paslanmaz flex serpantin flanş takımı entegre edildikten sonra sistem 52°C kullanım suyunu 40 dakikada üretmeye başlamış, elektrik tüketimi %35 düşmüştür.
İstanbul Başakşehir'de 80 daireli bir toplu konut sitesinde ise güneş enerjisi hattına bağlı boylerin delinmesi üzerine kazan dairesine kaynakçı çağrılarak gövdeye kaynak yapılmıştır. Yapılan kaynak içteki emayeyi yaktığı için boyler 4 ay sonra aynı noktadan yarılmış ve kazan dairesini su basmıştır. Gövde değişimi yerine sıfır E.C.A boylere kaynak vurulmaksızın flanştan geniş yüzeyli flex serpantin uygulanmış ve sorun kökten çözülmüştür.
Ankara'da yoğun üye sirkülasyonu olan bir spor salonunda ise duşlarda sıcak suyun aniden soğuması şikayeti yaşanmaktaydı. Yapılan incelemede kireç kaplanan iç serpantinin ısı transfer katsayısının 4'te 1'e düştüğü tespit edilmiştir. Kireç tutmayan ondüleli 316L flex serpantin montajı ile pik kullanım saatlerinde bile kesintisiz 45°C su debisi garanti edilmiştir.
9. İletişim ve Hızlı Teşhis: 5 Dakikada Doğru Serpantin Seçimi
Apartman ve site yöneticileri, otel teknik müdürleri ve tesis işletmecileri için kazan dairesinde plansız sıcak su kesintisi kabul edilemez bir krizdir. Doğru serpantin yüzey alanının ve flanş ölçüsünün belirlenmesi için günlerce keşif ekibi beklemenize gerek yoktur.
Kazan dairenizdeki E.C.A boylerin marka-model etiketini ve temizlik flanş kapağının net bir fotoğrafını WhatsApp hattımız üzerinden bize ilettiğinizde, Baş Mühendislik ekibimiz 5 dakika içerisinde mevcut sisteminizin ısı transfer kapasitesini hesaplar. Isı pompanızın veya güneş kollektörünüzün gücüne (kW / m²) tam uyumlu serpantin boyunu, DN16 veya DN20 hidrolik çapını ve flanş cıvata aks ölçülerini belirleyerek resmi teknik teklifimizi hazırlar.
Acil teknik destek, doğru debi-yüzey optimizasyonu ve mühendislik garantili flanşlı 316L serpantin çözümleri için hemen arayabilir veya fotoğraf gönderebilirsiniz: 0533 046 61 34.
Sıkça Sorulan Sorular ve Uzman Yanıtları
E.C.A boylere geniş yüzeyli 316L paslanmaz flex serpantin takılırken kazan dairesinde kaynak işlemi yapılır mı?
Kesinlikle hayır. E.C.A boylerlerin iç yüzeyi emaye kaplıdır. Yapılacak her türlü kaynak işlemi 850°C'de pişmiş emayeyi yakar, mikronluk çatlaklar oluşturur ve boyler sacının korozyona uğrayarak delinmesine yol açar. Geliştirdiğimiz sistem, boylerin mevcut menhol temizleme flanş kapağına birebir uyumlu cıvatalı paslanmaz flanş mekanizması ile sıfır kaynakla, sadece conta ve cıvata montajı yapılarak monte edilir.
Isı pompası sistemine bağlanan standart boylerler neden yeterince sıcak su üretemez?
Standart boylerler 80°C kazan suyu rejimine göre düşük yüzey alanıyla üretilmiştir. Isı pompaları ise en fazla 50-55°C çıkış suyu üretir. Sıcaklık farkı (ΔT) daraldığında standart serpantin ısıyı transfer edemez; ısı pompası aşırı ısınarak yüksek basınç arızasına geçer ve devreden çıkar. Boylerin düşük sıcaklıkta istenen suyu üretebilmesi için yüzey alanı 2-3 kat daha geniş olan özel DN16 veya DN20 AISI 316L paslanmaz flex serpantin ile donatılması şarttır.
Paslanmaz flex serpantinin dalgalı (ondüleli) yapısı kireçlenmeyi nasıl engeller?
AISI 316L flex boruların boğumlu ve dalgalı formu, sıcaklık ve basınç değişimlerinde mikro düzeyde termal genleşme hareketleri yapar. Ayrıca boru içinden geçen suyun yarattığı türbülans yüzeyde durgun tabaka oluşumunu engeller. Bu esneme ve dinamik akış sayesinde kalsiyum karbonat (kireç) kristalleri boru cidarında tutunamaz, kabuk bağlayamadan çatlayarak boyler tabanına dökülür ve ısı iletimi daima yüksek kalır.
Hangi boyler hacmine hangi flex serpantin çapı (DN16 / DN20) seçilmelidir?
Mühendislik standartlarımıza göre 100 ile 450 litre arasındaki (500 litre altı) boylerlerde DN16 (1/2" - 5/8") AISI 316L paslanmaz flex serpantin kullanılır. 500 litreden 5000 litreye kadar olan merkezi sistem boylerlerinde ise yüksek debiyi karşılamak ve primer pompa basınç kaybını minimumda tutmak amacıyla DN20 (3/4") veya çift hatlı paralel flex serpantin tasarımları zorunludur.
