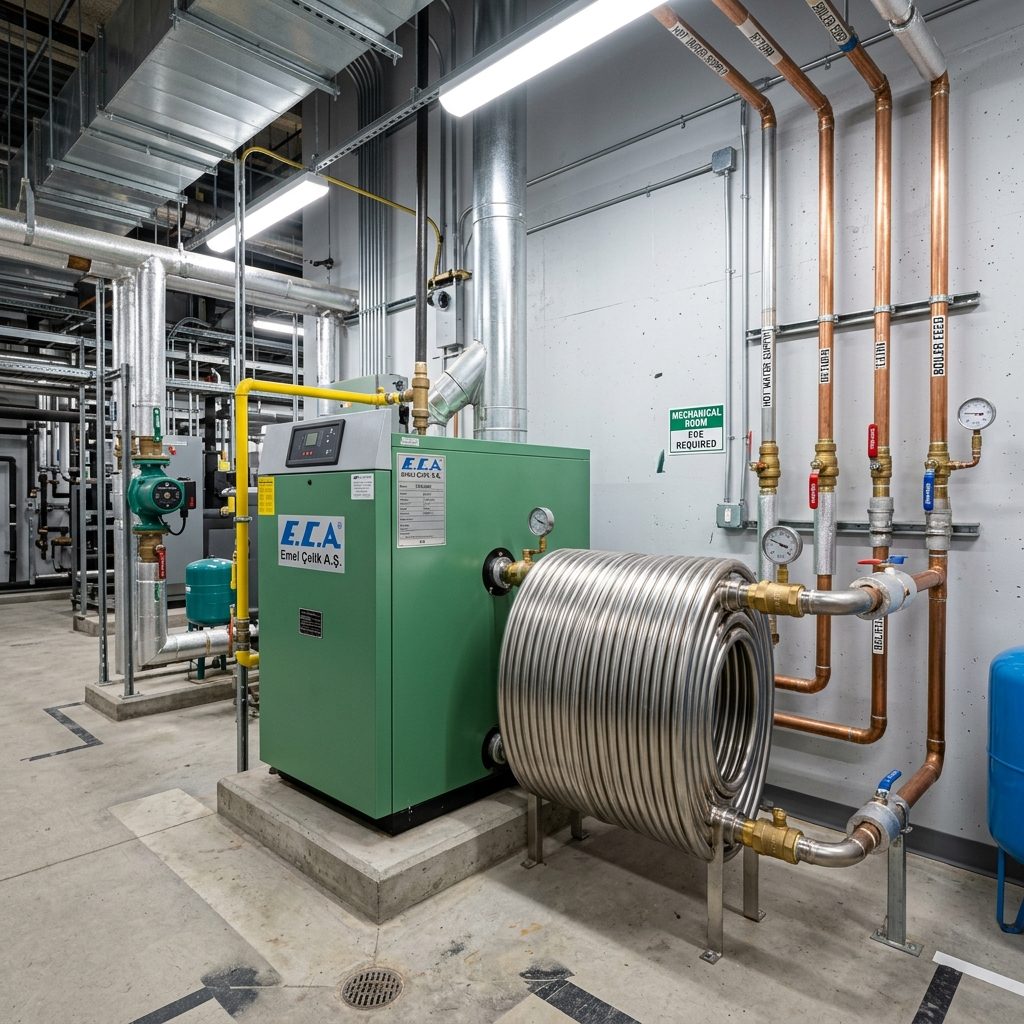

E.C.A Tek Serpantinli Boyleri Çift Serpentine Dönüştürme ve Hibrit Güneş Entegrasyonu

1. Merkezi Sıcak Su Sistemlerinde E.C.A Tek Serpantinli Boylerlerin Kapasite ve Verim Sınırları

Toplu konut projeleri, siteler, oteller, spor salonları ve kamu yurtları gibi yüksek hacimli anlık kullanım gerektiren tesislerde, E.C.A emaye kaplı boylerler hidronik sıcak su üretiminin ana omurgasını oluşturur. Ancak geçmiş yıllarda tasarlanan pek çok mekanik tesisat projesinde bütçe kısıtlamaları veya yetersiz ilk yatırım bütçesi sebebiyle tek serpantinli boyler kazanları tercih edilmiştir. Tek serpantinli bu sistemlerde, kazan dairesindeki merkezi ısıtma kazanı veya kaskad yoğuşmalı üniteler sadece boylerin alt veya orta bölgesinde konumlandırılmış olan sabit boru demetine sıcak su göndererek tank içindeki kullanma suyunu ısıtır.

Zaman içerisinde tesisin yatak kapasitesinin artması, spor salonu kullanım yoğunluğunun zirve yapması veya enerji maliyetlerinin aşırı yükselmesi, tek serpantinli boylerlerin yetersiz kalmasına yol açar. Tesis yöneticileri, çatıda veya açık arazide bedava termal enerji üreten güneş enerjisi kolektör tarlalarını sisteme dahil etmek istediklerinde aşılmaz bir mekanik tıkanıklıkla karşılaşırlar: Boyler gövdesinde ikinci bir akışkanı dolaştıracak bağımsız bir ısı transfer yüzeyi yoktur. Mevcut tek serpantini hem kazana hem de güneş panellerine üç yollu vanalarla bölüştürmeye çalışmak, kış aylarında güneş veriminin düşmesiyle birlikte kaskad kazanların aşırı yakıt tüketmesine, hidrolik dengesizliklere ve pik saatlerde kullanıcılara ılık ya da soğuk su gitmesine neden olur.

2. Neden Gövdeye Kaynak Yapılamaz? Emaye Yanması, Mikronluk Çatlaklar ve Sac Delinmesi Riski

Pek çok tesis yöneticisi ve yetersiz teknik bilgiye sahip mekanik uygulamacı, tek serpantinli bir boyleri çift serpantine çevirmenin en ucuz yolunun boyler gövdesine delik açıp ikinci bir karbon çelik boru kaynatmak olduğunu zanneder. Bu yaklaşım, malzeme bilimi ve korozyon mühendisliği açısından tam bir felaket senaryosudur. E.C.A boylerlerin iç yüzeyi, 850°C ile 900°C arasındaki fırınlarda eritilerek çelik sac üzerine homojen şekilde kaynaştırılmış titanyum katkılı camsı emaye (vitreous enamel) tabakası ile kaplıdır. Bu tabaka, şebeke suyundaki çözünmüş oksijenin ve klor iyonlarının karbon çeliğe temasını kesen yegane kalkandır.

Boyler ceketine dışarıdan oksijen kaynağı, TIG veya elektrot kaynağı ile müdahale edildiği anda, kaynak bölgesindeki sıcaklık yerel olarak 1400°C'nin üzerine çıkar. Bu aşırı termal gerilim, iç kısımdaki camsı emaye tabakasının genleşme katsayısı çelikten farklı olduğu için anında cam gibi tuzla buz olmasına, mikronluk kılcal çatlaklar oluşturmasına ve sac üzerinden dökülmesine yol açar. Kaynak yapılan bölgenin arkasında kalan çıplak karbon çeliği, 60°C sıcak suyun içerisinde bulunan agresif klorür iyonlarının saldırısına doğrudan açık hale gelir. Bu durum mikronluk çatlaklardan sızan suyun çeliği hızla çürütmesine, elektrokimyasal oyuklaşma (pitting) korozyonuna ve en geç 3 ila 6 ay içerisinde boylerin delinerek kazan dairesini basmasına neden olur. Dolayısıyla emayeli bir boyler gövdesine kesinlikle hiçbir koşulda kaynak yapılamaz.

3. AISI 316L Paslanmaz Flex Serpantin ile Kaynaksız Flanş Üzerinden İkinci Serpantin Montajı

Gövdeye kaynak yapma tehlikesini ortadan kaldıran ve boylerin orijinal emaye bütünlüğünü %100 koruyan profesyonel mühendislik çözümü; boylerin alt gövdesinde yer alan temizleme flanşı kapağının modifiye edilerek özel bükümlü AISI 316L paslanmaz flex serpantin entegre edilmesidir. E.C.A boylerlerin alt kısmında periyodik bakım ve kireç tahliyesi için tasarlanmış standart dairesel veya oval flanş kapakları bulunur. Geliştirdiğimiz patentli montaj metodolojisinde, bu flanş kapağının birebir kopyası lazer kesimle paslanmaz çelik sacdan imal edilir ve giriş-çıkış manşonları ile donatılır.

İç kısımdaki ısı transfer yüzeyini oluşturan AISI 316L paslanmaz flex borular, hidrolik direnci minimize edecek ve boylerin taban bombesine kusursuz oturacak helisel formda bükülür. Özel sızdırmazlık rekorları ve lazer kaynağı ile flanş kapağına birleştirilen flex serpantin demeti, boylerin temizleme açıklığından içeriye kaydırmalı olarak sokulur. Boyler gövdesine tek bir kıvılcım dahi sıçramadan, tek bir delik delinmeden, sadece cıvata-somun bağlantısı ve özel yüksek sıcaklık EPDM/Klingerit conta ile montaj tamamlanır. Böylece tek serpantinli boyler kazanınız, fabrikanın ürettiği orijinal çift serpantinli boylerlerden dahi daha yüksek ısı transfer katsayısına sahip hibrit bir boylere dönüşür.

4. Kapasiteye Göre Doğru Serpantin Çapı Seçimi: DN16 ve DN20 Mühendislik Standartları

Boyler serpantini dönüşümünde debi, basınç düşüşü ve ısı transfer yüzey alanı (m²) hesaplamaları hayati öneme sahiptir. Rastgele seçilmiş boru çapları, sirkülasyon pompalarının aşırı yüklenmesine veya güneş enerjisinden yeterli termal transferin sağlanamamasına yol açar. Mühendislik standartlarımız doğrultusunda boyler hacmine göre çaplandırma şu kesin kurallara bağlanmıştır:

100 Litre ile 450 Litre arasındaki (500 litre altı) E.C.A boylerlerde: DN16 (1/2" - 5/8") anma çapında AISI 316L Paslanmaz Flex Serpantin kullanılır. Bu hacim aralığında solar sirkülasyon debisi genellikle 2 ila 6 l/dk aralığındadır. DN16 flex yapısının dalgalı (ondüle) iç yüzeyi, düşük debilerde dahi laminer akışı kırarak türbülanslı akış yaratır ve dar hacimlerde yüksek Watt/m²K ısı geçiş katsayısı sağlar.

500 Litre ile 5000 Litre arasındaki (500 litre ve üzeri) endüstriyel E.C.A boylerlerde: Kesinlikle DN20 (3/4") AISI 316L Paslanmaz Flex Serpantin veya çoklu kollektör tarlaları için paralel bağlı çift hatlı sanayi tipi flex serpantin modelleri tercih edilir. 500 litrenin üzerindeki kazanlarda güneş enerjisi primer devre akış debisi 10 ila 40 l/dk seviyelerine ulaşır. DN16 kullanımı bu debilerde devasa hidrolik direnç ve kavitasyon riski doğurur. DN20 geniş iç çapı sayesinde hidrolik sürtünme kaybı minimuma indirilirken, devasa ısıtma yüzey alanı sayesinde güneş panellerinden gelen glikollü sıcak suyun enerjisi saniyeler içerisinde boyler tabanındaki soğuk suya transfer edilir.

5. Malzeme Bilimi: %2-3 Molibden Katkılı AISI 316L Paslanmaz Çeliğin Korozyon ve Kireç Direnci

Termal sistemlerde kullanılan standart karbon çelik borular veya kalitesiz paslanmaz alaşımlar, sürekli sıcak su ve çözünmüş oksijen altında hızla korozyona uğrar. Bizim mühendislik tasarımlarımızda vazgeçilmez kuralımız; serpantin borusunun mutlaka %16-18 Krom, %10-14 Nikel ve en kritik bileşen olan %2-3 Molibden (Mo) içeren AISI 316L (düşük karbonlu) paslanmaz çelikten üretilmesidir. Molibden ilavesi, çeliğin klorür iyonlarının neden olduğu oyuklaşma (pitting) ve çatlak korozyonuna karşı mukavemetini standart 304 kalite paslanmaz çeliğe göre katbekat artırır.

Ayrıca AISI 316L flex serpantinlerin mikro-dalgalı (körük) geometrisi, ısınma ve soğuma periyotlarında mikron mertebesinde genleşip büzülür. Sürekli yaşanan bu termal şok ve mikro hareketlilik, suyun içerisindeki kalsiyum karbonat (CaCO3) ve magnezyum bileşiklerinin serpantin yüzeyine tutunmasını fiziksel olarak imkansız kılar. Standart düz borulu serpantinlerde birkaç yılda 2-3 milimetrelik taşlaşmış kireç zırhı oluşarak ısı transferini %40-50 düşürürken, AISI 316L paslanmaz flex serpantinler kendi kendini temizleyen yapısı sayesinde ömür boyu ilk günkü ısı iletim katsayısını muhafaza eder.

6. Hibrit Güneş Enerjisi ve Kazan Entegrasyonunun Hidronik Çalışma Prensibi

Çift serpantinli boylerlerde termodinamik tabakalaşma (stratifikasyon) prensibi esastır. Soğuk su boylerin en altından girer, sıcak su ise yoğunluğu azaldığı için en üst noktada toplanır. Dönüştürdüğümüz E.C.A boylerde de bu fizik kuralı mükemmel şekilde işletilir: Flanş üzerinden eklenen yeni AISI 316L paslanmaz flex serpantin en alt bölgeye yerleştirilerek doğrudan güneş enerjisi kolektörlerine bağlanır. Boylerin orijinal üst serpantini ise merkezi ısıtma kazanına (kaskad yoğuşmalı kazan veya katı yakıtlı kazan) irtibatlandırılır.

Güneş doğduğu andan itibaren primer devredeki solar pompa devreye girerek boylerin en soğuk bölgesi olan tabandaki suyu ısıtmaya başlar. Şebekeden gelen 10-15°C sıcaklığındaki su, alt serpantin vasıtasıyla bedava güneş enerjisiyle 45-55°C bandına kadar yükseltilir. Eğer güneş enerjisi suyu istenen konfor derecesine (örneğin 60°C) çıkarabilirse, boylerin üst kısmındaki termostat merkezi kazanı hiç devreye sokmaz ve yakıt sarfiyatı sıfıra iner. Güneşin yetersiz olduğu bulutlu günlerde veya aşırı kullanımın olduğu pik saatlerde ise su tabanda güneşten ön ısıtma alarak 35°C'ye ulaşır; üst serpantine bağlı kaskad kazan ise suyu 35°C'den 60°C'ye ısıtmak için çok az miktarda doğal gaz harcar. Bu hibrit çalışma mantığı, merkezi sistem işletme yakıt giderlerinde net %40 ila %65 arasında tasarruf sağlar.

7. Katodik Koruma: Magnezyum Anot Çubuğu Koruması ve Galvanik Korozyon Kontrolü

Mekanik tesisatta farklı metaller (emayeli çelik gövde ve AISI 316L paslanmaz serpantin) aynı elektrolit (kullanma suyu) içerisinde bir araya geldiğinde galvanik pil etkisi oluşma potansiyeli doğar. Paslanmaz çelik, karbon çeliğe göre daha asal bir metaldir. Boyler iç sacında mikroskobik bir emaye hatası varsa, galvanik akım nedeniyle karbon çelik anot gibi davranıp erimeye meyledebilir. Bu fiziksel riski tamamen ortadan kaldırmak için sistem katodik koruma mühendisliği ile zırhlandırılır.

Flanş montajı sırasında, flanş plakasının merkezine DIN 4753 standardına uygun yüksek saflıkta magnezyum anot çubuğu entegre edilir. Magnezyum, hem paslanmaz çelikten hem de karbon çelikten çok daha düşük bir elektrokimyasal potansiyele (-2.37 V) sahiptir. Bu sayede magnezyum anot kendisini feda ederek elektron salgılar; açığa çıkan elektronlar hem boylerin emaye sacını hem de paslanmaz serpantini katot durumuna getirerek her türlü galvanik korozyonu, delinmeyi ve paslanmayı kesin olarak engeller. Tesis yönetimlerinin yapması gereken tek işlem, yılda en az bir kez magnezyum anot çubuğunun erime oranını ölçtürmek ve kütlesi %75 azaldığında yenisiyle değiştirmektir.

8. Periyodik Bakım Mühendisliği: Boyler Kireç Temizliği, Flanş ve Conta Değişimi

Merkezi boylerlerin uzun ömürlü çalışabilmesi için her yıl düzenli mekanik bakım yapılması kanuni ve teknik bir zorunluluktur. Şebeke suyundaki kalsiyum ve magnezyum iyonları zamanla çökelerek boyler tabanında bir çamur ve kireç tortusu havuzu oluşturur. Bu tortu, alt serpantinin üzerini örterek ısı transferini bloke eder. Dönüşüm yapılan E.C.A boylerlerde bakım işlemi son derece pratiktir.

Sistem suyu tahliye edildikten sonra serpantinin takılı olduğu flanş cıvataları sökülür. Flex serpantin tertibatı flanşla birlikte dışarı çekilir. Boyler tabanında birikmiş taşlaşmış kireç tabakası, emaye kaplamaya asla sivri demir veya çekiç vurulmadan, asit içermeyen özel nötr boyler kimyasalları ve basınçlı sıcak su pülverizasyonu ile tamamen yıkanarak drenajdan atılır. Dışarı alınan AISI 316L paslanmaz serpantin kontrol edilir, üzerindeki gevşek kireç tabakaları arındırılır. Yeniden montaj aşamasında kesinlikle eski conta tekrar kullanılmaz; yüksek sıcaklığa ve basınca dayanıklı 4-5 mm saf Klingerit veya EPDM boyler flanş contası sıfır takılarak tork anahtarı ile çapraz sıkım yapılarak kaçak riski sıfırlanır.

9. Kalite Güvencesi: 10 Bar Hidrostatik Basınç Testi ve 2 Yıl Resmi Garanti

Merkezi sıcak su sistemleri, şebeke basınç dalgalanmaları, hidrofor devreye girme darbeleri ve termal genleşme nedeniyle yüksek dinamik basınç dalgalanmalarına maruz kalır. Kullanma suyu sıcaklığı 10°C'den 60°C'ye çıktığında suyun hacmi yaklaşık %2 oranında genişler. E.C.A boyler kazanları maksimum 10 bar işletme basıncına göre dizayn edilmiştir.

İmalatını ve flanş montajını gerçekleştirdiğimiz tüm AISI 316L paslanmaz flex serpantin sistemleri, montaj öncesinde ve sahada flanş kapağına birleştirildikten sonra hidrostatik test tulumbası ile tam 10 bar basınç altında 30 dakika boyunca hidrostatik basınç testine tabi tutulur. Manometrede en ufak bir basınç düşüşü (mikro sızıntı) gözlenmeyen üniteler onaylanır. İmalat kalitemize, lazer kaynak dikişlerimize ve malzeme mukavemetimize olan tam güvenimizle, dönüştürdüğümüz tüm serpantin ve flanş mekanizmalarına 2 Yıl Resmi Garanti Belgesi veriyoruz. Olası imalat hatalarına karşı işletmenizi tam hukuki ve teknik güvence altına alıyoruz.

10. İletişim ve Yerinde Hızlı Teşhis: 5 Dakikada WhatsApp Üzerinden Mühendislik Çözümü

Mevcut E.C.A tek serpantinli boylerinizin kapasitesini çift serpantine dönüştürerek bedava güneş enerjisinden faydalanmak, merkezi yakıt faturanızı yarı yarıya düşürmek ve tesisinizin sıcak su krizini kökünden çözmek için günlerce mühendis keşfi beklemenize gerek yok.

Kazan dairenizdeki E.C.A boylerin etiketini, alt temizleme flanş kapağını ve bağlantı ağızlarını gösteren net birkaç fotoğrafı doğrudan WhatsApp destek hattımıza iletmeniz yeterlidir. Uzman mekanik tesisat mühendislerimiz fotoğrafları ve flanş ölçülerini inceleyerek 5 dakika içerisinde boylerinizin litre kapasitesine uygun DN16 veya DN20 serpantin tipini, gerekli yüzey alanını (m²) ve sabit fiyat teklifini hazırlar. Türkiye genelinde hızlı kargo ve yerinde montaj desteğimizle tesisinizi sıfır boyler maliyetinden kurtarıyoruz.

Mühendislik Danışma ve Hızlı Teklif Hattı: 0533 046 61 34
WhatsApp Flanş Fotoğrafı Gönderim Hattı: 0533 046 61 34
